KNX和EST5：建筑KNX自动化的黄金组合

建筑自动化已经成为现代建筑的一个不可或缺的部分。它不仅提供了更高的舒适度和生活质量，还有助于节能和维护建筑的可持续性。KNX和EST5是两个在建筑自动化领域备受推崇的技术，它们为建筑带来了无限的可能性。本文将深入探讨KNX和EST5，它们如何相互协作，以及它们在建筑自动化中的应用。

什么是KNX？

KNX是一种开放的标准化通讯协议，用于建筑自动化和控制。它允许不同制造商的设备和系统相互通信，实现智能建筑的概念。KNX最初是在1990年代初由一些欧洲公司共同开发的，它的目标是提供一种标准化的方式来控制照明、暖通空调、安全系统、媒体技术和其他建筑设备。

KNX的特点和优势

开放性和互操作性：KNX是一个开放标准，不受制造商的限制。这意味着你可以选择各种不同品牌的设备，并确保它们可以无缝协同工作。
可扩展性：KNX系统可以根据需求进行扩展，无论是添加新设备还是实现更复杂的功能。
可靠性：KNX使用冗余通信和错误检测机制，确保系统的可靠性和稳定性。
节能和可持续性：通过智能控制照明、暖通空调和其他设备，KNX有助于降低能源消耗，提高建筑的可持续性。
中央控制：KNX允许中央控制系统管理和监控整个建筑，提供集中式的管理。

什么是EST5？

EST5是Abbott公司开发的一种用于建筑自动化的软件工具。它是一种强大的集成开发环境，专门设计用于创建、配置和管理KNX系统。EST5提供了直观的界面，使工程师能够轻松地设计和调整建筑自动化系统。

EST5的特点和优势

图形化界面：EST5提供了直观的图形用户界面，使工程师能够轻松创建和配置KNX系统。你可以使用拖放操作来连接不同的设备和功能。
设备库：EST5包含广泛的设备库，其中包括各种不同制造商的KNX设备。这使得选择和配置设备变得更加容易。
实时模拟：EST5允许工程师进行实时模拟，以确保系统的正常运行。这有助于提前发现和解决潜在问题。
自动化脚本：EST5支持自动化脚本，允许工程师创建自定义的逻辑和场景，以满足特定的需求。
在线更新：EST5可以在线更新KNX设备的固件，确保系统始终保持最新和安全。

KNX和EST5的协同工作

KNX和EST5是一对黄金组合，它们相互协同工作，提供了完整的建筑自动化解决方案。下面是它们如何协同工作的一些关键方面：

设备配置：EST5允许工程师轻松配置各种KNX设备，包括照明控制、温度调节、安全系统等。工程师可以在EST5的图形界面中选择设备并将其配置为满足特定需求。这些配置可以轻松上传到KNX系统中。
场景设置：EST5支持创建自定义的场景和逻辑。这意味着你可以根据不同的情境和需求，预先配置建筑中的各种场景。例如，你可以创建一个“离家模式”，该模式将关闭所有照明、降低室内温度，并激活安全系统。通过KNX系统，这些场景可以通过触摸屏、智能手机应用程序或语音控制来触发。
实时监控和反馈：EST5允许工程师监控整个KNX系统的状态。如果出现问题，他们可以立即采取措施。此外，KNX设备可以提供实时反馈，例如温度、湿度和能源消耗数据，这有助于建筑的运营和维护。
远程访问：EST5支持远程访问，这意味着你可以通过互联网连接到KNX系统，无论你身在何处。这为建，操作和维护提供了极大的灵活性和便利性。你可以通过手机应用程序或网络界面来监控和控制建筑，而不必亲自前往现场。

1.  **能源管理**：KNX和EST5的结合可以有效地管理建筑的能源消耗。通过智能控制照明、加热和冷却系统，建筑的能源使用可以进行优化。EST5提供了分析工具，帮助你了解建筑的能源效率，并采取必要的措施来降低能源成本。

2.  **安全性**：安全对于任何建筑自动化系统都至关重要。KNX的安全功能确保只有授权的用户可以访问系统，并保护敏感信息。EST5支持多层次的安全控制，以确保建筑设备不容易受到黑客攻击。

3.  **报警和通知**：KNX和EST5可以配置为发送报警和通知，以便在紧急情况下通知建筑的管理员或相关人员。这有助于快速应对问题，例如火警、入侵和设备故障。

## KNX和EST5的应用领域

KNX和EST5的强大组合在各种建筑类型中都有广泛的应用，包括住宅、商业、工业和公共建筑。以下是一些典型的应用领域：

### 1. 住宅

在住宅建筑中，KNX和EST5可以提供高度的舒适性和生活质量。家庭主人可以使用智能手机或触摸屏控制照明、窗帘、加热、冷却和安全系统。此外，能源管理功能有助于降低家庭的能源消耗和成本。

### 2. 商业建筑

商业建筑如办公楼、商店和酒店也受益于KNX和EST5的应用。它们可以帮助提高办公环境的效率，提供更好的照明和温度控制，并提供集中的建筑管理。商店和酒店可以通过智能控制提供更好的客户体验。

### 3. 工业建筑

在工业建筑中，KNX和EST5可以用于监控和控制各种工艺设备、照明、通风和制冷系统。这有助于提高生产效率和工作条件，并降低运营成本。

### 4. 公共建筑

公共建筑如学校、医院和政府机构也可以受益于KNX和EST5。它们可以提供更好的室内环境、安全性和能源管理，以满足用户需求和法规要求。

项目实战

接下来我们看一下如何使用EST5来做一个实战项目。

项目需求

使用到的模块：

8路开关模块、2路调光模块、窗帘电机模块、8键面板、触摸屏、多功能模块、2键面板+二进制模块

功能需求：

8键智能面板+触摸屏第一个子页面=可以单独控制每一路开关的小灯
触摸屏第二个子页控制两路调光模块、长按进入百分比调光
触摸屏第三个子页控制窗帘电机模块，可以拖动进度条对窗帘高度和角度进行控制
触摸屏第四个子页进行场景控制，

第一个场景：回家，打开1 3 5 7四路开关，窗帘打开50%，调光亮度50%，风扇中速

第二个场景：休息，打开2 4 6 8四路开关，窗帘打开100%，调光亮度0%，风扇低速

第三个场景：吃饭，打开1 3 4三路开关，窗帘打开60%，调光亮度30%，风扇高速

第四个场景：外出，打开5 6两路开关，窗帘打开30%，调光亮度0%，风扇关闭

触摸屏第五个子页控制风扇模块可以调节风速
2键面板左按键（二进制模块的C通道）设置为强制功能，一键全开
2键面板右按键（二进制模块的D通道）设置为安全功能，一键全关，同时报警灯闪烁

实现：

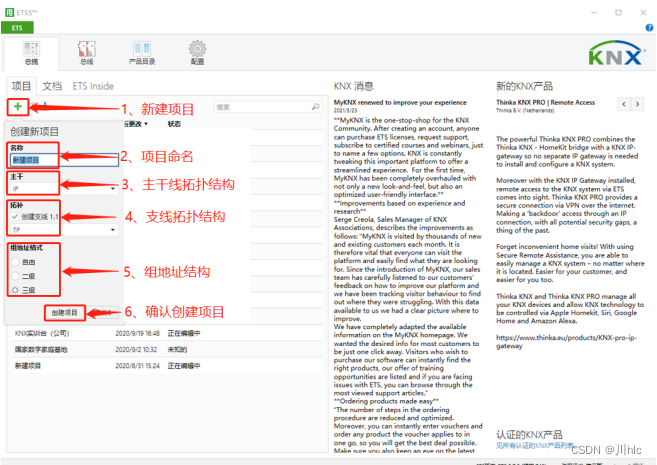

首先我们要新建一个项目
在这里插入图片描述

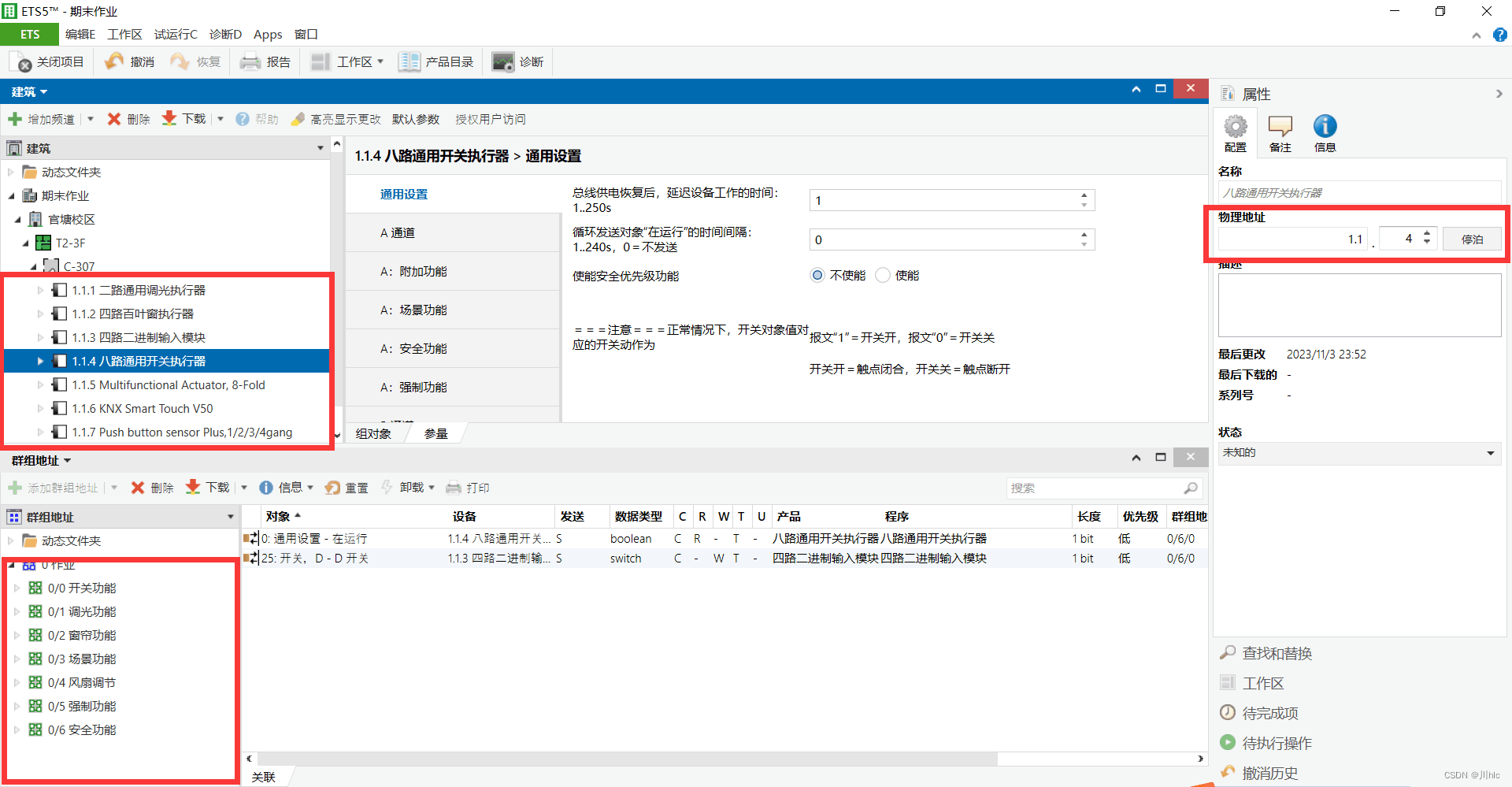

然后依次添加我们需要的设备模块，并且修改设备的物理地址属性并保证物理地址是唯一的。修改完成后我们可以依次右键设备先下载个人地址，需要注意的是下载的时候需要按下设备的编程按钮，且同时只能有一个设备按下。
在这里插入图片描述

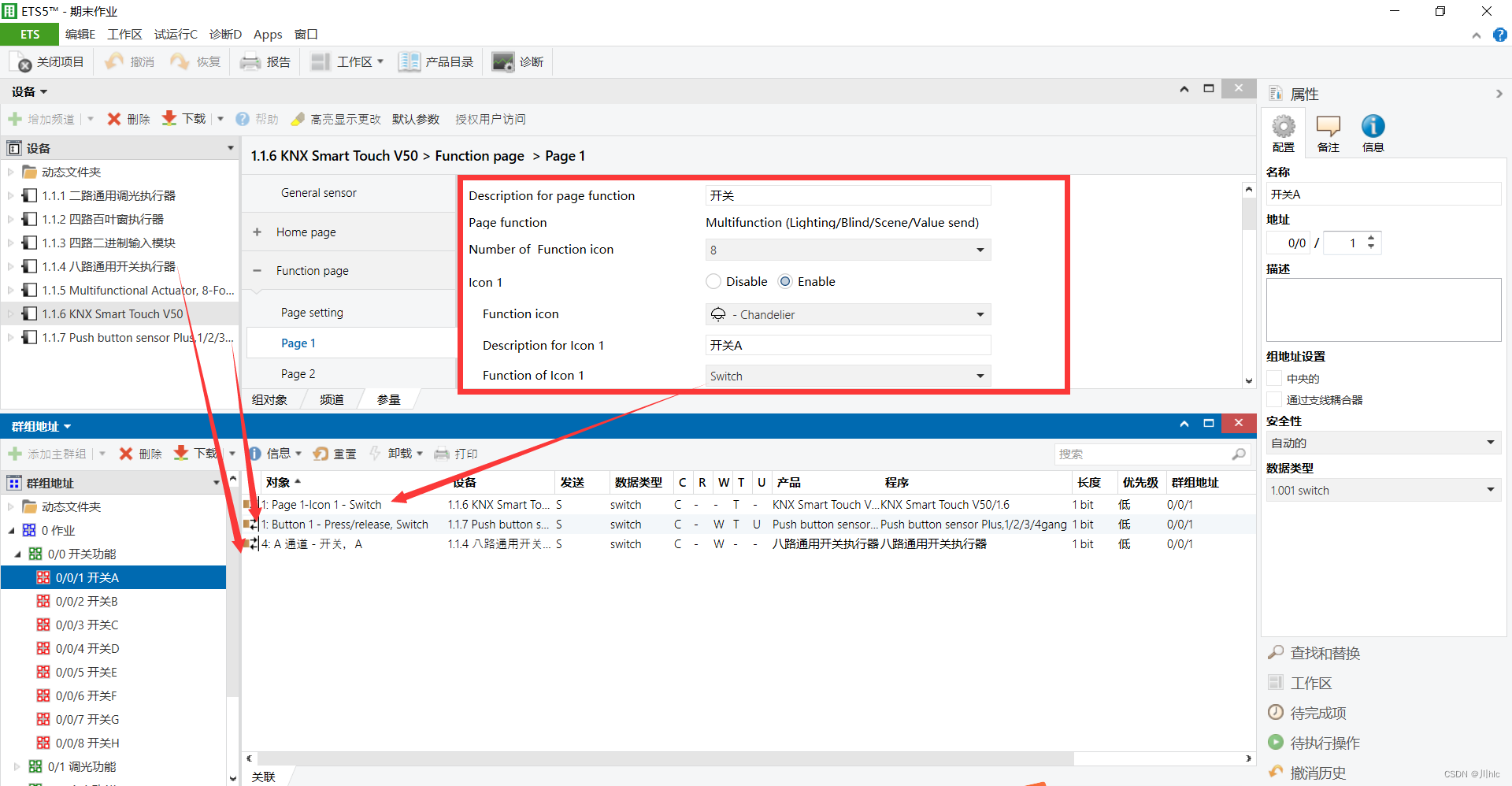

选择触摸屏设备，激活page1，启用8个icon每个单独控制一个执行器通道，使能icon 并把功能设为 switch ，并把Icon的switch 链接到8路开关的switch

接下来是设置两路调光模块

在这里插入图片描述

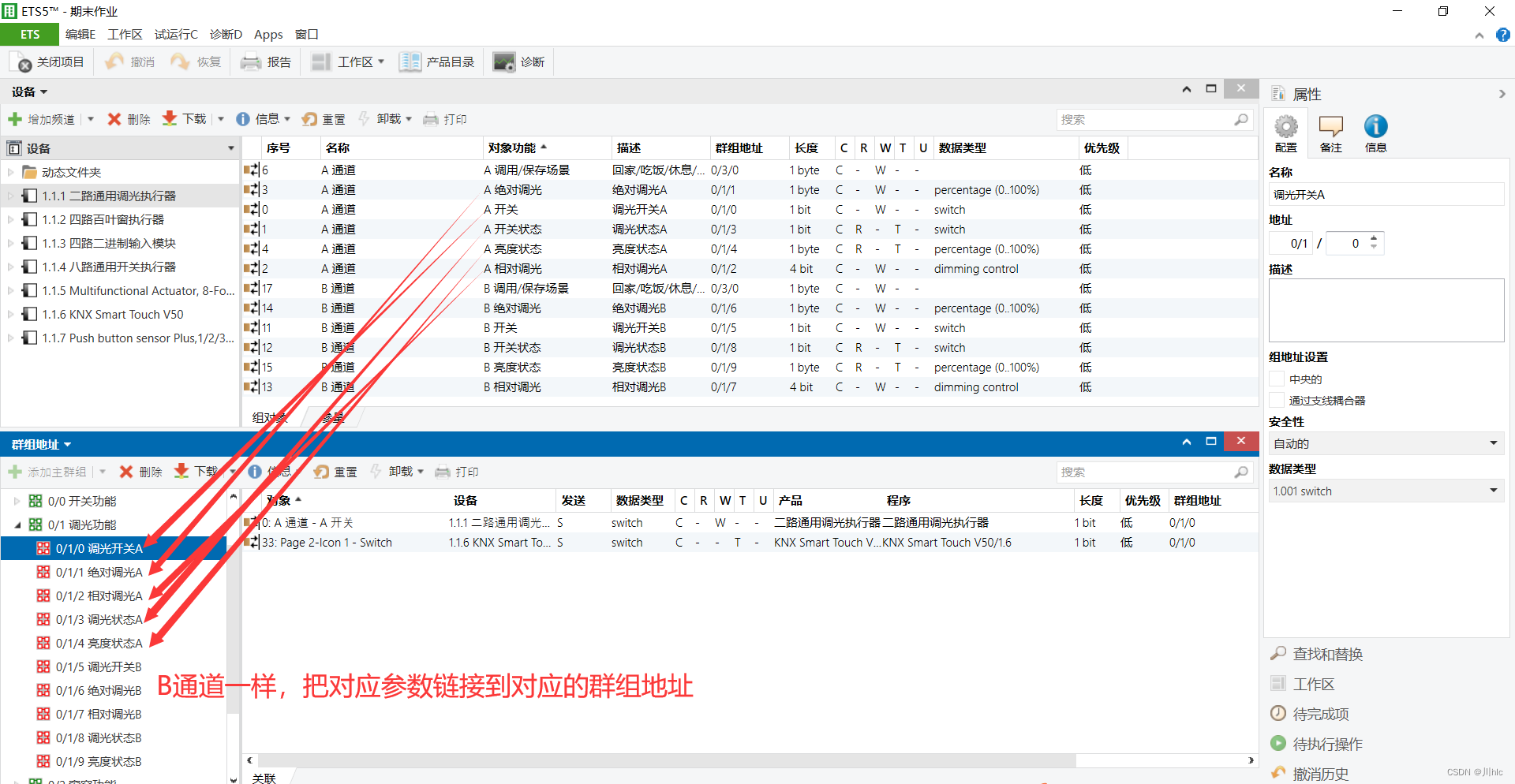

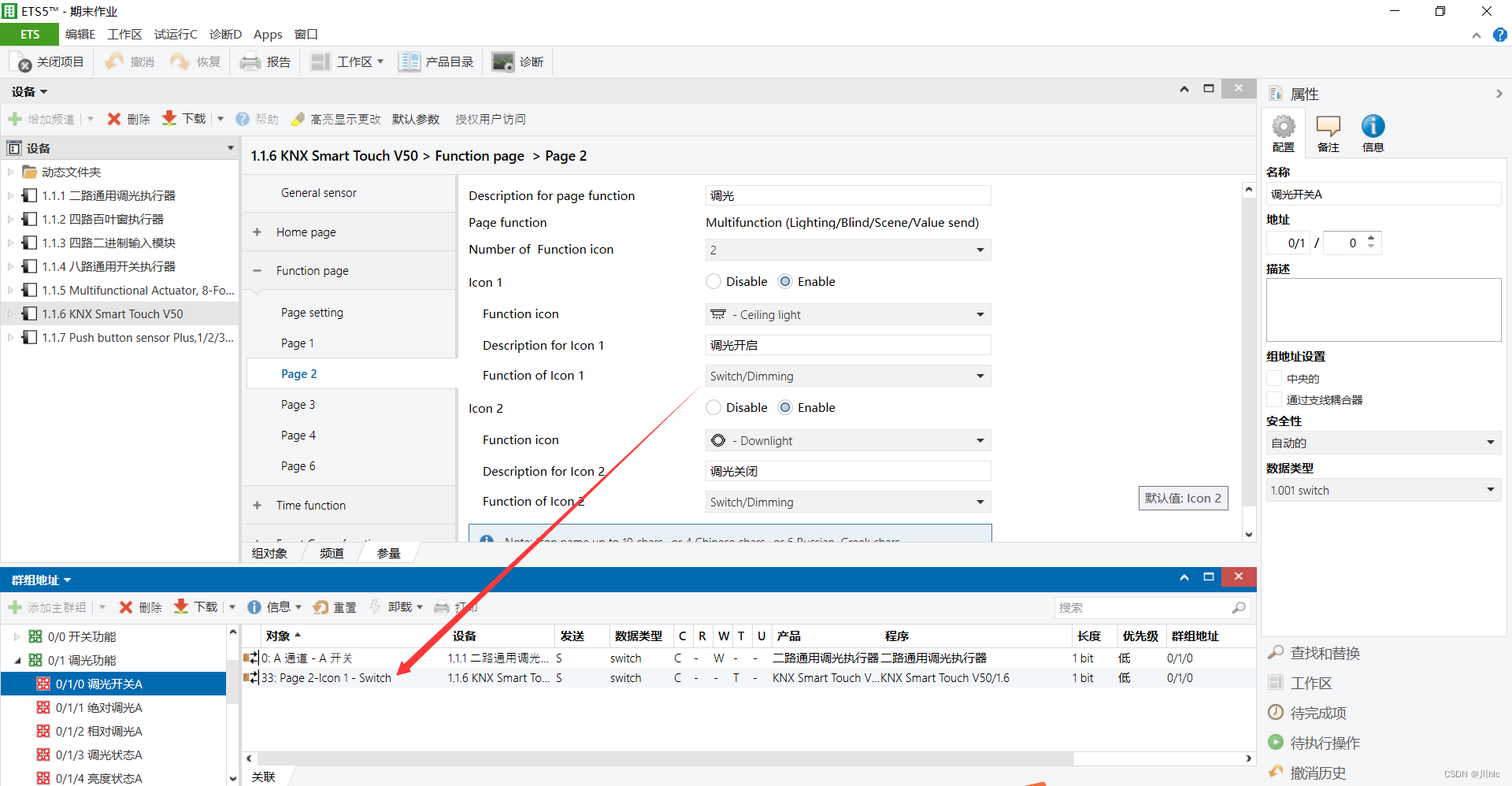

把page2配置好的调光功能链接到调光模块

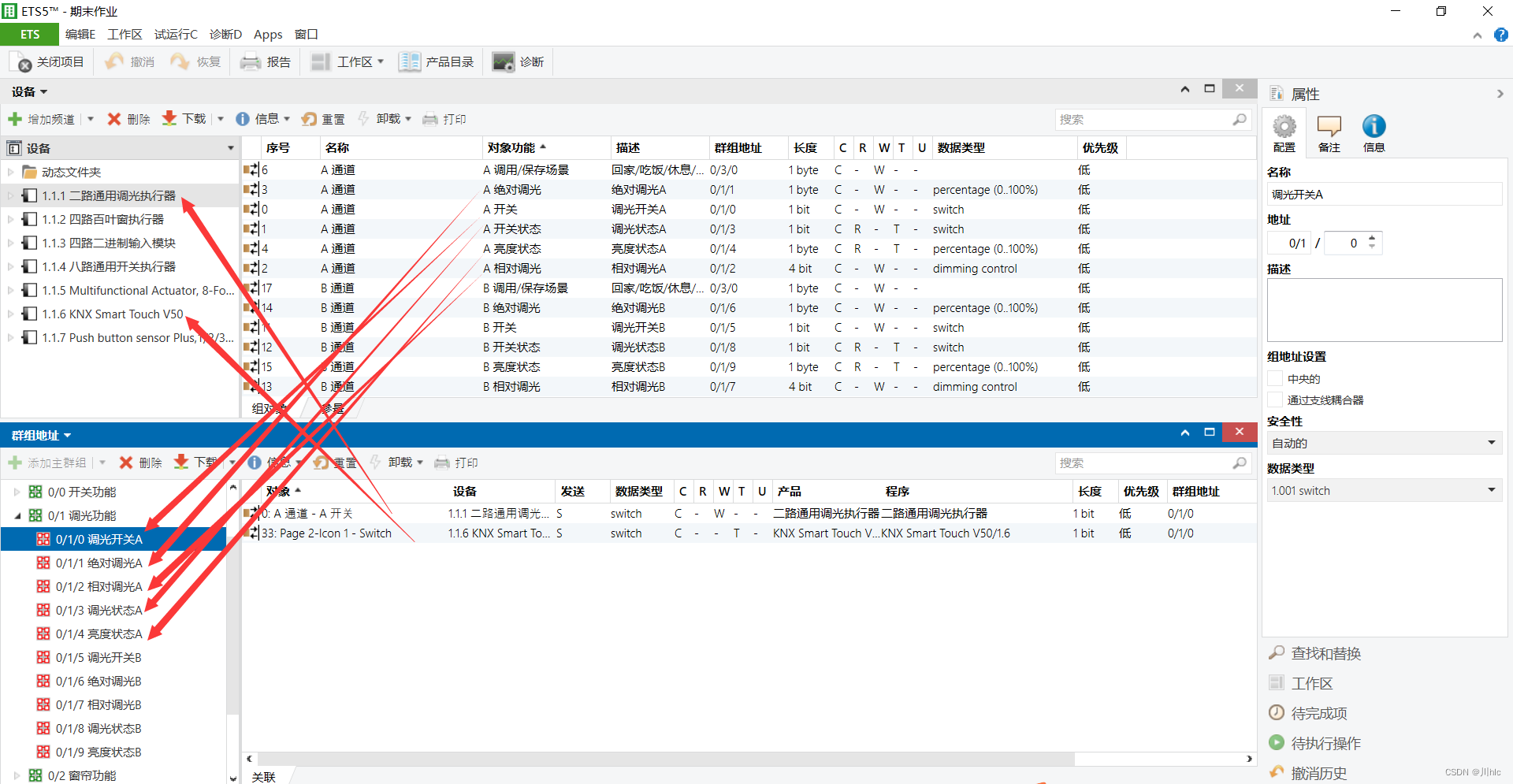

在这里插入图片描述
设置百叶窗模块

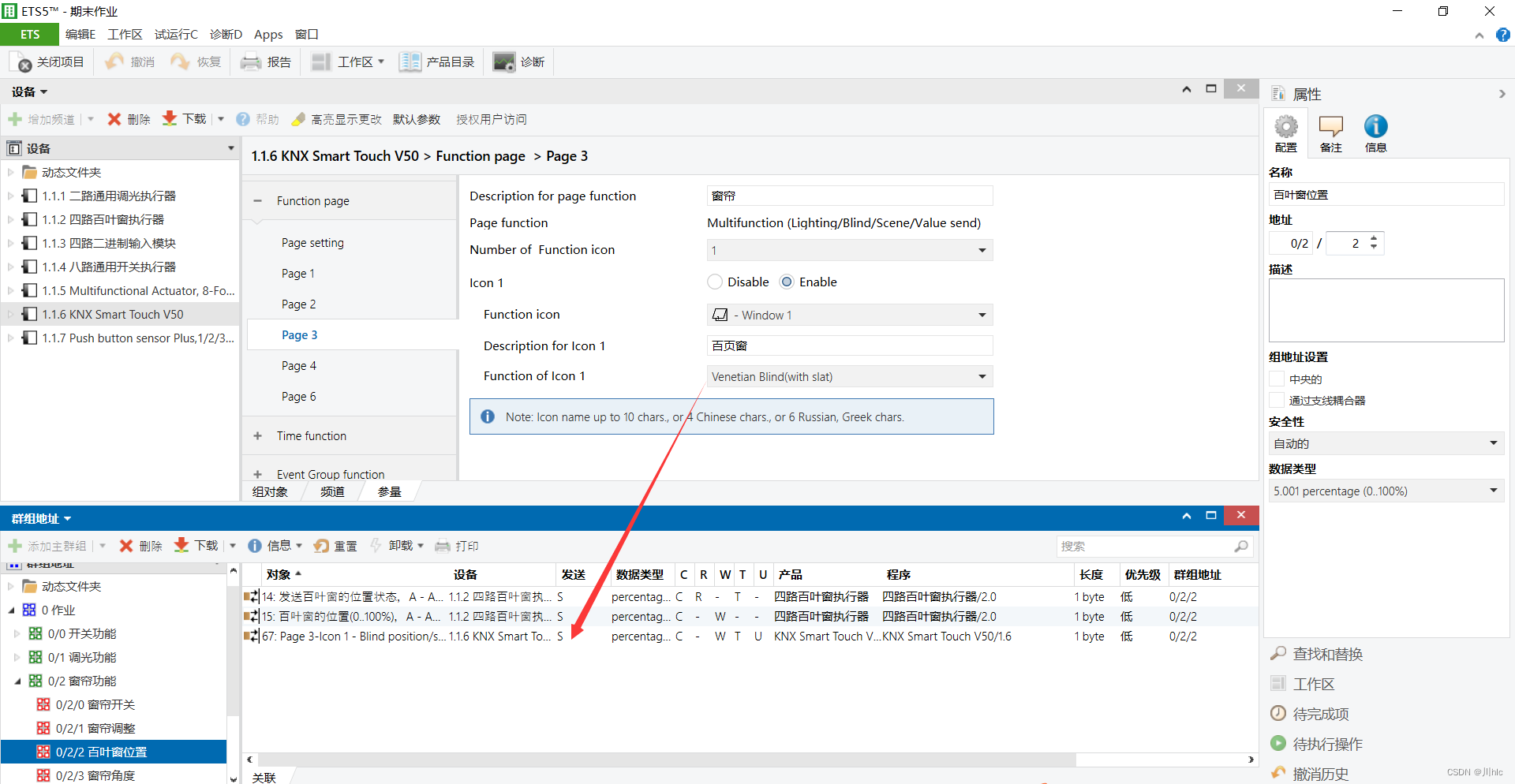

触摸屏功能链接百叶窗模块

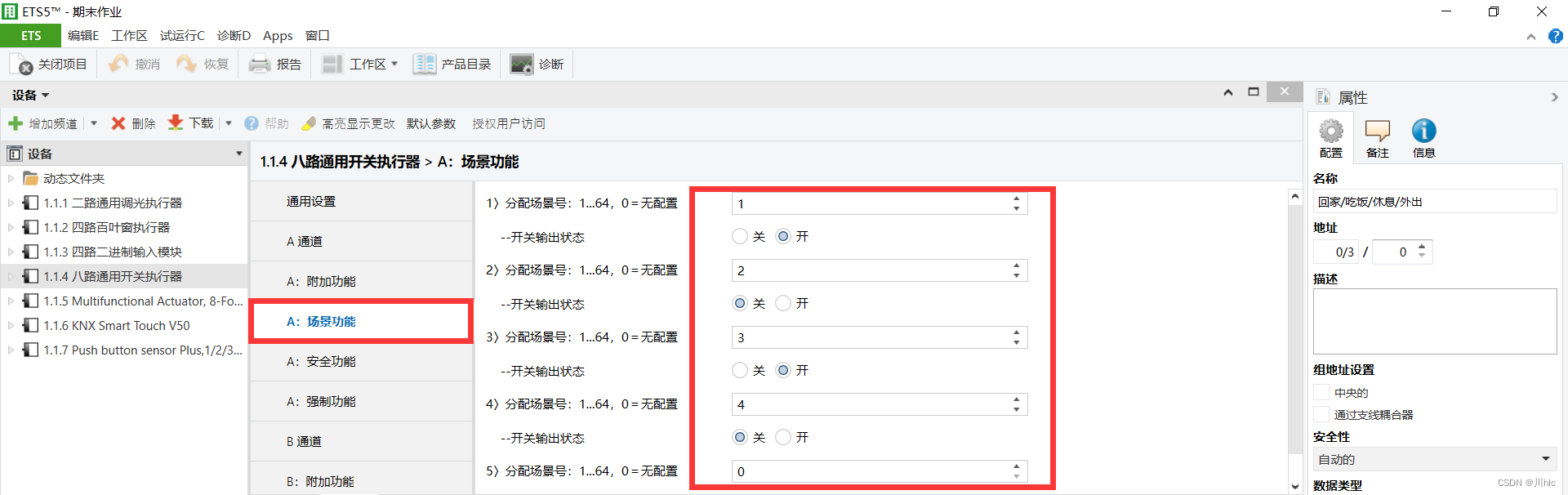

启用8路通用开关执行器的场景功能，并设置好参数

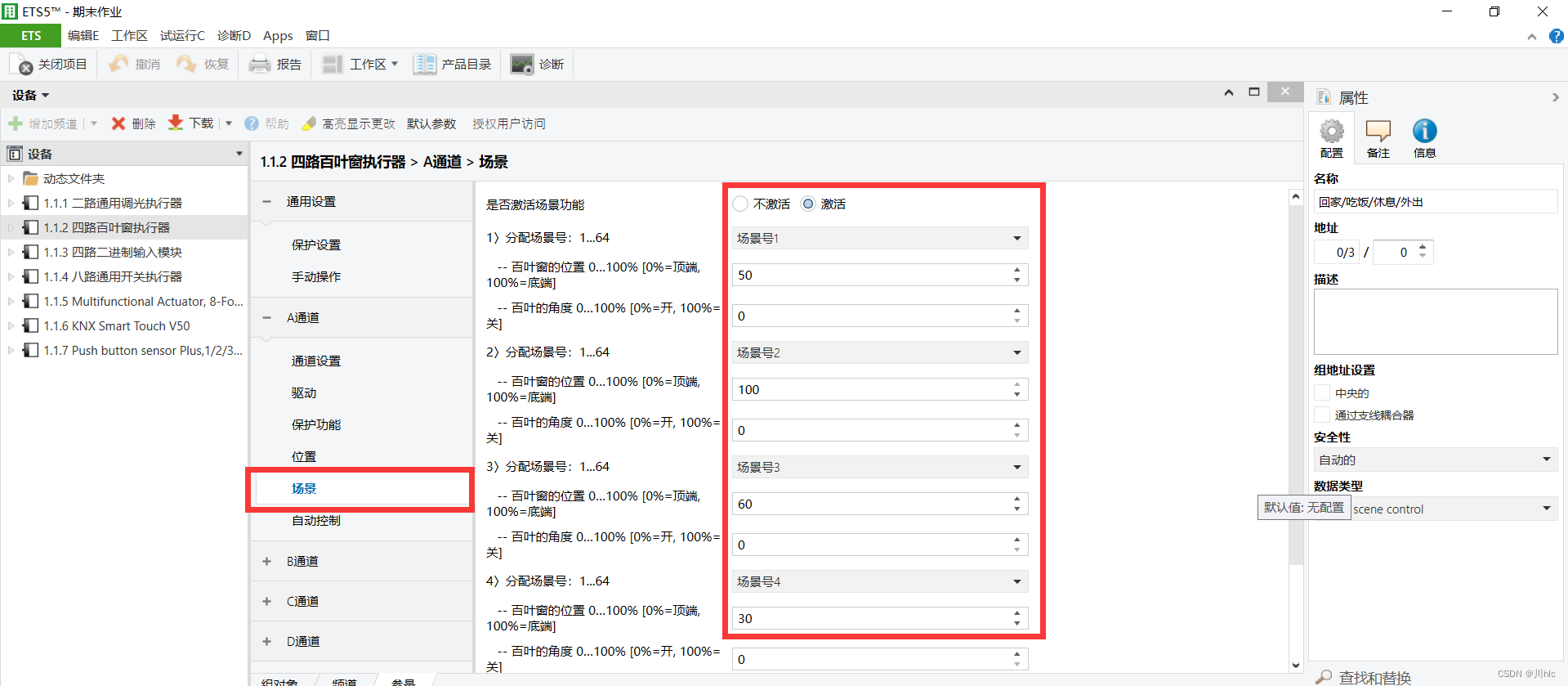

设置百叶窗场景功能

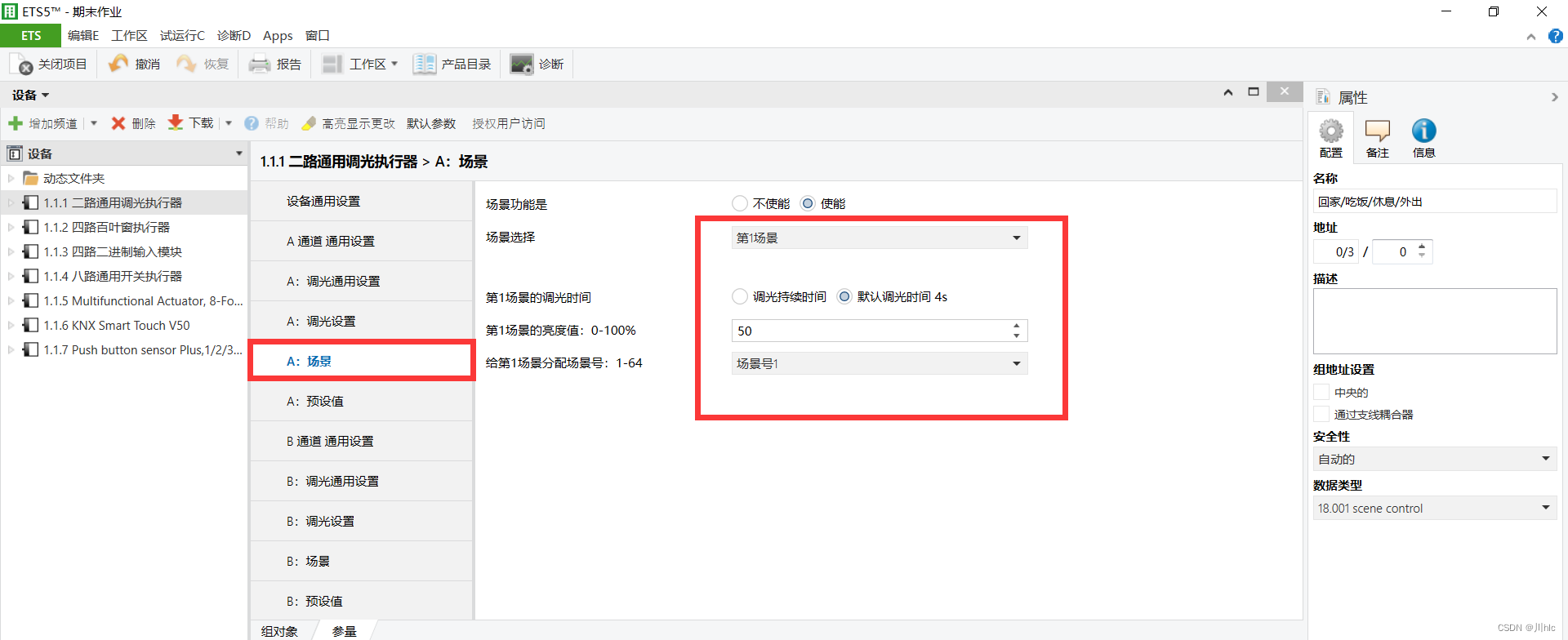

调光模块场景功能
在这里插入图片描述

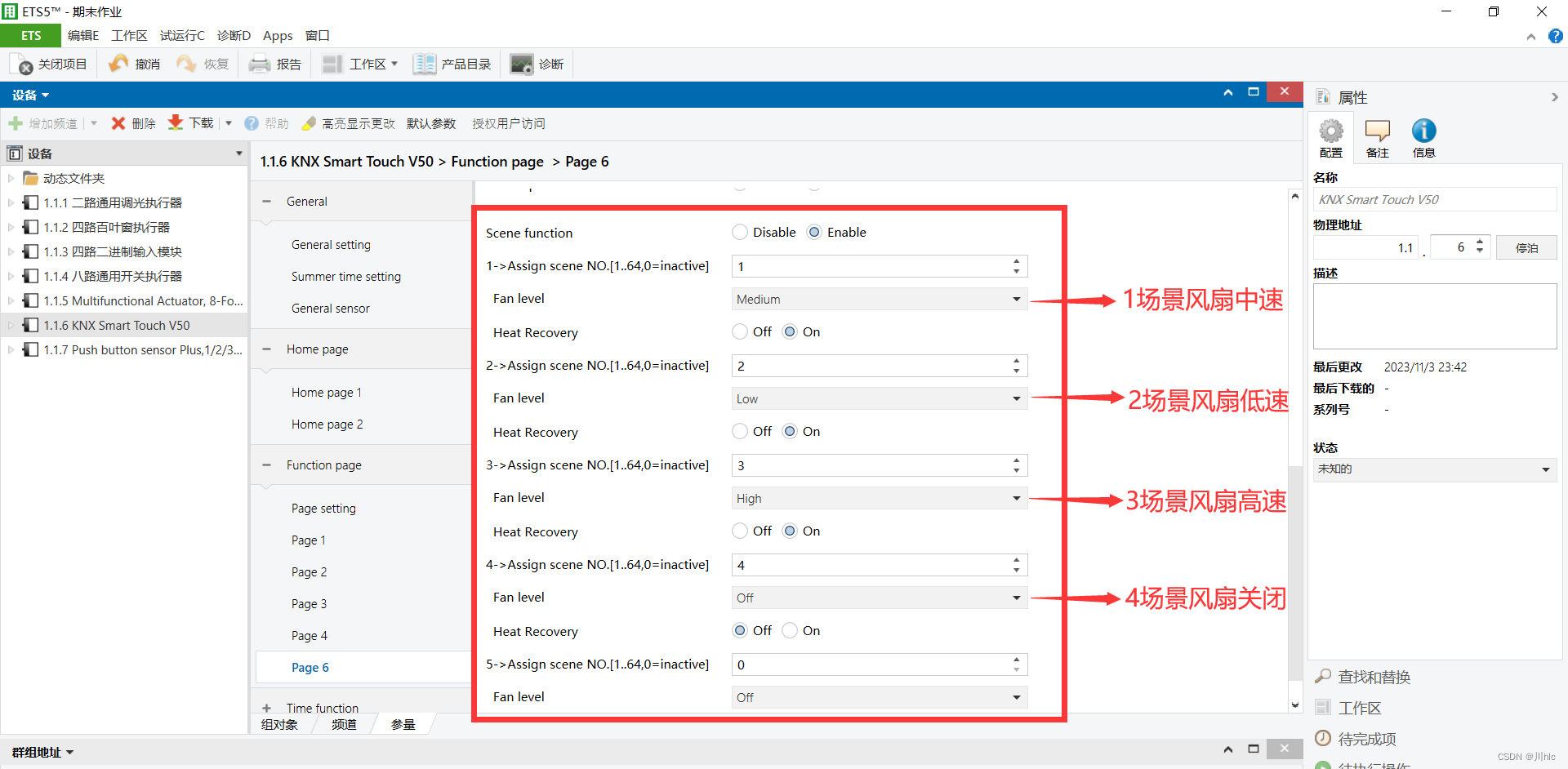

触摸屏控制风扇场景设置

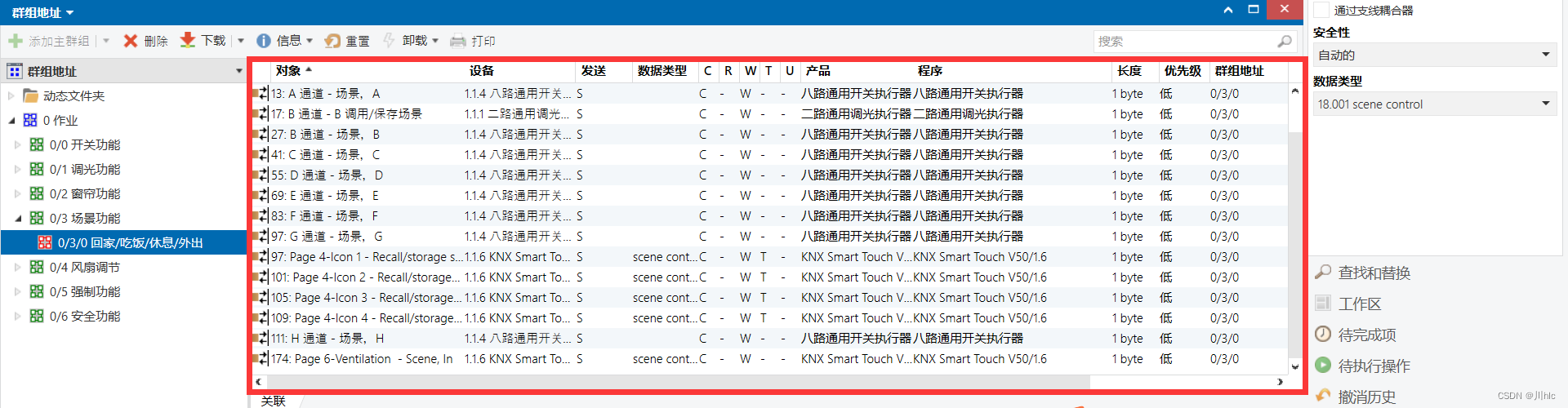

添加组地址

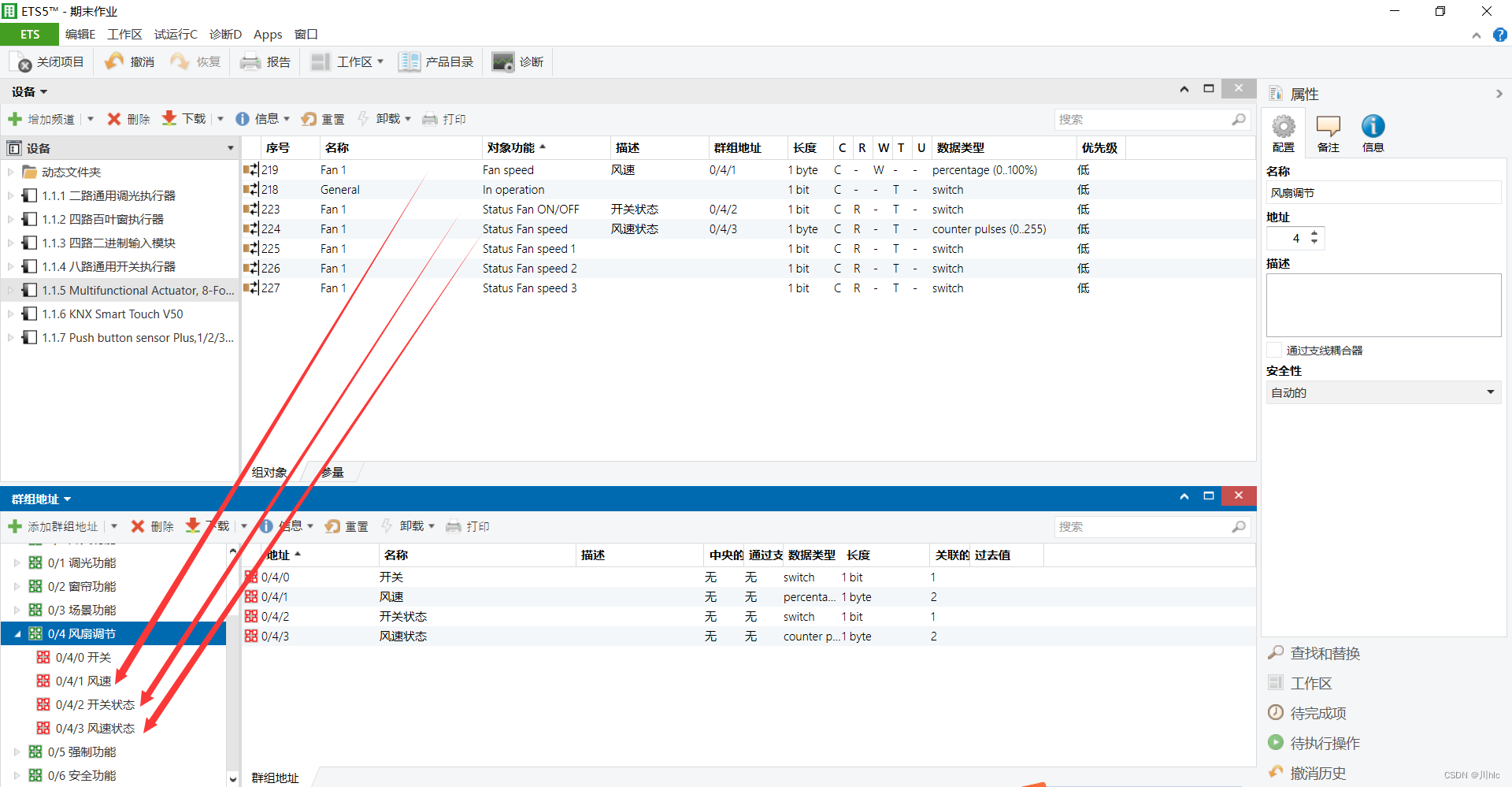

风扇设置

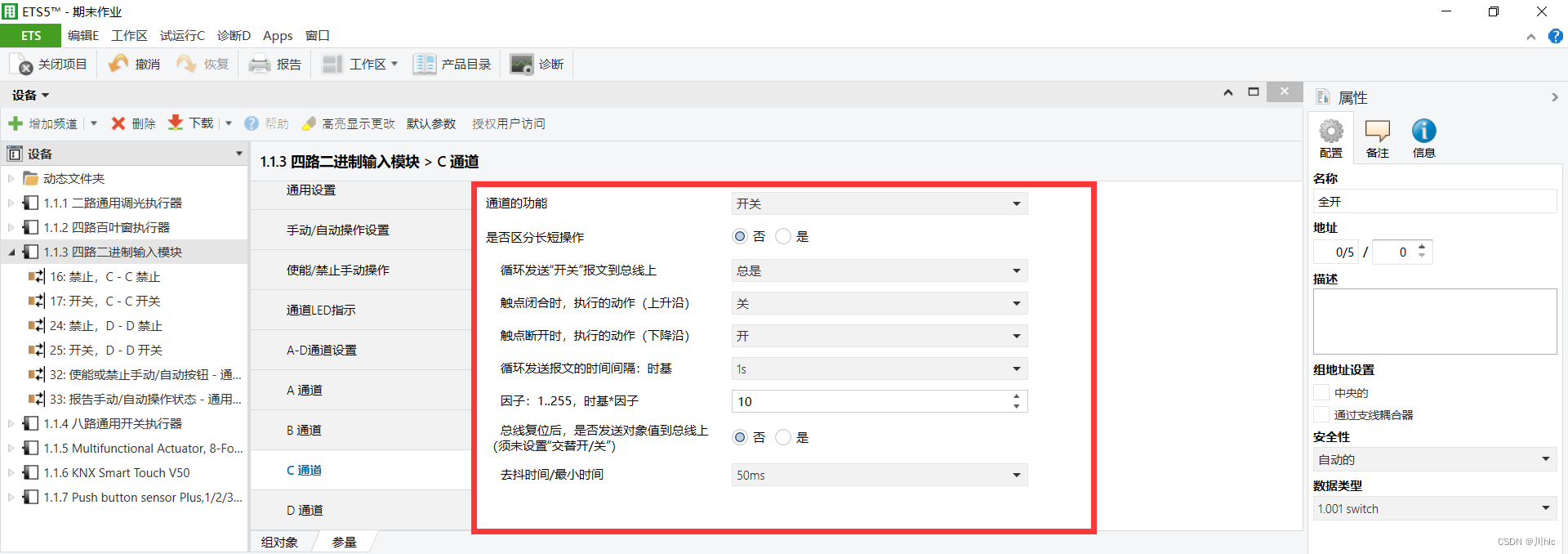

思路二进制设置

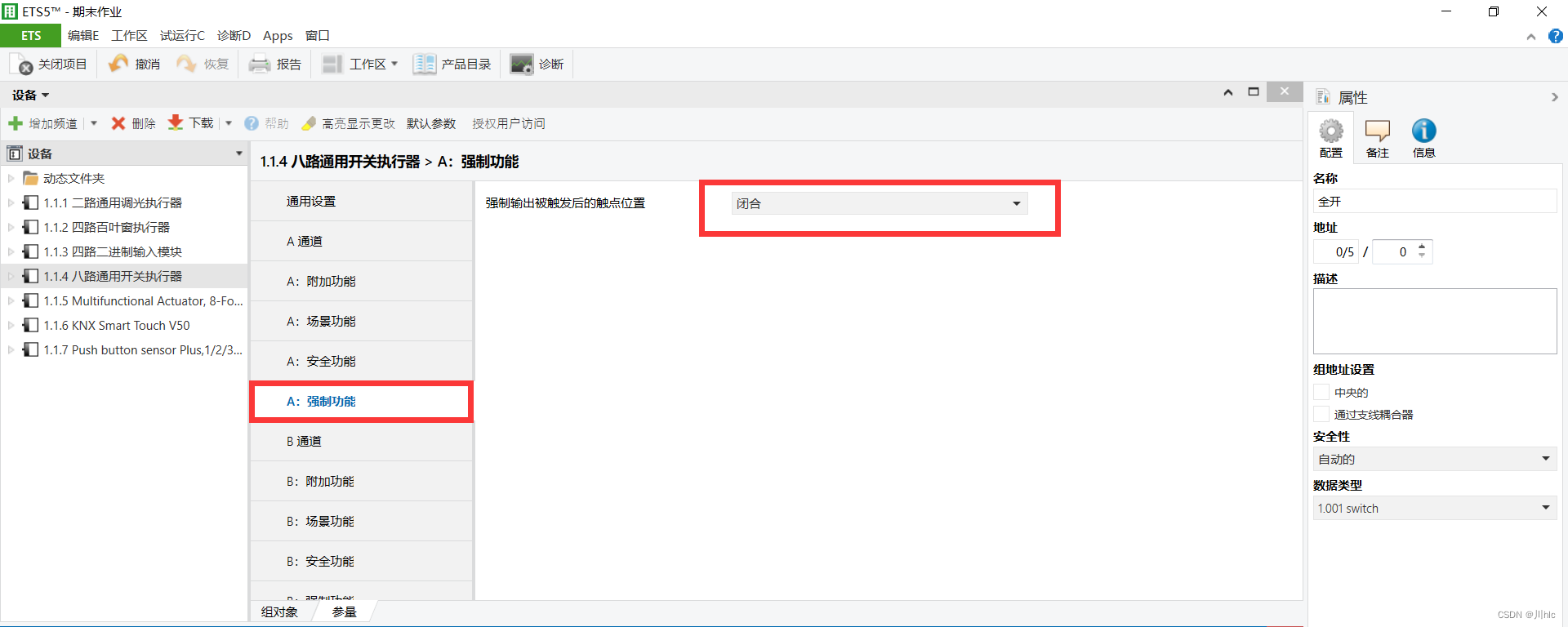

配置8路开关强制功能
在这里插入图片描述

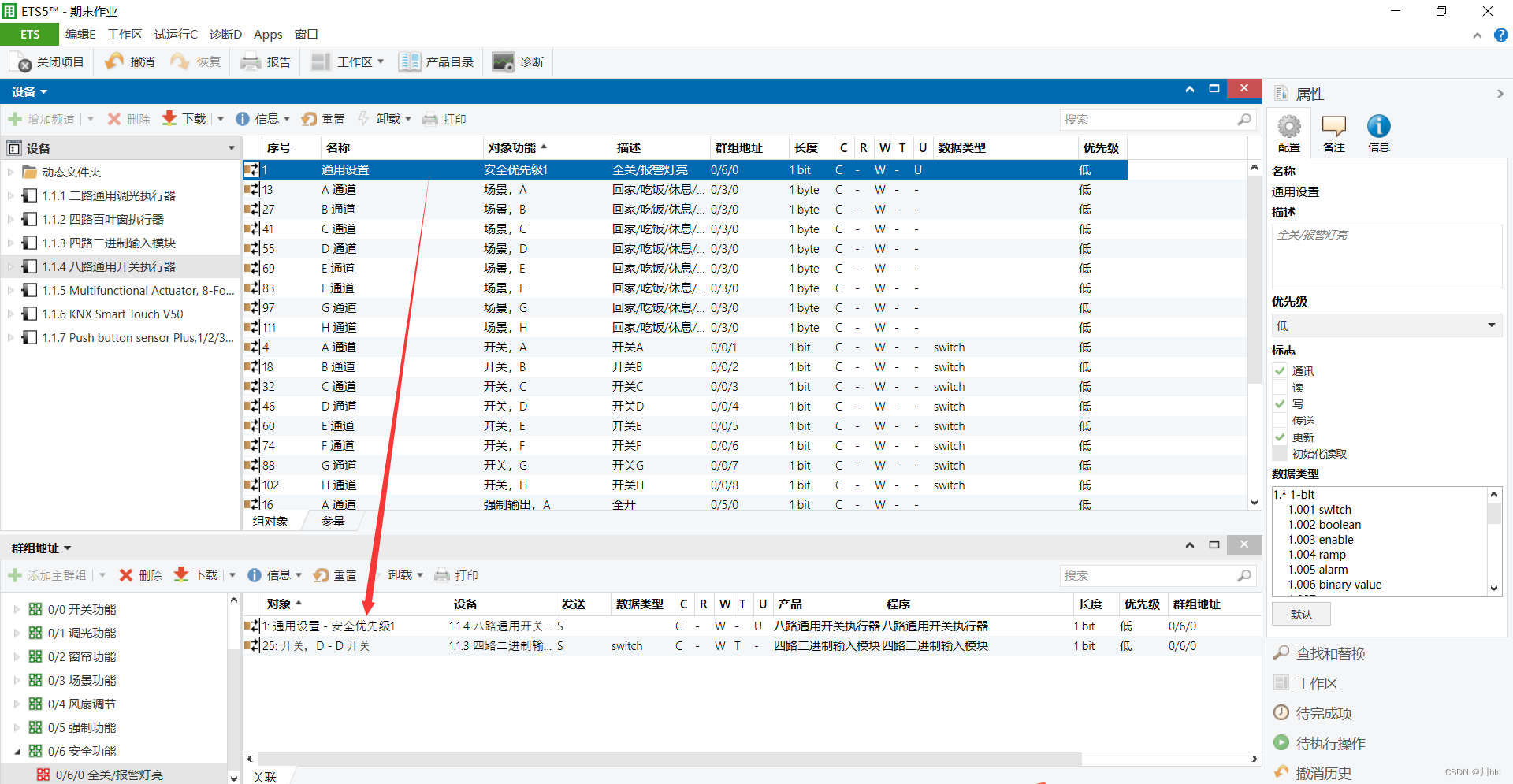

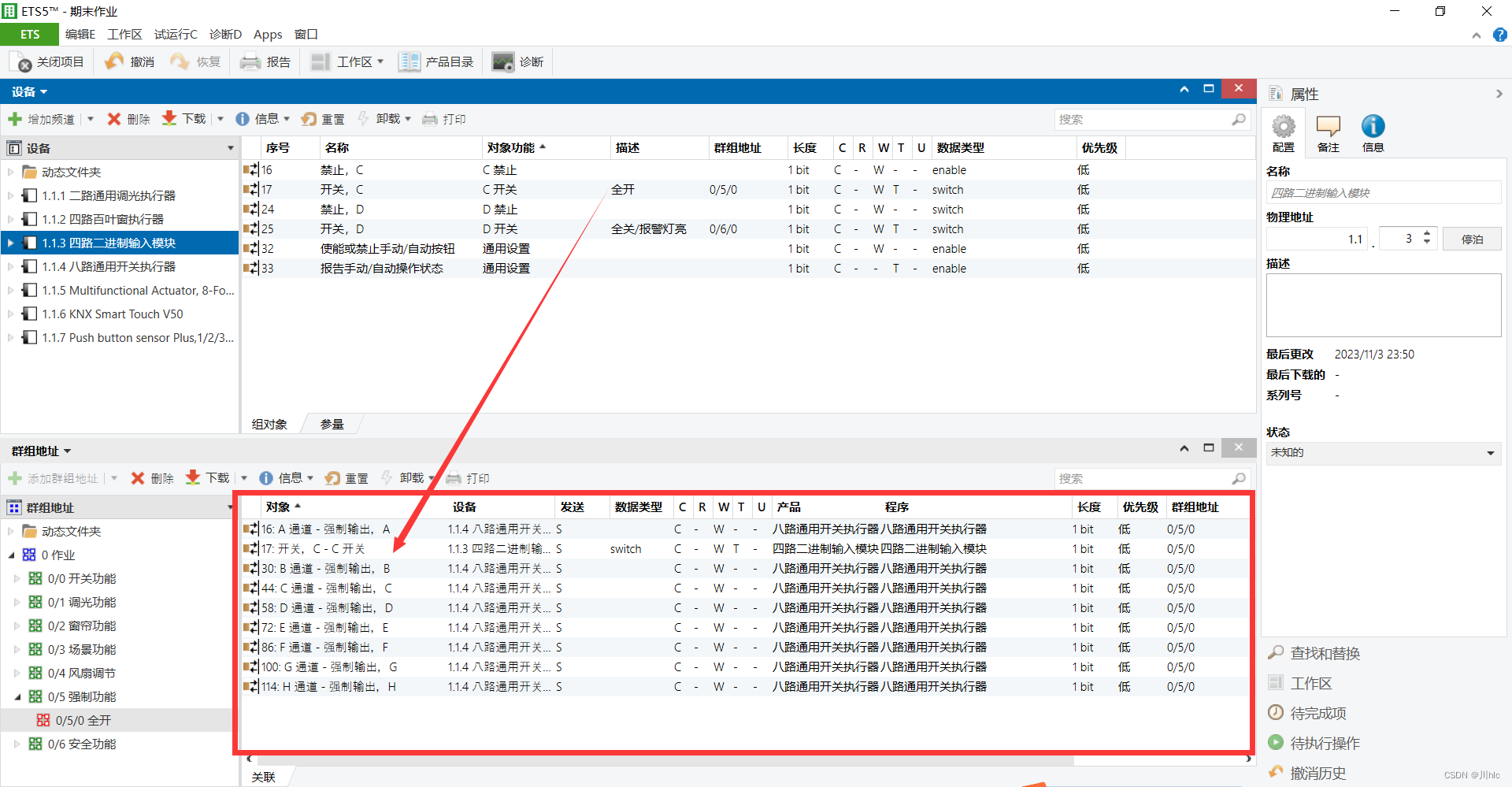

思路2进制switch输出链接到8路开关强制功能

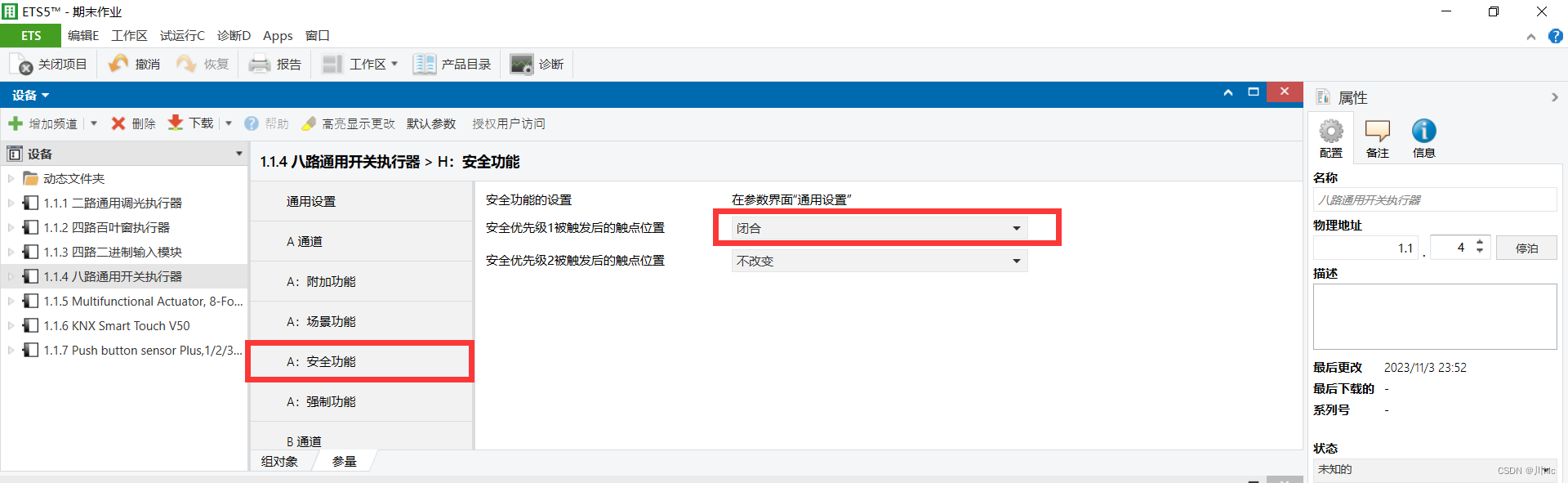

配置8路开关安全功能和四路2进制

在这里插入图片描述

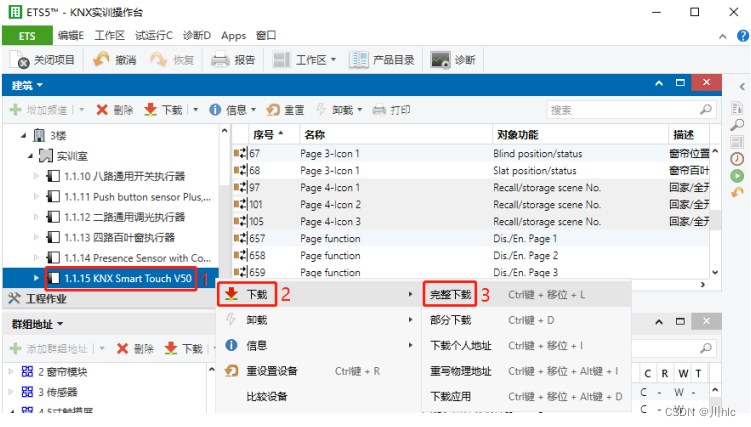

最后依次下载编写好的应用‘

结语

KNX和EST5是建筑自动化领域的杰出代表，它们提供了一种强大的解决方案，可以提高建筑的效率、舒适性和可持续性。它们的互操作性和广泛的应用领域使它们成为建筑行业的不可或缺的工具。无论是在住宅、商业、工业还是公共建筑，KNX和EST5都为建筑带来了无限的可能性。如果你是一位建筑师、工程师或业主，考虑将KNX和EST5集成到你的项目中，以实现更智能、高效和可持续的建筑。这个黄金组合将为你的建筑项目带来巨大的优势，提供更好的生活质量和更低的运营成本。无论你的项目规模如何，KNX和EST5都可以定制以满足你的需求，创造出独特的建筑体验。
