使用arcconf工具做RAID

0,总结版做RAID丝滑小连招。

1，查看设备所作raid

arcconf getconfig 1 ld

2，删除controller 1上的array 0

arcconf delete 1 logicaldrive 0

3，查看控制器1的信息，目的是查看Physical ID查看硬盘的id和状态

arcconf list 1

4，在controller1上用0 0 0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 10 0 11 槽位上的HDD组RAID10, ize为最大可用容量，如需指定大小，把max改成对应的大小即可。

arcconf create 1 logicaldrive max 10 0 0 0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 10 0 11

1，查看arcconf识别到的所有控制器ID

./arcconf list

2，查看控制卡1信息

./arcconf list 1

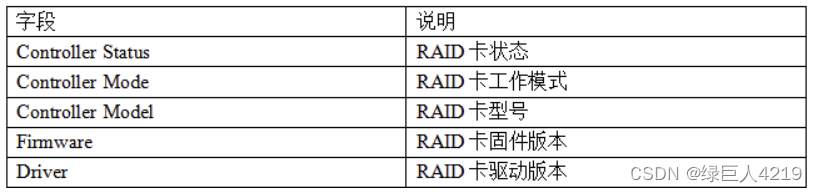

3,查询RAID卡信息

./arcconf getconfig 1 ad

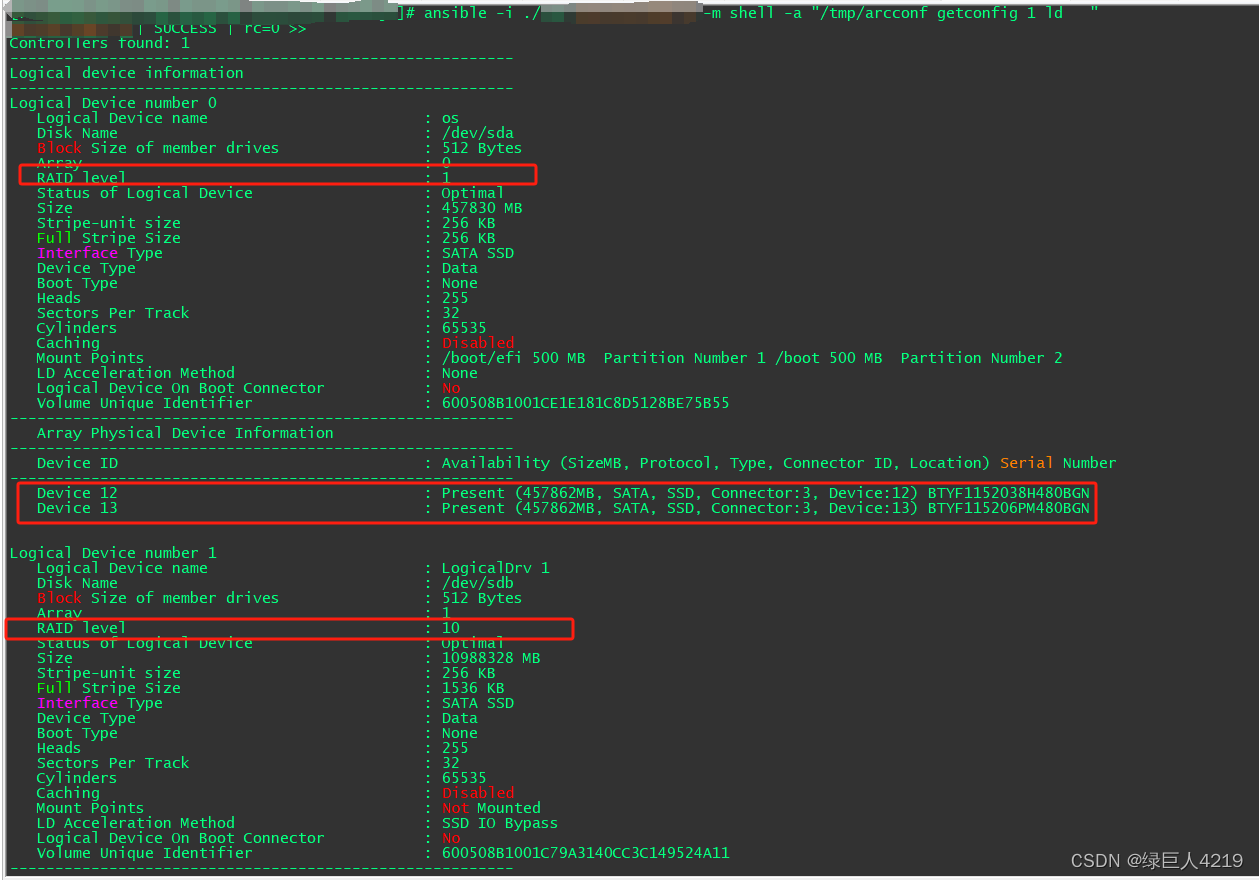

4,查询虚拟磁盘1信息     查看所作raid

./arcconf getconfig 1 ld

5，查询5槽位硬盘信息。

./arcconf getconfig 1 pd 0 5

6,查询ID为1的RAID卡固件/驱动版本。

./arcconf getversion 1

7,设置虚拟磁盘1为主引导设备

./arcconf SERBOOT 1 LOGICALDRIVE 0TYPE Primary

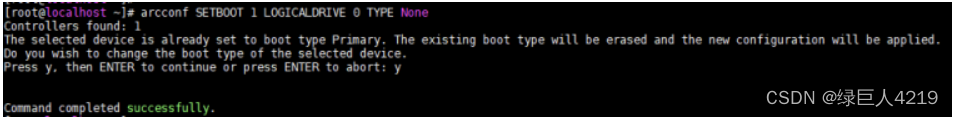

8,设置虚拟磁盘1为非引导设备

./arrconf SETBOOT 1 LOGICALDRIVE 0 TYPE None

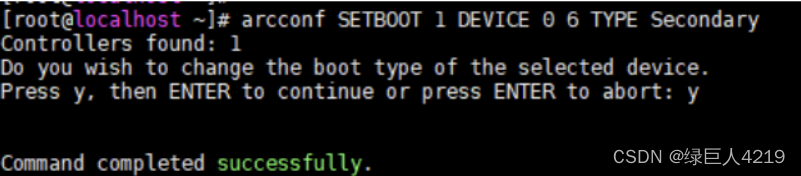

9,设置物理磁盘6为辅助引导设备

./arcconf SETBOOT 1DEVICE 0 6 TYPE Secondary

10,初始化slot5硬盘。

./arrconf task start 1 device 0 5 secureerase

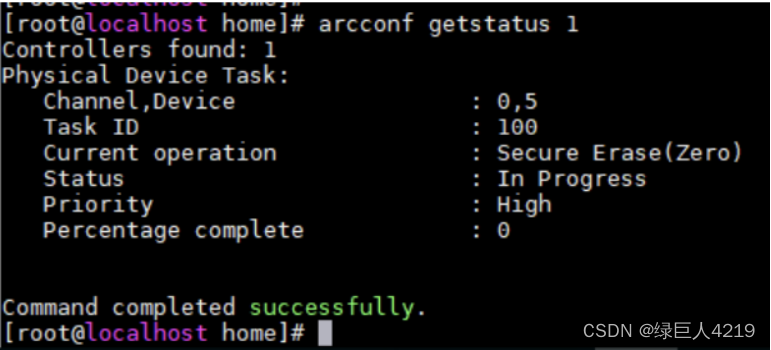

11,查询任务状态

./arcconf getstatus 1

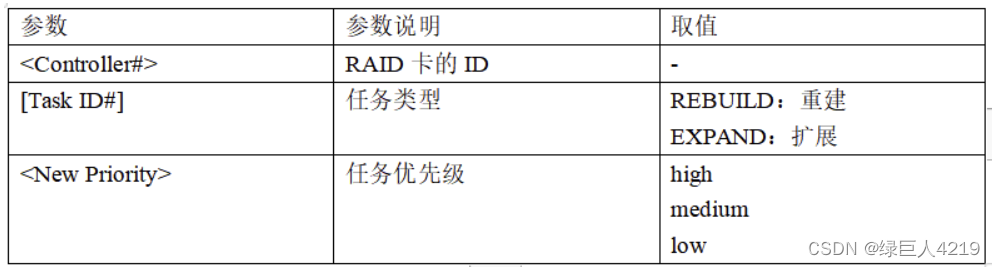

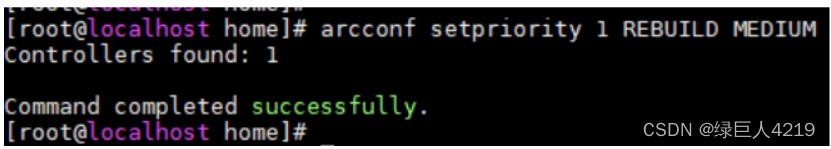

12,设置后台重建任务优先级为“medium”并生效。

./arcconf setpriority 1 REBUILD MEDIUM

13,RAID卡模式说明

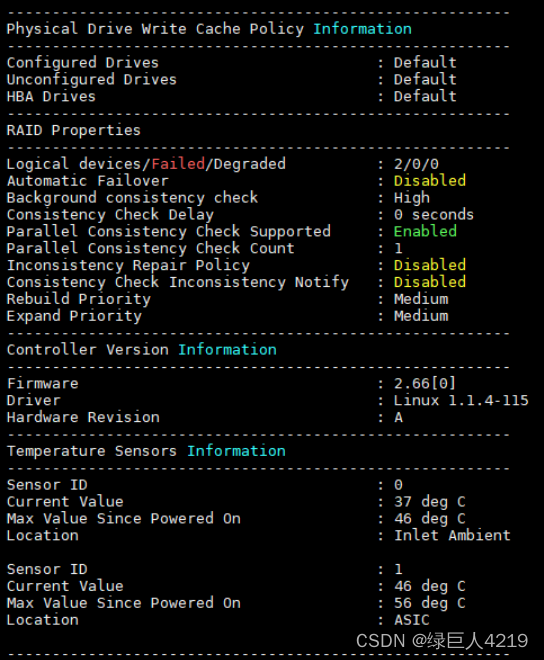

查询RAID卡工作模式。

./arcconf getconfig 1

设置RAID卡工作模式为“RAID”。

./arcconf setcontrollermode 1 3

14,设置逻辑磁盘/物理磁盘0启用缓存

命令格式

arcconf SETCACHE <Controller#> LOGICALDRIVE <LogicalDrive# | All> <logical mode> [noprompt]

arcconf SETCACHE <Controller#> DEVICEALL <policy> [noprompt]

./arcconf setcache 1 logicaldrive 0 con 设置逻辑磁盘0启用缓存

./arcconf setcache 1 deviceall 0 enable设置物理磁盘0启用缓存

15，设置SATA硬盘密码

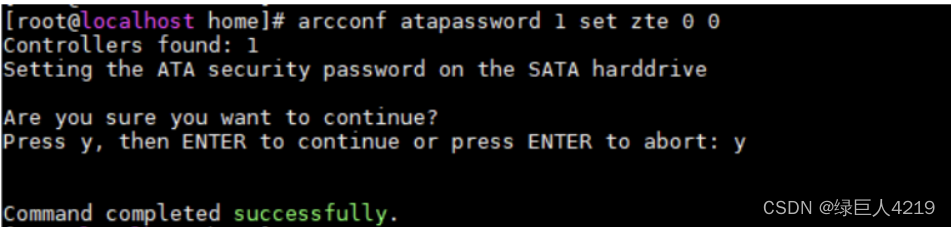

设置slot 0的SATA硬盘的密码为“zte”。

./arcconf atapassword 1 set zte 0 0

清除slot 0的SATA硬盘密码。

./arcconf atapassword 1 clear zte 0 0

16,创建raid

创建raid1

在controller 1上用0 0和0 1槽位上的HDD组RAID1，size为最大可用容量，如需指定大小，把max改成对应的大小即可。

./arcconf create 1 logicaldrive max 1 0 0 0 1

创建raid0

在controller1上用0 0 槽位上的HDD组RAID0，size为最大可用容量，如需指定大小，把max改成对应的大小即可。

./arcconf create 1 logicaldrive max 0 0 0

创建raid5

在controller1上用0 0, 0 1, 0 2, 0 3 槽位上的HDD组RAID5，size为最大可用容量，如需指定大小，把max改成对应的大小即可。

./arcconf create 1 logicaldrive max 5 0 0 0 1 0 2 0 3

创建raid10

在controller1上用0 0 ,0 1 ,0 2 ,0 3,槽位上的HDD组RAID10, ize为最大可用容量，如需指定大小，把max改成对应的大小即可。

./arcconf create 1 logicaldrive max 10 0 0 0 1 0 2 0 3

17，删除RAID

删除controller 1上的array 2

./arcconf delete 1 logicaldrive 2

18，把 0 3 块硬盘设备为全局热备。

./arcconf setstate 1 device 0 3 hsp

查看全局热备是否添加成功

./arcconf getconfig 1 al

移除热备盘

./arcconf setstate 1 device 0 3 rdy

19,为array0【array0可以视为一个raid组】 添加局部热备盘

./arcconf setstate 1 device 0 11 hsp array 1 sparetype 2

20,硬盘点灯

./arcconf  identify 1 device                                       0 21开启硬盘定位灯

./arcconf  identify 1 logicaldriveI 1 time 5                  点亮RAID组1中硬盘的定位指示灯5秒。

./arcconf identify 1 DEVICE 0 4 TIME 30                  点亮4槽位硬盘的定位指示灯30秒。

./arcconf identify 1 all stop                                         所有槽位硬盘的定位指示灯熄灭。

./arcconf identify 1 0 4 stop                                        4槽位硬盘指示灯熄灭。

21,将slot5设置为直通

./arcconf uninit 1 0 5
