网络基础知识--12

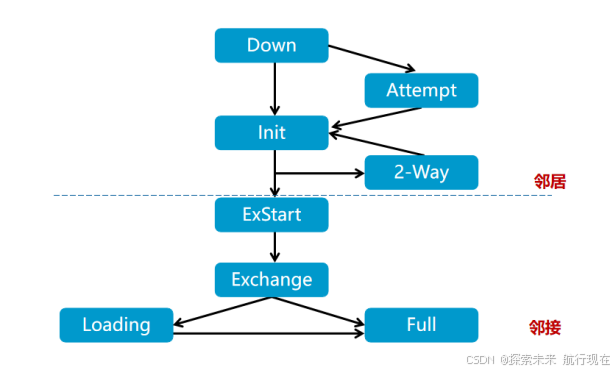

一、OSPF的状态机了解哪些？

邻居关系的状态：

Down：邻居会话的初始阶段，表明没有在邻居失效时间间隔内收到来自邻居路由器的 Hello 数据包。在 NBMA 网络上，此状态下仍然可以向静态配置的邻居发送 Hello 报文，

Init：

从邻居收到的 hello 报文，但是活跃邻居列表没有自己的 Router-ID

Attempt：此状态只在 NBMA 网络上存在，表示没有收到邻居的任何信息但是已经周期性的向邻居送报文，发送间隔为 HelloInterval。

2-way：收到的 Hello 报文中包含有自己的 Router-ID；

邻接关系的状态

Exstart：开始协商主从关系，并确定 DD 的序列号。

Exchange：主从关系协商完毕后继续交换 DD 报文（带 LSA 头部）

Loading：使用 LSR,LSU 以及 LSACK 报文，交互 LSA 的详细信息，进行数据库

的同步

Full：LSR 重传列表为空。表示与邻居的数据库已经同步完成，邻接建立完成。 收到 LSAck 不一定进入 full 状态。

二、影响邻居关系建立的因素有哪些（至少五种）？

1. Router-ID 出现一致
2. Area ID 不一致
3. 认证不一致，认证字段放在 ospf 报文的头部，针对所有报文都做认证的
4. hello/dead timer 不一致
5. 区域类型不一致option 位中
   • e=1、n=0 为普通/骨干区域，
   • e=0、n=0 为 stub 区域，
   • e=0、n=1 为 nssa 区域。total stub 与 stub 可以建立邻居关系，total nssa 与 nssa 可以建立邻居关系

1. 接口的掩码不一致MA 网络类型邻居接口的地址掩码要一致p2p 网络类型默认不检查网段和掩码信息，网段不同可以建立邻居
2. 网络类型为 NBMA 的时候，没有手工指定 PEER
3. 设置 OSPF 静默接口

影响邻接关系建立的因素

1. 接口 mtu 不一致的情况下，开启了 mtu 检查华为默认不开启检查，开启检查协商失败后邻居状态会停留在 Exstart
2. MA 网络类型下，所有接口的 dr 优先级都调整为 0

三、DR 和 BDR 的作用和竞选规则？

DR 在多路访问中可以减少邻接关系和 LSA 的泛洪，BDR 提供备份。

在 BMA 网络中，DRother 会使用目的地址为 224.0.0.6 发送 LSU、LSAck。DR 和 BDR 监听 224.0.0.6。

DR、BDR 使用目的地址为 224.0.0.5 发送 LSU、LSAck。DRother 监听 224.0.0.5。

竞选规则：

1. 接口优先级数字越大越优先（0-255，0 优先级不能参与 DR、BDR 选举）
2. RouterID 越大越优先

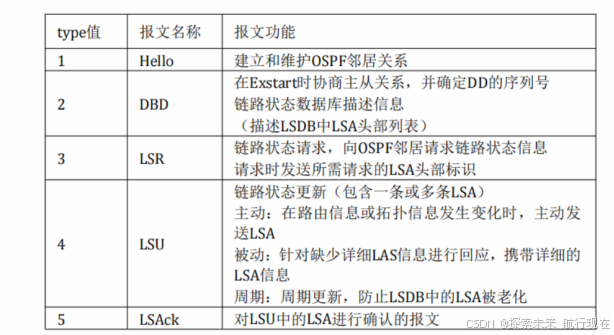

四、OSPF有几种报文？他们的作用。

五、OSPF的三张表

OSPF会形成三个表：OSPF邻居表、LSDB表和OSPF路由表

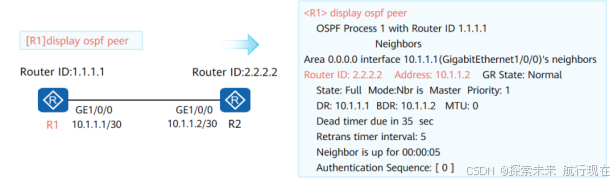

• 邻居表
  • OSPF在传递链路状态信息之前，需先建立OSPF邻居关系。
  • OSPF的邻居关系通过交互Hello报文建立。
  • OSPF邻居表显示了OSPF路由器之间的邻居状态，使用display ospf peer查看。

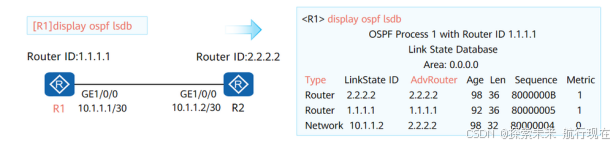

• LSDB表
  • LSDB会保存自己产生的及从邻居收到的LSA信息，本例中R1的LSDB包含了三条LSA。
  • Type标识LSA的类型，AdvRouter标识发送LSA的路由器。
  • 使用命令行display ospf lsdb查看LSDB表。

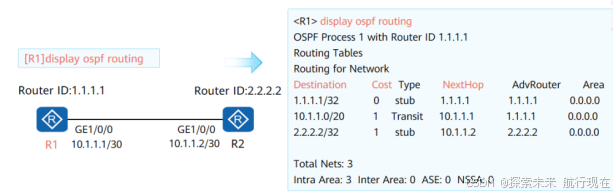

• 路由表
  • OSPF路由表和路由器路由表是两张不同的表项。本例中OSPF路由表有三条路由。
  • OSPF路由表包含Destination、Cost和NextHop等指导转发的信息。
  • 使用命令display ospf routing查看OSPF路由表。
