蓝桥杯单片机备赛

点亮一个LED

 在学习大多数单片机的第一步，点亮一颗LED

 点亮LED能帮我们更好的理解IO口的使用，早日成为点灯大师

 我们蓝桥杯单片机实训平台CT107D用的是STC15的单片机

 我们打开STC15单片机的资料我们可以看见，里面有介绍特殊功能寄存器（SFRs），我们操作IO口也是对其中的关于IO口的内容进行写入。

     特殊功能寄存器（SFRs）

  在STC15单片机里面是这样描述特殊功能寄存器（SFRs）的：

  特殊功能寄存器（SFRs）是用来对片内各功能模块进行管理、控制、监视的控制寄存器和状态寄存器，是一个特殊功能的RAM区。STC15系列单片机内的特殊功能寄存器（SFRs）与高128字节RAM共用相同的地址范围，都使用80H~FFH，特殊功能寄存器（SFR）必须用直接寻址指令访问。

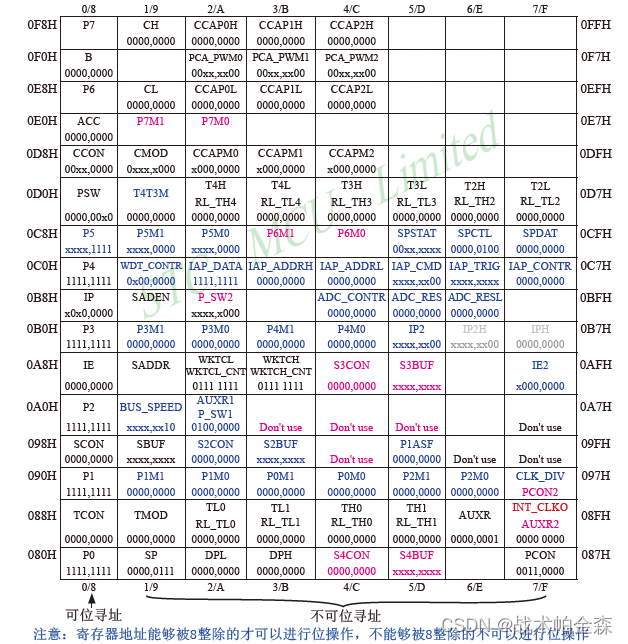

  在该资料中给出了STC15单片机的特殊功能寄存器名称以及地址。

在图中我们可以找到：P0寄存器地址为：0x80;

                                    P1寄存器地址为：0x90;

                                    P2寄存器地址为：0xA0；

                                    P3寄存器地址为：0xB0；

                                    ……

知道了寄存器地址，我们这个时候就可以操作寄存器了。离点灯大师又近了一步。

现在我们来看蓝桥杯单片机CT107D原理图

  这个时候我们发现，我们成为点灯大师路上的第一只拦路虎出现了——74HC573

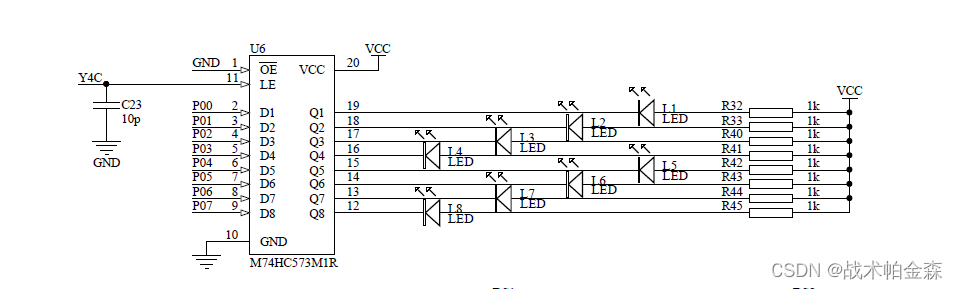

  这个芯片是锁存器，通俗来说就是一个抽屉，用来保存你P0IO口输出的数据的，在该芯片左上方有一个“Y4C”的网络标号连接了该芯片的LE引脚。LE引脚就相当于你抽屉的锁，“Y4C”就相当于你的钥匙，给LE赋予高电平就相当于“开锁”，给LE低电平就相当于“上锁”。

  当你给LE赋予高电平时，你就可以对HC573进行操作，通过P0IO口分别给HC573上的D1~D8引脚赋予高低电平，这个时候HC573就会记住输入的高低电平，然后在Q1~Q8输出你输入的信号。当你再对LE引脚赋予低电平时，HC573就会保存你最后一次赋予的值。这个时候无论怎么给D1~D8赋值都没办法改变Q1~Q8的输出。

  那么Y4C的信号又是由谁输出的呢，我们顺着“Y4C”网络编号找到

  Y4C最先开始由HC138译码器发出，经过了一个或非门最后生成Y4C信号。

  在蓝桥杯CT107D开发板上J13是使用跳线帽选择寄存器映射还是IO控制。这里我们示例是IO控制。

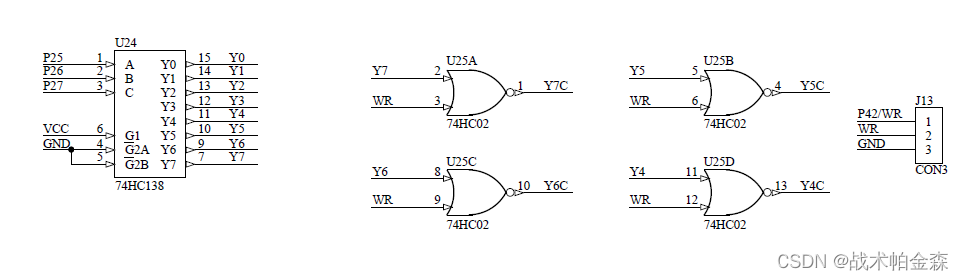

  由于我们想让Y4C输出高电平，WR接地，在通过或非门时我们就要让Y4输出低电平。利用138译码器，我们控制P25~P27输出高低电平就可以选择Y4输出低电平。



  了解了硬件原理之后我们就要开始编程操作了。

  首先定义我们要用的IO口的地址，便于后面访问。

sfr P0 = 0x80;
sfr P2 = 0xA0;

然后编写主函数。

void main()
{
	P2 = (P2 & 0x1f)| 0xa0;
	P0=0x00;
	P2 = (P2 & 0x1f)| 0x80;
	P0=0xfe;
	while(1)
	{

	}
}

最后将代码编译进单片机。

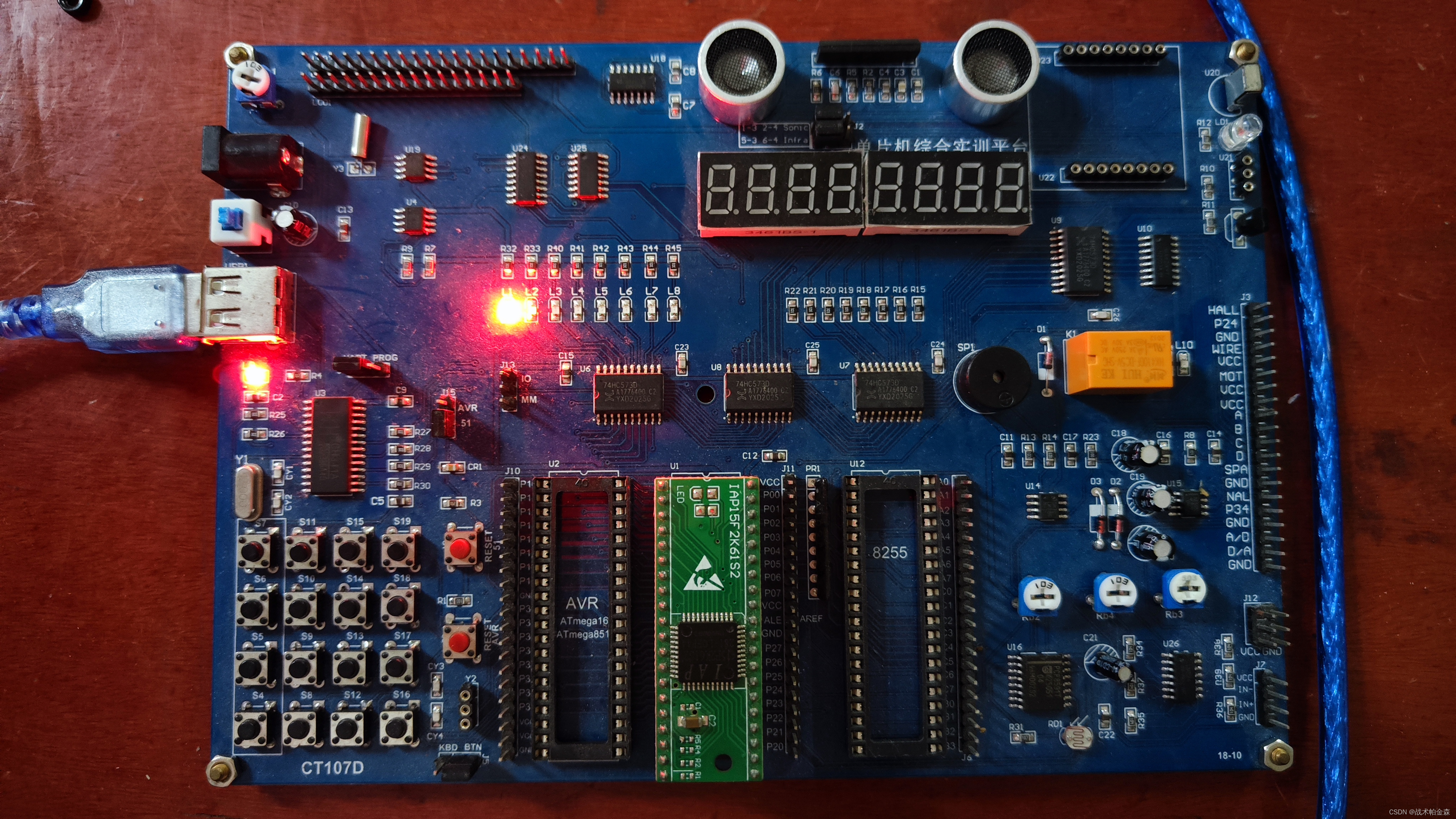

然后我们就可以看到，第一颗LED灯被点亮了。

恭喜你离点灯大师又近了一步。
