一、概述：

本文是博主前一段时间使用固件库时的步骤，现在做一个简单的整理，希望可以帮助到需要的朋友。

二、新建工程文件：

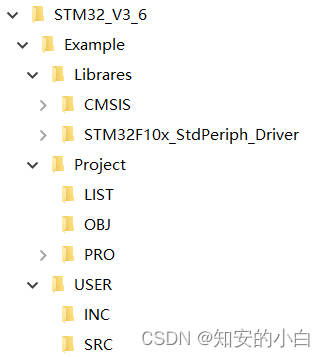

1、先在电脑上新建一个空文件夹，用来存放以后所有的STM32相关的工程，博主这里有一个STM32_Project文件夹，为了防止混淆，我们这里可以在里面在进行分类，比如这里使用固件库，我们就可以创建一个V3_6文件夹，然后继续新建文件夹就是你的工程文件夹，根据具体功能，博主这里使用Example。

2、在目录下面新建Libraries、Project、User三个文件夹，并且在Project下面新建LIST、OBJ、PRO三个文件夹用来存放工程相关配置文件（不是指手动移植的文件），在User文件夹下面新建INC、SRC文件夹，用以存放STM32系统函数文件。

三、文件复制：

1、前面已经建立完文件夹，现在开始添加文件，将固件库目录“STM32F10X_StdPeriph_lib_V3.4.0”-->“Libraries”下所有的文件目录拷贝到新建的Libraries下。

2、将固件库目录下面“STM32F10X_StdPeriph_lib_V3.4.0” -->“Project”--> “STM32F10x_StdPeriph_Examples”-->“GPIO” --> “IOToggle”下面“stm32f10x_it.c”、“system_stm32f10x.c”文件复制到SRC文件夹中，并且新建main.c。

3、将固件库目录“STM32F10X_StdPeriph_lib_V3.4.0” -->“Project”--> “STM32F10x_StdPeriph_Examples”-->“GPIO” --> “IOToggle”下的“stm32f10x_it.h”、“stm32f0x_conf.h”文件复制到INC文件夹下面，到这里基本结束了。

四、Keil新建工程：

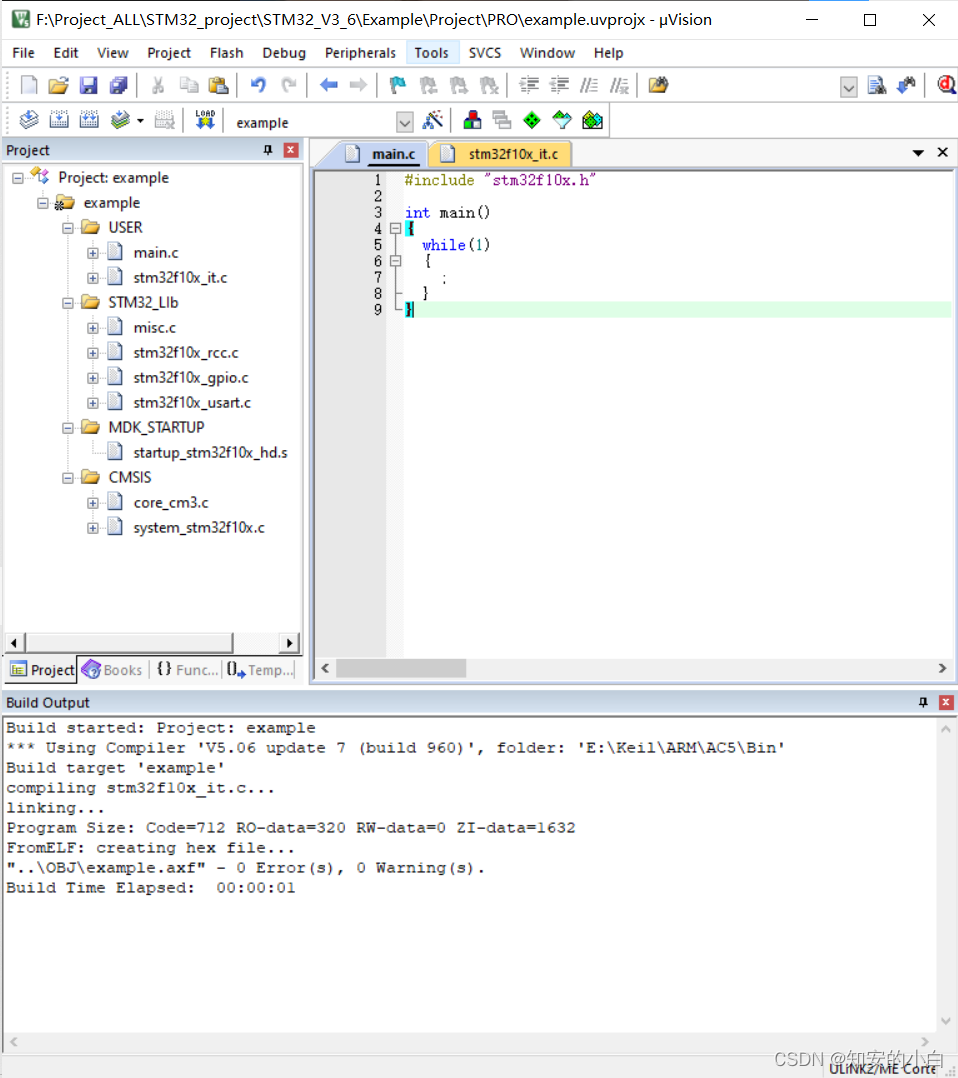

1 、我这里使用的是Keil5，运行软件点击主菜单栏 “Project”-->“New uVision Project”，选择在工程目录的“Example” -->“Project” -->“Pro”目录下命名新建工程为“Example.uvproj”（当然也可以命名为你自己需要的工程名）；

2、下面是CPU选择窗口，我这使用STM32F103VE作为主控并点击OK。

五、工程管理：

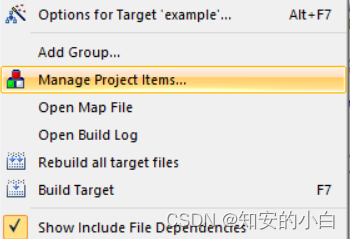

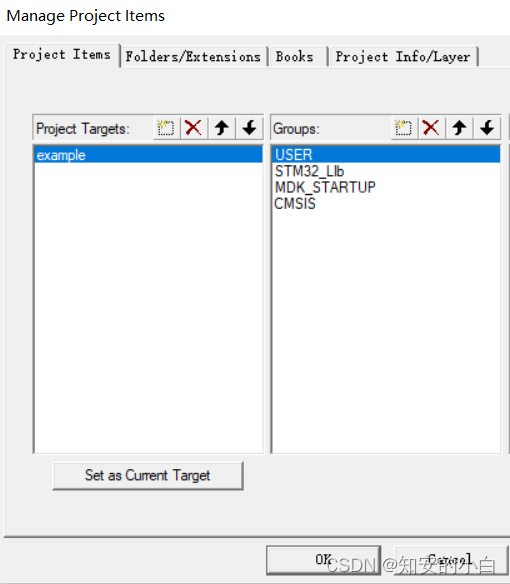

1、在“Project”窗口中用鼠标左键点击“Target 1”，再点击右键弹出菜单选择菜单中的 “Manage Project Items”子菜单，出现“Manage Project Items”窗口，并且新建如图Groups。

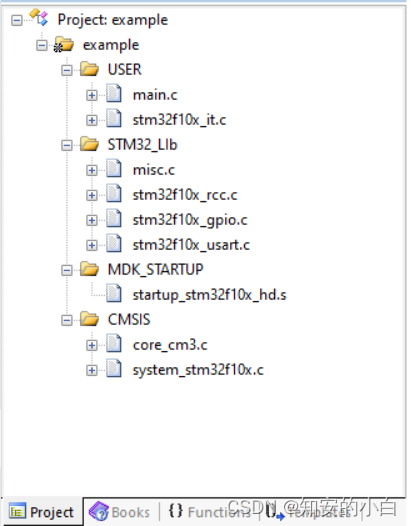

2、在 “STM32_LIB” 条目的 “Files” 栏中添加目录“Example” -->“Libraries” -->“STM32F10x_StdPeriph_Driver”-->“SRC”目录下的“stm3210x_misc.c”、“stm3210x_rcc.c”、“stm3210x_gpio.c”、 “stm3210x_usart.c”4个文件，其中“stm3210x_misc.c”、“stm3210x_rcc.c” 这2个文件是必须的。因为我的程序要用到“GPIO”和“串口”，所以又添加了“stm3210x_gpio.c”、 “stm3210x_usart.c”这2个文件，大家在开发中如果用到STM32 的其他功能，再添加相应的接口库文件就可以了。
