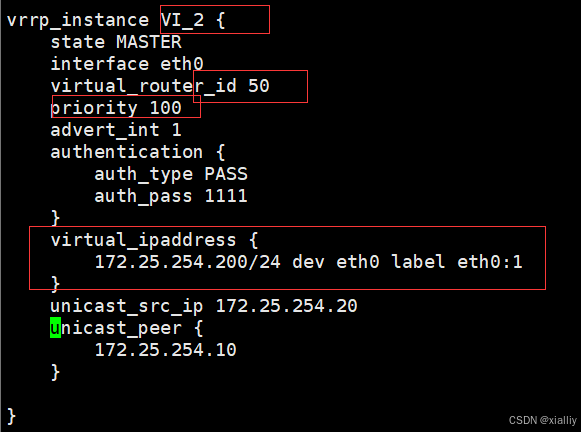

实现 master/master 的 Keepalived 双主架构

master/slave 的单主架构，同一时间只有一个 Keepalived 对外提供服务，此主机繁忙，而另一台主机却很空闲，利用率低下，可以使用master/master 的双主架构，解决此问题。

master/master 的双主架构：

即将两个或以上 VIP 分别运行在不同的 keepalived 服务器，以实现服务器并行提供 web 访问的目的，提高服务器资源利用率

KA1

#ha1主机配置
[root@rhel7-ka1 ~]# vim /etc/keepalived/keepalived.conf
@@@@ 内容省略 @@@@
vrrp_instance VI_1 {
state MASTER #主
interface ens33
virtual_router_id 50
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.50 dev ens33 label ens33:0
}
}
vrrp_instance VI_60 {
state BACKUP #备
interface ens33
virtual_router_id 60
priority 80
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.60 dev ens33 label ens33:1
}
}

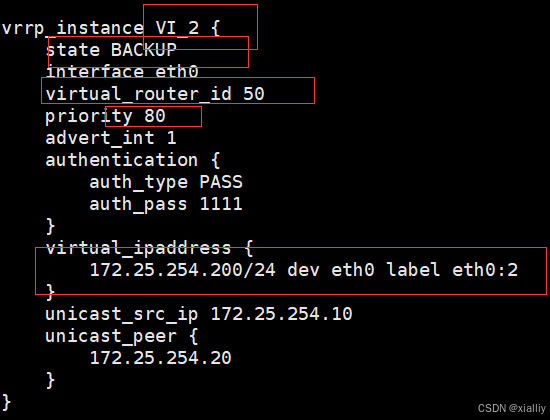

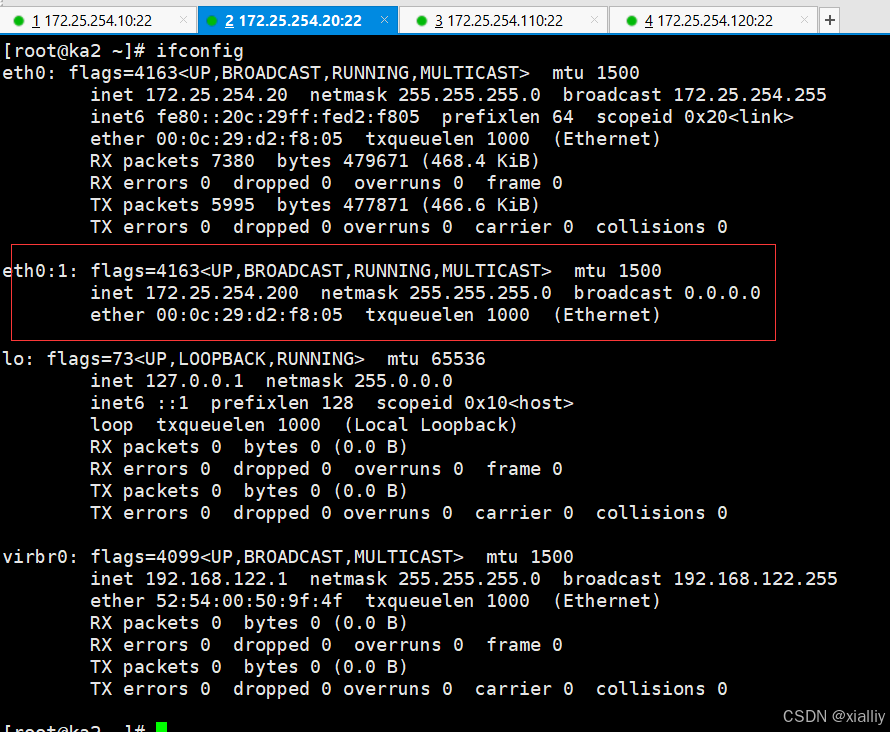

KA2

[root@rhel7-ka2 ~]# vim /etc/keepalived/keepalived.conf
@@@@ 内容省略 @@@@
vrrp_instance VI_1 {
state BACKUP #备
interface ens33
virtual_router_id 50
priority 80
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.50 dev ens33 label ens33:0
}
}
vrrp_instance VI_60 {
state MASTER #主
interface ens33
virtual_router_id 60
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.60 dev eth0 label eth0:1
}
}

ps:如果想要三个节点的三主架构实现：

# 第一个节点 ka1 配置：

Vrrp instance 1 ： MASTER ，优先级 100

Vrrp instance 2 ： BACKUP ，优先级 80

Vrrp instance 3 ： BACKUP ，优先级 60

# 第二个节点 ka2 配置：

Vrrp instance 1 ： BACKUP ，优先级 60

Vrrp instance 2 ： MASTER ，优先级 100

Vrrp instance 3 ： BACKUP ，优先级 80

# 第三个节点 ka3 配置：

Vrrp instance 1 ： BACKUP ，优先级 80

Vrrp instance 2 ： BACKUP ，优先级 60

Vrrp instance 3 ： MASTER ，优先级 100

实现ipvs的高可用性

1 虚拟服务器配置结构

virtual_server IP port {
...
real_server {
...
}
real_server {
...
}
…
}

2 virtual server （虚拟服务器）的定义格式

virtual_server IP port #定义虚拟主机IP地址及其端口
virtual_server fwmark int #ipvs的防火墙打标，实现基于防火墙的负载均衡集群
virtual_server group string #使用虚拟服务器组

3 虚拟服务器配置

virtual_server IP port { #VIP和PORT
delay_loop <INT> #检查后端服务器的时间间隔
lb_algo rr|wrr|lc|wlc|lblc|sh|dh #定义调度方法
lb_kind NAT|DR|TUN #集群的类型,注意要大写
persistence_timeout <INT> #持久连接时长
protocol TCP|UDP|SCTP #指定服务协议,一般为TCP
sorry_server <IPADDR> <PORT> #所有RS故障时，备用服务器地址
real_server <IPADDR> <PORT> { #RS的IP和PORT
weight <INT> #RS权重
notify_up <STRING>|<QUOTED-STRING> #RS上线通知脚本
notify_down <STRING>|<QUOTED-STRING> #RS下线通知脚本
HTTP_GET|SSL_GET|TCP_CHECK|SMTP_CHECK|MISC_CHECK { ... } #定义当前主机健康状
态检测方法
}
}
#注意:括号必须分行写,两个括号写在同一行,如: }} 会出错

4 应用层监测

HTTP_GET|SSL_GET {
url {
path <URL_PATH> #定义要监控的URL
status_code <INT> #判断上述检测机制为健康状态的响应码，一般为 200
}
connect_timeout <INTEGER> #客户端请求的超时时长, 相当于haproxy的timeout server
nb_get_retry <INT> #重试次数
delay_before_retry <INT> #重试之前的延迟时长
connect_ip <IP ADDRESS> #向当前RS哪个IP地址发起健康状态检测请求
connect_port <PORT> #向当前RS的哪个PORT发起健康状态检测请求
bindto <IP ADDRESS> #向当前RS发出健康状态检测请求时使用的源地址
bind_port <PORT> #向当前RS发出健康状态检测请求时使用的源端口
}

5 TCP监测

TCP_CHECK {
connect_ip <IP ADDRESS> #向当前RS的哪个IP地址发起健康状态检测请求
connect_port <PORT> #向当前RS的哪个PORT发起健康状态检测请求
bindto <IP ADDRESS> #发出健康状态检测请求时使用的源地址
bind_port <PORT> #发出健康状态检测请求时使用的源端口
connect_timeout <INTEGER> #客户端请求的超时时长
#等于haproxy的timeout server
}

实验：

实战案例 1 ：实现单主的 LVS-DR 模式

准备 web 服务器并使用脚本绑定 VIP 至 web 服务器 lo 网卡

#准备两台后端RS主机
[root@rs1 ~]# yum install httpd -y
[root@rs1 ~]# echo RS1 - 172.25.254.101 > /var/www/html/index.html
[root@rs1 ~]# ip addr add 172.25.254.100/32 dev lo

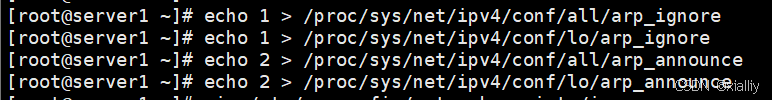

[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs2 ~]# yum install httpd -y
[root@rs1 ~]# echo RS1 - 172.25.254.101 > /var/www/html/index.html
[root@rs2 ~]# ip addr add 172.25.254.100/32 dev lo
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@node30 ~]# yum install httpd -y
[root@node30 ~]# echo RS1 - 172.25.254.101 > /var/www/html/index.html
[root@node30 ~]# ip addr add 172.25.254.100/32 dev lo
[root@node30 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@node30 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@node30
~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

172.25.254.110

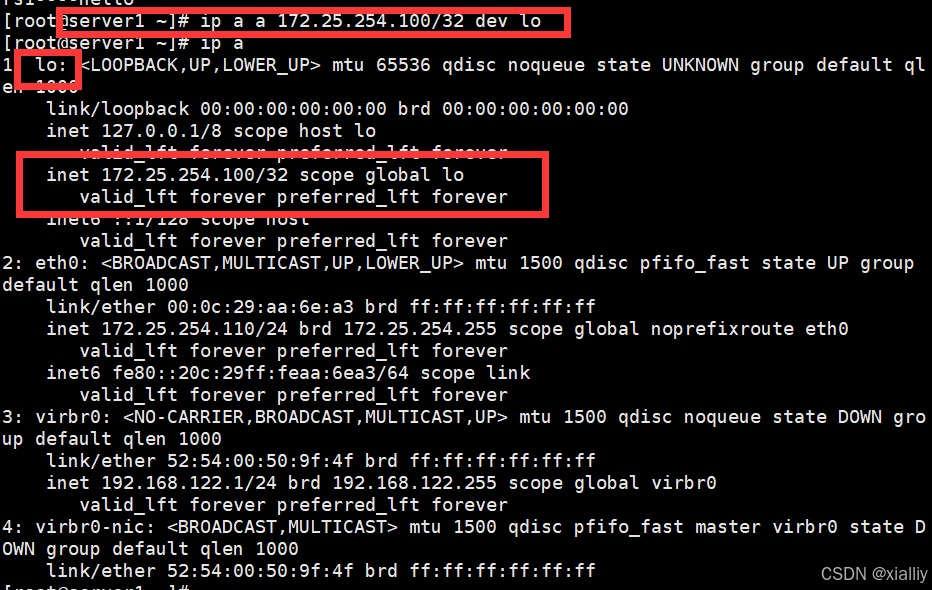

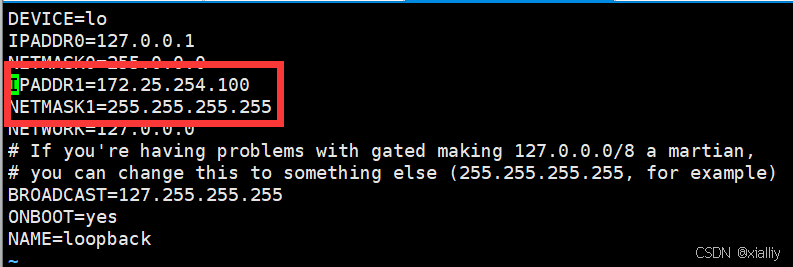

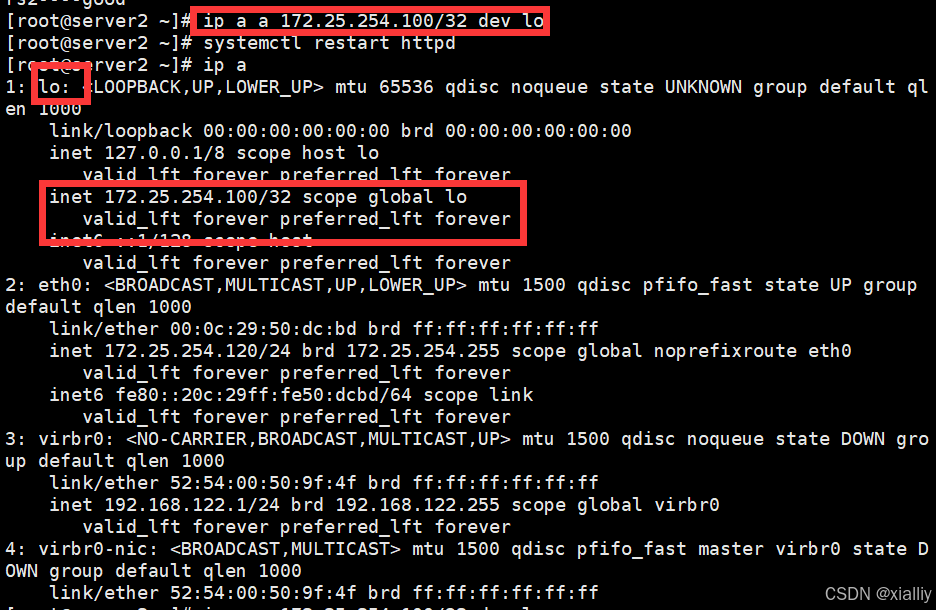

设置lo

172.25.254.120

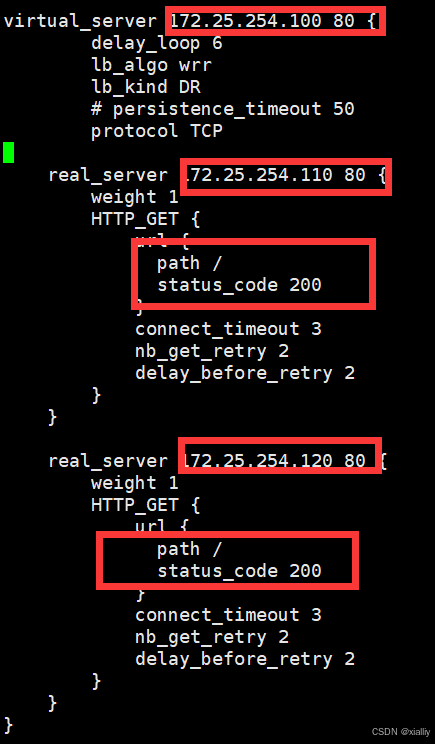

配置keepalived

#ka1节点的配置
[root@rhel7-ka1 ~]# vim /etc/keepalived/keepalived.conf
@@@@ 省略内容 @@@@
virtual_server 172.25.254.100 80 {
delay_loop 6
lb_algo wrr
lb_kind DR
protocol TCP
sorry_server 172.25.254.30
real_server 172.25.254.101 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 172.25.254.102 80 {
weight 1
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 1
nb_get_retry 3
delay_before_retry 1
}
}
}
#ka2节点的配置，配置和ka1基本相同，只需修改三行
[root@rhel7-ka2 ~]# vim /etc/keepalived/keepalived.conf
@@@@ 省略内容 @@@@
virtual_server 172.25.254.100 80 {
delay_loop 6
lb_algo wrr
lb_kind DR
protocol TCP
sorry_server 172.25.254.30
real_server 172.25.254.101 80 {
weight 1
TCP_CHECK {
connect_timeout 5
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 172.25.254.102 80 {
weight 1
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 1
nb_get_retry 3
delay_before_retry 1
}
}
}

KA1和KA2

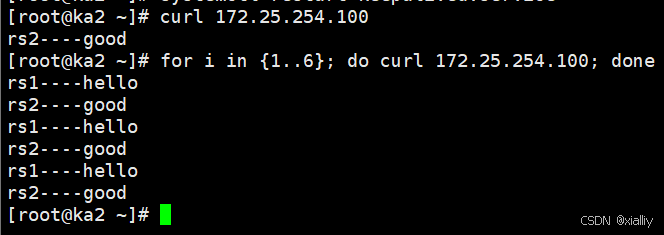

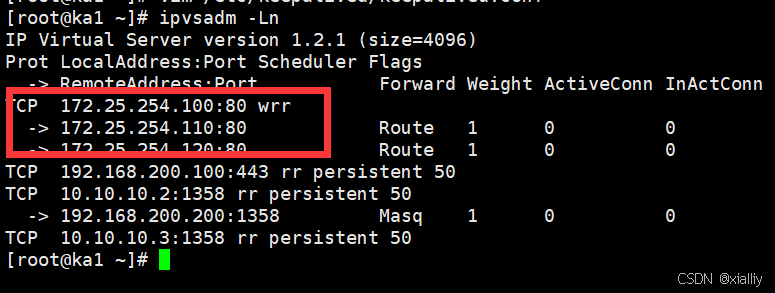

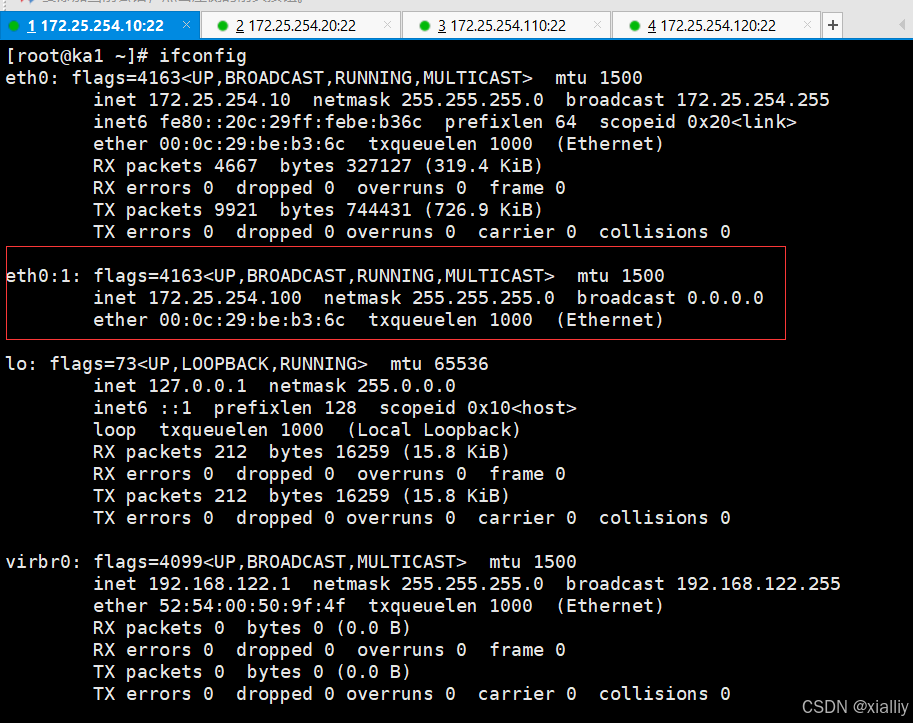

测试结果：

模拟故障

#第一台RS1故障，自动切换至RS2
[root@rs1 ~]# systemctl stop httpd #当RS1故障
[Administrator.WIN-20240602BIS] ➤ for i in {1..6}; do curl 172.25.254.100; done
#全部流浪被定向到RS2中
RS2 - 172.25.254.102
RS2 - 172.25.254.102
RS2 - 172.25.254.102
RS2 - 172.25.254.102
RS2 - 172.25.254.102
RS2 - 172.25.254.102
[root@rhel7-ka1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 172.25.254.102:80 Route 1 0 12 #RS1被踢出保留
RS2
#后端RS服务器都故障，启动Sorry Server
[root@rs2 ~]#systemctl stop httpd
[Administrator.WIN-20240602BIS] ➤ for i in {1..6}; do curl 172.25.254.100; done
sorry server
sorry server
sorry server
sorry server
sorry server
sorry server
[root@rhel7-ka1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 172.25.254.30:80 Route 1 0 3
#陆续启动RS1 RS2
[root@rhel7-ka1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 172.25.254.101:80 Route 1 0 3
-> 172.25.254.102:80 Route 1 0 9
#ka1故障，自动切换至ka2
[root@rhel7-ka1 ~]# systemctl stop keepalived.service
[root@rhel7-ka2 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 172.25.254.101:80 Route 1 0 0
-> 172.25.254.102:80 Route 1 0 0

实现其它应用的高可用性 VRRP Script

keepalived 利用 VRRP Script 技术，可以调用外部的辅助脚本进行资源监控，并根据监控的结果实现优先动态调整，从而实现其它应用的高可用性功能

VRRP Script 配置

定义脚本

vrrp_script ：自定义资源监控脚本， vrrp 实例根据脚本返回值，公共定义，可被多个实例调用，定

义在 vrrp 实例之外的独立配置块，一般放在 global_defs 设置块之后。

通常此脚本用于监控指定应用的状态。一旦发现应用的状态异常，则触发对 MASTER 节点的权重减至低于SLAVE 节点，从而实现 VIP 切换到 SLAVE 节点

vrrp_script <SCRIPT_NAME> {
script <STRING>|<QUOTED-STRING> #此脚本返回值为非0时，会触发下面OPTIONS执行
OPTIONS
}

调用脚本

track_script ：调用 vrrp_script 定义的脚本去监控资源，定义在 VRRP 实例之内，调用事先定义的

vrrp_script

track_script {
SCRIPT_NAME_1
SCRIPT_NAME_2
}

定义 VRRP script

vrrp_script <SCRIPT_NAME> { #定义一个检测脚本，在global_defs 之外配置
script <STRING>|<QUOTED-STRING> #shell命令或脚本路径
interval <INTEGER> #间隔时间，单位为秒，默认1秒
timeout <INTEGER> #超时时间
weight <INTEGER:-254..254> #默认为0,如果设置此值为负数，
#当上面脚本返回值为非0时
#会将此值与本节点权重相加可以降低本节点权重，
#即表示fall.
#如果是正数，当脚本返回值为0，
#会将此值与本节点权重相加可以提高本节点权重
#即表示 rise.通常使用负值
fall <INTEGER> #执行脚本连续几次都失败,则转换为失败，建议设为2以上
rise <INTEGER> #执行脚本连续几次都成功，把服务器从失败标记为成功
user USERNAME [GROUPNAME] #执行监测脚本的用户或组
init_fail #设置默认标记为失败状态，监测成功之后再转换为成功状态
}

调用 VRRP script

vrrp_instance test {
... ...
track_script {
check_down
}
}

实战案例：利用脚本实现主从角色切换和实现HAProxy高可用性

[root@rhel7-ka1 ~]# vim /mnt/check_lee.sh
#!/bin/bash
[ ！ -f "/mnt/lee" ]
[root@rhel7-ka1 ~]# chmod +x /mnt/check_lee.sh
[root@rhel7-ka1 ~]# vim /etc/keepalived/keepalived.conf
@@@@ 省略内容 @@@@
vrrp_script check_lee {
script "/mnt/check_lee.sh"
interval 1
weight -30
fall 2
rise 2
timeout 2
}
vrrp_instance web {
state MASTER
interface ens33
virtual_router_id 50
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.100 dev ens33 label ens33:0
}
track_script {
check_lee
}
}
[root@rhel7-ka1 ~]# touch /mnt/lee
[root@rhel7-ka1 ~]# tail -f /var/log/messages

设置脚本并设置权限

在KA1和KA2上进行配置haproxy的实现高可用

并在两个节点上启动内核参数

测试结果：

#在两个ka1和ka2先实现haproxy的配置
[root@rhel7-ka1 & ka2 ~]# vim /etc/haproxy/haproxy.cfg
listen webserver
bind 172.25.254.100:80
server web1 172.25.254.101:80 check
server web2 172.25.254.102:80 check
#在两个ka1和ka2两个节点启用内核参数
[root@rhel7-ka1 & ka2 ~]# vim /etc/sysctl.conf
net.ipv4.ip_nonlocal_bind = 1
[root@rhel7-ka1 & ka2 ~]# sysctl -p
#在ka1中编写检测脚本

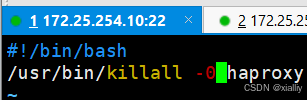

[root@rhel7-ka1 ~]# vim /etc/keepalived/scripts/haproxy.sh
#!/bin/bash
/usr/bin/killall -0 haproxy
[root@rhel7-ka1 ~]# chmod +X /etc/keepalived/scripts/haproxy.sh

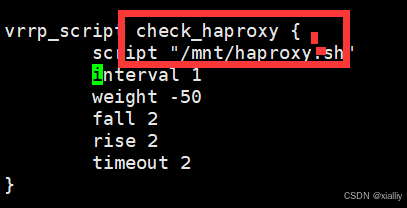

#在ka1中配置keepalived
[root@ka1-centos8 ~]#cat /etc/keepalived/keepalived.conf
vrrp_script check_haproxy {
script "/etc/keepalived/scripts/haproxy.sh"
interval 1
weight -30
fall 2
rise 2
timeout 2
}
vrrp_instance web {
state MASTER
interface ens33
virtual_router_id 50
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.100 dev ens33 label ens33:0
}

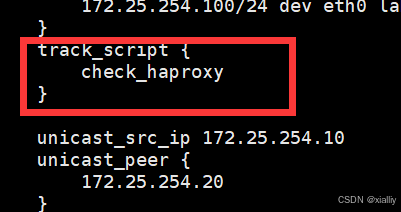

track_script {
check_haproxy
}
}

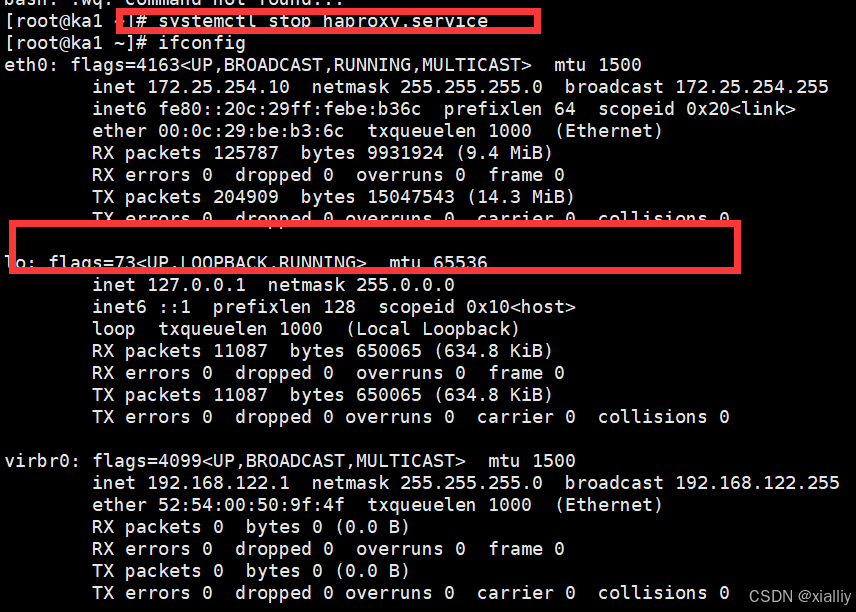

#测试

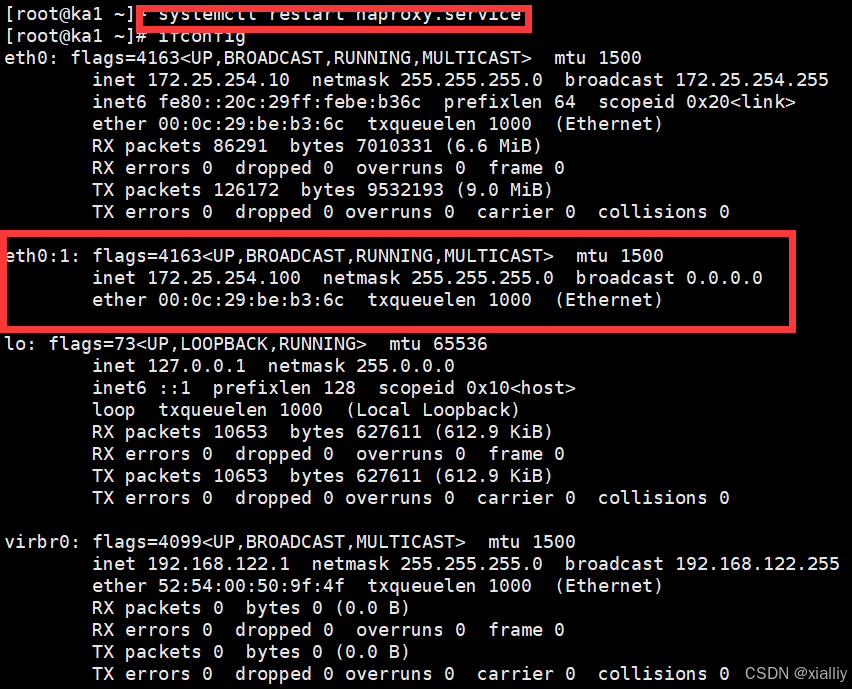

root@rhel7-ka1 ~]# systemctl stop haproxy.service
