AT89C52汇编

微机原理

一、AT89C52结构

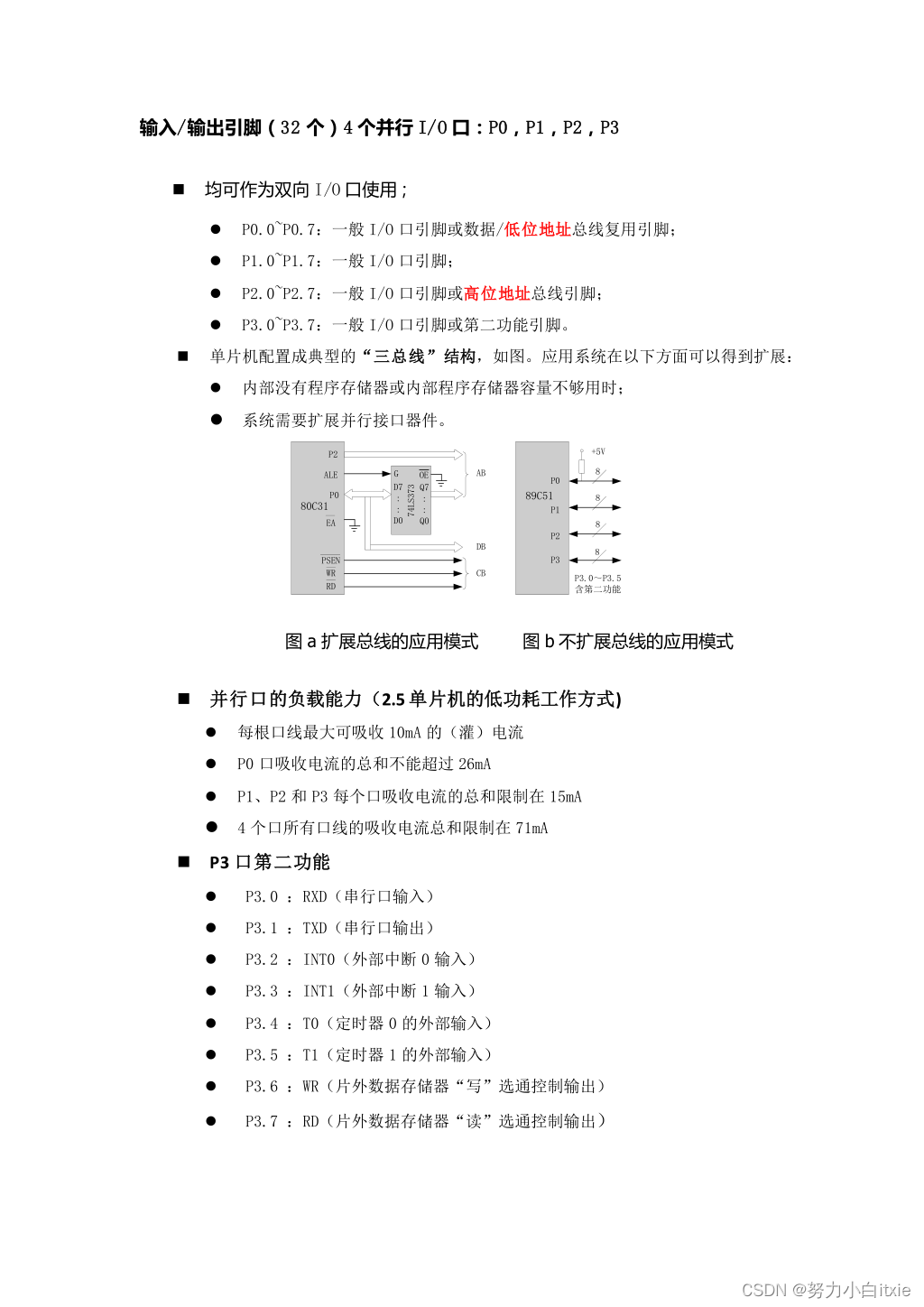

1.引脚

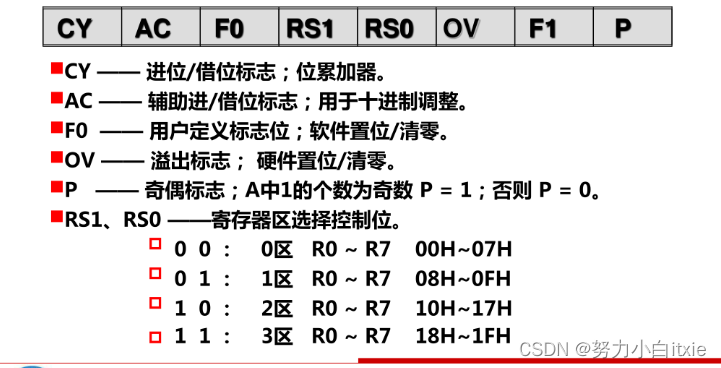

2.程序状态字PSW

二、AT89C52汇编指令

1.指令符号约定

符号指令	含义
A	累加器ACC
B	B寄存器，主要用于乘除指令，也可以作为通用寄存器使用
C	进位标志CY，在位操作中作为位运算的累加器，也被称为布尔累加器
Rn(n=0~7)	当前选中的工作寄存器组中的寄存器R0~R7之一
Ri(i=0~1)	当前选中的工作寄存器组中的寄存器R0或R1
@	间接寻址方式中，作为间接寻址寄存器的前缀
$	当前指令地址
#data	8位立即数
#data16	16位立即数
direct	8位直接地址，表示片内低128个RAM单元地址及SFR地址
addr11	11位目的地址
addr16	16位目的地址
rel	补码形式表示的8位相对偏移地址，其值在-127~+128范围内
bit	片内RAM或特殊功能寄存器SFR中某一可寻址位的位地址
/	位操作数的取反操作前缀符号
(x)	表示x地址所对应的单元或寄存器中的内容
((x))	表示以x单元或寄存器内容为地址间接寻址单元的内容
←	将箭头右边的内容送入箭头左边的单元中

2.指令系统的分类

2.1、按指令功能分类（功能）

数据传送指令29条、算术运算指令24条、逻辑运算指令24条、控制转移指令17条和位操作指令17条。

2.2、按指令所占字节数分类（空间）

单字节指令49条、双字节指令46条、三字节指令16条。

2.3、按指令执行时间分类（时间）

单周期指令65条、双周期指令44条和四周期指令2条。

功能属性是指一条指令的操作功能；空间属性是指一条指令在程序存储器中存储所占用的字节数；事件属性是指一条指令执行所需占用的时间。

3.寻址方式

序号	寻址方式	寄存器或存储空间
1	基本方式	寄存器寻址	寄存器R0~R7、A、B、AB、DPTR和C（布尔累计器）

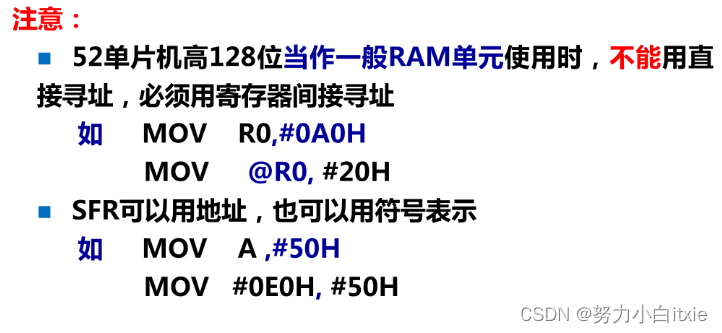

2		直接寻址	片内RAM低128字节、SFR

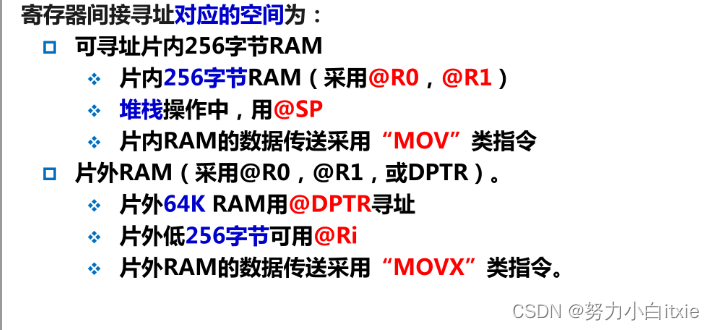

3		寄存器间接寻址	片内RAM（@R0、@R1、SP） 片外RAM（@R0、@R1、DPTR）
4		立即寻址	ROM（程序存储器）
5	扩展方式	变址寻址	ROM（@A+DPTR，@A+PC）
6		相对寻址	ROM（PC当前值的-128~+127字节）
7		位寻址	可寻址位（片内RAM的20H~2FH单元的位和部分SFR的位）

位寻址的实质是直接寻址，相对寻址的则是指令地址的寻址。

4.数据传送类指令

4.1、片内RAM和SFR数据传送指令

汇编指令	机器码	功能	代码长度	指令周期
MOV A,#data	74H,data	A←data	2	1
MOV A,direct	E5H,direct	A←direct	2	1
MOV A,Rn	E8H+n	A←(Rn)	1	1
MOV A,@Ri	E6H+i	A←((Ri))	1	1
MOV direct,A	F5H,direct	direct←(A)	2	1
MOV direct,#data	75H,direct,data	direct←data	3	2
MOV direct,direct	85H,原地址，目标地址	direct←(direct)	3	2
MOV direct,Rn	88H+n,direct	direct←(Rn)	2	2
MOV direct,@Ri	86H+i,direct	direct←((Ri))	2	2
MOV Rn,A	F8H+n	Rn←(A)	1	1
MOV Rn,#data	78H+n,data	Rn←data	2	1
MOV Rn,direct	A8H+n,direct	Rn←(direct)	2	2
MOV @Ri,A	F6H+i	(Ri)←(A)	1	1
MOV @Ri,#data	76H+i,data	(Ri)←data	2	1
MOV @Ri,direct	A6H+i,direct	(Ri)←(direct)	2	2
MOV DPTR,#data	90H,data	DPTR←data	3	2

4.2、片外RAM及I/O接口数据传送指令

汇编指令	机器码	功能	代码长度	指令周期
MOVX A,@Ri	E2H+i	A←((Ri))(读)	1	2
MOVX A,@RDPTR	E20H	A←((DPTR))(读)	1	2
MOVX @Ri,A	F2H+i	(Ri)←A(写)	1	2
MOVX @DPTR,A	F0H	A←DPTR(写)	1	2

4.3、查表指令

汇编指令	机器码	功能	代码长度	指令周期
MOVC A,@A+PC	83H	PC←(PC)+1, A←((A)+(PC))	1	2
MOVC A,@A+DPTR	93H	A←((A)+(DPTR))	1	2

4.4、数据交换指令

汇编指令	机器码	功能	代码长度	指令周期
XCH A,direct	C5H+,direct	(A)与(direct)交换	2	1
XCH A,Rn	C8H+n	(A)与(Rn)交换	1	1
XCH A,@Ri	C6H+i	(A)与((Ri))交换	1	1
XCHD A,@Ri	D6H+i	$$(A_{3-0})与((Ri{)}_{3-0})交换$$	1	1
SWAP A	C4H	$$(A_{3-0})与(A_{7-4})交换$$	1	1

4.5、堆栈操作指令

汇编指令	机器码	功能	代码长度	指令周期
PUSH direct	COH,direct	SP←(SP)+1,(SP)←(direct)	2	2
POP direct	DOH,direct	direct←((SP)),SP←(SP)-1	2	2

累加器ACC必须全写，不能只写A。

5.算术运算类指令

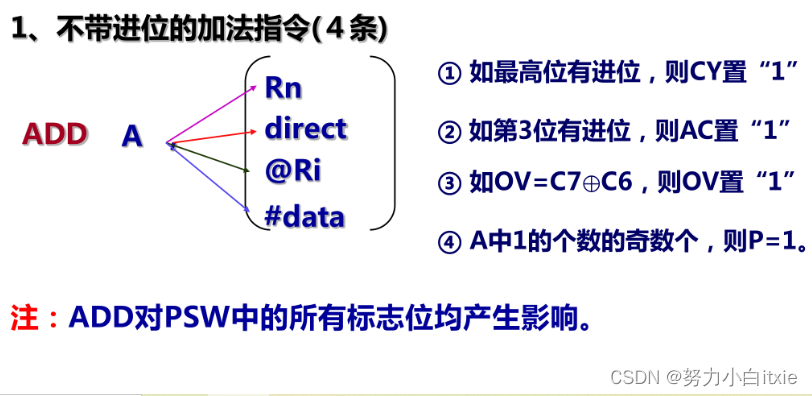

5.1、加法运算指令

汇编指令	机器码	功能	代码长度	指令周期
ADD A,#data	24H,data	A←(A)+data(不带进位)	2	1
ADD A,direct	25H,direct	A←(A)+(direct)(不带进位)	2	1
ADD A,Rn	28H+n	A←(A)+(Rn)(不带进位)	1	1
ADD A,@Ri	26H+i	A←(A)+((Ri))(不带进位)	1	1
ADDC A,#data	34H,data	A←(A)+data+©(带进位)	2	1
ADDC A,direct	35H,direct	A←(A)+(direct)+©(带进位)	2	1
ADDC A,Rn	38H+n	A←(A)+(Rn)+©(带进位)	1	1
ADDC A,@Ri	36H+i	A←(A)+((Ri))+©(带进位)	1	1
INC A	04H,data	A←(A)+1(加1)	1	1
INC direct	05H,direct	A←(direct)+1(加1)	2	1
INC Rn	08H+n	A←(Rn)+1(加1)	1	1
INC @Ri	06H+i	A←((Ri))+1(加1)	1	1
INC DPTR	A3H	DPTR←(DPTR)+1(加1)	1	2
DA A	D4H	若(A3-0)>9或(AC)=1,则(A3-0)←(A3-0)+6 若(A7-4)>9或（C）=1,则(A7-4)←(A~7-4)+6(十进制调整，BCD码)	1	1

5.2、减法运算指令

汇编指令	机器码	功能	代码长度	指令周期
SUBB A,#data	94H,data	A←(A)-data-（C）(带借位)	2	1
SUBB A,direct	95H,direct	A←(A)-(direct)-（C）	2	1
SUBB A,Rn	98H+n	A←(A)-(Rn)-（C）	1	1
SUBB A,@Ri	96H+i	A←(A)-((Ri))-（C）	1	1
DEC A	14H,data	A←(A)-1(减1)	1	1
DEC direct	15H,direct	A←(direct)-1	2	1
DEC Rn	18H+n	A←(Rn)-1	1	1
DEC @Ri	16H+i	A←((Ri))-1	1	1

5.3、乘除运算指令

汇编指令	机器码	功能	代码长度	指令周期
MUL AB	A4H	A←AXB结果低八位,B←AXB结果高八位	1	4
DIV AB	84H	A←A/B的商,B←A/B的余数	1	4

6.逻辑操作类指令

汇编指令	机器码	功能	代码长度	指令周期
ANL A,#data	54H,data	A←(A)∧data(与)	2	1
ANL A,direct	55H,direct	A←(A)∧(direct)	2	1
ANL A,Rn	58H+n	A←(A)∧(Rn)	1	1
ANL A,@Ri	56H+i	A←(A)∧((Ri))	1	1
ANL direct,A	52H,direct	direct←(direct)∧(A)	2	1
ANL direct,#data	53H,direct,data	direct←(direct)∧data	3	1
ORL A,#data	44H,data	A←(A)∨data(或)	2	1
ORL A,direct	45H,direct	A←(A)∨(direct)	2	1
ORL A,Rn	48H+n	A←(A)∨(Rn)	1	1
ORL A,@Ri	46H+i	A←(A∨((Ri))	1	1
ORL direct,A	42H,direct	direct←(direct)∨(A)	2	1
ORL direct,#data	43H,direct,data	direct←(direct)∨data	3	2
XRL A,#data	64H,data	A←(A)⊕data(异或)	2	1
XRL A,direct	65H,direct	A←(A)⊕(direct)	2	1
XRL A,Rn	68H+n	A←(A)⊕(Rn)	1	1
XRL A,@Ri	66H+i	A←(A)⊕((Ri))	1	1
XRL direct,A	62H,direct	direct←(direct)⊕(A)	2	1
XRL direct,#data	63H,direct,data	direct←(direct)⊕data	3	1
CLR A	E4H	A←0(清零)	1	1
CPL A	F4H	$$A\leftarrow \overline{(A)}(取反)$$	1	1
RR A	03H	$$A_{6-0}\leftarrow (A_{7-1}),A_7\leftarrow (A_0)(循环移位)$$	1	1
RRL A	13H	$$(A_{6-0})\leftarrow (A_{7-1}),C\leftarrow (A_0),(A_7)\leftarrow C$$	1	1
RL A	23H	$$(A_{7-1})\leftarrow A_{6-0},(A_0)\leftarrow A_7$$	1	1
RLC A	33H	$$(A_{7-1})\leftarrow A_{6-0},C\leftarrow (A_7),(A_0)\leftarrow C$$	1	1

7.控制转移指令

7.1、无条件转移指令

汇编指令	机器码	功能	代码长度	指令周期
SJMP rel	80H,rel	PC←(PC)+2+rel(相对转移)	2	2
AJMP addr11	$$a_{10}{a}_9{a}_{8}00001B,a_7-a_0$$	$$PC\leftarrow (PC)+2,P{C}_{10-0}\leftarrow addr11(绝对转移)$$	2	2
LJMP addr16	$$02H,add{r}_{15-8},add{r}_{7-0}$$	PC←addr16(长转移)	3	2
JMP @A+DPTR	73H	PC←A+(DPTR)(间接转移，散转)	1	2

7.2、条件转移指令（相对寻址）

汇编指令	机器码	功能	代码长度	指令周期
JZ rel	60H,rel	若(A)=00H,则PC←(PC)+2+rel 若(A)≠00H,则PC←(PC)+2	2	2
JNZ rel	70H,rel	若(A)≠00H,则PC←(PC)+2+rel 若(A)=00H,则PC←(PC)+2	2	2
CJNE A,#data,rel	B4H,data,rel	若(A)=data，则PC←(PC)+3 若(A)>data,则PC←(PC)+3+rel,C←0 若(A)<data,则PC←(PC)+3+rel,C←1	3	2
CJNE A,direct,rel	B5H,direct,rel	若(A)=(direct),则PC←(PC)+3 若(A)>(direct),则PC←(PC)+3+rel,C←0 若(A)<(direct),则PC←(PC)+3+rel,C←1	3	2
CJNE Rn,#data,rel	B6H+n,data,rel	若(Rn)=data，则PC←(PC)+3 若(Rn)>data,则PC←(PC)+3+rel,C←0 若(Rn)<data,则PC←(PC)+3+rel,C←1	3	2
CJNE @Ri,#data,rel	B1H+i,data,rel	若((Ri))=data，则PC←(PC)+3 若((Ri))>data,则PC←(PC)+3+rel,C←0 若((Ri))<data,则PC←(PC)+3+rel,C←1	3	2
DJNZ direct,rel	D5H,direct,rel	先direct←(direct)-1,再判断 若(direct)≠00H,则PC←(PC)+3+rel 若(direct)=00H,则PC←(PC)+3	3	2
DJNZ Rn,rel	D8H+n,rel	先Rn←(Rn)-1,再判断 若(Rn)≠00H,则PC←(PC)+3+rel 若(Rn)=00H,则PC←(PC)+3	2	2

7.3、子程序调用指令

汇编指令	机器码	功能	代码长度	指令周期
ACALL addr11	$$a_{10}{a}_9{a}_{8}10001B,a_7-a_0$$	PC←(PC)+2(绝对调用) SP←(SP)+1,(SP)←(PC7-0) S←(SP)+1,(SP)←(PC15-8) PC10-0←addr11	2	2
LCALL addr16	$$12H,addr_{15-8},addr_{7-0}	PC←(PC)+3(长调用) SP←(SP)+1,(SP)←(PC7-0) S←(SP)+1,(SP)←(PC15-8) PC10-0←addr16	3	2

7.4、返回指令与空操作指令

汇编指令	机器码	功能	代码长度	指令周期
RET	22H	PC15-8←((SP)),(SP)←(SP)-1(中断服务程序) PC7-0←((SP)),(SP)←(SP)-1	1	2
RETI	32H	PC15-8←((SP)),(SP)←(SP)-1(中断服务程序) PC7-0←((SP)),(SP)←(SP)-1	1	2
NOP	00H	PC←(PC)+1(可以实现延时1μs)	1	1

8.位操作指令

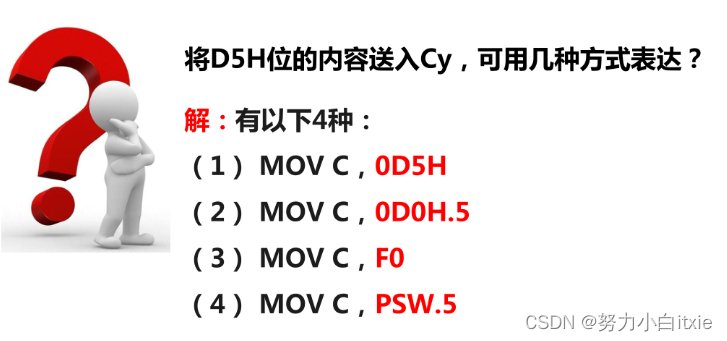

位地址的表示方法：

1. 直接用位地址，如D4H；
2. 用特殊功能寄存器名加位数，如PSW.4；
3. 用SFR直接地址加位数，如D0H.4；
4. 用位名称，如RS1。

8.1、位传送指令

汇编指令	机器码	功能	代码长度	指令周期
MOV C,bit	A2H,bit	C←(bit)	2	1
MOV bit,C	92H,bit	bit←（C）	2	2

8.2、位清0与位置1指令

汇编指令	机器码	功能	代码长度	指令周期
CLR C	C3H	C←0	1	1
CLR bit	C2H,bit	bit←0	2	1
SETB C	D3H	C←1	1	1
SETB bit	D2H,bit	bit←1	2	1

8.3、位逻辑运算指令

汇编指令	机器码	功能	代码长度	指令周期
ANL C,bit	82H,bit	C←（C）∧(bit)	2	2
ANL C,/bit	B0H,bit	$$C\leftarrow (C)\wedge (\overline{bit})$$	2	2
ORL C,bit	72H,bit	C←（C）∨(bit)	2	2
ORL C,/bit	A0H,bit	$$C\leftarrow (C)\vee (\overline{bit})$$	2	2
CPL C	B3H	$$C\leftarrow (\overline{C})$$	1	1
CPL bit	B2H,bit	$$bit\leftarrow (\overline{bit})$$	2	1

8.4位条件转移指令(相对寻址)

汇编指令	机器码	功能	代码长度	指令周期
JC rel	40H,rel	若（C）=1,则PC←（PC）+2+rel 若（C）=0,则PC←(PC)+2	2	2
JNC rel	50H,rel	若（C）=0,则PC←(PC)+2+rel 若（C）=1,则PC←(PC)+2	2	2
JB bit,rel	20H,bit,rel	若(bit)=1,则PC←(PC)+3+rel 若(bit)=0,则PC←(PC)+3	3	2
JNB bit,rel	30H,bit,rel	若(bit)=0,则PC←(PC)+3+rel 若(bit)=1,则PC←(PC)+3	3	2
JBC bit,rel	10H,bit,rel	若(bit)=1,则PC←(PC)+3+rel 且(bit)←0 若(bit)=0,则PC←(PC)+3	3	2

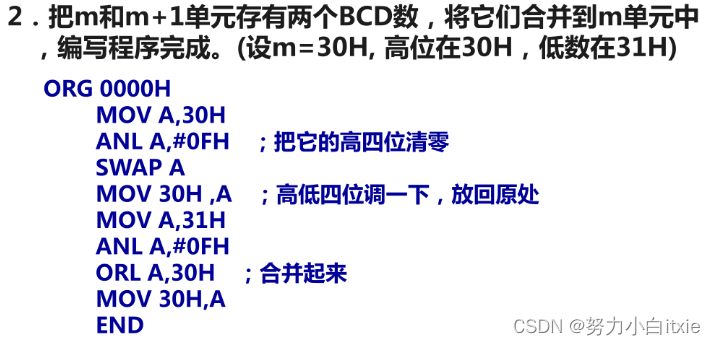

8.5案例

上面第二行#1FH为最后一个工作寄存器存储单元，所以INC后为20H（位寻址区）。

三、汇编语言程序设计

AT89C52单片机的常用伪指令有ORG、END、EQU、DB、DW、DS和BIT等。

1.伪指令

1.1、汇编起始伪指令ORG

格式：[标号：]ORG 16位地址

功能：规定程序块或数据块在程序存储器中存放的起始地址。

1.2、汇编结束指令END

格式：[标号：]END [表达式]

功能：结束汇编。汇编程序遇到END伪指令后即结束汇编。处于END之后的程序，汇编程序不予处理。

1.3、等值伪指令EQU

格式：字符名称 EQU 操作数

功能：将操作数赋予规定的字符名称。

注：”字符名称“不是标号，不能使用”:”做分隔符；”操作数可以是一个数值，也可以是一个已经定义的名字或可以求值的表达式。用EQU指令赋值以后字符名称可以用作数据地址、代码地址、位地址或直接当做一个立即数使用。字符所赋值可以是8位或16位二进制数。必须先赋值后使用。

1.4、定义字节伪指令DB

各式：[标号:] DB 8位二进制数表

功能：DB指令是在程序存储器中，从指定的地址单元开始，定义若干个8位内存单元的内容，用来在程序存储器的某一部分存入一组8位二进制数，也可以是引号引起来的字符，或者将一个表格存入程序存储器，汇编以后会影响程序存储器的内容。（存入数据为十六进制形式，一般2000H单元开始存）。

1.5、定义字伪指令DW

各式：[标号:] DW 16位二进制数表

功能：DW指令是在程序存储器中，从指定的地址单元开始，定义若干个16位数据。一个16位数据要占两个存储单元，其中高8位存入地址单元，低8位存入高地址单元。

注：DB和DW伪指令都只对程序存储器起作用，不能对数据存储器的内容进行赋值或进行初始化工作。

1.6、定义存储区伪指令DS

各式：[标号:] DS 表达式

功能：从指定标号（或地址）开始，保留指定数目（表达式的值）的字节单元作为备用存储区，供程序运行使用（用于程序存储器）。这些单元的初值为0。

1.7、位定义伪指令BIT

格式：字符名称 BIT 位地址

功能：将位地址赋予指定的字符名称。

四、输入/输出方式与中断

5.1

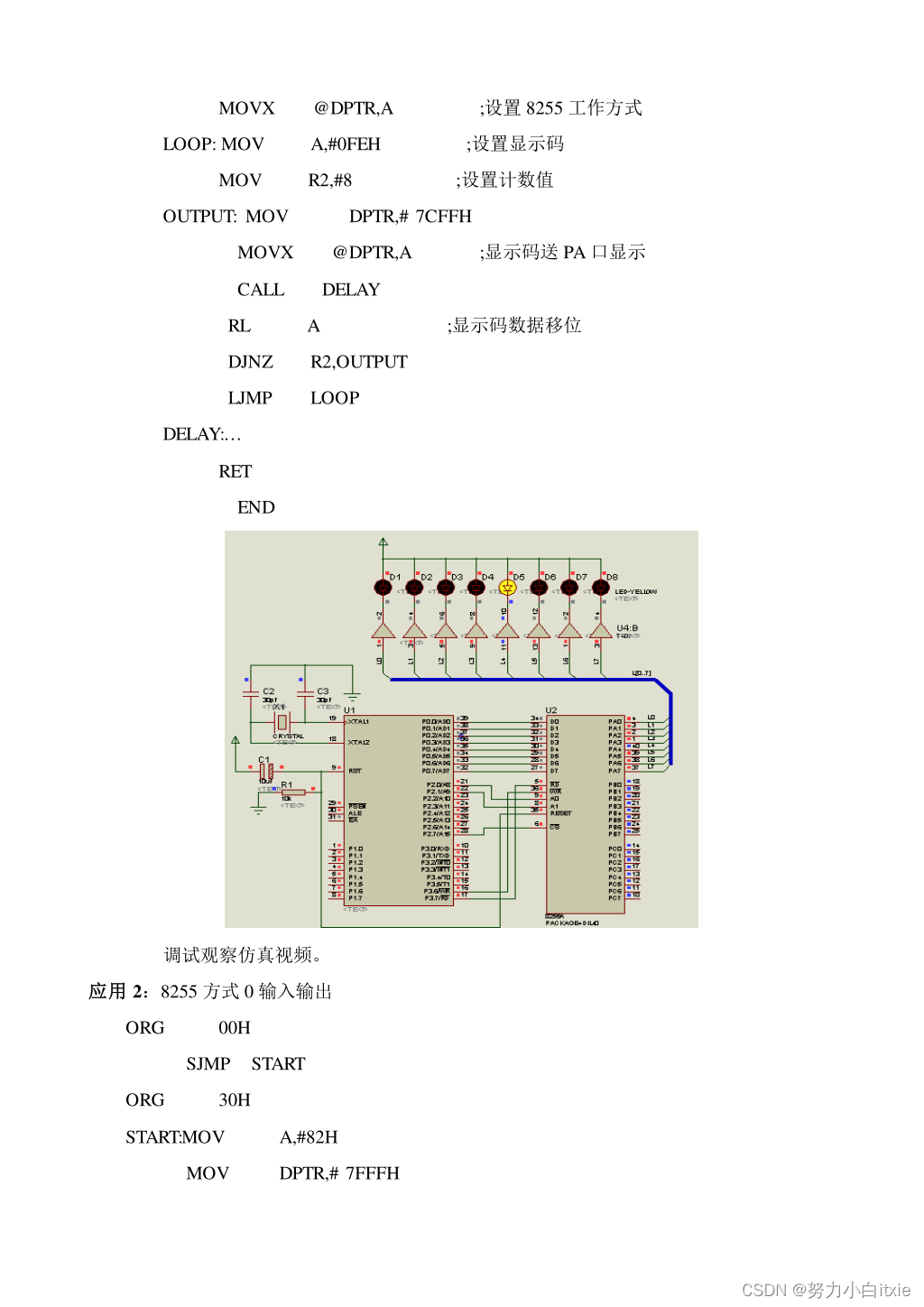

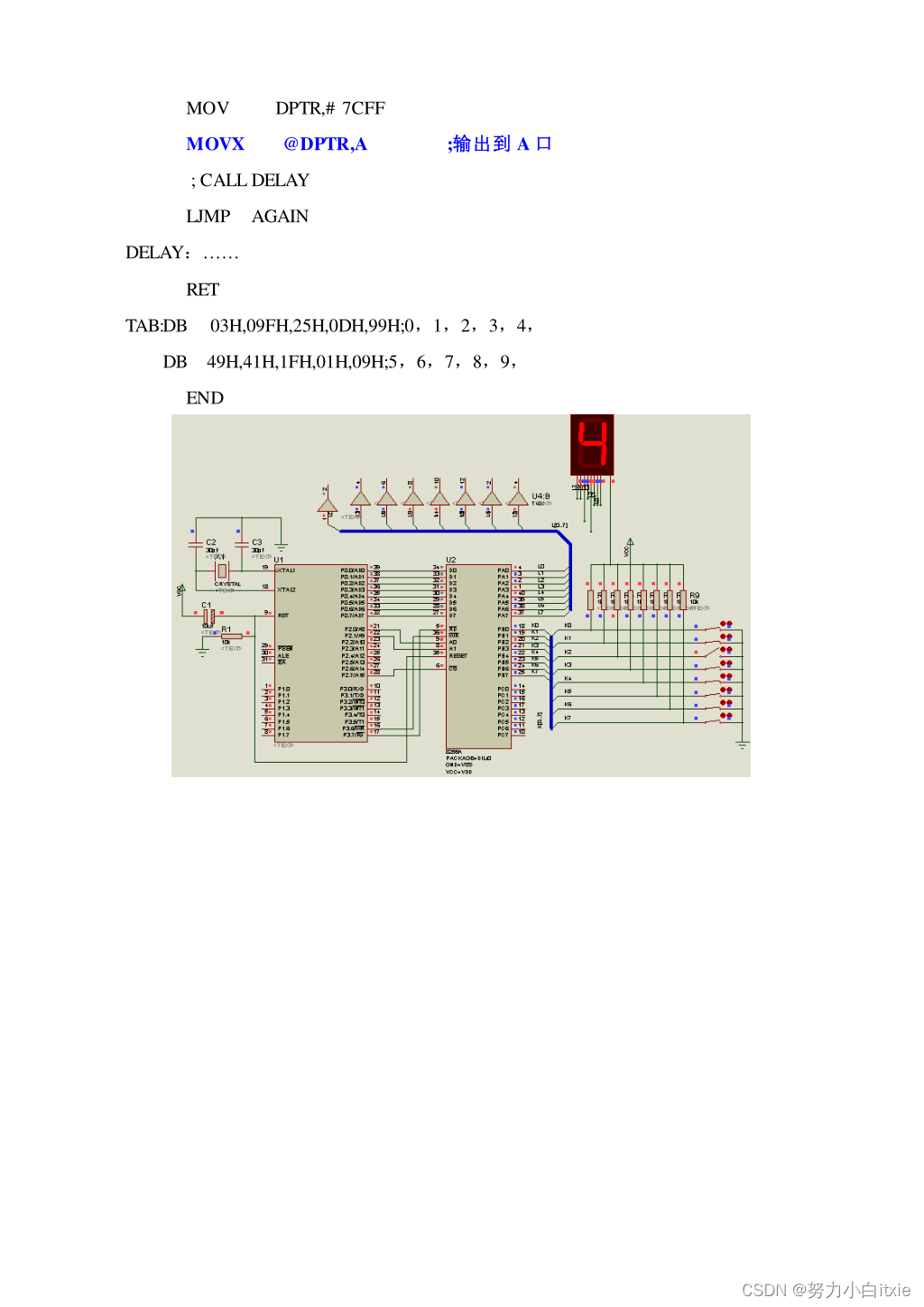

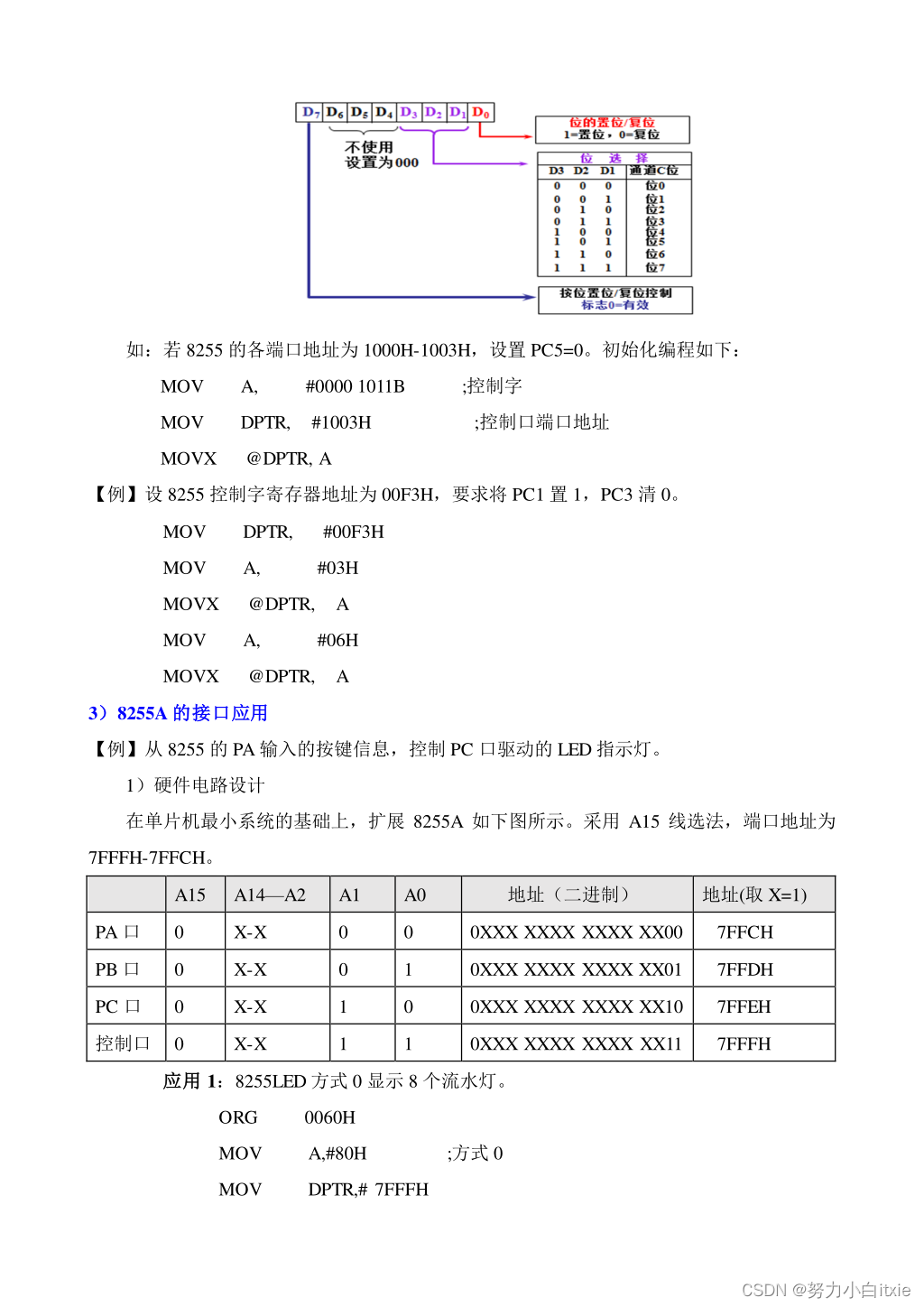

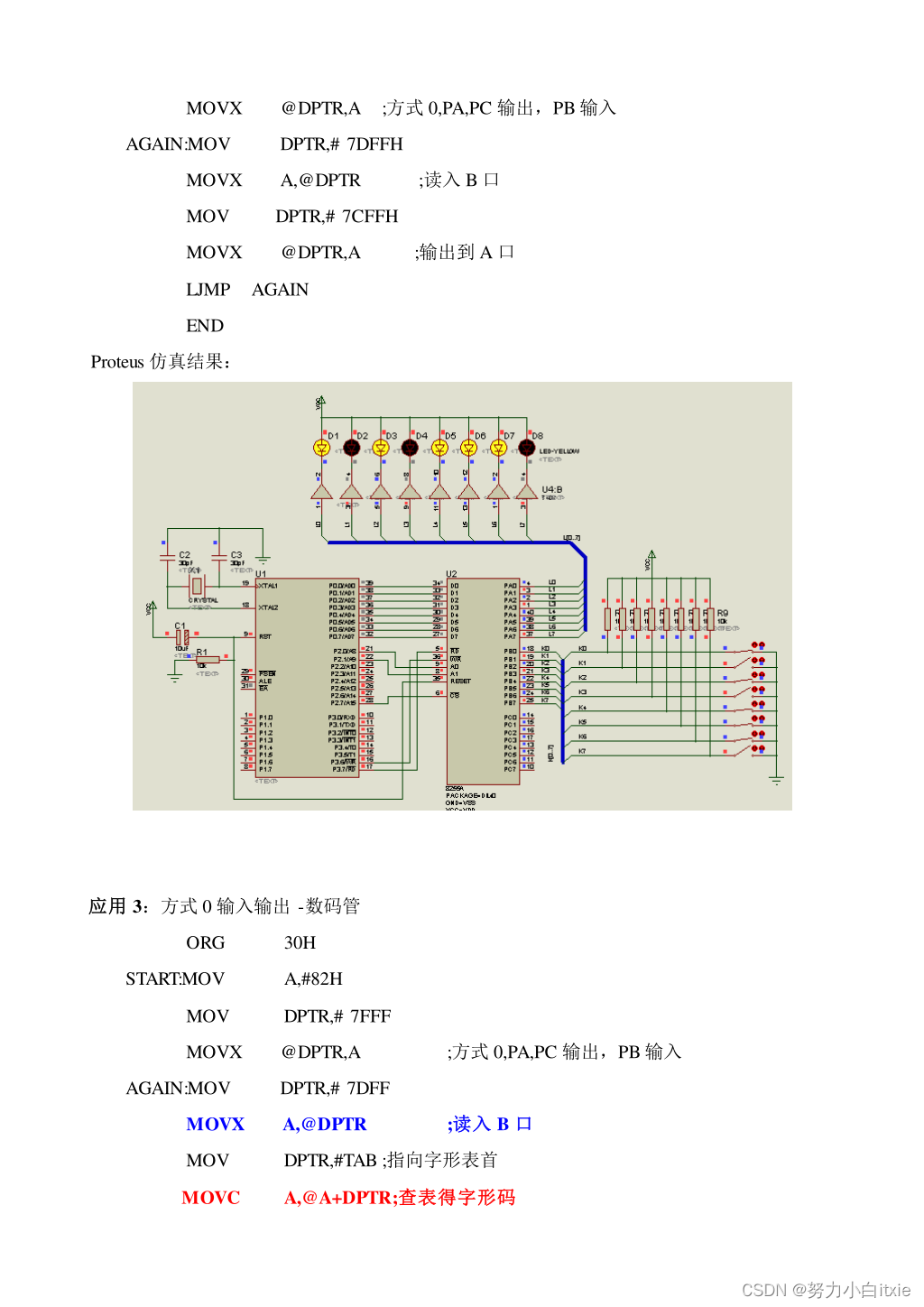

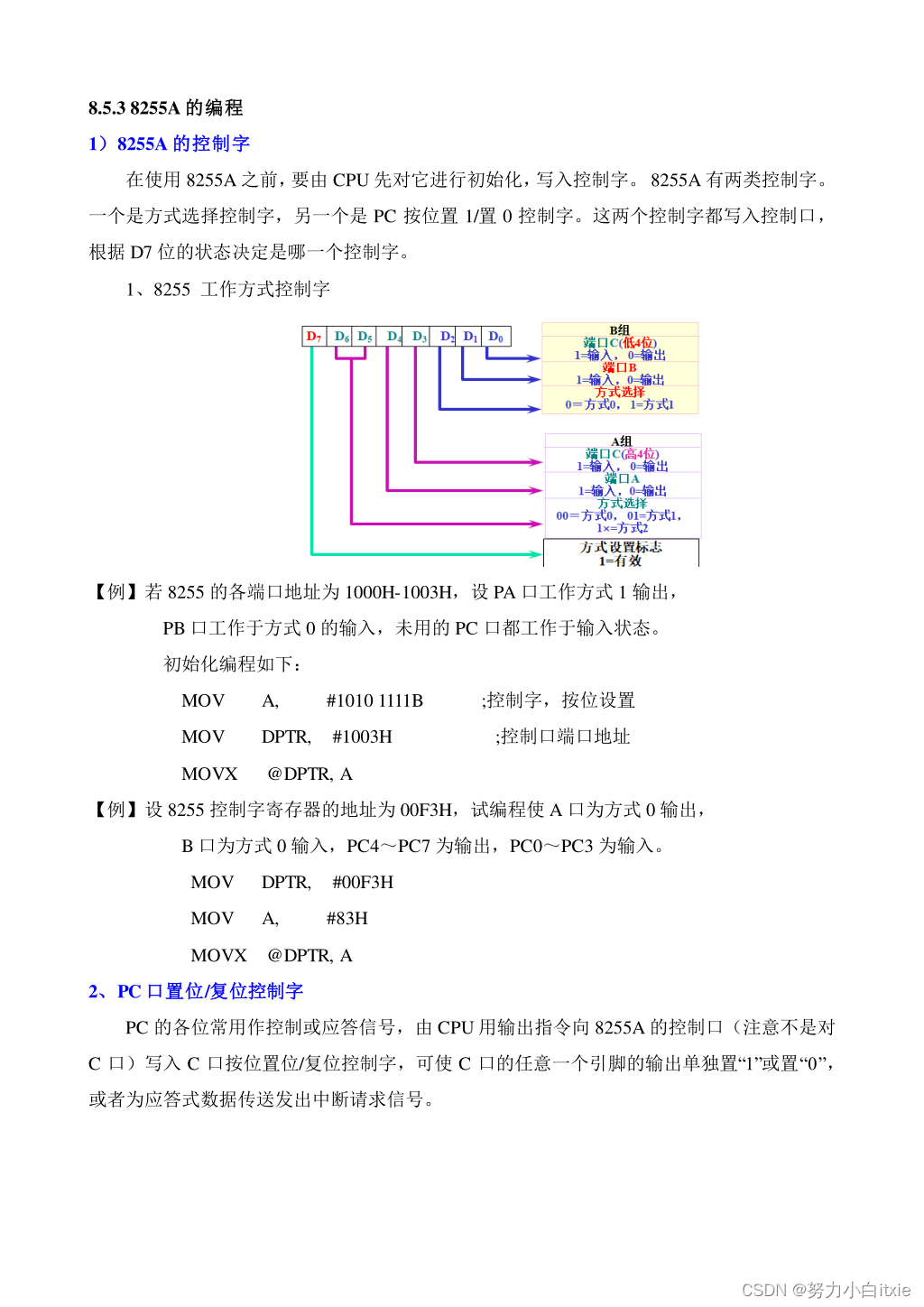

五、8255A
