51单片机用一个按键控制8个LED灯的闪烁，每次在按键按下四次后8个LED每隔0.5秒闪烁十次

文章目录

• • 概要
  • 代码
  • PROTEUS仿真

概要

  用一个按键控制8个LED灯的闪烁，每次在按键按下四次后8个LED每隔0.5秒闪烁十次(4个LED亮4个LED灭)，然后全部熄灭。下一次再按下四次按键后，LED再闪烁十次，如此重复。按键控制和0.5秒间隔控制，请用定时计数器中断方式进行，可不考虑按键抖动，时钟频率为12MHz。

请用PROTEUS绘制原理图，编写程序，给出程序和运行截图。

代码

提示：这里可以添加技术名词解释

#include <REGX52.H>
#include <intrins.h>

#define u8 unsigned char  //定义字符类型
#define u16 unsigned int
#define led P2   //定义IO口P2为led
#define led_out 0xAA
u8 x = led_out;
u8 state = 0;
bit flag = 0;

void Delay(u16 xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}
void init()//初始化，即打开各中断开关
{
	 TMOD &= 0xF0;		//设置定时器模式
	 TMOD |= 0x01;		//设置定时器模式
	 TH0=0xFC; //定时器0装初值
     TL0=0x18; //同上
     IT0=1;//外部中断0为跳变沿触发方式
     EA=1;//开总中断
     EX0=1;//打开外部中断0
	 TR0=1;//打开定时器0运行开关
	 IP=0x01;//设置int0优先级为高，与PX0=1；等效
}
void int0() interrupt 0  //外部中断0的执行程序。
{
	switch(state)
	{
		case 0:	if(!P3^2){ flag = 0; state = 2;}else{flag = 0; state = 0;} break;
		case 1: if(!P3^2){ flag = 0; state = 2;}else{flag = 0; state = 1;}  break;
		case 2: if(!P3^2){ flag = 0; state = 3;}else{flag = 0; state = 2;}  break;
		case 3: if(!P3^2){ flag = 0; state = 4;ET0=1;x = led_out;}else{flag = 0; state = 3;} break;
		//状态3打开定时器中断 led灯初始化
		case 4: if(!P3^2){ flag = 1; state = 1;}else{flag = 0; state = 4;}  break;
		//状态4，标志位拉高
	}
}
void t0() interrupt 1  //定时器
{
	static unsigned int T0Count1,T0Count2;
	 TH0=0xFC; //定时器0装初值
     TL0=0x18; //同上
     T0Count1++; //记录定时器经过的时间
	 T0Count2++;
	if(T0Count1 >= 500)		//每0.5S闪烁一次
	{
		x = _crol_(x,1);	//每0.5S位移一次，实现0.5S闪烁1次
		T0Count1 = 0;
	}else
	{
		x = x;
	}
	if(T0Count2 >= 10000) //5S闪烁10次
	{
		x = 0xff;		  //熄灭LED灯
		T0Count2 = 0;
		ET0 = 0;		 //关闭中断
	}
}

void main()//主函数
{
	init();	  //初始化
	while(1)
	{
		if(flag)	//标志信号位高电平时，点亮led灯
		{
			led = x;
		}
		else
			led = 0xff;
	}
}

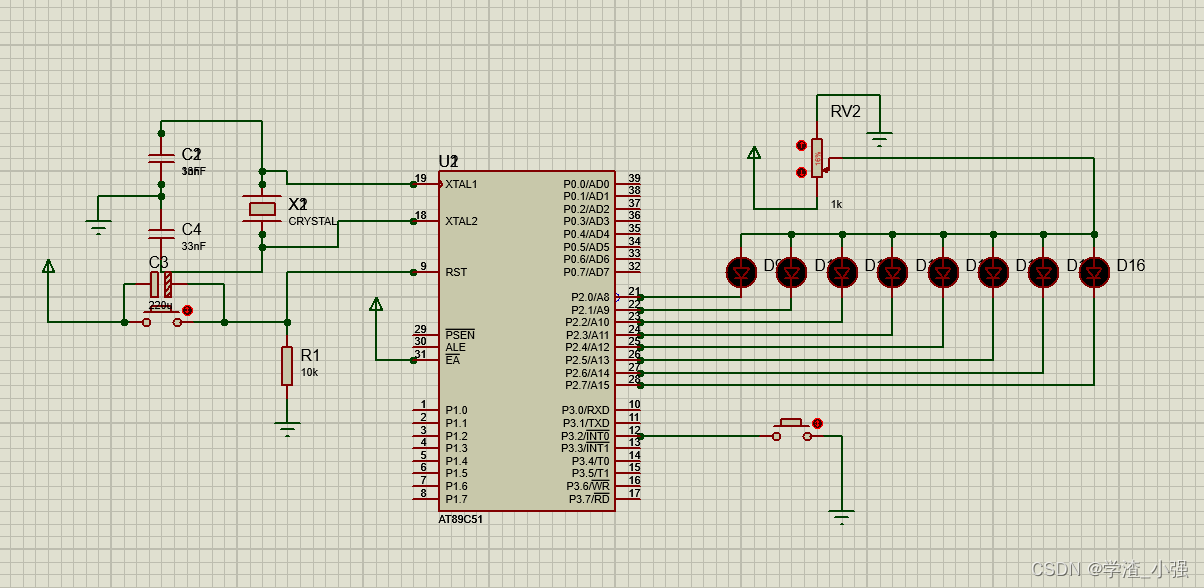

PROTEUS仿真

提示：这里可以添加技术细节
