前言

         关于本实验其实很简单，主要是学习AT 指令的基础知识和利用 AT 指令完成对智能手机实验开发系统开机的实验，以下我会对本实验用到的AT指令进行整理，也会对该实验相关的操作进行展示。

---

一、AT指令是什么？

        AT 即Attention，AT指令集是从终端设备(Terminal Equipment，TE)或数据终端设备(Data Terminal Equipment，DTE)向终端适配器(Terminal Adapter， TA)或数据电路终端设备(Data Circuit Terminal Equipment，DCE)发送的。通过TA，TE发送AT指令来控制移动台(Mobile Station，MS)的功能，与GSM 网络业务进行交互。用户可以通过AT指令进行呼叫、短信、电话本、数据业务、传真等方面的控制。90年代初，AT指令仅被用于Modem操作。没有控制移动电话文本消息的先例，只开发了一种叫SMS BlockMode的协议，通过终端设备(TE)或电脑来完全控制 。

二、实验相关AT指令的整理

1.该实验（L1860C 开机初始化）流程图

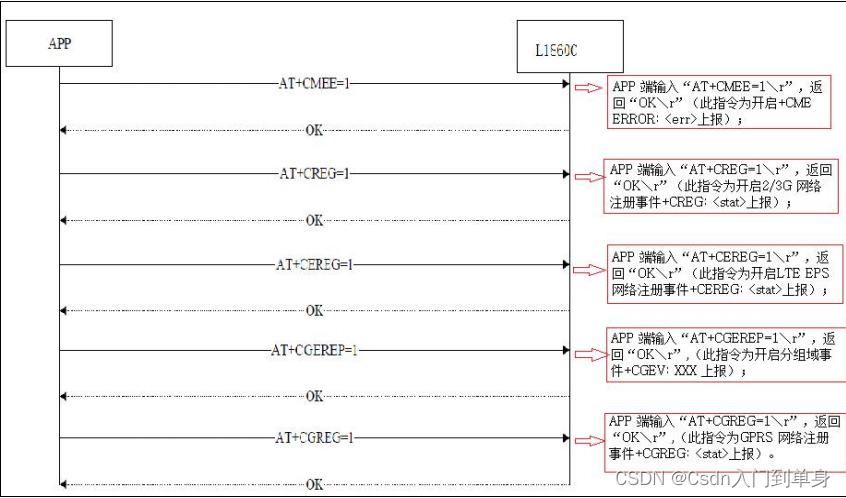

L1860C 开机初始化流程图见图（图中的AT指令就是本实验需要用的指令详情见图）

 L1860C 开机初始化流程图

2.本实验用到的相关AT指令整理

注意：如果AT指令执行成功，“OK”字符串返回；
如果AT 指令语法错误或AT 指令执行失败， “ERROR”字符串返回。

AT命令简要说明

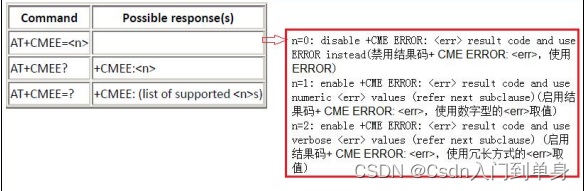

AT+CMEE	报告移动设备的错误。 这个命令决定允许或不允许用结果码“+CMEERROR:”或者“+CMSERROR:”代替简单的“ERROR”

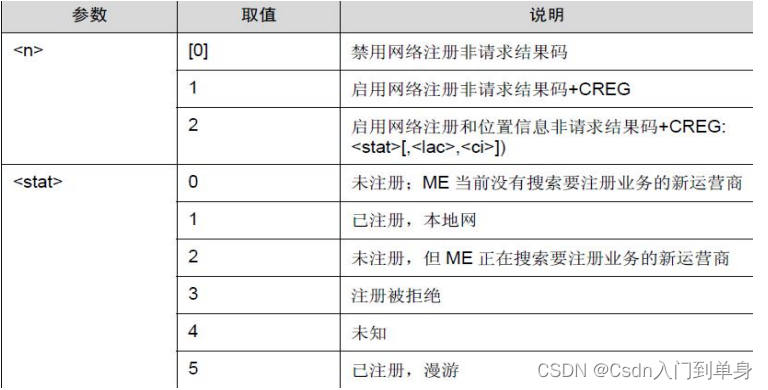

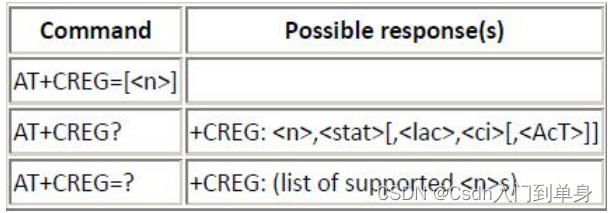

AT+CREG	网络注册。获得手机的注册状态。 AT+CREG? +CREG: 0,1

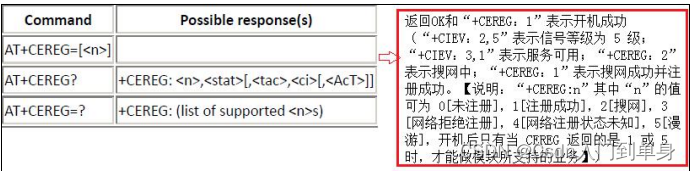

AT+CEREG	表示开启 4G 网络注册事件

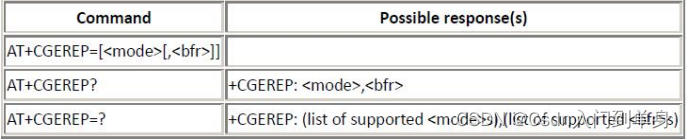

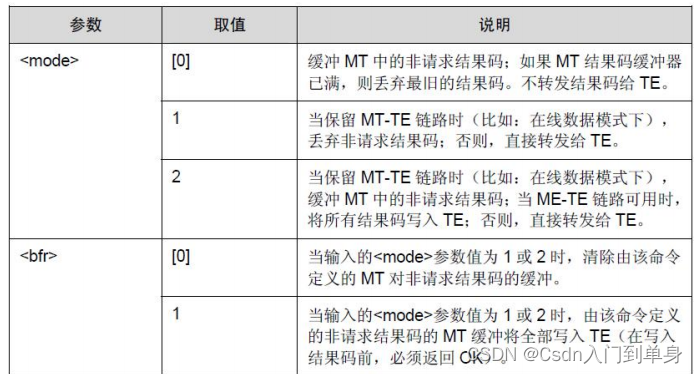

AT+CGEREP	表示开启分组域事件，可在 GPRS MT 或网络侧发生某些事件时，启用或禁用 从 MT 发送非请求结果码 +CGEV: XXX 到 TE

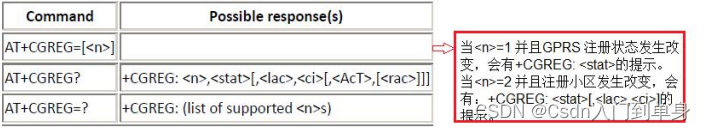

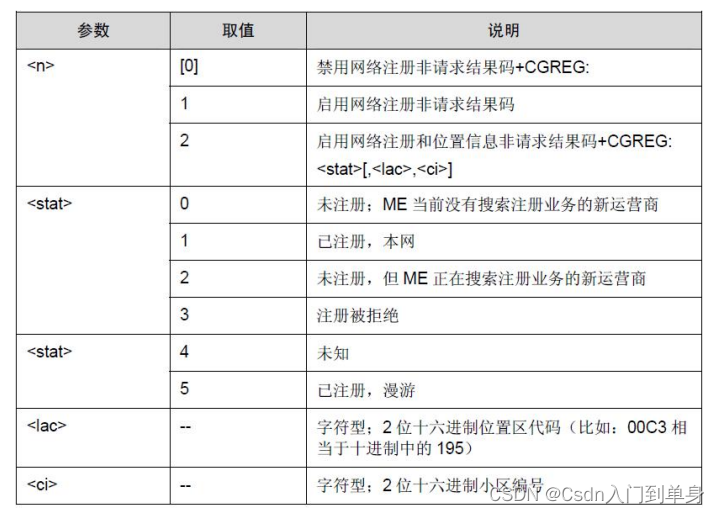

AT+CGREG	设置命令控制关于 GPRS 注册状态一些中间结果码的显示

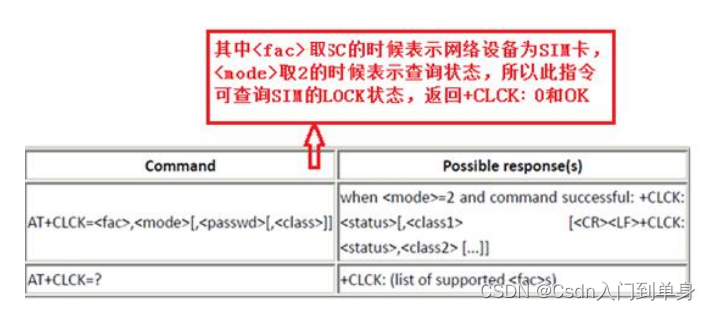

AT+CLCK	执行命令锁定、解锁、查询 ME 或网络设备 <fac>

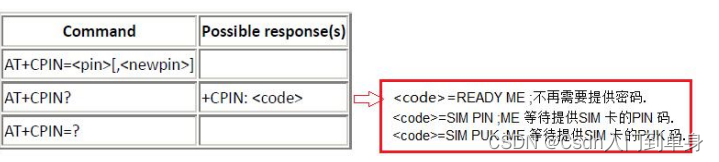

AT+CPIN	使用设置命令，可向 ME 发送操作必需的密码。

---

三、实验步骤及操作

        1．插上天线（四根天线都要插）和电源线（不拨动开关），装入一张可以正常使用的中国移动的手机卡。

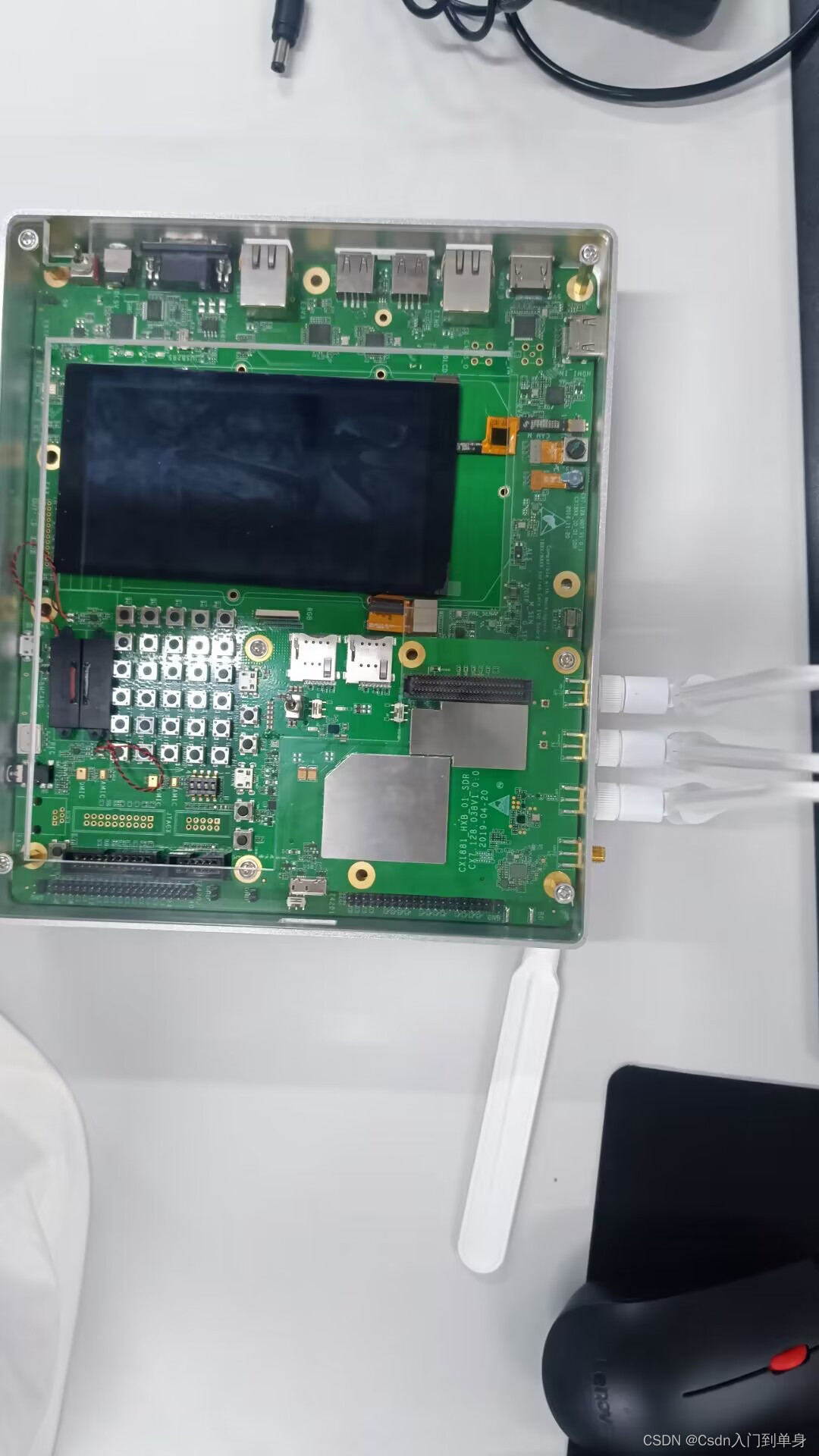

安装天线

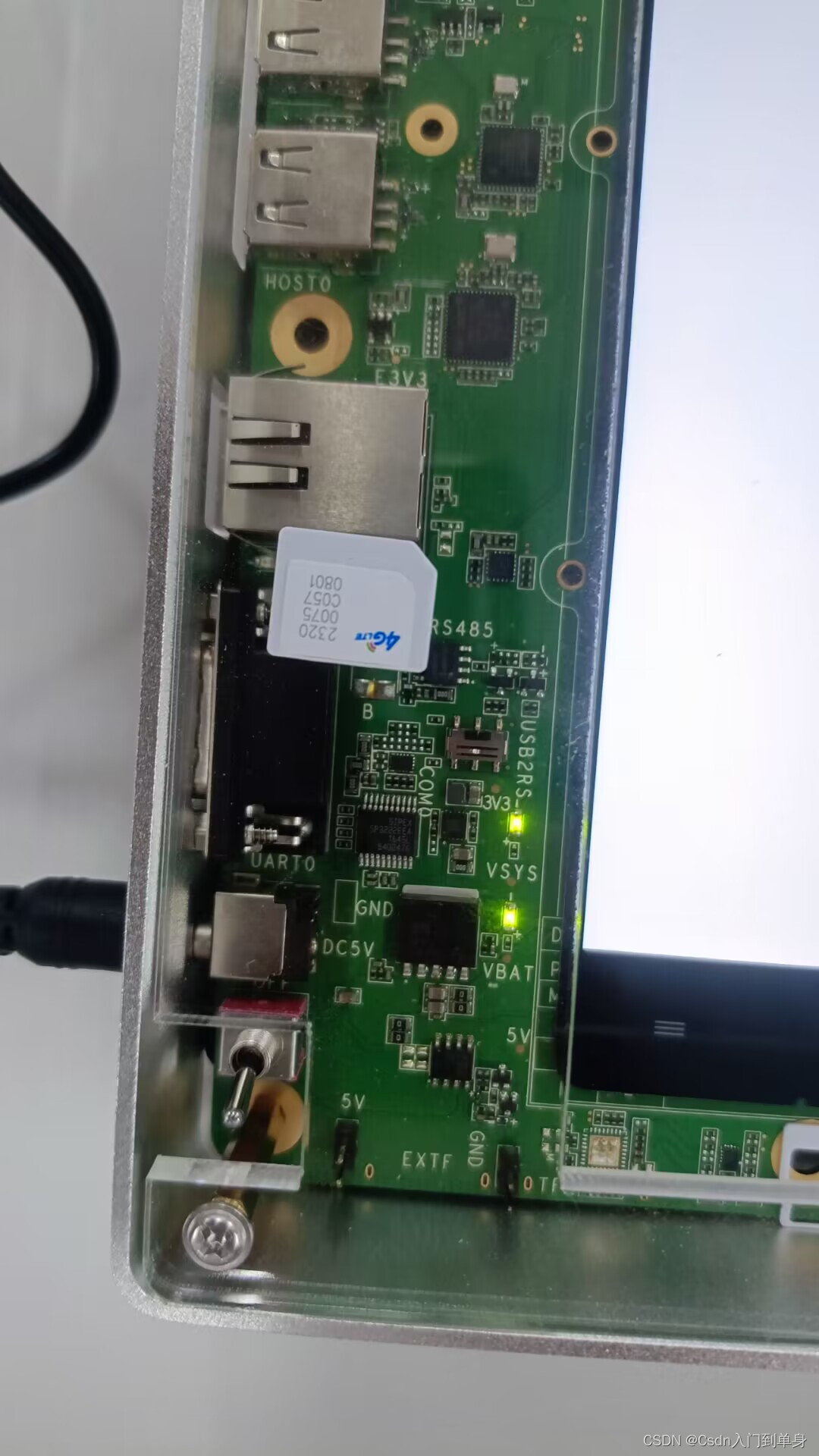

插入电源线

左下角是电源开关可以拨动它到OFF(这里我把它打开了）

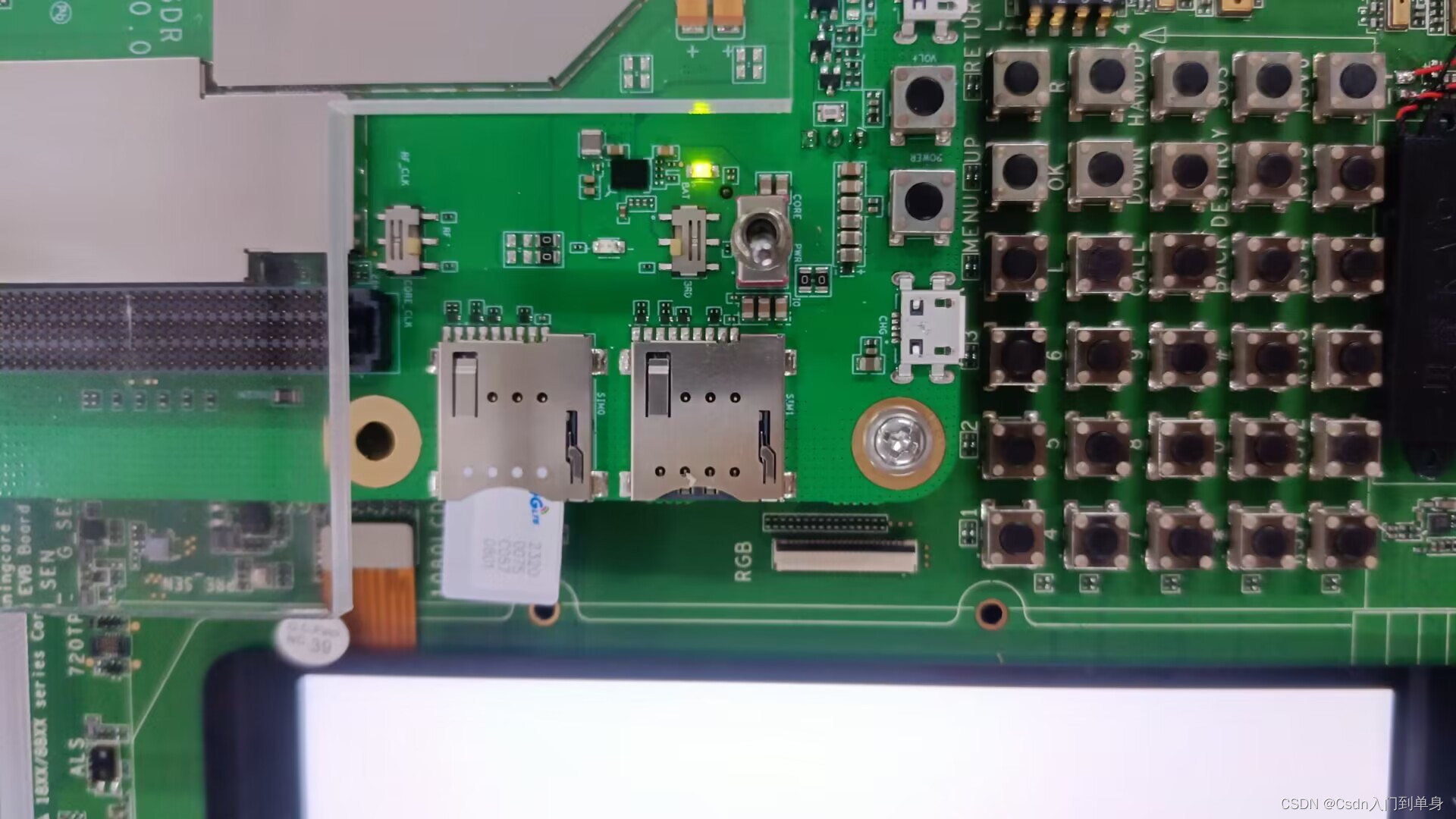

装入话卡

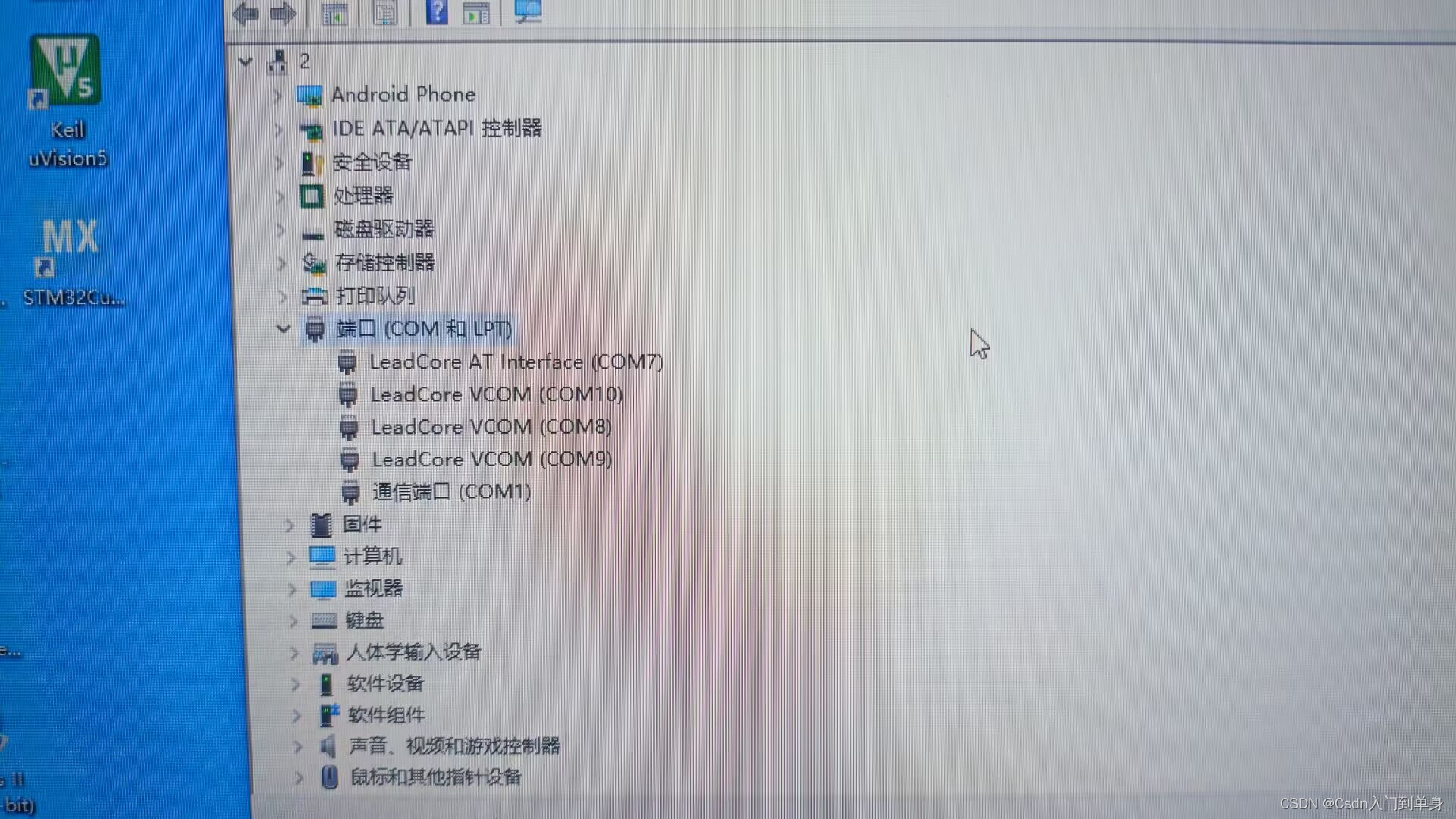

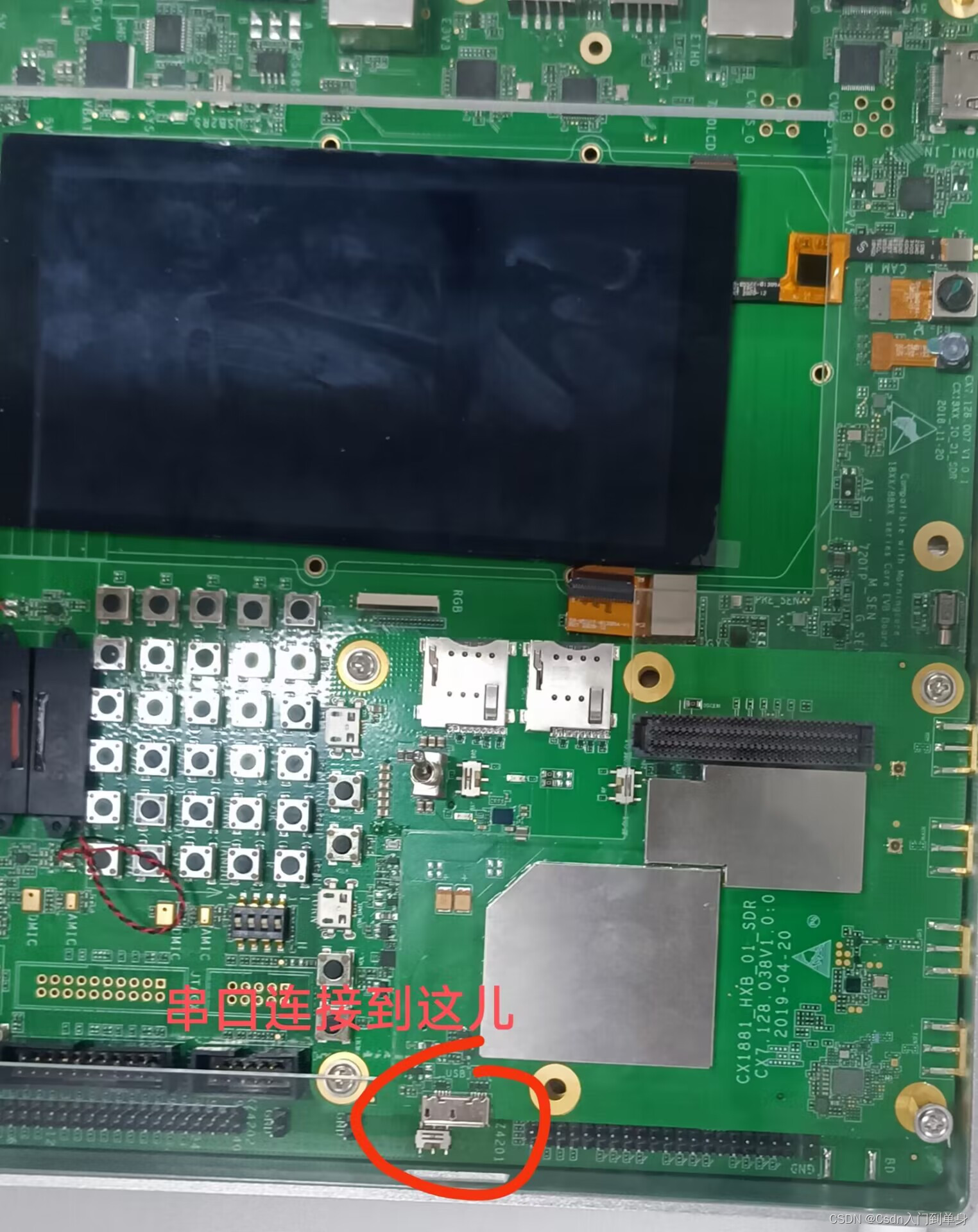

         2.将 USB 线缆一端接电脑的 USB 接口，另外一端接智能手机实验开发系统的 USB 接口，打开智能手机实验开发系统电源（也就是拨动左下角的开关），这时候电脑会提示发现新硬件，右键点击我的电脑，选择设备管理器。设备管 理器中可以看到虚拟出来的串口（每台电脑不一样，COM 号也有所差别）

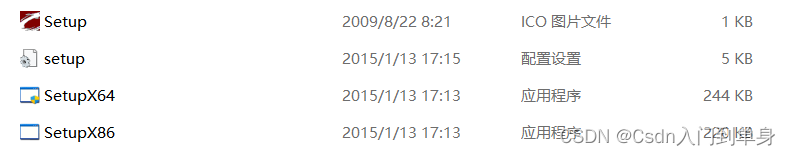

 如果USB接上了没有发现以上四个L开头的端口说明没有安装驱动，要重装一下驱动

 看电脑的配置装x64还是x86

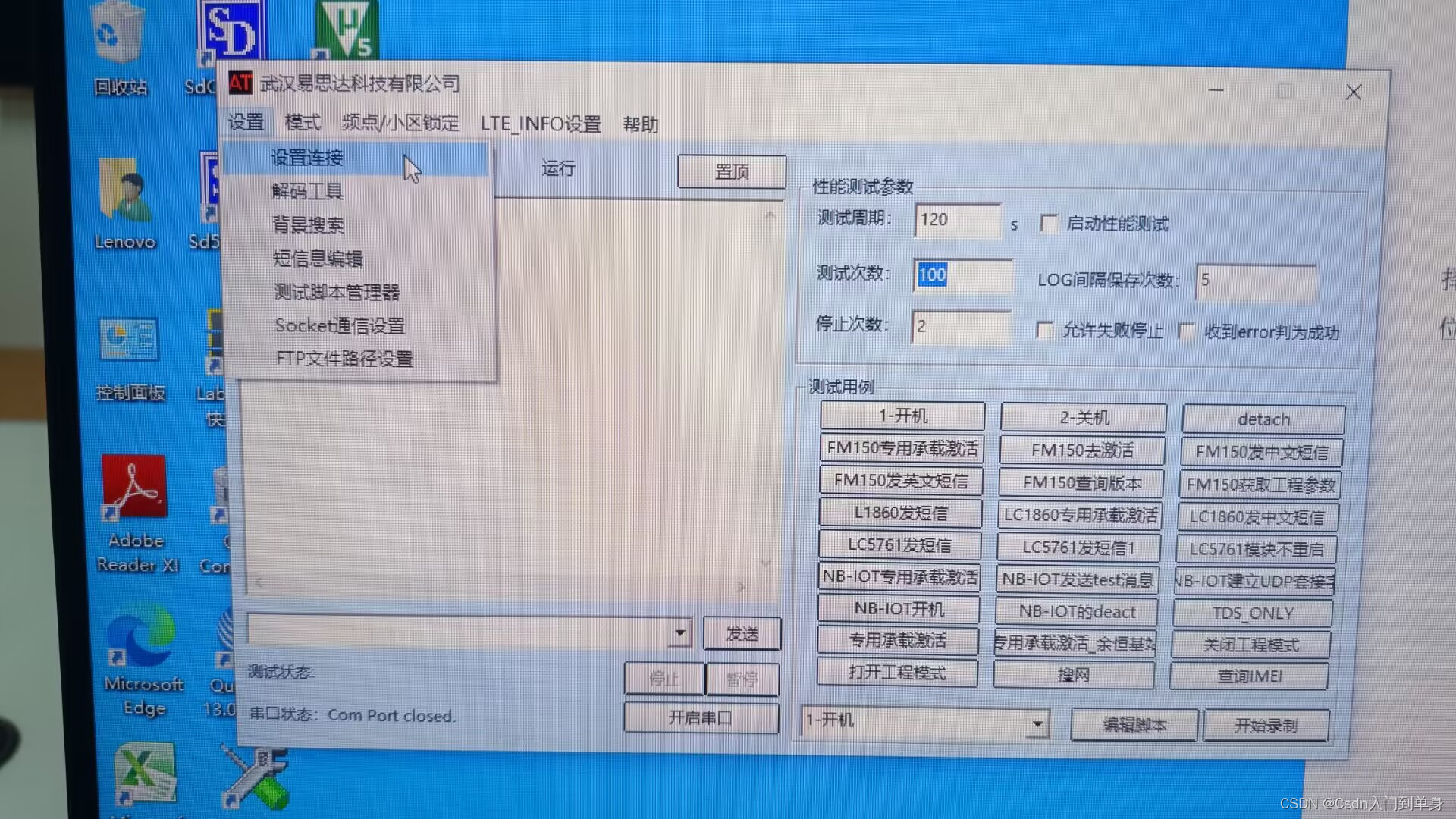

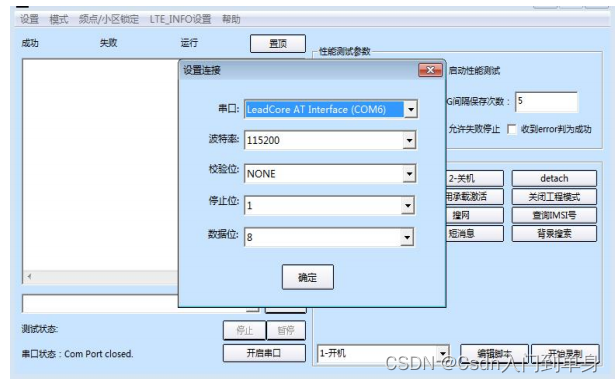

 3.打开 UeTester ，打开 UeTester 后，点击设置，选择设置连接，串口选择 LeadCore AT Interface（COM*）对应的串口号，这里是 COM6，波特率设置为 115200，无校验位，8 位数据，1 位停止位，点击“打开”串口。



串口选择 LeadCore AT Interface （COM*）对应的串口号

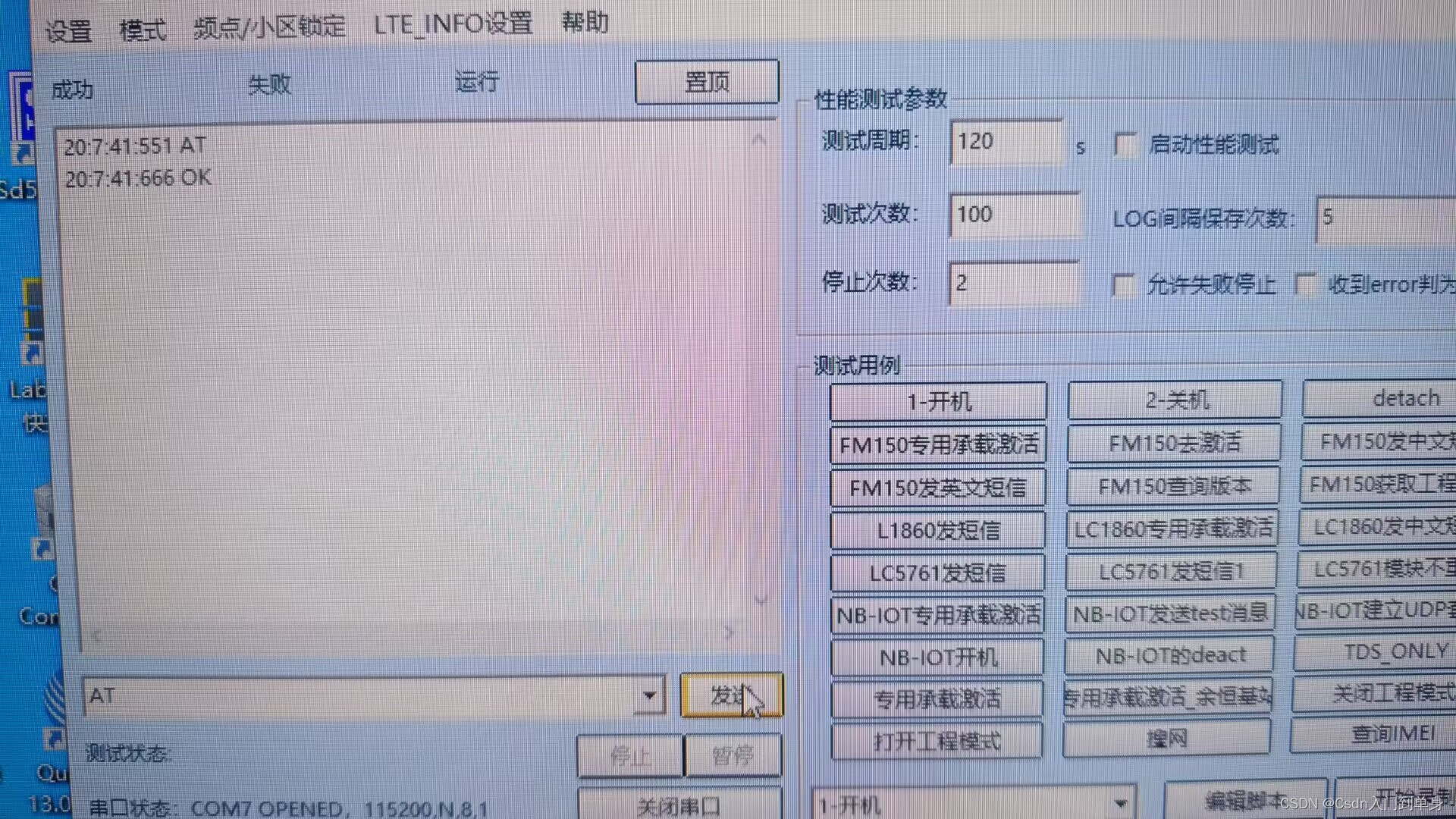

 4.在发送框中输入“AT”，然后点击发送，若返回 OK 则表明模块与串口联通。

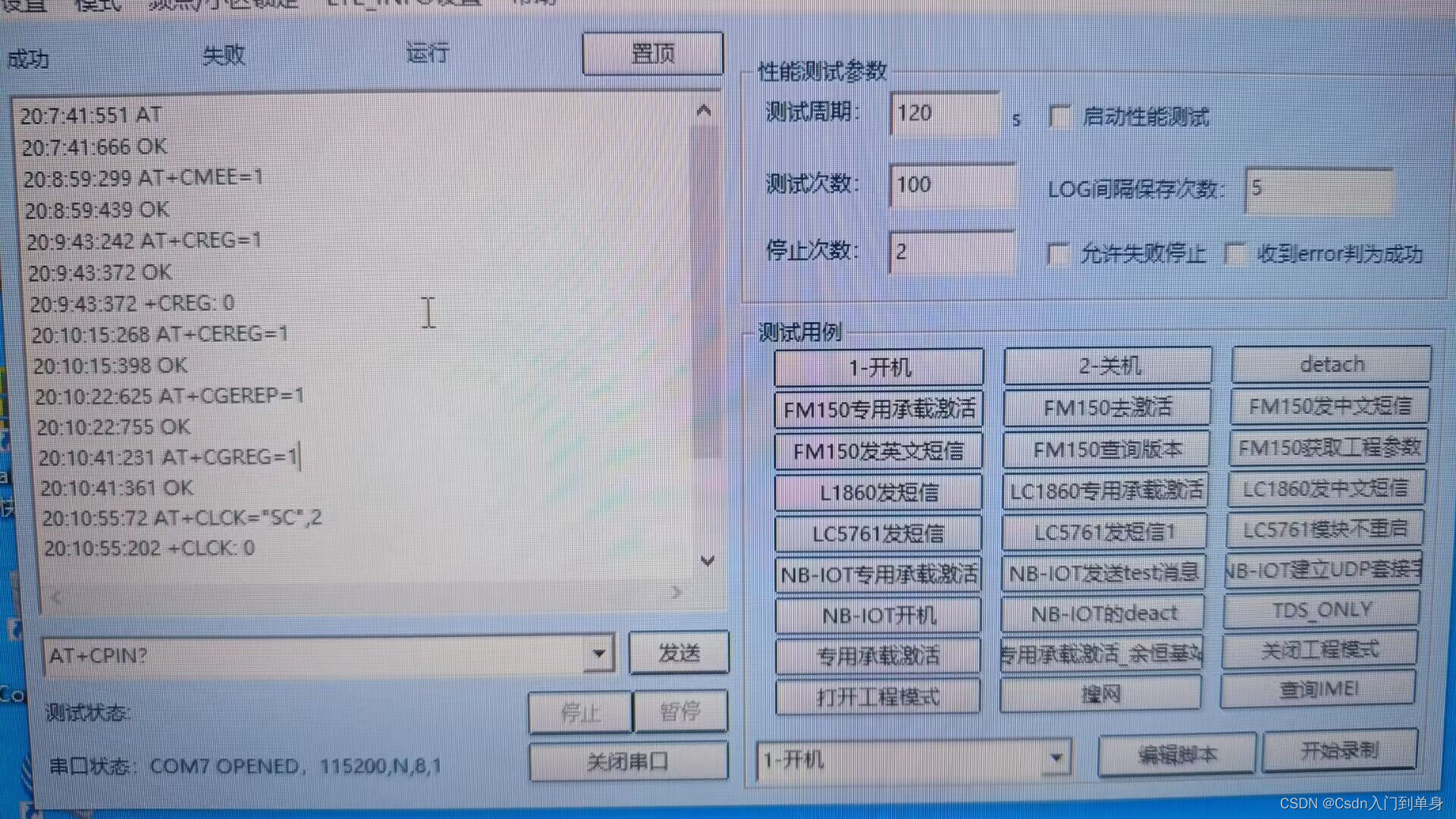

 5.依次在发送框输入以下指令（注：这里AT指令的含义可以参考本章AT指令整理）

在发送框中输入 “AT +CMEE=1” ，点击发送。

在发送框中输入 “AT+CREG=1” ，点击发送。

在发送框输入 “AT+CEREG=1” ，点击发送。

在发送框中输入 “AT+CGEREP=1” ，点击发送。

在发送框中输入 “AT+CGREG=1” ，点击发送。

在发送框中输入 “AT+CLCK="SC",2” ，点击发送。

在发送框中输入 “AT+CPIN ？ ” ，点击发送。

 这样就完成了开机流程测试实验
