静态路由及静态BFD解释记录

已于 2024-04-12 08:52:39 修改
阅读量1k 收藏 12
点赞数 5
分类专栏： 华为ensp 文章标签： ensp 华为 BFD
于 2024-04-09 22:51:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_64231944/article/details/137568646
版权
文章讨论了静态路由的局限性，引入BFD协议用于快速检测链路故障，并通过实例说明如何在AR2路由器上配置BFD以联动静态路由，实现实时路径切换。通过抓包分析验证了BFD在连通性检测中的作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

静态路由短板分析

什么是BFD？

 为什么使用BFD？BFD解决了什么问题？

那么如何能让AR2感知到，然后会自动切换其他路径呢？

BFD配置原理

 ensp配置BFD实验

路由器主要配置

 检查配置结果

 测试连通性

​编辑

 抓包分析

静态路由短板分析

静态路由其配置简单、方便，但其短板也是非常明显的，它无法根据拓扑的变化做出动态的响应，无法根据网络拓扑的变化而变化，此时就需要使用一些技术或机制来解决这类问题。

什么是BFD？

BFD是Bidirectional Forwarding Detection的缩写，是一种网络协议，用于快速检测网络中链路的故障。它可以在毫秒级别内检测到链路故障，从而迅速通知网络设备进行路径切换，提高网络的可靠性和稳定性。

BFD可被用于检测网络中的链路状况，IP可达性等，BFD可以与多种协议或机制进行联动，以确保它们更加可靠的工作，例如静态路由、OSPF、ISIS、BGP、VRRP、PIM及MPLS LSP等。

 为什么使用BFD？BFD解决了什么问题？

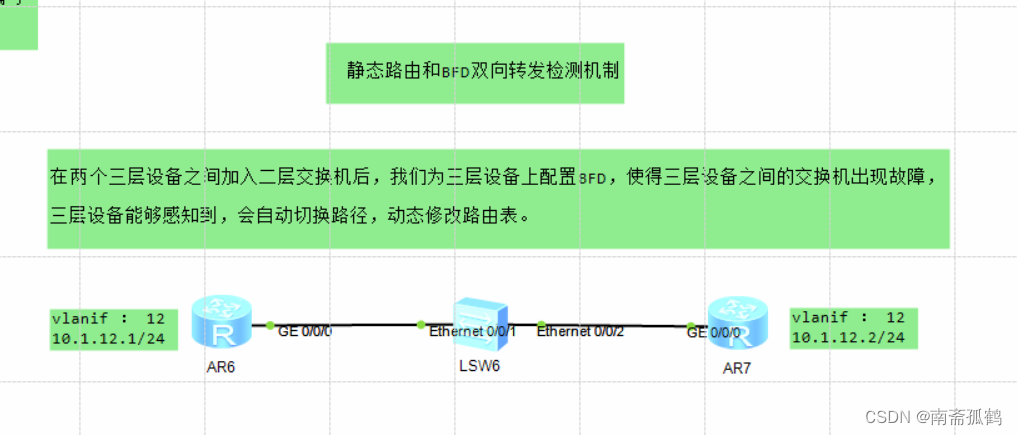

根据以上拓扑情景，在AR2与AR1间加入一个交换机，此时我们假设已经在AR2和AR1上配置了各自到对方的静态路由，此时假设R2的GE0/0/0口或者LSW与R2间发生故障，

然而如果只配置了静态路由，此时AR2发送经过交换机到AR1的数据仍旧会按照原来的静态路由表转发数据，他并不会知道这里已经走不通了，备份路由无法浮现切换，那么网络就中断了，

那么如何能让AR2感知到，然后会自动切换其他路径呢？

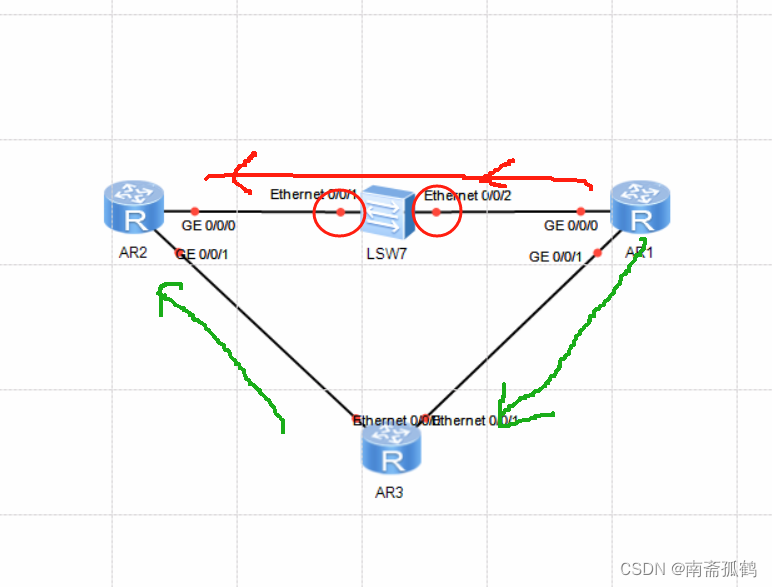

对于以上情况，可以在R1及R2上部署BFD联动来检测双方直连接口的IP连通性。

BFD配置原理

BFD在R1及R2之间开始工作后，两者会周期性的交互BFD报文，当R1与R2间连通性产生问题时，双方的BFD交互也将发生问题，此时，R1、R2都能通过BFD感知到网络的变化，当我们在R2上配置静态路由时，可将下一跳为R1的静态路由与BFD进行联动，当BFD检测状态为up时，这条静态路由能正常工作，当BFD检测状态为Down时，与之关联的静态路由会立即失效，从而路由备份能够浮现。

 ensp配置BFD实验

路由器主要配置

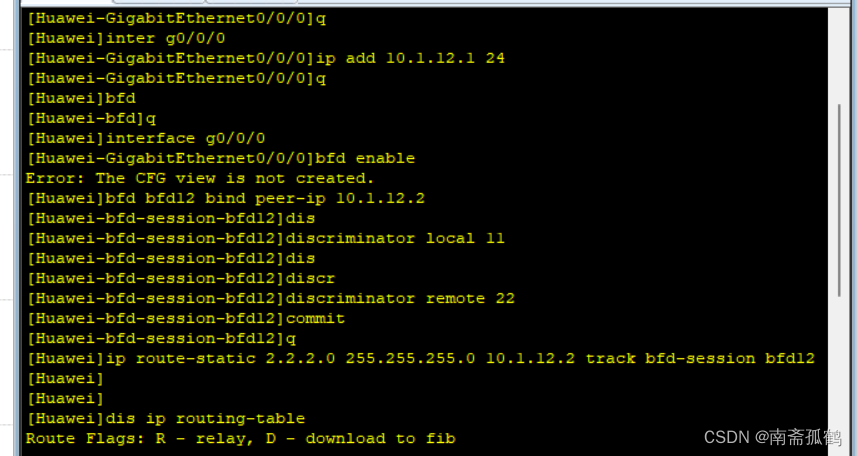

"discrimination local 11" 和 "discrimination remote 22" 是用来配置本地和远端BFD会话的区分值（discrimination value）的命令。

  • discrimination" 是指区分值，用来唯一标识一个BFD会话的参数。在BFD配置中，可以通过设置本地和远端的区分值来确保正确地匹配本地和远端设备之间的BFD会话。

  • "discrimination local 11" 表示配置本地BFD会话的区分值为11。区分值是用来唯一标识一个BFD会话的参数，本地设备使用该值来区分不同的BFD会话，确保正确地匹配本地和远端BFD会话。

  • "discrimination remote 22" 表示配置远端BFD会话的区分值为22。远端设备也会配置相同的区分值，以便本地和远端设备能够正确地匹配彼此的BFD会话。

通过配置这两个区分值，本地设备和远端设备可以建立正确的BFD会话并进行双向检测，从而实现网络故障的快速检测和故障切换

 检查配置结果

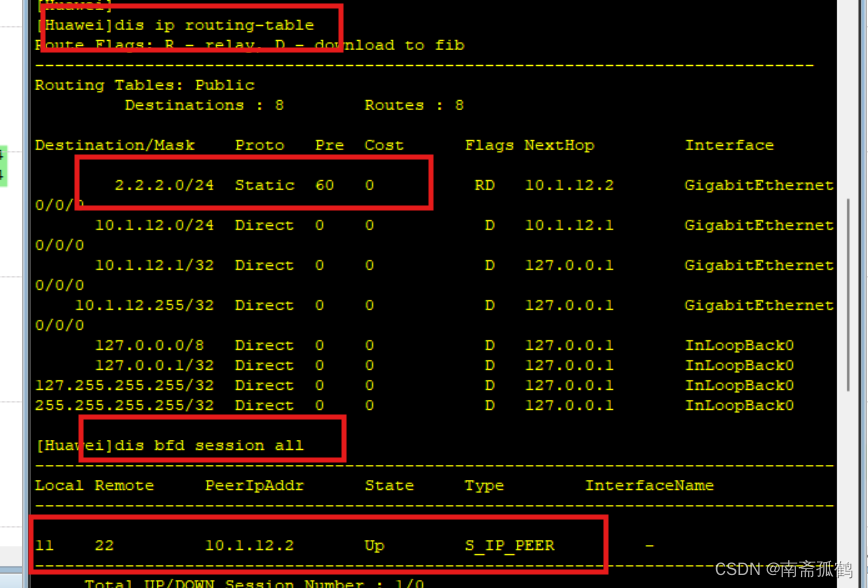

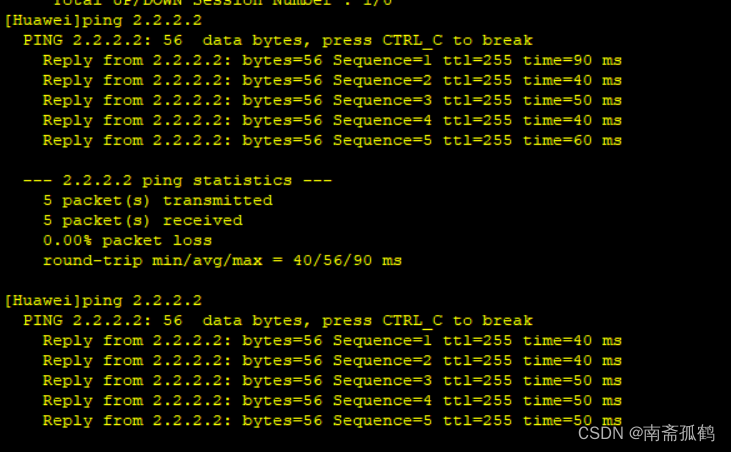

 测试连通性

 抓包分析

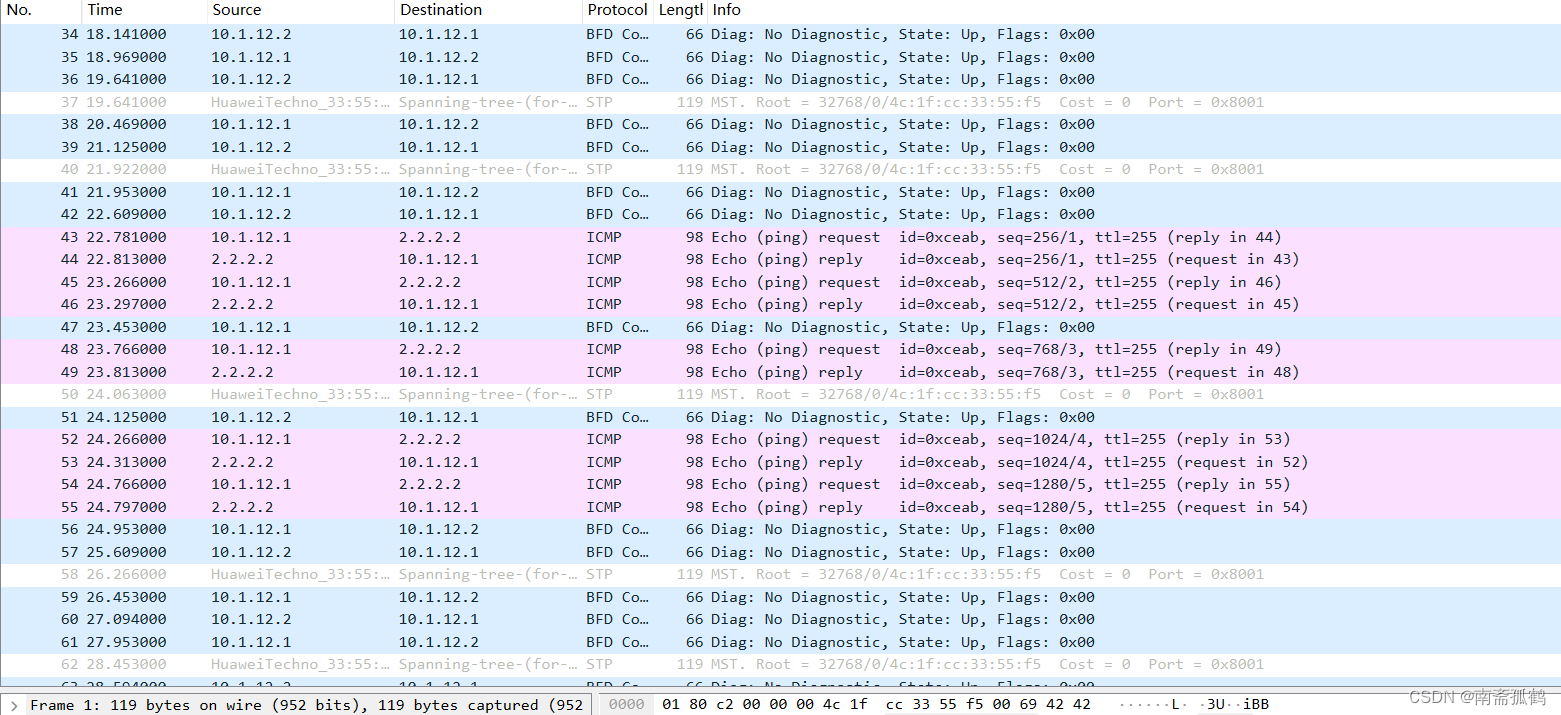

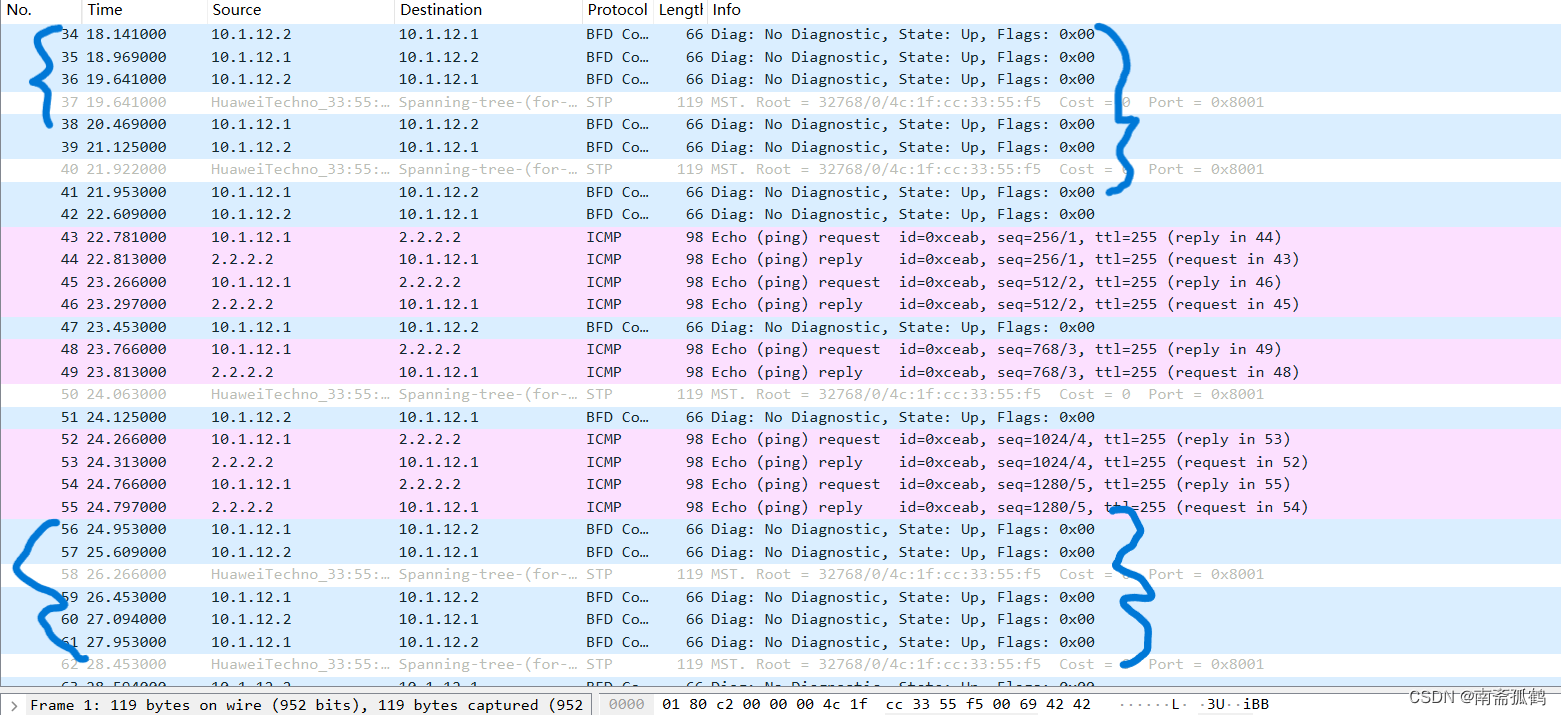

根据抓包得到的结果，我们可以看到两个路由器会周期性的发送bfd包，来确认对端是否可达，如果中间一旦出问题，静态路由就会被动态修改，改换其他路径；

静态路由调用BFD
