一、实验目的及要求

1.掌握UDP协议的报文格式

2.理解UDP协议的工作原理

3.理解应用层协议与传输层协议的关系

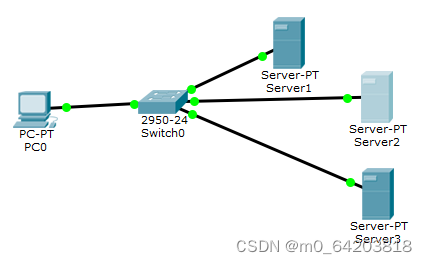

二、实验内容（包括实验拓扑）

1. UDP数据报

2. UDP单播通信

3. UDP广播通信

用户数据报协议（UDP）分析

三、实验设备与环境

安装有Packet Tracer6的计算机一台。

四、实验设计方案（包括实验步骤、设计思想等）

实验准备:

1.启动Packet Tracer，连接对应拓扑。

2.各主机按地址规划配置相应IP地址,其中PC的DNS地址配置成192.168.1.20。

3.server1-server3启用http服务、DNS服务，server2同时配置一条DNS记录。

4.从pc出发分别ping通各服务器。

练习一捕获UDP数据报

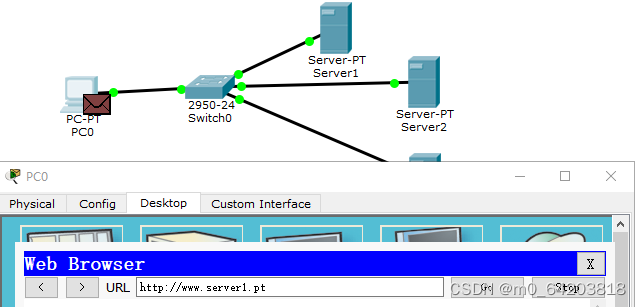

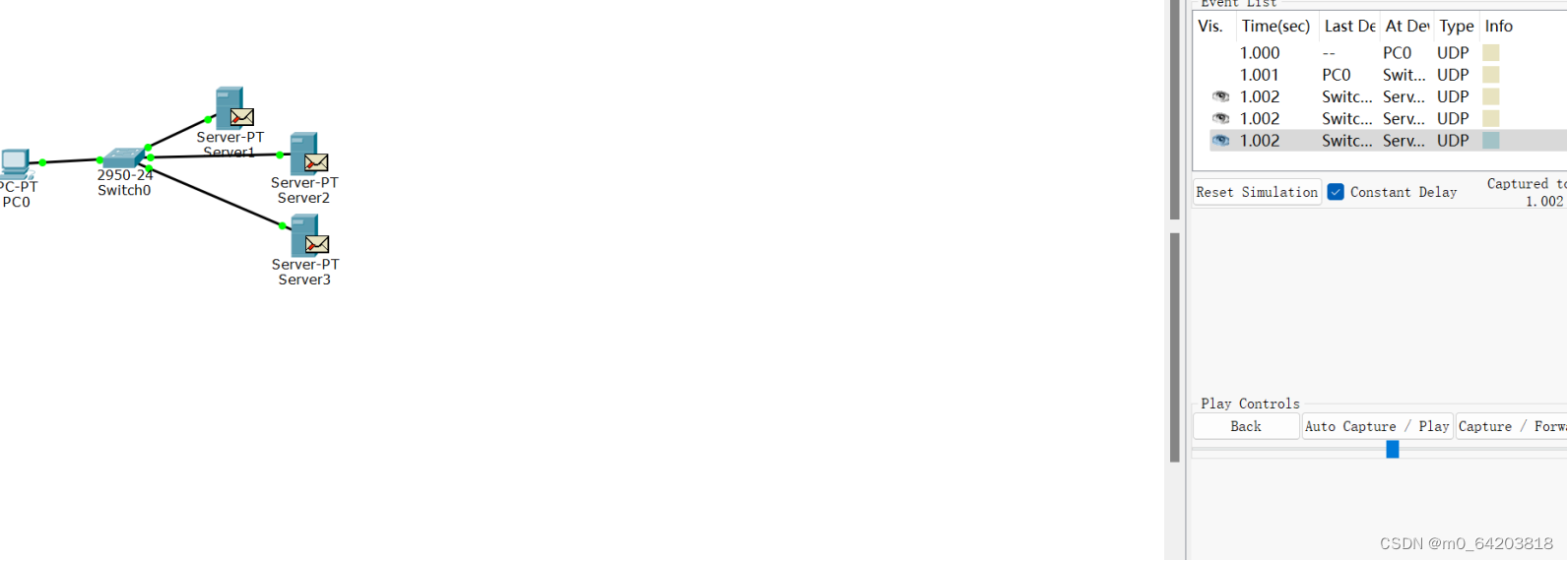

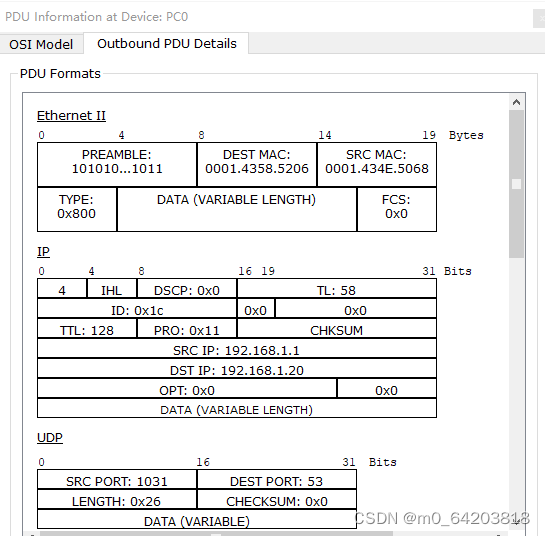

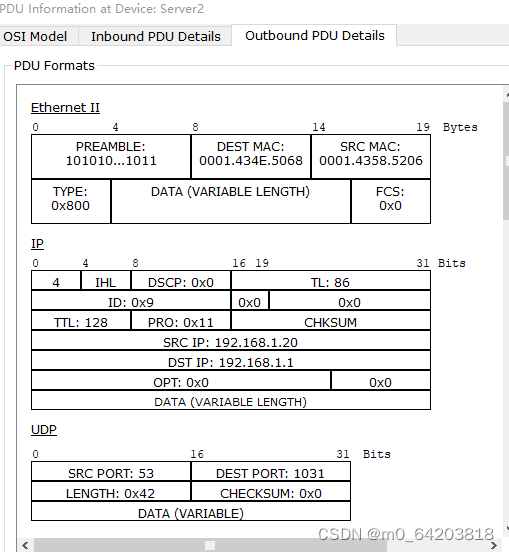

（1）进入Simulation模式下，编辑过滤器，只捕获DNS、UDP、HTTP协议（在Filter中选中DNS、UDP、HTTP），由PC打开Desktop下的Web browser，在URL栏输入www.server1.pt回车，重复单击 Capture/Forward（捕获/转发）按钮，捕获并观察DNS报文。单击事件列表中位于pc、server2和server上数据包的 Info（信息）正方形，打开 PDU Information（PDU 信息）窗口，单击 Outbound PDU Details（出站 PDU 详细数据）选项卡以查看 UDP 报文的内容，并分析解释。

练习二 UDP单播通信

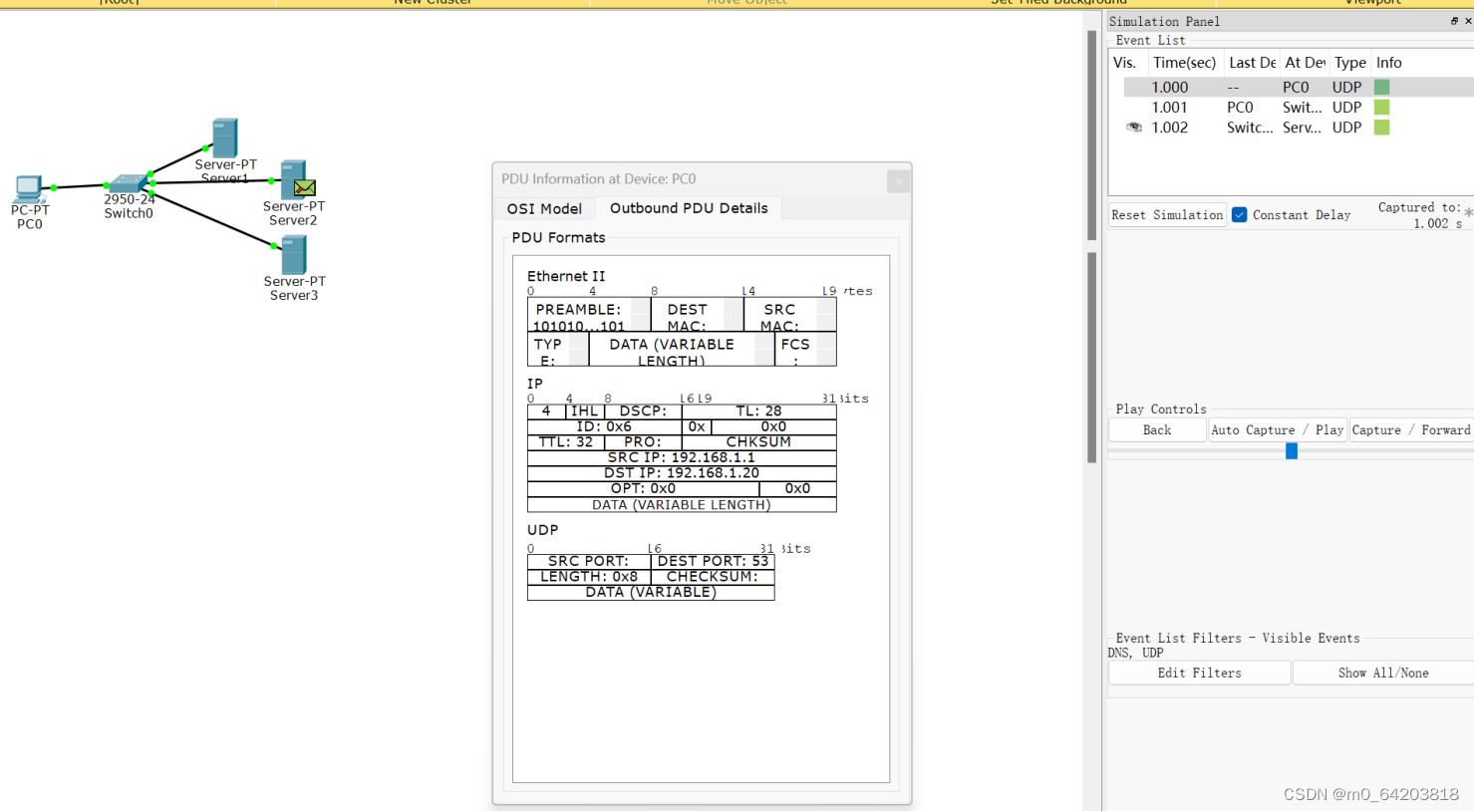

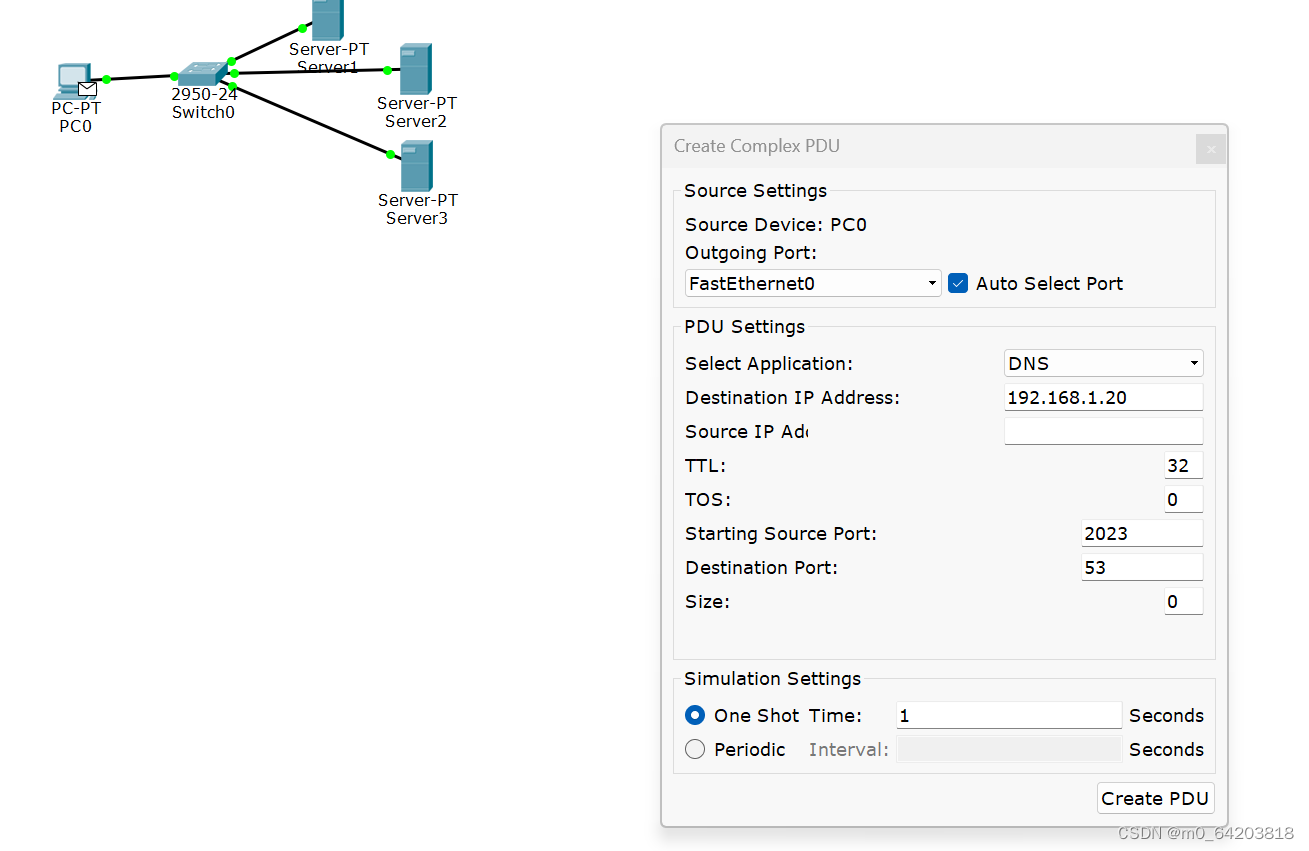

1）在Simulation 模式下，编辑过滤器，只捕获DNS、UDP协议（在Filter中选中DNS、UDP），单击 Add Complex PDU（添加复杂 PDU）按钮，然后单击PC（源）。将会打开 Create Complex PDU（创建复杂 PDU）对话框。在选择应用中选择DNS协议，在 Destination IP Address:（目的 IP 地址：）字段中输入192.168.1.20，在源端口中输入任意大于1024的值，如1540，单击 Create PDU（创建 PDU）按钮。

（2）重复单击 Capture/Forward（捕获/转发）按钮，观察从 PC 发出的DNS（UDP）报文传输过程，对捕获的报文进行分析。

（3）分析

①哪台主机能够接收到主机pc发送的UDP报文？

②UDP是基于连接的协议吗？阐述此特性的优缺点。

③UDP报文交互中含有确认报文吗？阐述此特性的优缺点。

④ UDP是否可以使用0作为检验和？

练习三 UDP广播通信

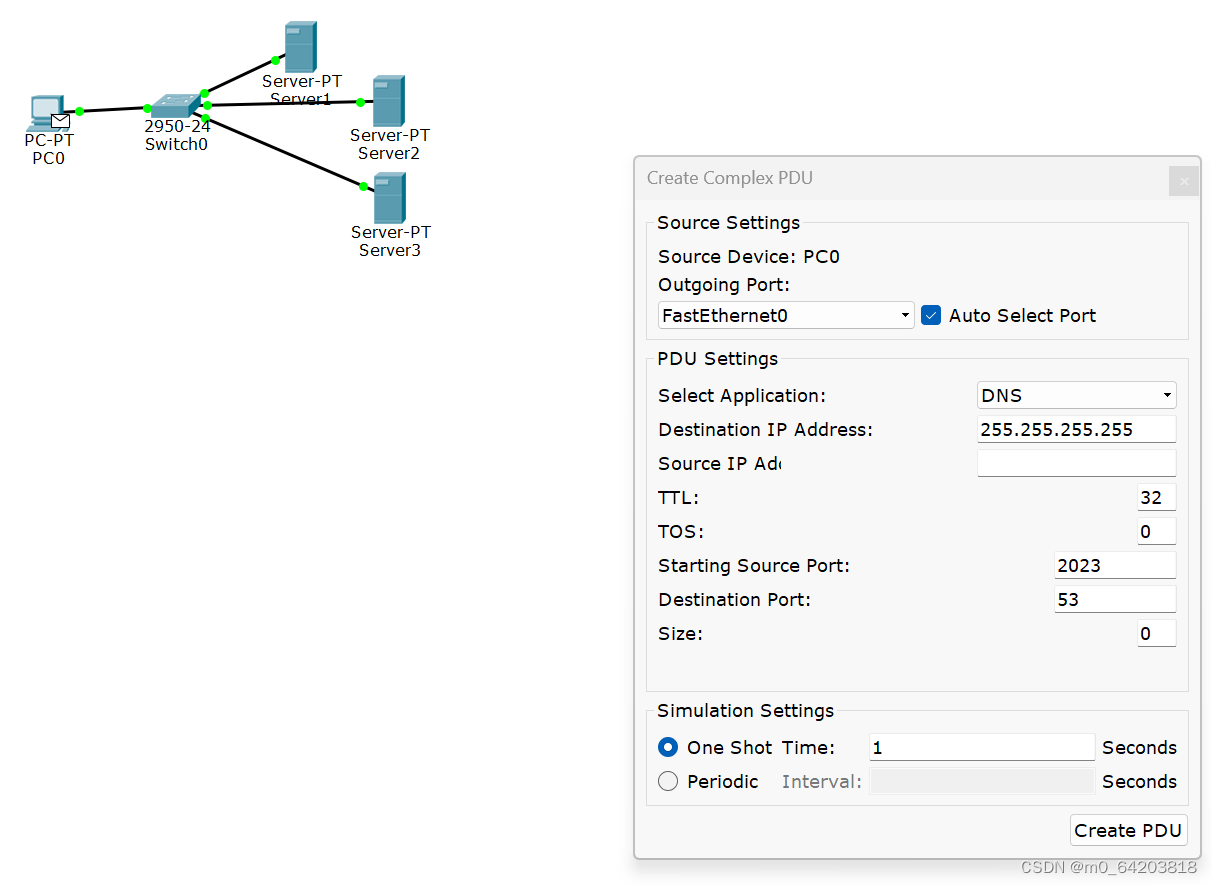

1）在Simulation 模式下，编辑过滤器，只捕获DNS、UDP协议（在Filter中选中DNS、UDP），单击 Add Complex PDU（添加复杂 PDU）按钮，然后单击PC（源）。将会打开 Create Complex PDU（创建复杂 PDU）对话框。在选择应用中选择DNS协议，在 Destination IP Address:（目的 IP 地址：）字段中输入255.255.255.255，在源端口中输入任意大于1024的值，如1540，单击 Create PDU（创建 PDU）按钮。

（2）重复单击 Capture/Forward（捕获/转发）按钮，观察从 PC 发出的DNS（UDP）报文传输过程，察看主机server1、server2、server3接收的信息，对捕获的报文进行分析。

①哪台主机能够接收到主机PC发送的UDP报文？

②主机PC发送的报文的目的MAC地址和目的IP地址的含义是什么？

五、实验结果（包括测试数据、运行结果等）

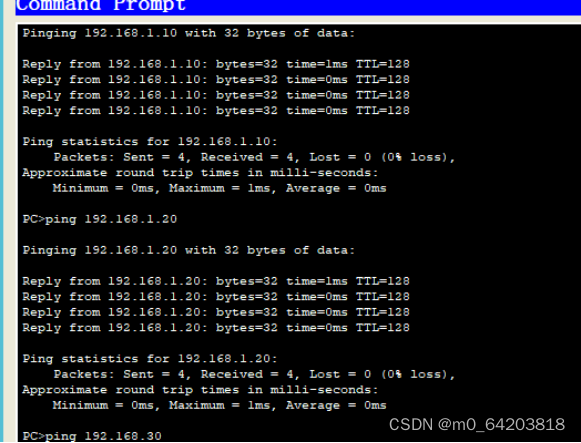

.从pc出发分别ping通各服务器。

接收正常
