动态路由RIP协议简介和实验

动态路由RIP协议的简介

1.动态路由产生背景

1、静态路由配置繁琐，容易出错
2、不适合大规模网络
3、不会根据网络拓扑结构的变化，自动调整路径

2.分类

（1）按照工作区域划分：

        内部网关协议：RIP协议（路由信息协议）、OSPF协议（开放式的最短路由优先协议）、IS-IS协议 （从中间 系统到中间系统）
        外部网关协议：BGP协议（边界网关协议）

（2）按照算法分类：

        基于距离矢量的路由协议：RIP协议 bellmanford算法，周期性的发送自己的路由表给相邻的路由器。
        基于链路状态的路由协议：OSPF协议，dijsktart算法（SPF算法---最短路径优先算法），周期性的发 送自己的链路状态信息给自己的邻居。

3.路由学习过程及规则

每个路由器周期性的发送自己的路由表信息给相邻的路由器

学习过程：

（1）对于自己路由表里没有的路由信息，无条件学习，并将COST值叠加

（2）对于自己路由表里存在路由信息，会比较一下路由信息的来源，如果来源相同，则对于这个路由 信息无条件学习。

4.rip协议

（1） 环路产生
         原因：每个路由器的更新周期是不同步的

（2）环路解决方法

水平分割：不会把从一个接口学习到的路由信息，回传到这个接口
路由毒化：会把从一个接口学习到的路由信息，回传到这个接口，带毒回传（inf）
保持失效计时器：180秒，路由器打上possibly down标签，路由设置为16跳
最大跳数限制：不能超过16条
触发更新：对于网络拓扑结构的变化，会立刻通知给其他相邻的路由器

（3）RIP计时器:
更新计时器：30秒
抑制计时器：180秒，更新欺骗
保持失效计时器：180秒，路由器打上possibly down标签，路由设置为16跳
刷新计时器：240秒，彻底删除

（4）RIP数据包
update  ：更新数据包
request ：请求数据包，请求的是自己路由表中没有的那条路由信息
response：回复请求的路由信息

5.RIP路由协议特点

1、周期性和触发性更新，周期性更新会发送全部路由信息，占用大量的带宽
2、最大跳数限制为15，不适用大规模网络
3、公有协议，UDP-520端口，不可靠传输
4、路由收敛速度慢
5、协议存在环路问题

六、rip的版本

1、RIPv1是有类路由协议，RIPv2是无类路由协议。
2、RIPv1不能支持VLSM，RIPv2可以支持VLSM。
3、RIPv1不能关闭自动汇总，RIPv2可以在关闭自动汇总的前提下，进行手工汇总
4、RIPv1是不支持认证，RIPv2是支持认证。
5、RIPV1是广播发送协议报文，RIPV2是组播发送协议报文，组播地址：224.0.0.9

RIP实验

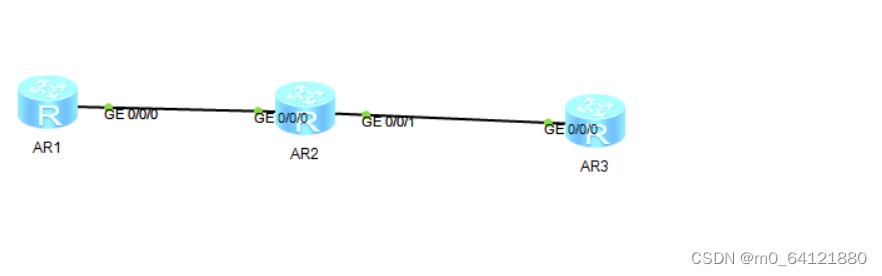

1、实验拓扑图

2、实验要求

1.基于网段192.168.1.0/24划分

2.r1与r2有2个环回

3.整个网络运行rip version 2

4.全网可达，保障更新安全

3、操作

配ip地址

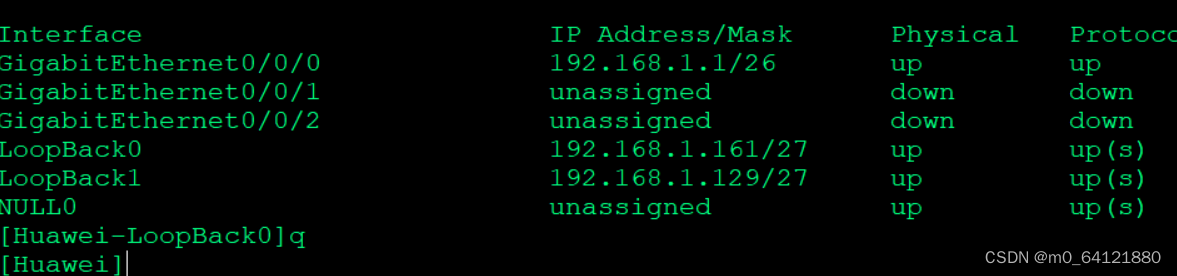

r1

interface g0/0/0 192.168.1.1/26

interface loopback 1  192.168.1.128/27

interface loopback 0  192.168.1.160/27

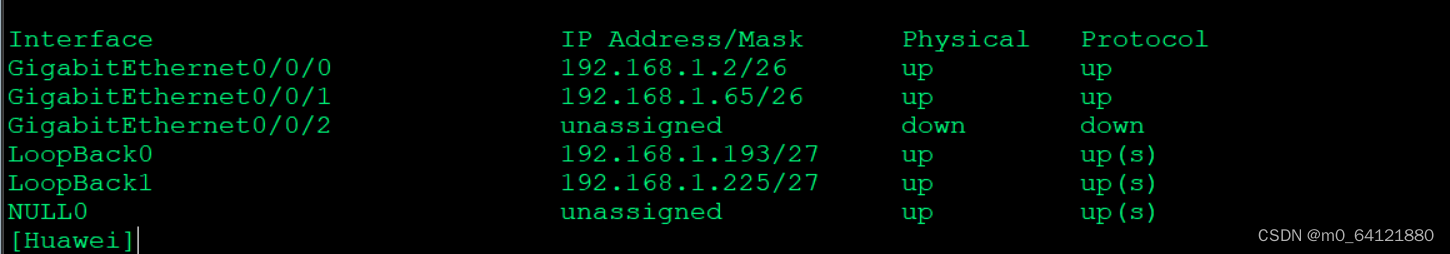

r2

interface g0/0/0 192.168.1.2/26

interface g0/0/1 192.168.1.65/26

interface loopback 0  192.168.1.193/27

interface loopback 1  192.168.1.225/27

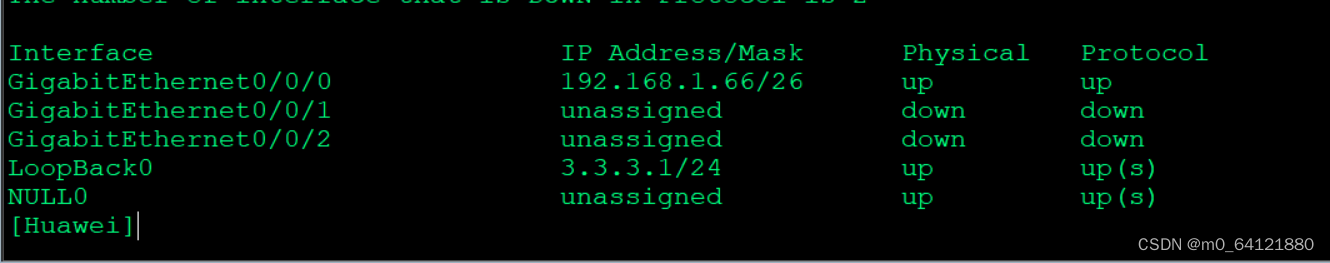

r3

interface g0/0/0 192.168.1.66/26

interface loopback 0  3.3.3.1/24

4、配置rip操作

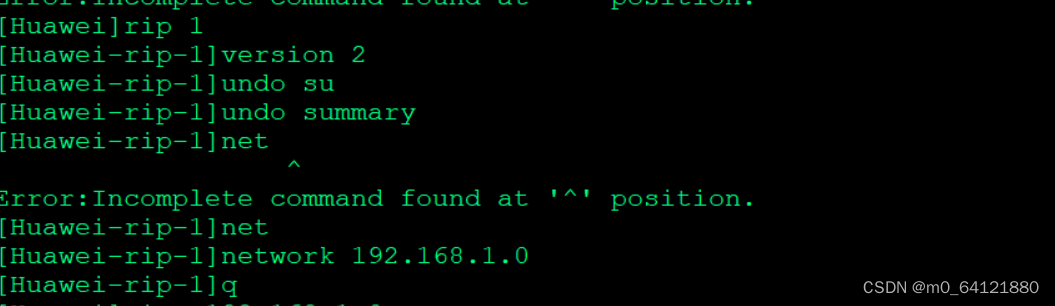

在r1进入rip，选择版本2，关闭自动汇总 undo summary，宣告直连网段，r1r2r3操作相同

5、实验结果

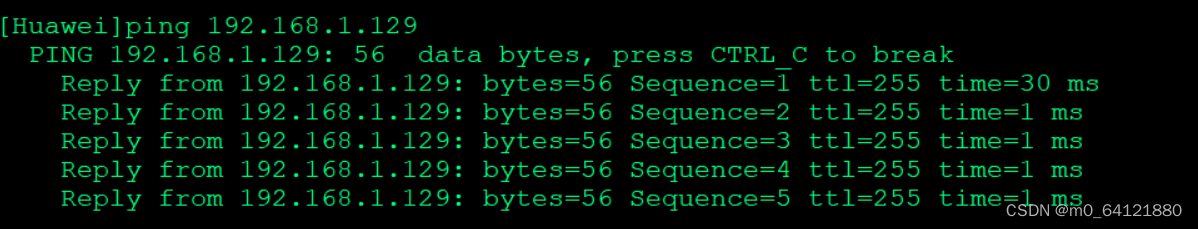

能够全网ping通

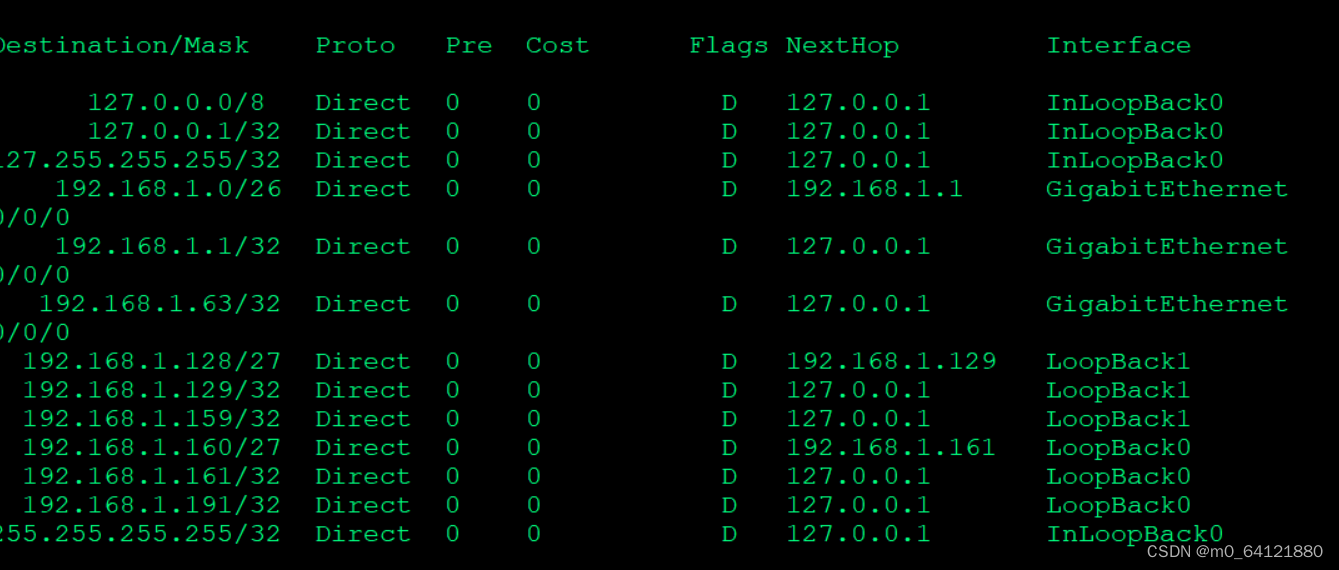

 查看路由表
