LED闪烁

RCC相关的函数

GPIO相关的函数

参数为GPIOA，GPIOB等等，调用函数，所指定的GPIO外设就会被复位。

void GPIO_AFIODeInit(void);

AFIO外设，可以复位AFIO。

void GPIO_AFIODeInit(void);

AFIO，可以复用功能引脚重映射。

// 复用功能引脚重映射
void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);

重要：用第二个结构体参数来初始化第一个参数GPIO口。

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

把结构体变量赋一个默认值。

void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);

重要：GPIO的4个读取的函数。

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);

重要：GPIO的4个写入的函数。

void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);

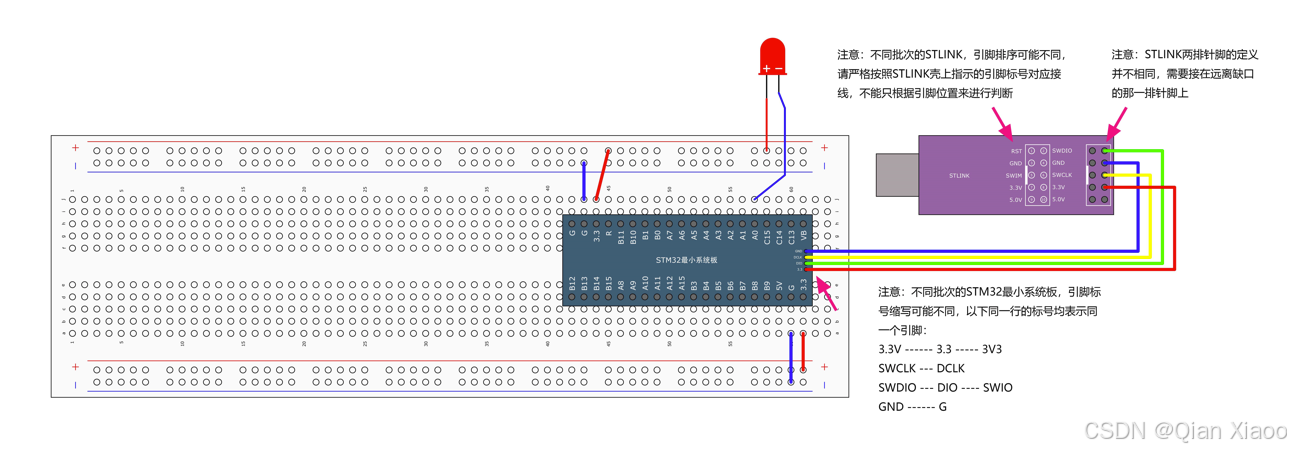

接线图

点亮LED代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	// 开启GPIOA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	// 配置GPIOA的0号引脚
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出模式，高低电平都能驱动
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	// 将GPIOA的0号引脚设置为高电平
	GPIO_ResetBits(GPIOA, GPIO_Pin_0);

	while(1)
	{

	}
}

闪烁LED代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	// 开启GPIOA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	// 配置GPIOA的0号引脚
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	while(1)
	{
		// 点亮LED
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);
		Delay_ms(500);
		// 熄灭LED
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
		Delay_ms(500);
	}
}
