双点双向重发布实验

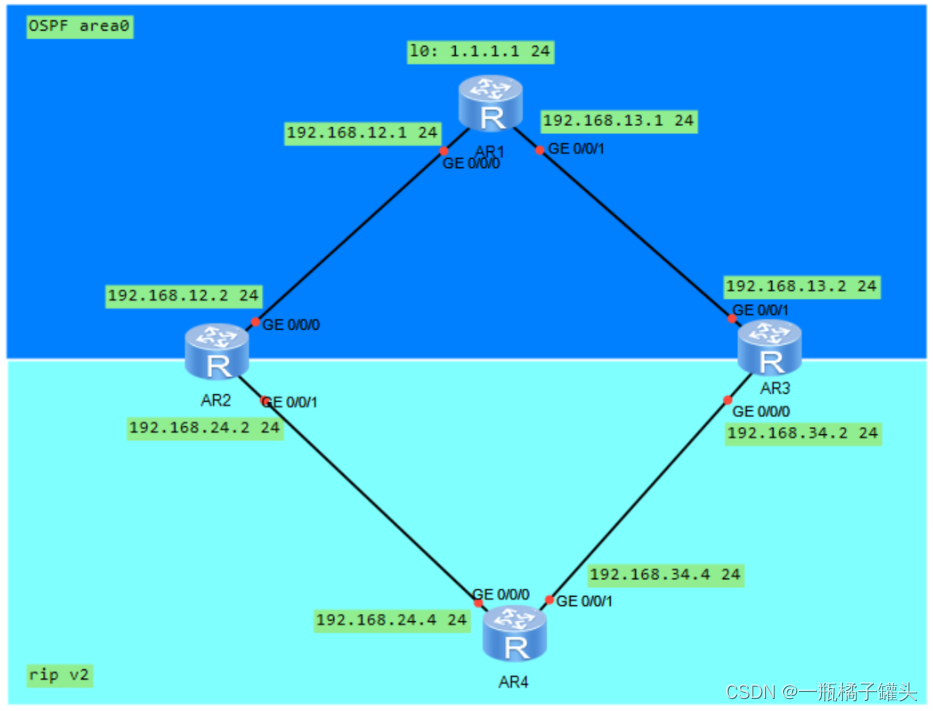

实验

要求：

1.R1的环回使用重发布方式宣告。

2.全网没有次优路径、且尽量负载均衡。

配置

一、进行基础配置

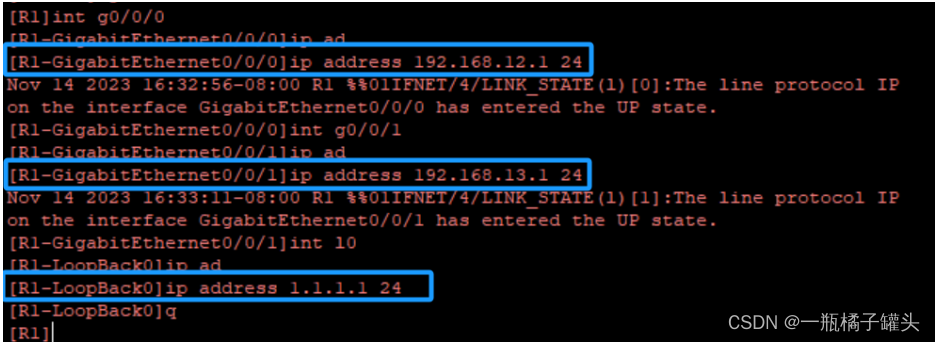

R1

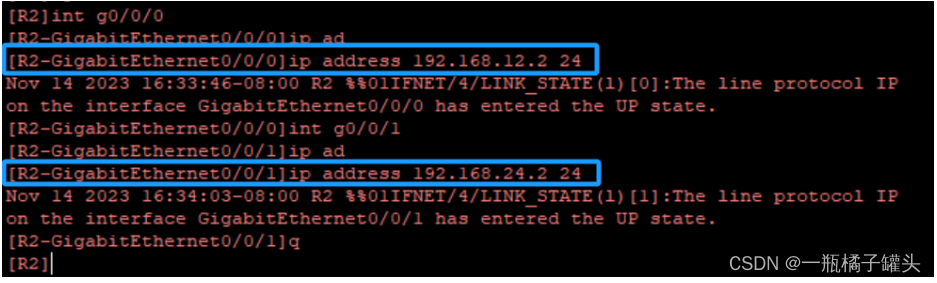

R2

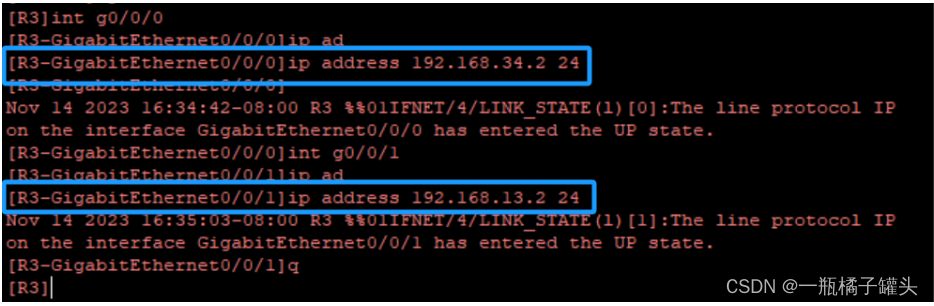

R3

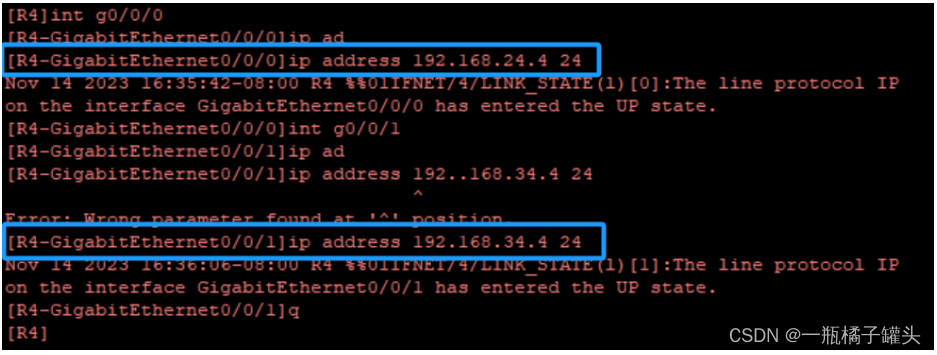

R4

二、配置OSPF及rip

OSPF

R1

R2

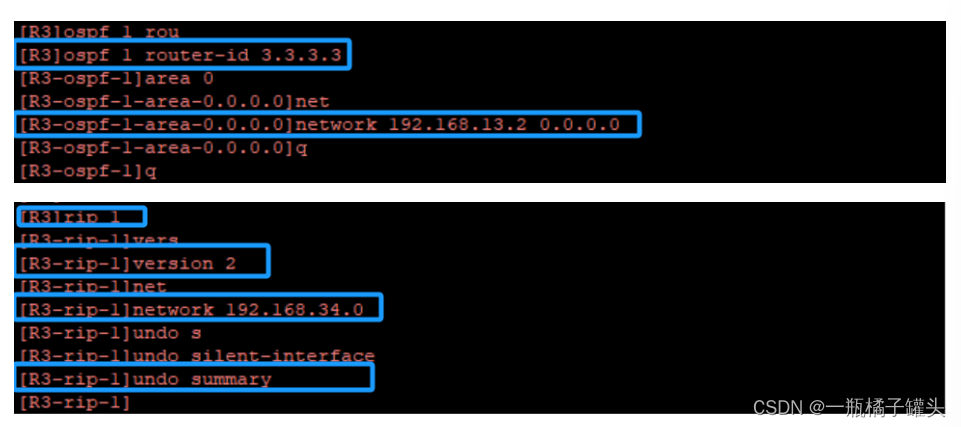

R3

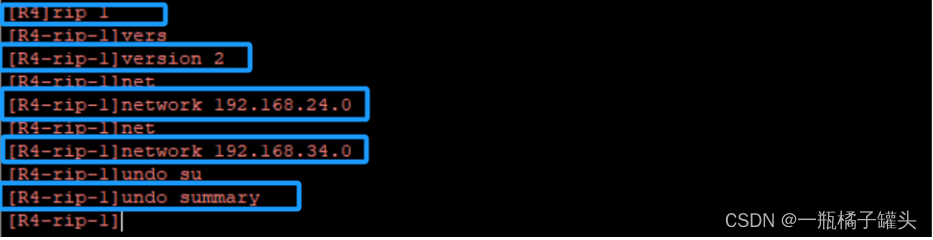

R4

三、

抓取流量

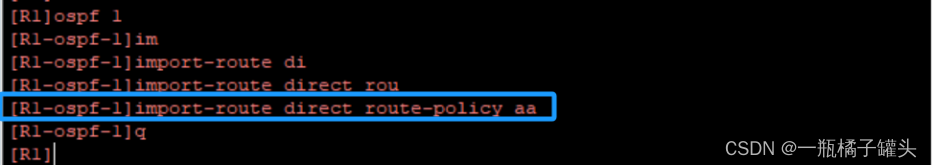

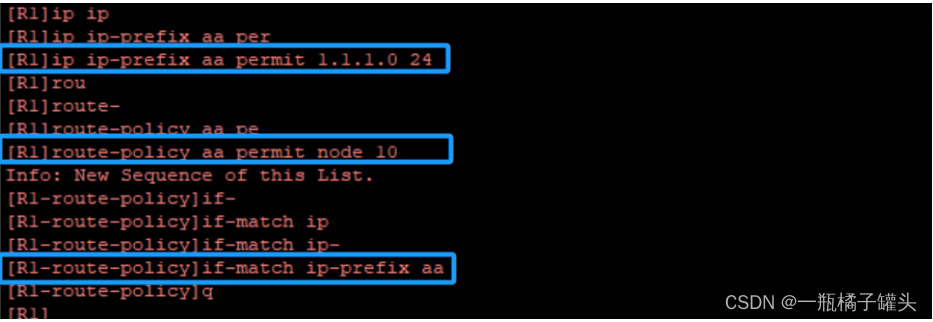

将直连路由1.1.1.1引进到OSPF中

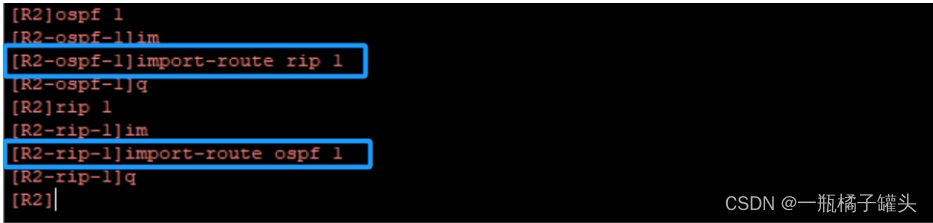

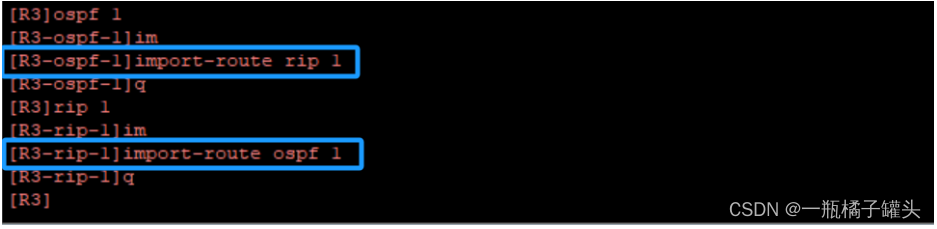

对R2、R3进行双向重发布

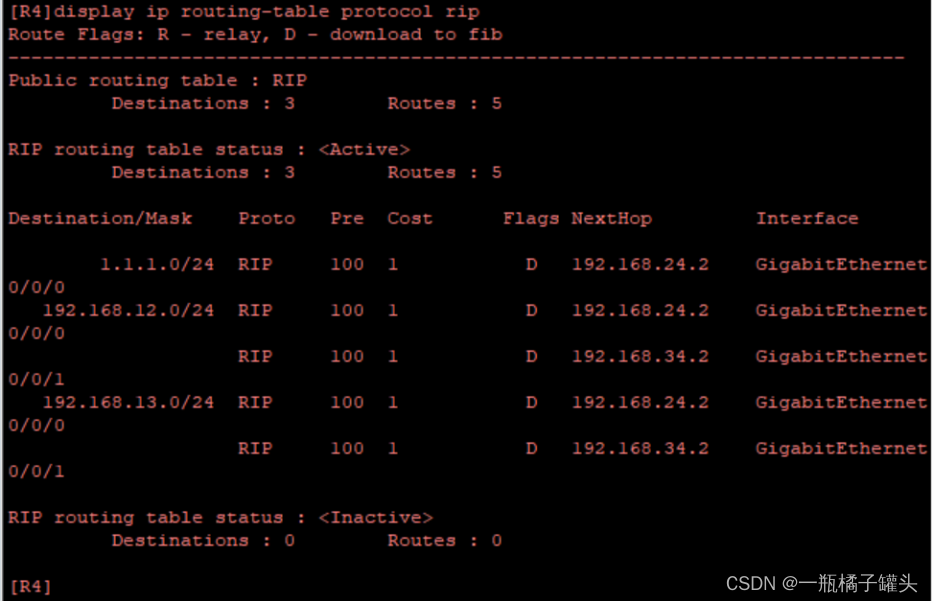

此时R4通过双向重发布已经学习到1.1.1.0网段

此时可以看出路由中存在选路不佳问题；

1.先对1.1.1.0网段来看，对于R4而言此网段是通过R2的重发布来学习到的，但R3也进行了重发布，R3引入的路由并没有生效，因为在OSPF引入的1.1.1.1 优先级为150，而在rip中的优先级仅为100，这样子会学习到rip的路由产生次优路径并且会产生路由回馈。

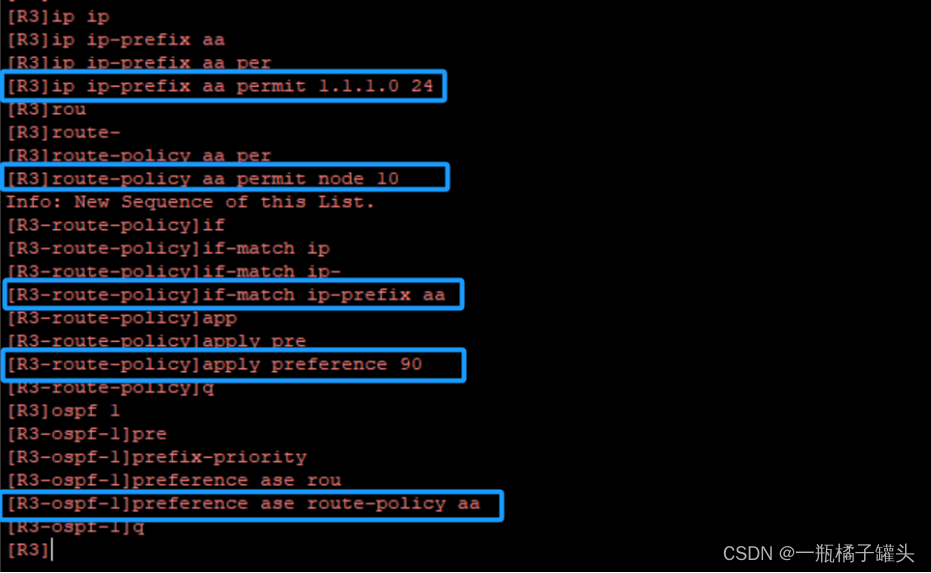

解决方法：通过改变协议的优先级来达到效果，将RIP的协议优先级改大（>150）或者将ospf的协议优先级改小（<100）

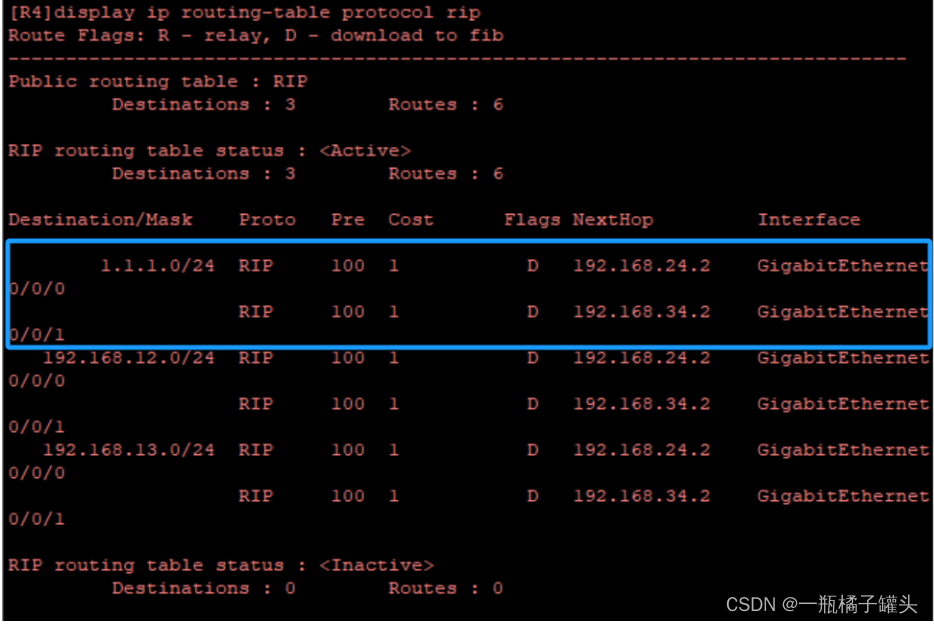

通过修改协议的优先级后查看RIP表单可以看到R4已经能通过R3的重发布学习到1.1.1.0网段了，从而也实现了等价路由。

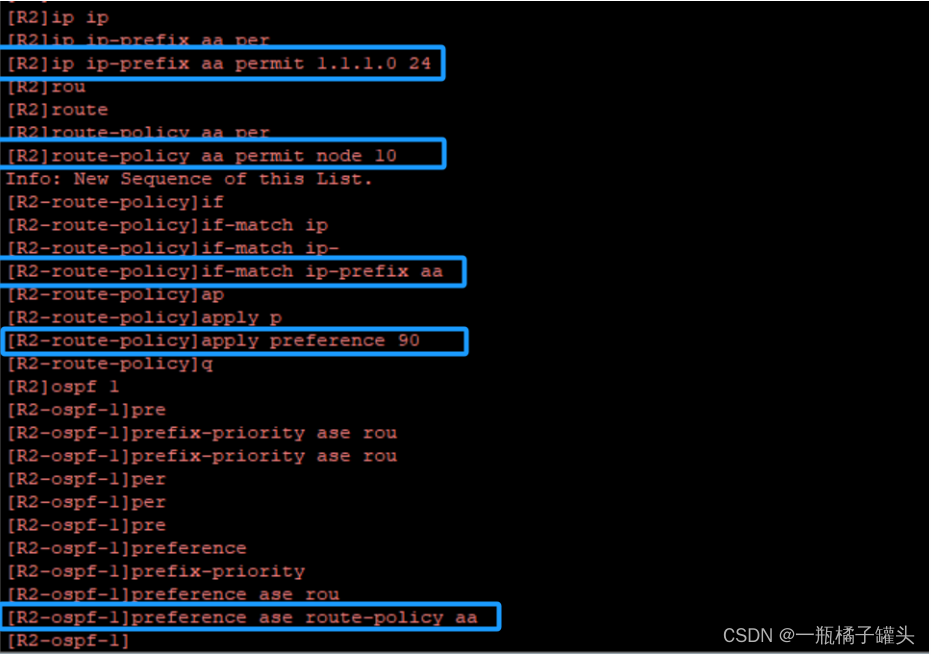

为防止R2会对路由的重发不到，因此在R2中也进行修改协议的优先级。

2.R1、R4中学习的192.168.24.0 192.168.34.0两个网段也出现了选路不佳的问题。

解决方法：偏移列表和过滤列表

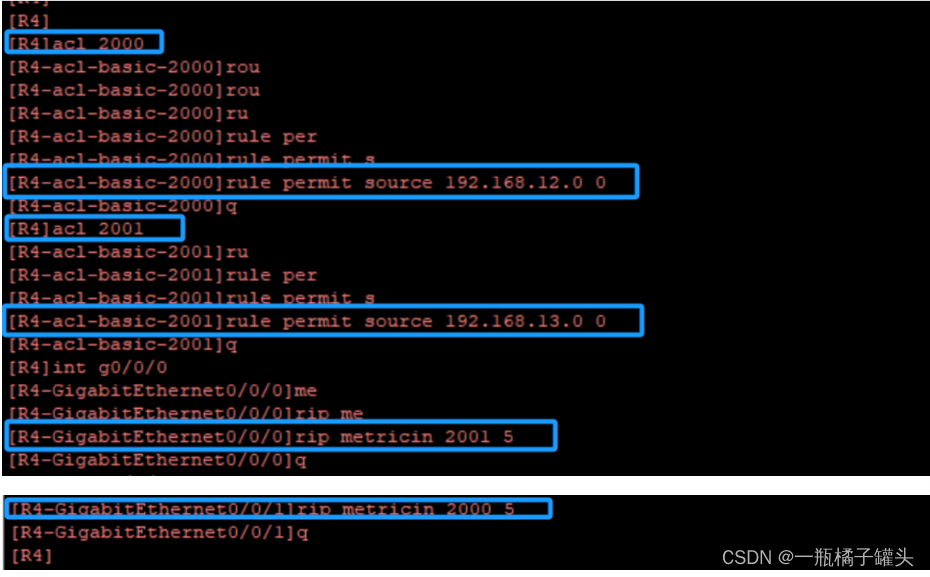

（1）偏移列表：

偏移列表仅仅针对距离矢量协议使用，在此条件中需要在R4上进行配置

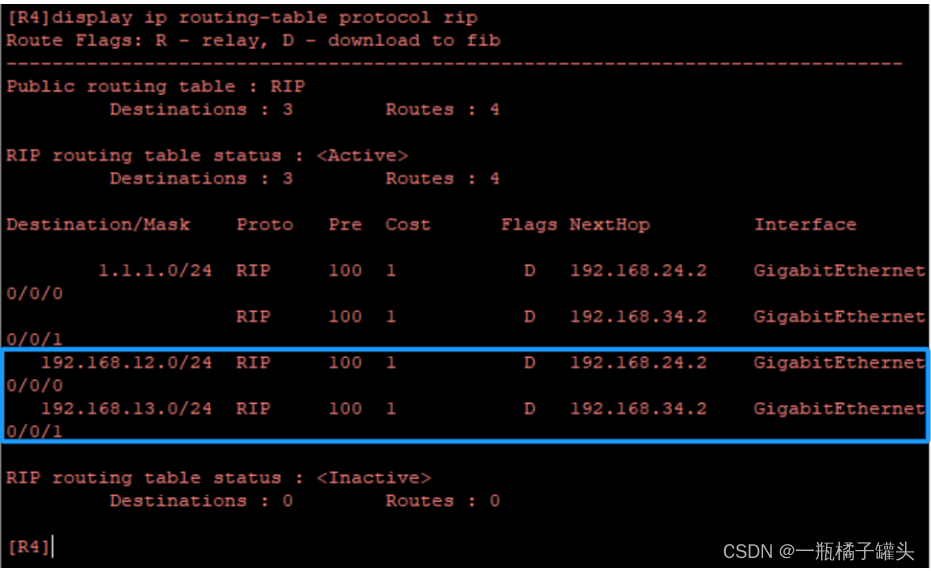

查看RIP协议表：

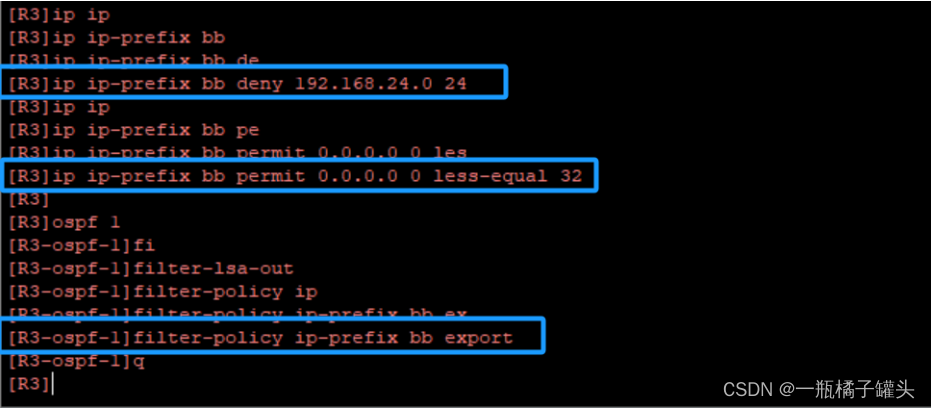

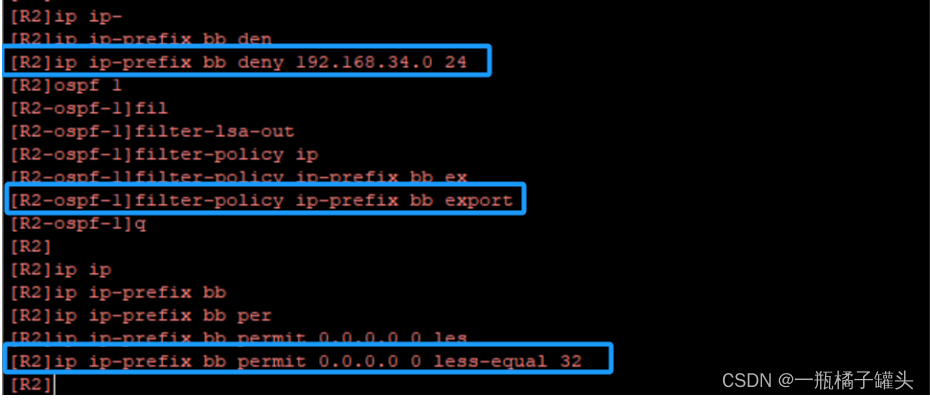

（2）过滤策略

R2

R3

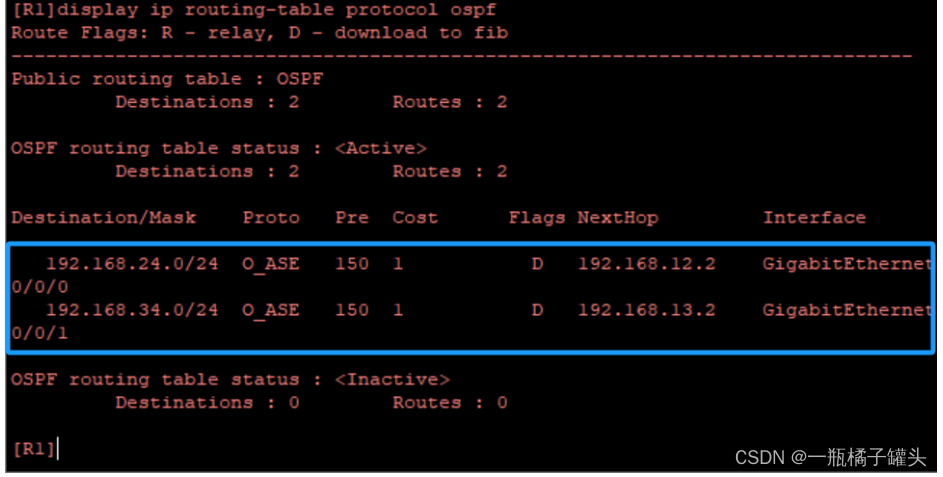

查看R1上的OSPF协议表

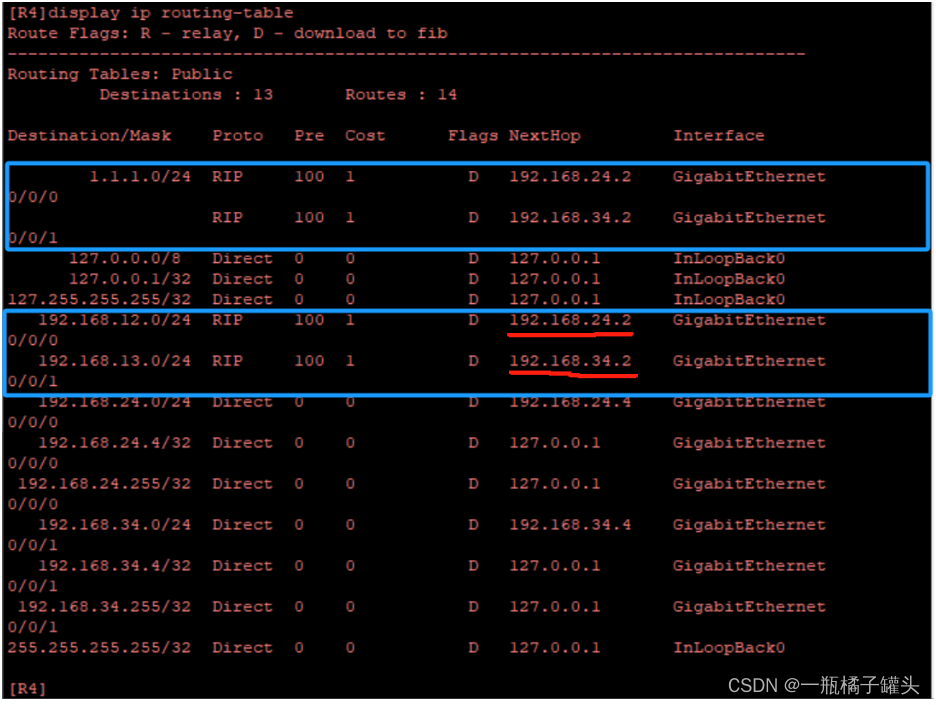

查看R4中的路由表

由此看出，已经实现全网没有次优路径、且尽量负载均衡的实验要求。
