虚拟专用网络实验

题目

1、R5为ISP，只能进行IP地址配置，其所有地址均配为公有IP地址

2、R1和R5间使用PPP的PAP认证，R5为主认证方 R2于R5之间使用ppP的chap认证，R5为主认证方; R3于R5之间使用HDLC封装。

3、R1/R2/R3构建一个MGRE环境，R1为中心站点;R1、R4间为点到点的GRE。 使用shortcut方式配置DSVPN环境

4、实现全网可达

5、所有pc设置私有IP为源IP，可以访问R5环回

分析

1、正常分配IP地址以及环回

2、私网边界路由器R1~R4配一条缺省指向R5(isp)。

3、进行R1和R5之间的pap认证及R2于R5之间的chap认证,双方的用户名和密码配置需要一致，否则不可访问。

4、r3和r5之间使用HDLC封装，更改串线协议，注意r3和r5都要更改，否则协议对不上，导致失败 5、搭建MGRE环境基于192.168.5.0网段，在r1上创建中心站点,开启伪广播，其他路由器当作分支站点，加入R1中心域，配置Tunnel接口的隧道协议为GRE、配置Tunnel的源地址，目的地址、 使用shortcut方式配置DSVPN环境。

6、pc配地址,R1~R4做nat.

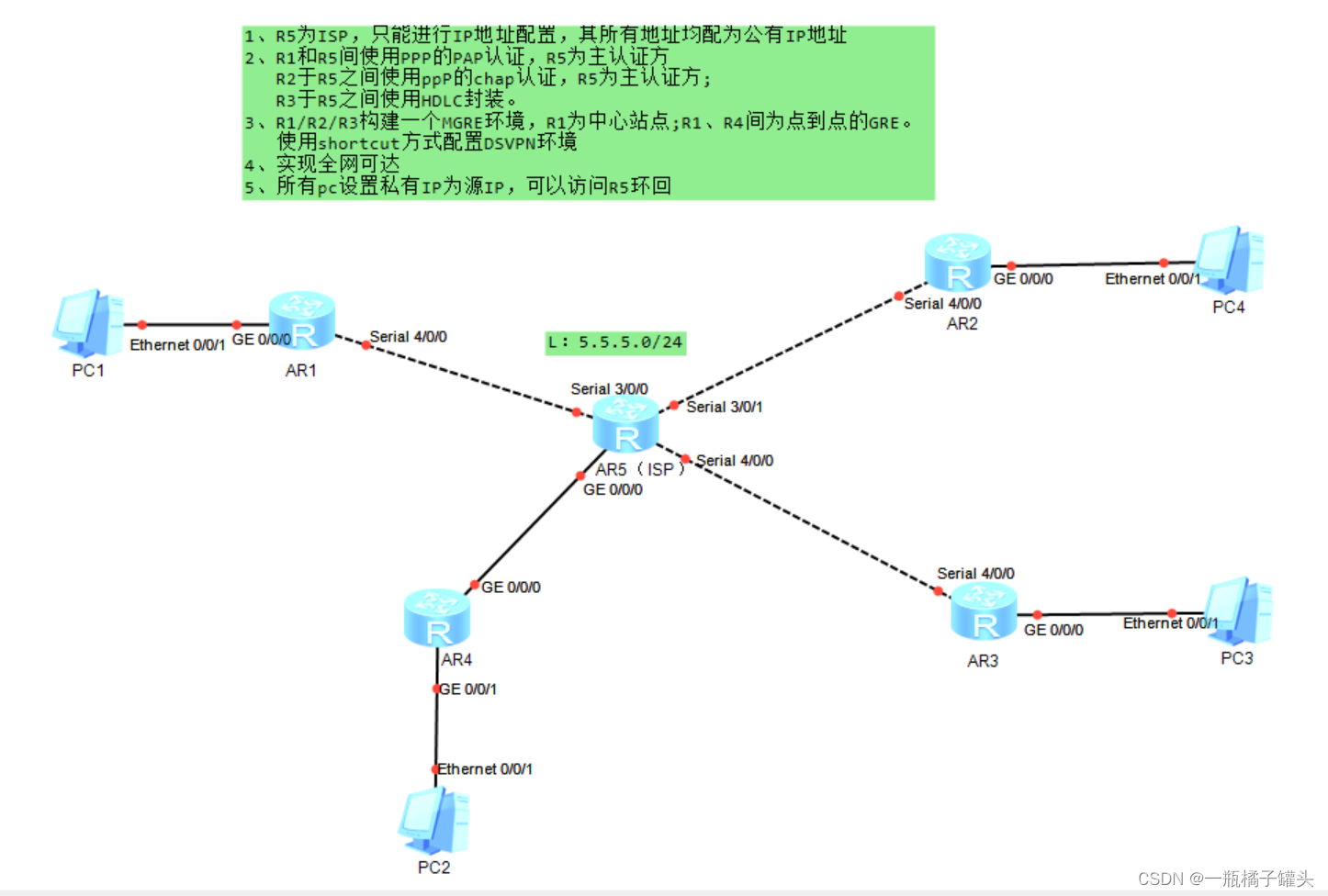

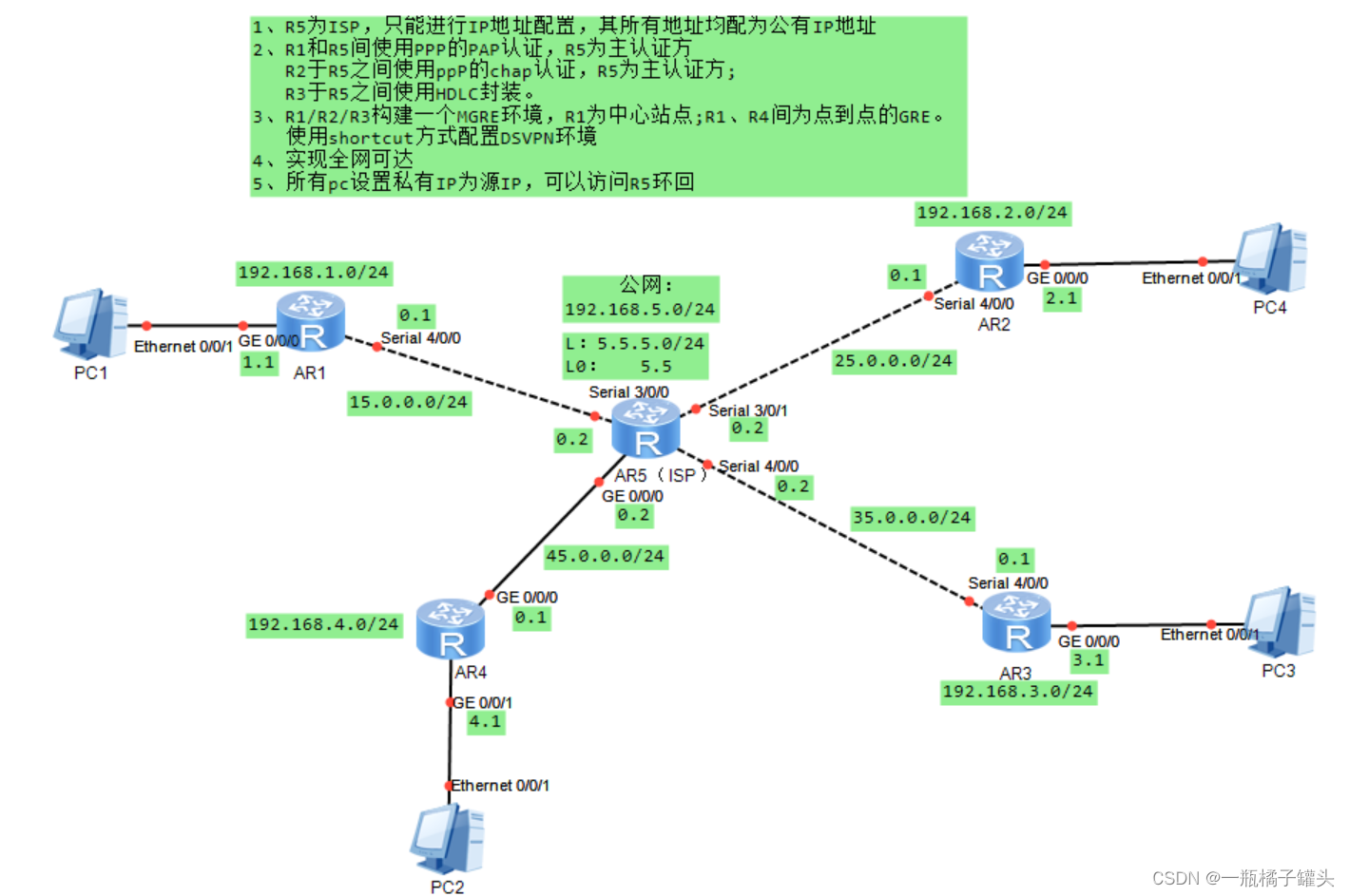

拓扑

配置

一、配接口IP和环回地址

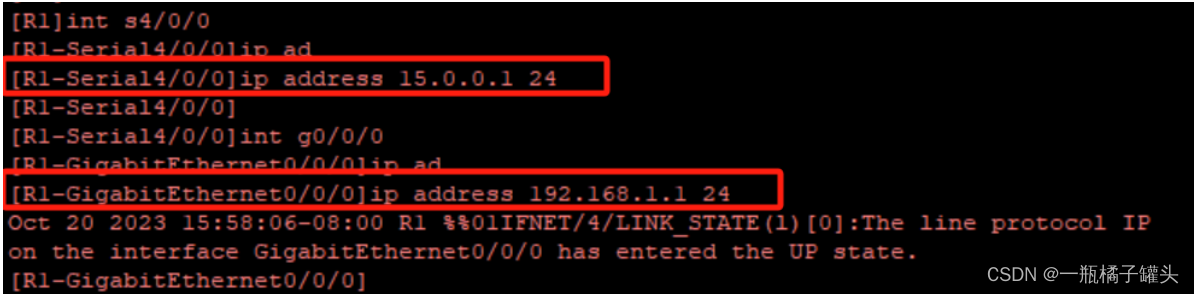

R1

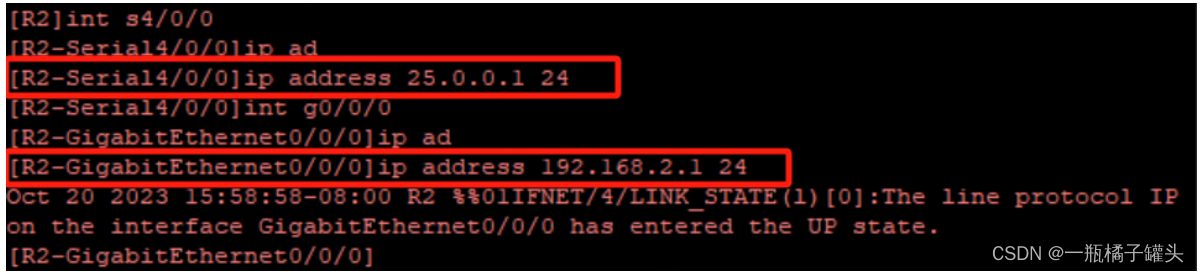

R2

R3

R4

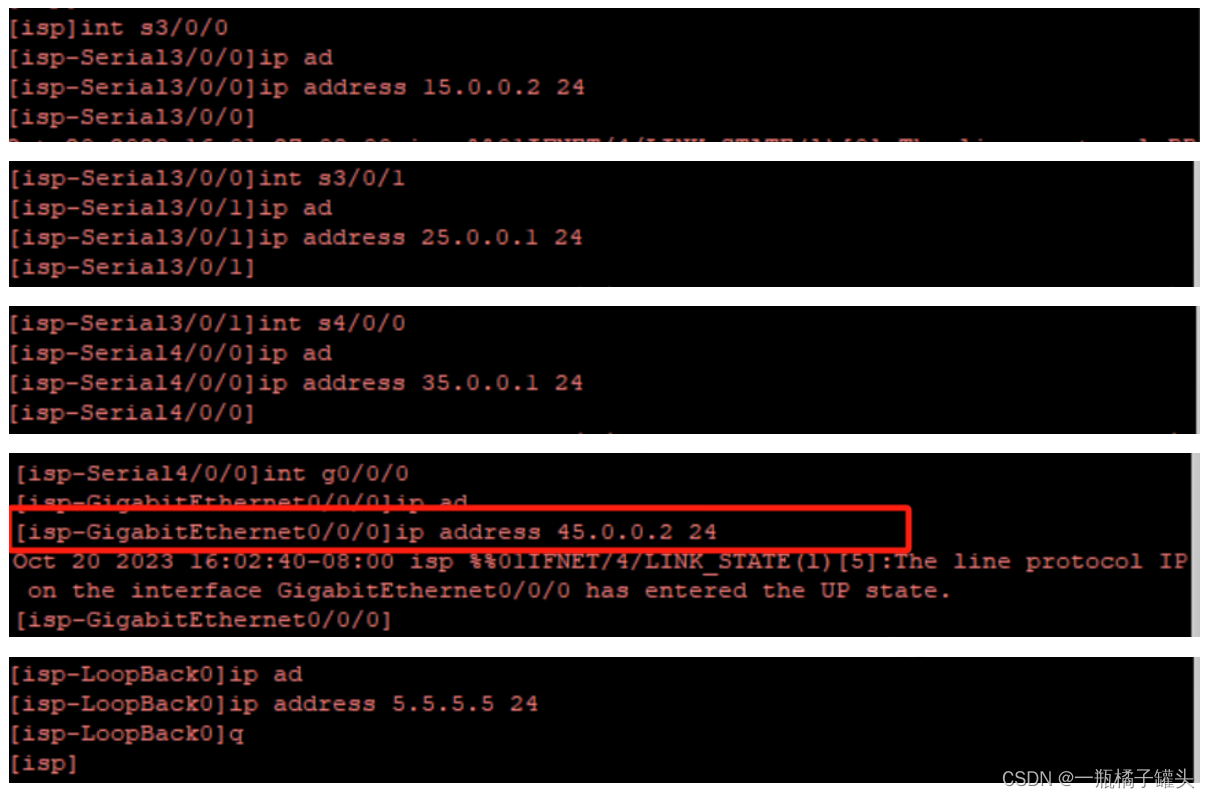

R5(isp)

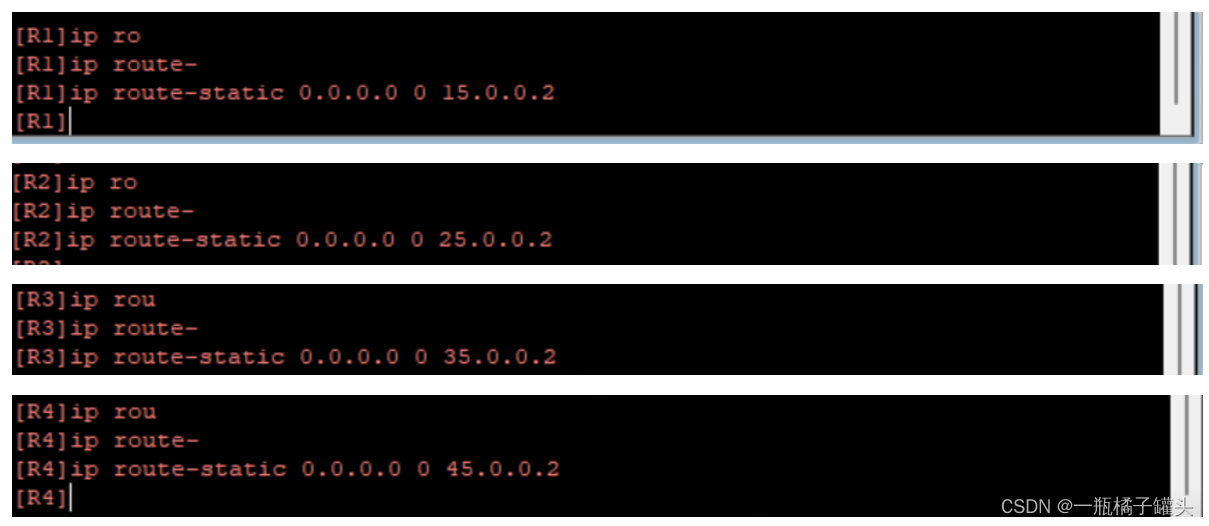

二、配置R1~R4之间的缺省路由

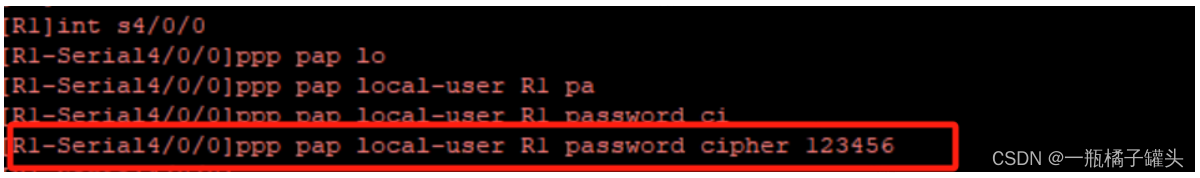

三、R1和R5之间的pap认证

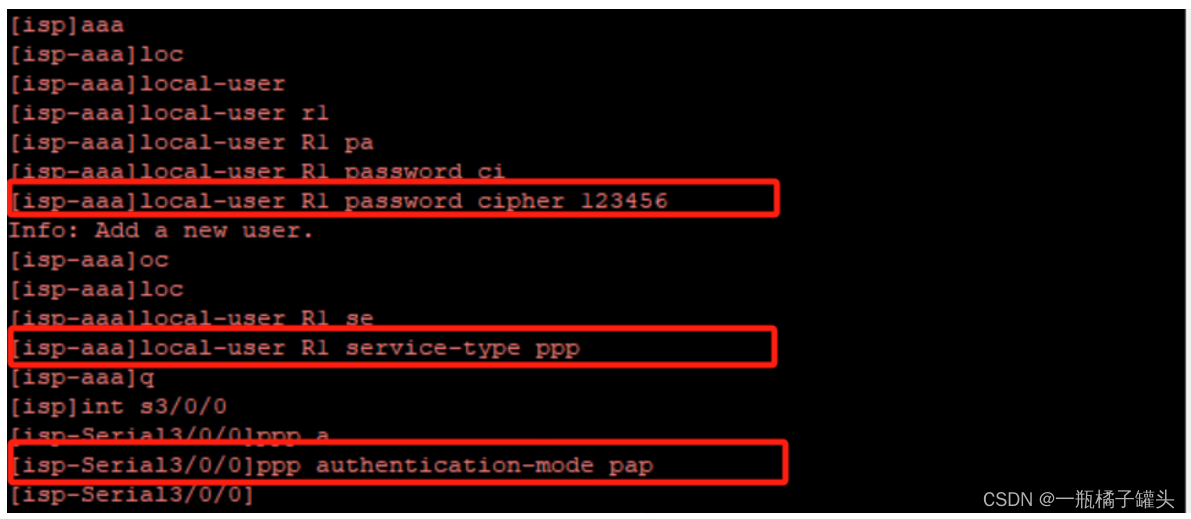

把isp当做主认证方，ISP创建一个用户名和密码来提供r1进行ppp的pap认证

测试

测试成功，即R1和R5之间的pap认证成功

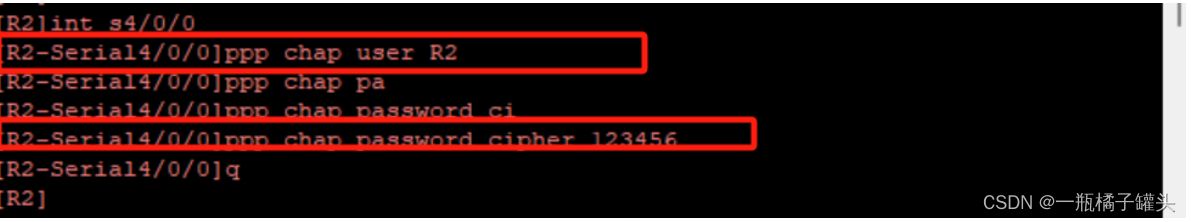

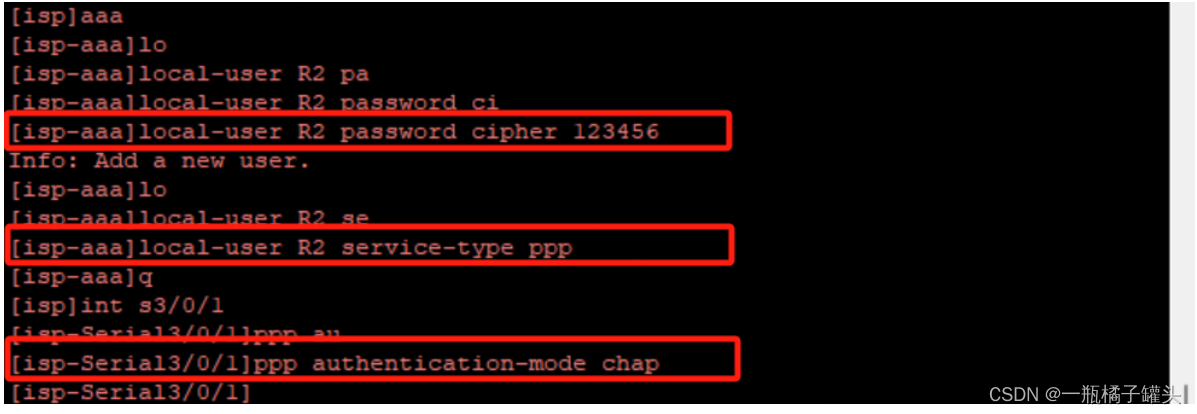

四、对R2于R5之间进行ppp的chap封装

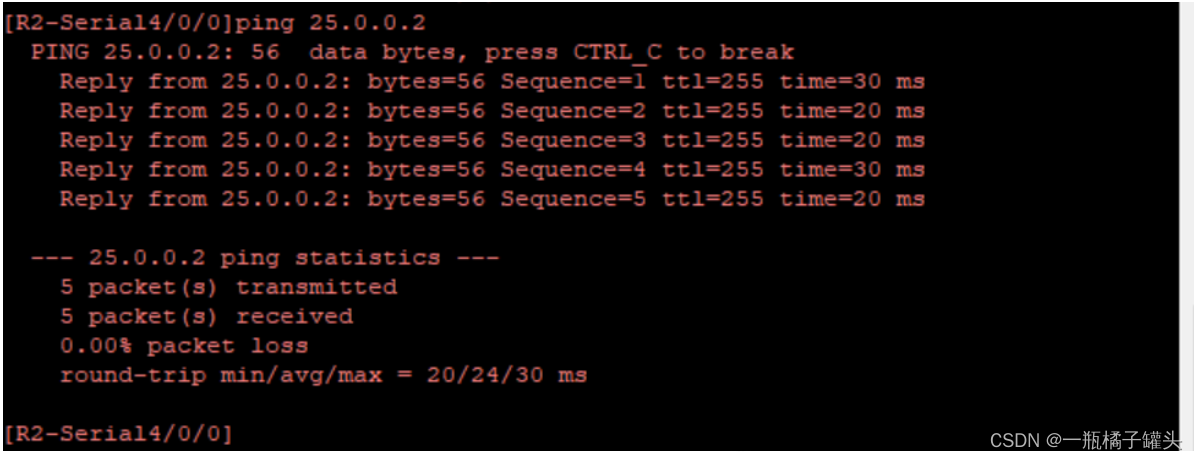

测试

测试成功

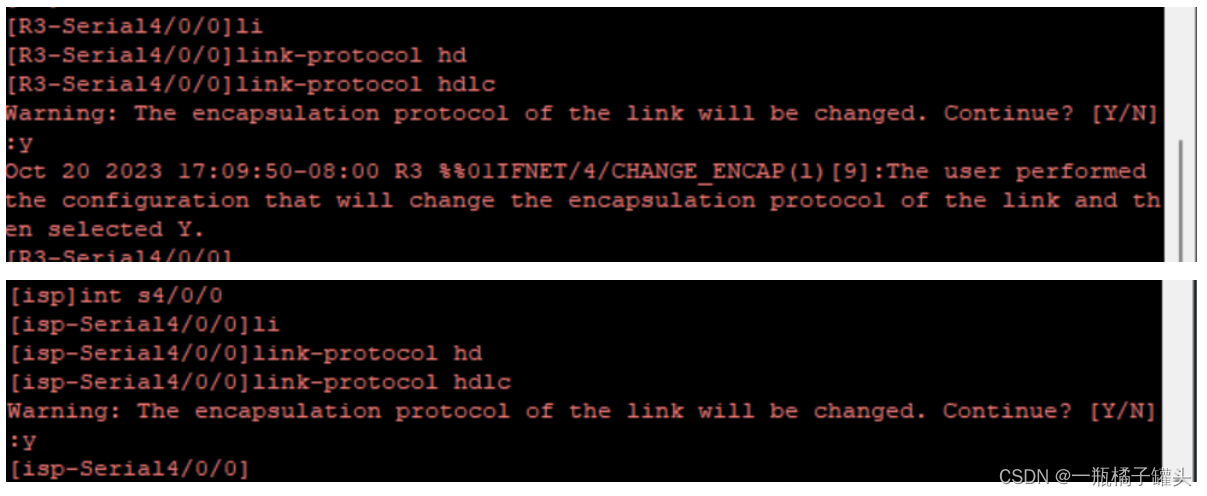

四、在R3于R5之间使用HDLC封装

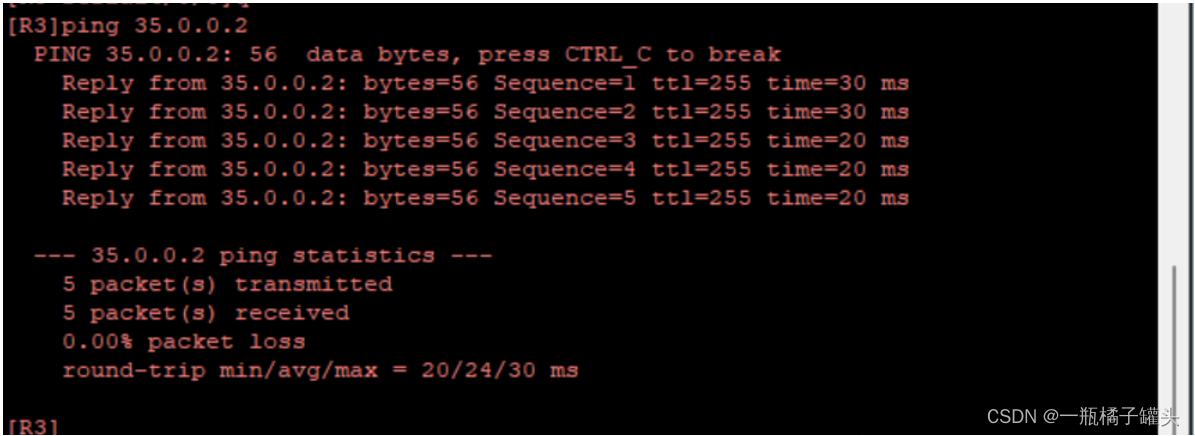

测试

测试成功

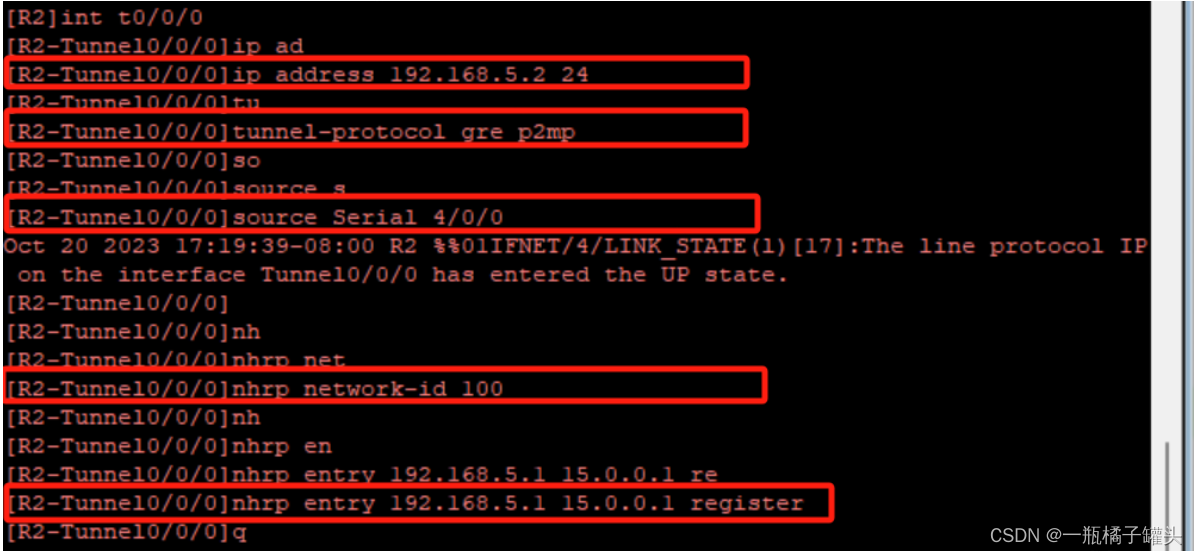

五、搭建MGRE网络

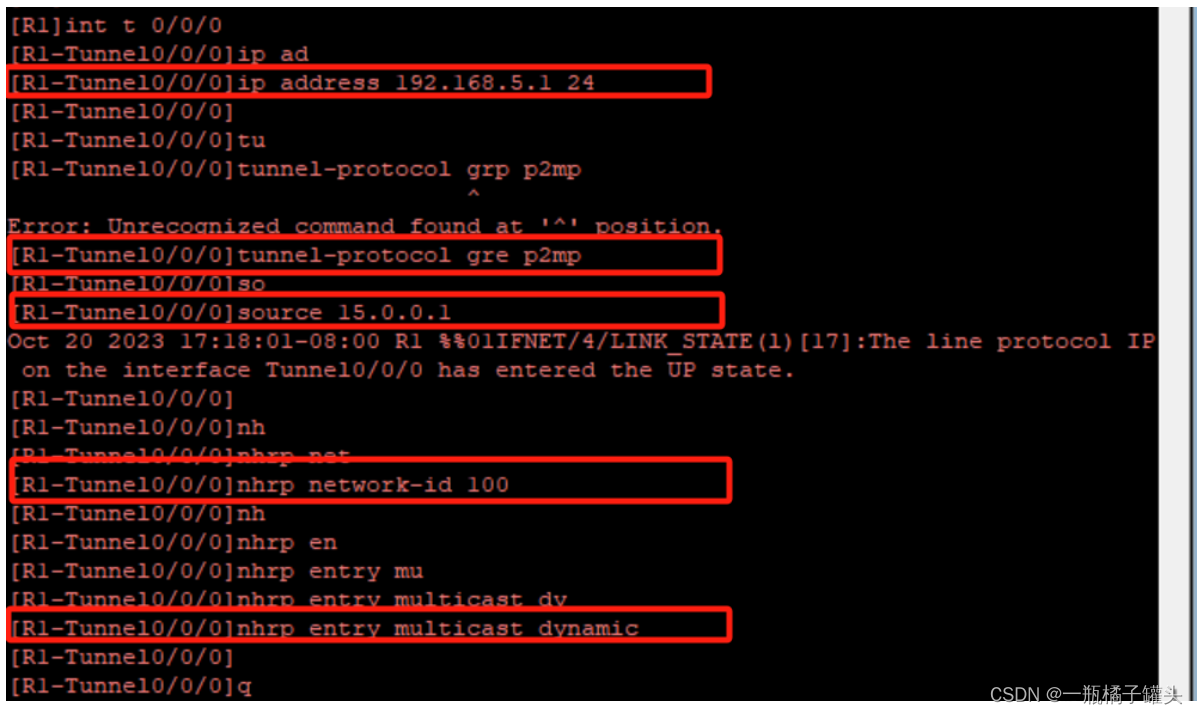

R1

R2

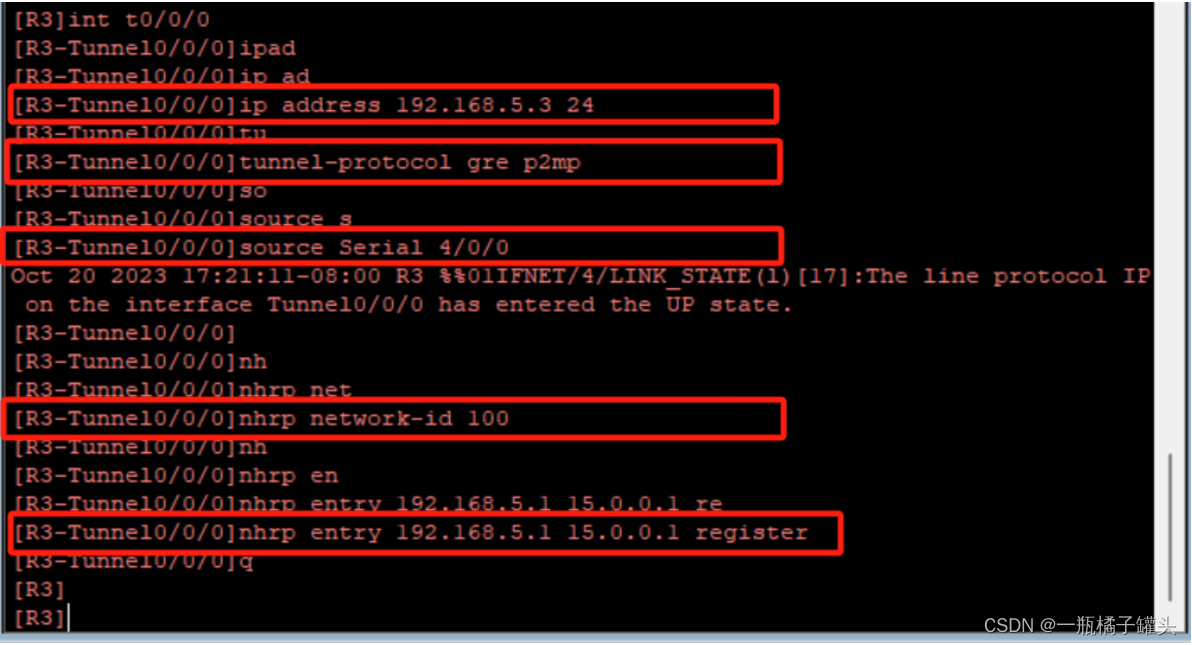

R3

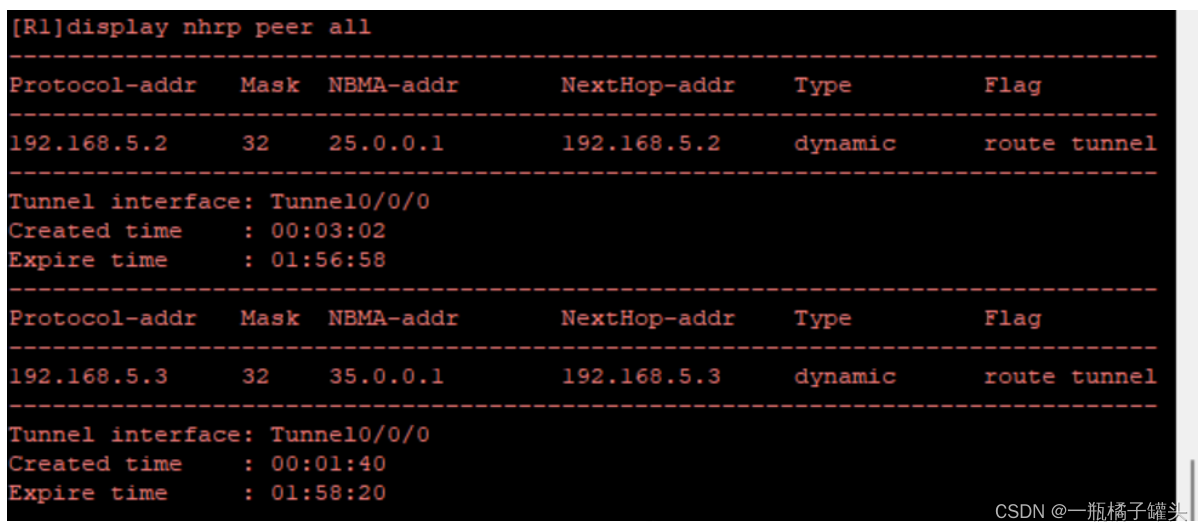

R1进行测试，R2、R3添加成功

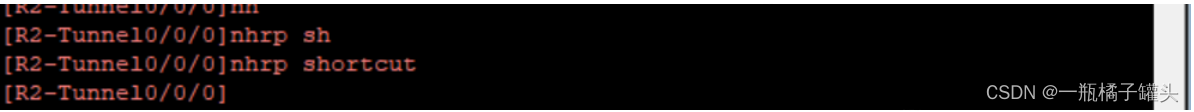

添加shortcut

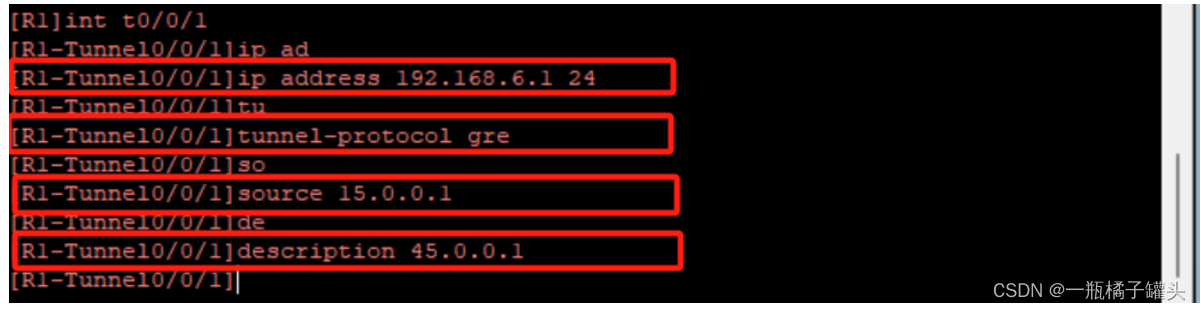

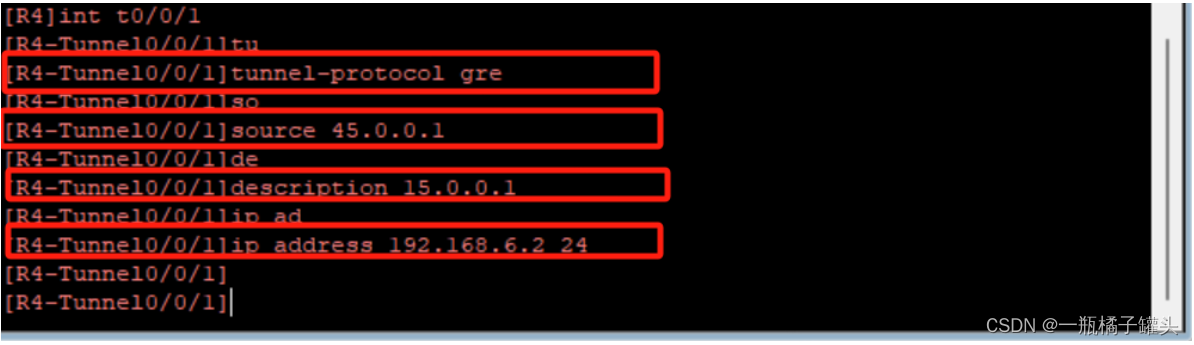

R1,R4做点到点的GRE

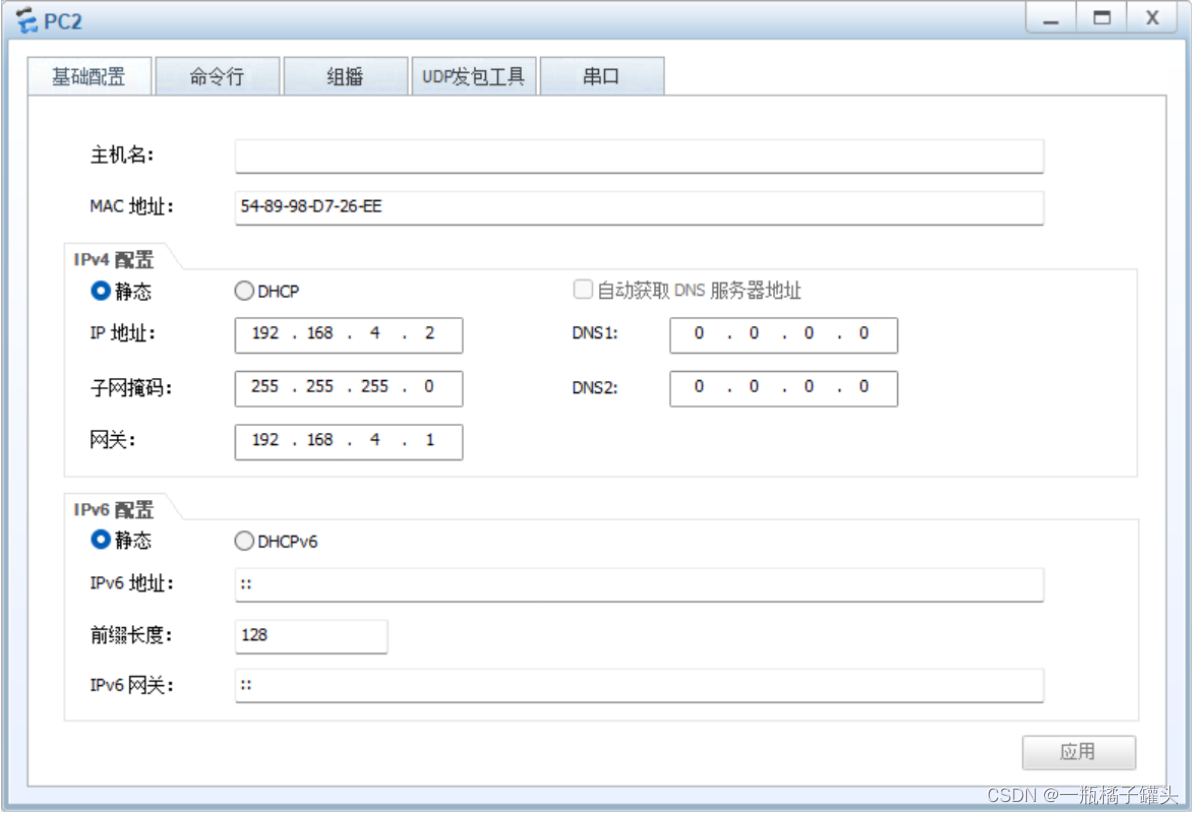

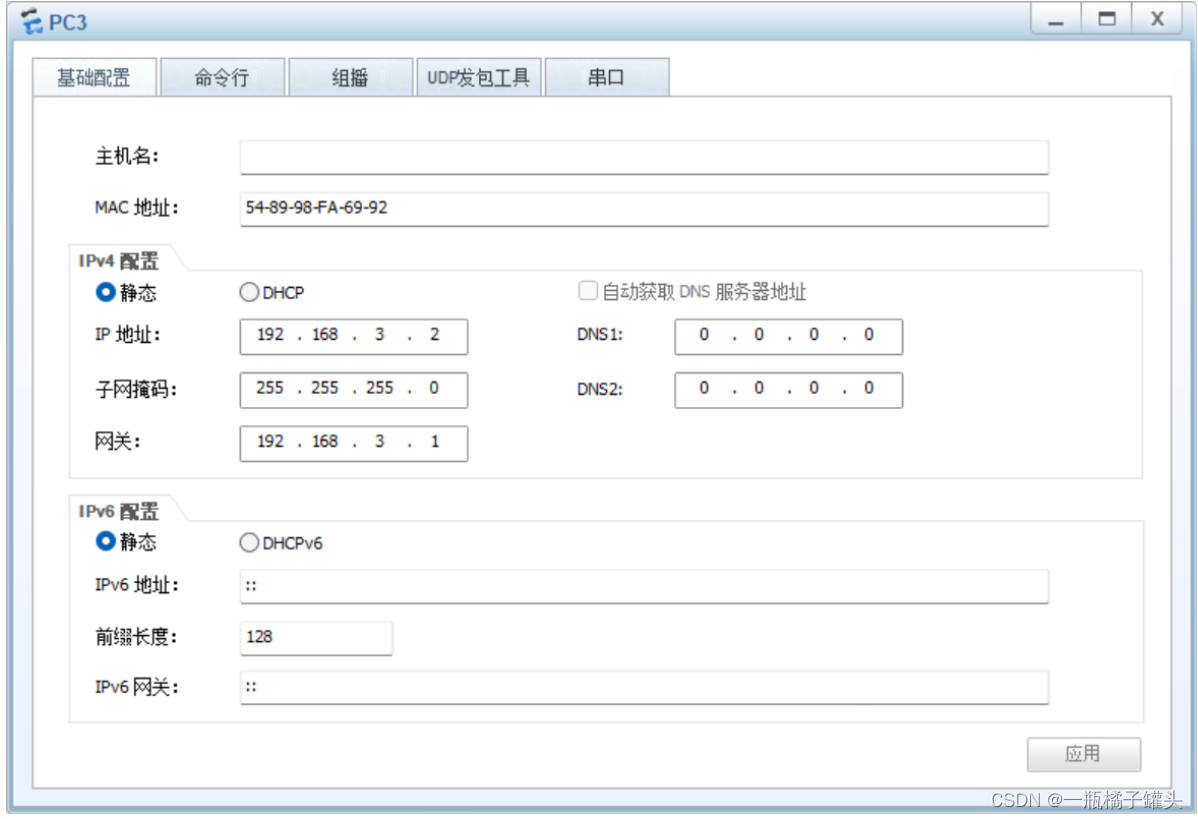

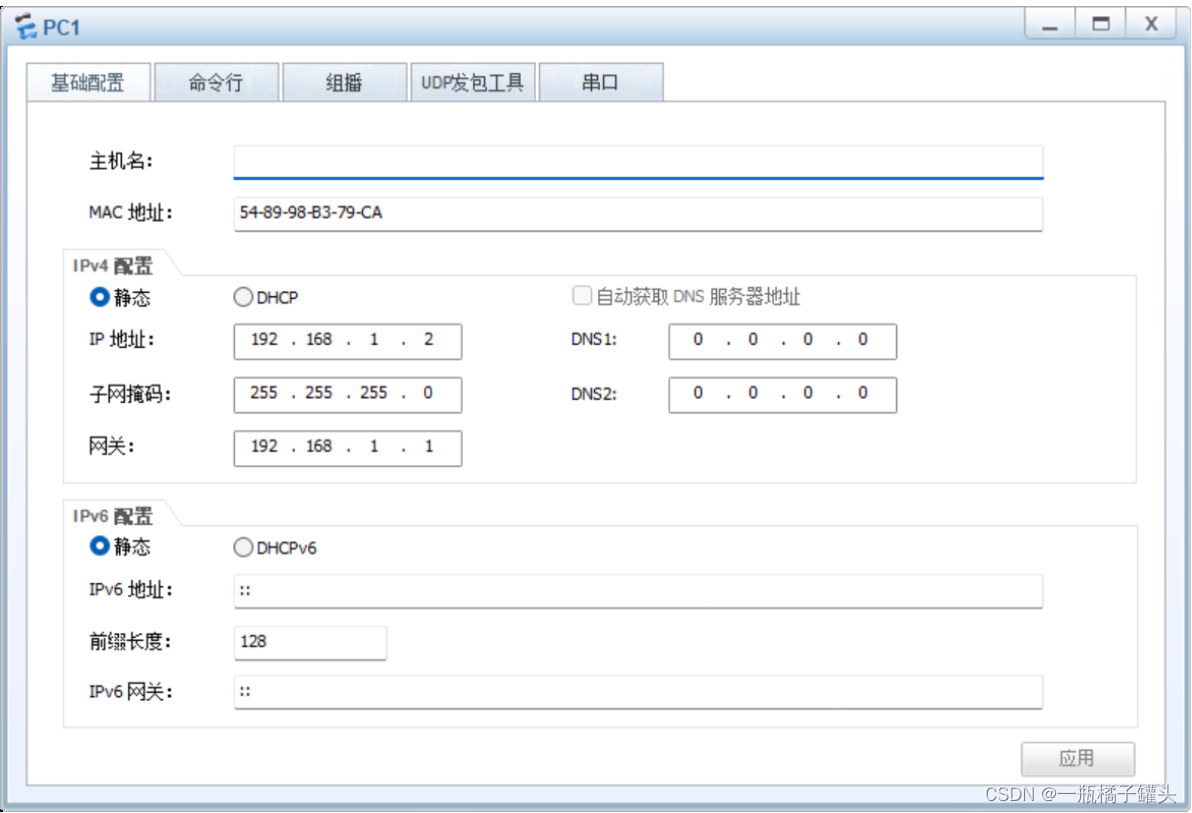

六、PC配地址网关、R1~R4做nat

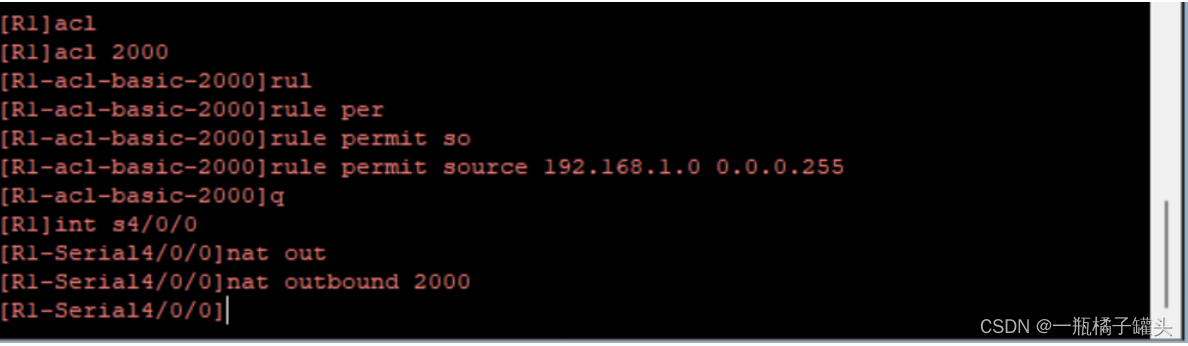

R1

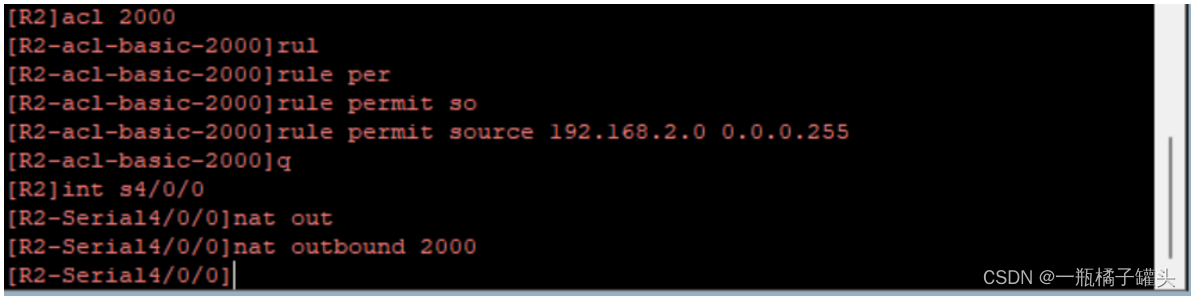

R2

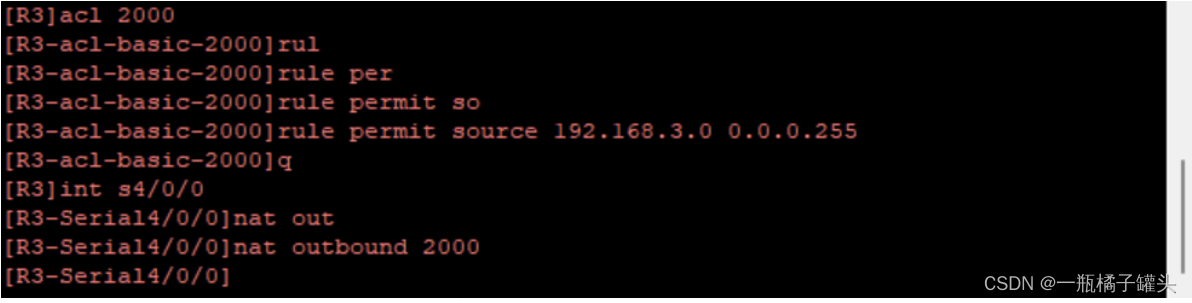

R3

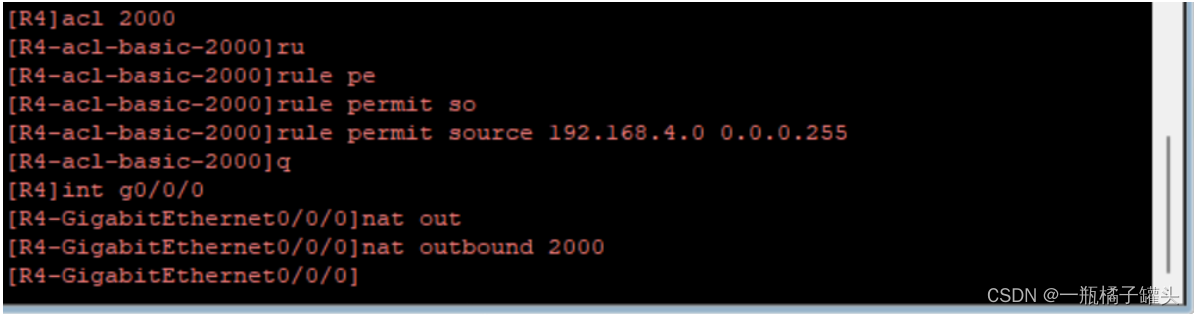

R4

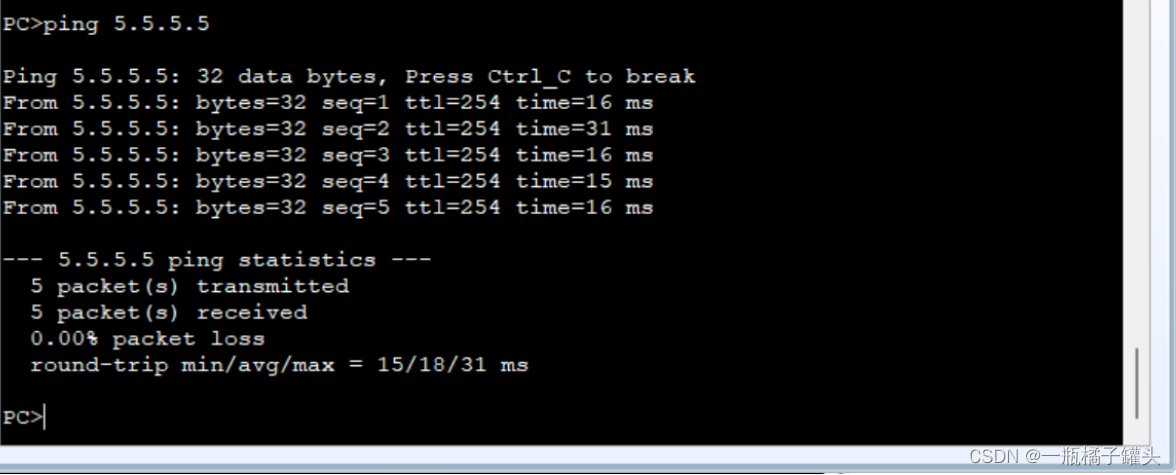

测试成功
