静态路由实验

最新推荐文章于 2023-12-23 16:12:52 发布
最新推荐文章于 2023-12-23 16:12:52 发布
阅读量1.3k 收藏 4
点赞数
分类专栏： HCIA 文章标签： 网络 java linux
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_63615831/article/details/127300362
版权

文章目录

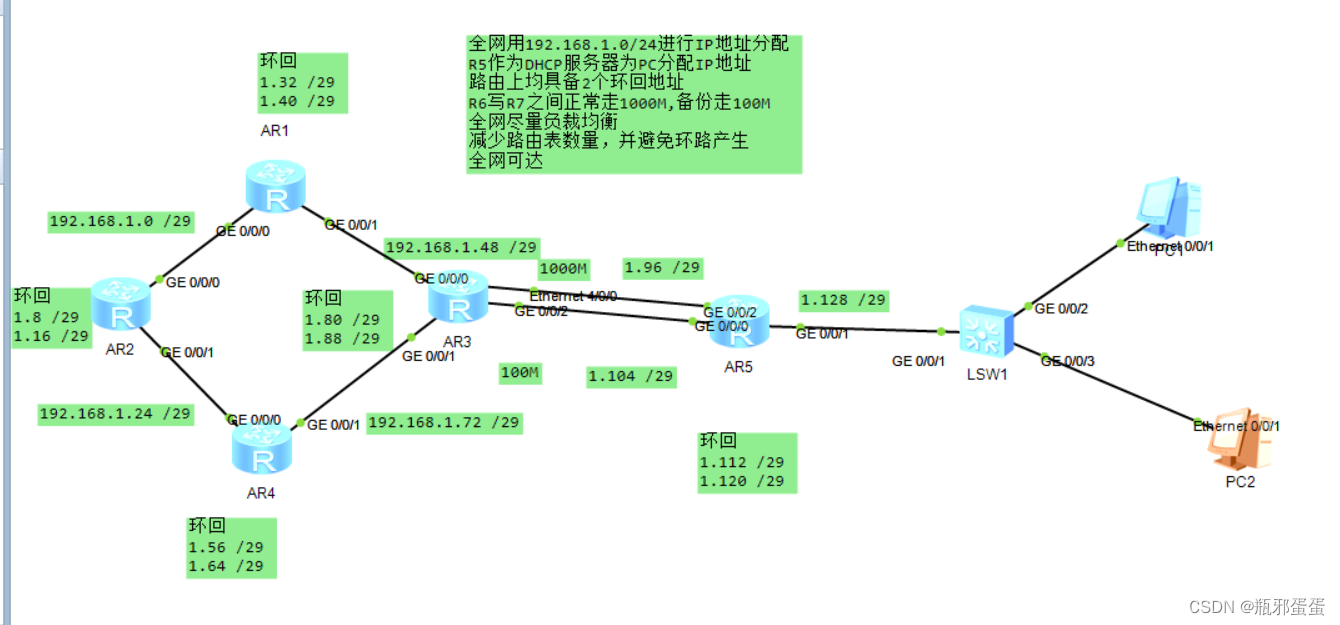

一、拓扑图、要求

在这里插入图片描述

二、分析过程

首先进行IP的划分，这里一共有7条链路，路由上上必须具备两个环回地址，5个路由器一共10个环回地址
，17个IP地址再加上两个（全0和全1），一共19个在2^4到, 2^5中，所以借5位。
192.168.1.0 /24
192.168.1.00000 000/29
子网 , 有效的主机 , 广播地址
192.168.1.0 , 192.168.1.1 到 192.168.1.6 , 192.168.1.7
192.168.1.8 , 192.168.1.9 到 192.168.1.14 , 192.168.1.15
192.168.1.16 , 192.168.1.17 到 192.168.1.22 , 192.168.1.23
192.168.1.24 , 192.168.1.25 到 192.168.1.30 , 192.168.1.31
192.168.1.32 , 192.168.1.33 到 192.168.1.38 , 192.168.1.39
192.168.1.40 , 192.168.1.41 到 192.168.1.46 , 192.168.1.47
192.168.1.48 , 192.168.1.49 到 192.168.1.54 , 192.168.1.55
192.168.1.56 , 192.168.1.57 到 192.168.1.62 , 192.168.1.63
192.168.1.64 , 192.168.1.65 到 192.168.1.70 , 192.168.1.71
192.168.1.72 , 192.168.1.73 到 192.168.1.78 , 192.168.1.79
192.168.1.80 , 192.168.1.81 到 192.168.1.86 , 192.168.1.87
192.168.1.88 , 192.168.1.89 到 192.168.1.94 , 192.168.1.95
192.168.1.96 , 192.168.1.97 到 192.168.1.102 , 192.168.1.103
192.168.1.104 , 192.168.1.105 到 192.168.1.110 , 192.168.1.111
192.168.1.112 , 192.168.1.113 到 192.168.1.118 , 192.168.1.119
192.168.1.120 , 192.168.1.121 到 192.168.1.126 , 192.168.1.127
192.168.1.128 , 192.168.1.129 到 192.168.1.134 , 192.168.1.135
192.168.1.136 , 192.168.1.137 到 192.168.1.142 , 192.168.1.143
192.168.1.144 , 192.168.1.145 到 192.168.1.150 , 192.168.1.151

192.168.1.152 , 192.168.1.153 到 192.168.1.158 , 192.168.1.159
…
然后开始配IP

三、配置路由器

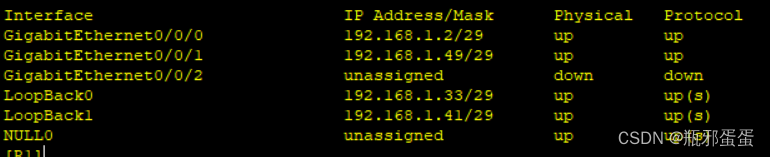

R1的环回路由器接口和路由表
在这里插入图片描述

    192.168.1.8/29  Static  60   0          RD   192.168.1.1     GigabitEthernet
0/0/0
   192.168.1.16/29  Static  60   0          RD   192.168.1.1     GigabitEthernet
0/0/0
   192.168.1.24/29  Static  60   0          RD   192.168.1.1     GigabitEthernet
0/0/0
   192.168.1.72/29  Static  60   0          RD   192.168.1.50    GigabitEthernet
0/0/1
   192.168.1.80/29  Static  60   0          RD   192.168.1.50    GigabitEthernet
0/0/1
   192.168.1.88/29  Static  60   0          RD   192.168.1.50    GigabitEthernet
0/0/1
   192.168.1.96/29  Static  60   0          RD   192.168.1.50    GigabitEthernet
0/0/1
  192.168.1.104/29  Static  60   0          RD   192.168.1.50    GigabitEthernet
0/0/1
  192.168.1.112/29  Static  60   0          RD   192.168.1.50    GigabitEthernet
0/0/1
  192.168.1.120/29  Static  60   0          RD   192.168.1.50    GigabitEthernet
0/0/1
  192.168.1.128/29  Static  60   0          RD   192.168.1.50    GigabitEthernet
0/0/1

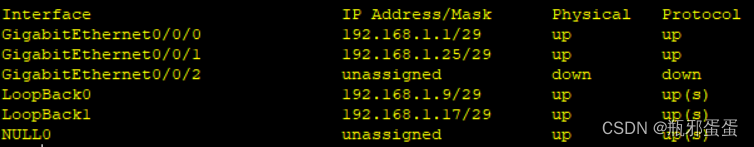

R2的环回路由器接口和路由表
在这里插入图片描述

192.168.1.32/29  Static  60   0          RD   192.168.1.2     GigabitEthernet
0/0/0
   192.168.1.40/29  Static  60   0          RD   192.168.1.2     GigabitEthernet
0/0/0
   192.168.1.48/29  Static  60   0          RD   192.168.1.2     GigabitEthernet
0/0/0
   192.168.1.56/29  Static  60   0          RD   192.168.1.26    GigabitEthernet
0/0/1
   192.168.1.64/29  Static  60   0          RD   192.168.1.26    GigabitEthernet
0/0/1
   192.168.1.72/29  Static  60   0          RD   192.168.1.26    GigabitEthernet
0/0/1
   192.168.1.96/29  Static  60   0          RD   192.168.1.26    GigabitEthernet
0/0/1
                    Static  60   0          RD   192.168.1.2     GigabitEthernet
0/0/0
  192.168.1.104/29  Static  60   0          RD   192.168.1.26    GigabitEthernet
0/0/1
                    Static  60   0          RD   192.168.1.2     GigabitEthernet
0/0/0
  192.168.1.128/29  Static  60   0          RD   192.168.1.2     GigabitEthernet
0/0/0
                    Static  60   0          RD   192.168.1.26    GigabitEthernet
0/0/1

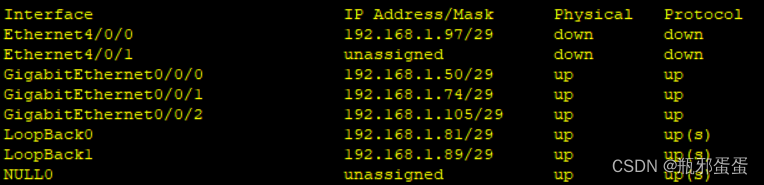

R3的环回路由器接口和路由表
在这里插入图片描述

 192.168.1.0/29  Static  60   0          RD   192.168.1.49    GigabitEthernet
0/0/0
    192.168.1.8/29  Static  60   0          RD   192.168.1.73    GigabitEthernet
0/0/1
                    Static  60   0          RD   192.168.1.49    GigabitEthernet
0/0/0
   192.168.1.16/29  Static  60   0          RD   192.168.1.49    GigabitEthernet
0/0/0
                    Static  60   0          RD   192.168.1.73    GigabitEthernet
0/0/1
   192.168.1.24/29  Static  60   0          RD   192.168.1.73    GigabitEthernet
0/0/1
   192.168.1.32/29  Static  60   0          RD   192.168.1.49    GigabitEthernet
0/0/0
   192.168.1.40/29  Static  60   0          RD   192.168.1.49    GigabitEthernet
0/0/0
   192.168.1.56/29  Static  60   0          RD   192.168.1.73    GigabitEthernet
0/0/1
   192.168.1.64/29  Static  60   0          RD   192.168.1.73    GigabitEthernet
0/0/1
  192.168.1.112/29  Static  60   0          RD   192.168.1.106   GigabitEthernet
0/0/2
  192.168.1.120/29  Static  60   0          RD   192.168.1.106   GigabitEthernet
0/0/2
  192.168.1.128/29  Static  100  0          RD   192.168.1.106   GigabitEthernet
0/0/2

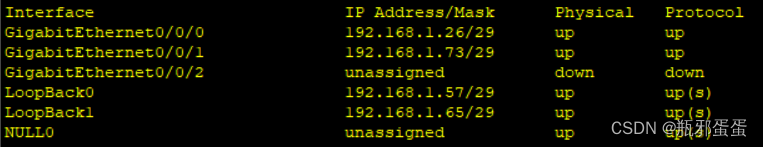

R4的环回路由器接口和路由表
在这里插入图片描述

   192.168.1.0/29  Static  60   0          RD   192.168.1.25    GigabitEthernet
0/0/0
    192.168.1.8/29  Static  60   0          RD   192.168.1.25    GigabitEthernet
0/0/0
   192.168.1.16/29  Static  60   0          RD   192.168.1.25    GigabitEthernet
0/0/0
   192.168.1.24/29  Direct  0    0           D   192.168.1.26    GigabitEthernet
0/0/0
   192.168.1.26/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
   192.168.1.31/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
   192.168.1.48/29  Static  60   0          RD   192.168.1.74    GigabitEthernet
0/0/1
   192.168.1.80/29  Static  60   0          RD   192.168.1.74    GigabitEthernet
0/0/1
   192.168.1.88/29  Static  60   0          RD   192.168.1.74    GigabitEthernet
0/0/1
   192.168.1.96/29  Static  60   0          RD   192.168.1.74    GigabitEthernet
0/0/1
  192.168.1.104/29  Static  60   0          RD   192.168.1.74    GigabitEthernet
0/0/1
  192.168.1.112/29  Static  60   0          RD   192.168.1.74    GigabitEthernet
0/0/1
  192.168.1.120/29  Static  60   0          RD   192.168.1.74    GigabitEthernet
0/0/1
  192.168.1.128/29  Static  60   0          RD   192.168.1.74    GigabitEthernet
0/0/1

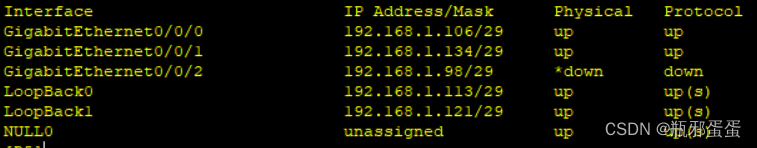

R5的环回路由器接口和路由表
在这里插入图片描述

192.168.1.0/29  Static  60   0          RD   192.168.1.105   GigabitEthernet
0/0/0
    192.168.1.8/29  Static  60   0          RD   192.168.1.104   GigabitEthernet
0/0/0
   192.168.1.16/29  Static  60   0          RD   192.168.1.104   GigabitEthernet
0/0/0
   192.168.1.24/29  Static  60   0          RD   192.168.1.105   GigabitEthernet
0/0/0
   192.168.1.32/29  Static  60   0          RD   192.168.1.104   GigabitEthernet
0/0/0
   192.168.1.40/29  Static  60   0          RD   192.168.1.104   GigabitEthernet
0/0/0
   192.168.1.48/29  Static  60   0          RD   192.168.1.105   GigabitEthernet
0/0/0
   192.168.1.56/29  Static  60   0          RD   192.168.1.104   GigabitEthernet
0/0/0
   192.168.1.64/29  Static  60   0          RD   192.168.1.104   GigabitEthernet
0/0/0
   192.168.1.72/29  Static  60   0          RD   192.168.1.105   GigabitEthernet
0/0/0
   192.168.1.80/29  Static  60   0          RD   192.168.1.105   GigabitEthernet
0/0/0
   192.168.1.88/29  Static  60   0          RD   192.168.1.105   GigabitEthernet
0/0/0

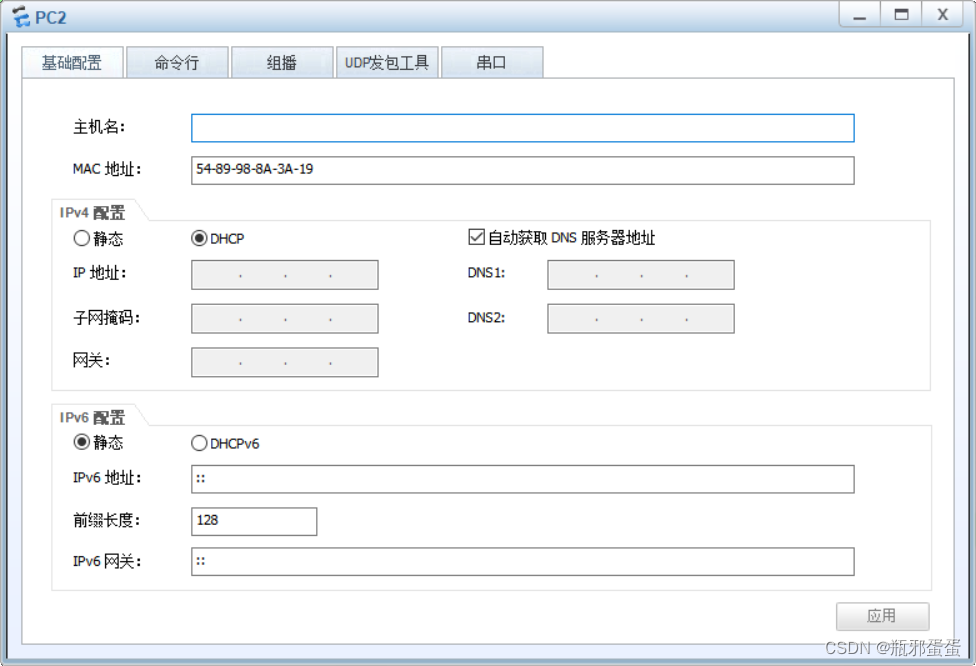

R5DHCP
在这里插入图片描述

在这里插入图片描述

测试

PC>ping 192.168.1.9

Ping 192.168.1.9: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 192.168.1.9: bytes=32 seq=2 ttl=252 time=63 ms
From 192.168.1.9: bytes=32 seq=3 ttl=252 time=62 ms
From 192.168.1.9: bytes=32 seq=4 ttl=252 time=63 ms
From 192.168.1.9: bytes=32 seq=5 ttl=252 time=62 ms

--- 192.168.1.9 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/62/63 ms

PC>ping 192.168.1.57

Ping 192.168.1.57: 32 data bytes, Press Ctrl_C to break
From 192.168.1.57: bytes=32 seq=1 ttl=253 time=63 ms
From 192.168.1.57: bytes=32 seq=2 ttl=253 time=47 ms
From 192.168.1.57: bytes=32 seq=3 ttl=253 time=47 ms
From 192.168.1.57: bytes=32 seq=4 ttl=253 time=46 ms
From 192.168.1.57: bytes=32 seq=5 ttl=253 time=47 ms

--- 192.168.1.57 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 46/50/63 ms

PC>ping 192.168.1.33

Ping 192.168.1.33: 32 data bytes, Press Ctrl_C to break
From 192.168.1.33: bytes=32 seq=1 ttl=253 time=62 ms
From 192.168.1.33: bytes=32 seq=2 ttl=253 time=47 ms
From 192.168.1.33: bytes=32 seq=3 ttl=253 time=31 ms
From 192.168.1.33: bytes=32 seq=4 ttl=253 time=47 ms
From 192.168.1.33: bytes=32 seq=5 ttl=253 time=32 ms

--- 192.168.1.33 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/43/62 ms

PC>
PC>ping 192.168.1.81

Ping 192.168.1.81: 32 data bytes, Press Ctrl_C to break
From 192.168.1.81: bytes=32 seq=1 ttl=254 time=47 ms
From 192.168.1.81: bytes=32 seq=2 ttl=254 time=46 ms
From 192.168.1.81: bytes=32 seq=3 ttl=254 time=16 ms
From 192.168.1.81: bytes=32 seq=4 ttl=254 time=47 ms
From 192.168.1.81: bytes=32 seq=5 ttl=254 time=47 ms

--- 192.168.1.81 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 16/40/47 ms

全网可达
