1.项目背景

   近年来，随着教育信息化的不断推进，成都市政府加大了对教育基础设施的投入。今年，成都新投入建设了一批重点小学，旨在为学生提供更加优质的教育资源和环境。为了满足这些学校在教学、管理以及学生活动等方面的信息化需求，我们计划为这些学校规划并组建小型局域网。本项目的主要目标是为成都新建设的重点小学设计并构建稳定、高效、安全的小型局域网，以实现以下功能：

提供高速稳定的网络连接，满足师生在教学、科研和日常学习中的网络需求。

实现校园内资源的共享，包括教学资源、图书资料、学生作品等。

支持学校各项管理系统的运行，如学生信息管理系统、教务管理系统等

2.组网需求

在小学校园网场景中，采用接入层、汇聚层和核心层三层方式部署。用户希望：

  1. 考虑到业务的可靠性，接入层和汇聚层之间部署VRRP，在一条上行链路断开的时候，流量能切换到另外一条上行链路转发。
  2. 避免冗余备份链路导致的环网问题，消除接入层和汇聚层之间的环路。
  3. 汇聚层和核心层部署OSPF协议实现三层互通。
  4. 设置服务器区域，能够部署校园网站，外部用户可以访问；部署DHCP服务器，实现IP地址的自动下发，但是要防止有人员私接DHCP路由器。
  5. 保证网络流量的可靠性，租用运营商双线路，采用一主一备的流量出口方式。要求能够在主线路故障时快速切换至备用线路。
  6. 要求管理人员和财务处不能访问外部网络和其他内部网络。

3.需求分析

  1. 通过在汇聚层设备SWA1和SWA2、SWB1和SWB2之间部署VRRP，并追踪上行链路。实现链路冗余备份。
  2. 通过在汇聚层设备SWA1、SWA2汇聚层设备SWB1、SWB2和接入层设备SWJA、SWJB之间部署MSTP，消除网络中的环路。
  3. 通过在汇聚层设备SWA1、SWA2、SWB1、SWB2和核心层设备HE1、HE2之间部署OSPF，实现网络三层互通。
  4. 通过在服务器区设置接入交换机FUWU、接入Web服务器和DHCP服务器，在核心HE1和核心HE2上部署VRRP实现网关冗余；在交换机上设置DHCP中继实现跨广播域下发IP地址；设置DHCP snooping防止私接DHCP服务器。
  5. 通过在出口设备FW，采用浮动路由部署双出口链路，一主一备。使用BFD关联默认路由，实现快速切换。
  6. 通过在出口设备FW，部署NAT实现内部网络可以访问公网；部署端口映射，使得外网用户可以访问内网服务器；部署访问控制列表，让管理人员和财务处不能访问公网和其他内部网络。

4.设计与规划

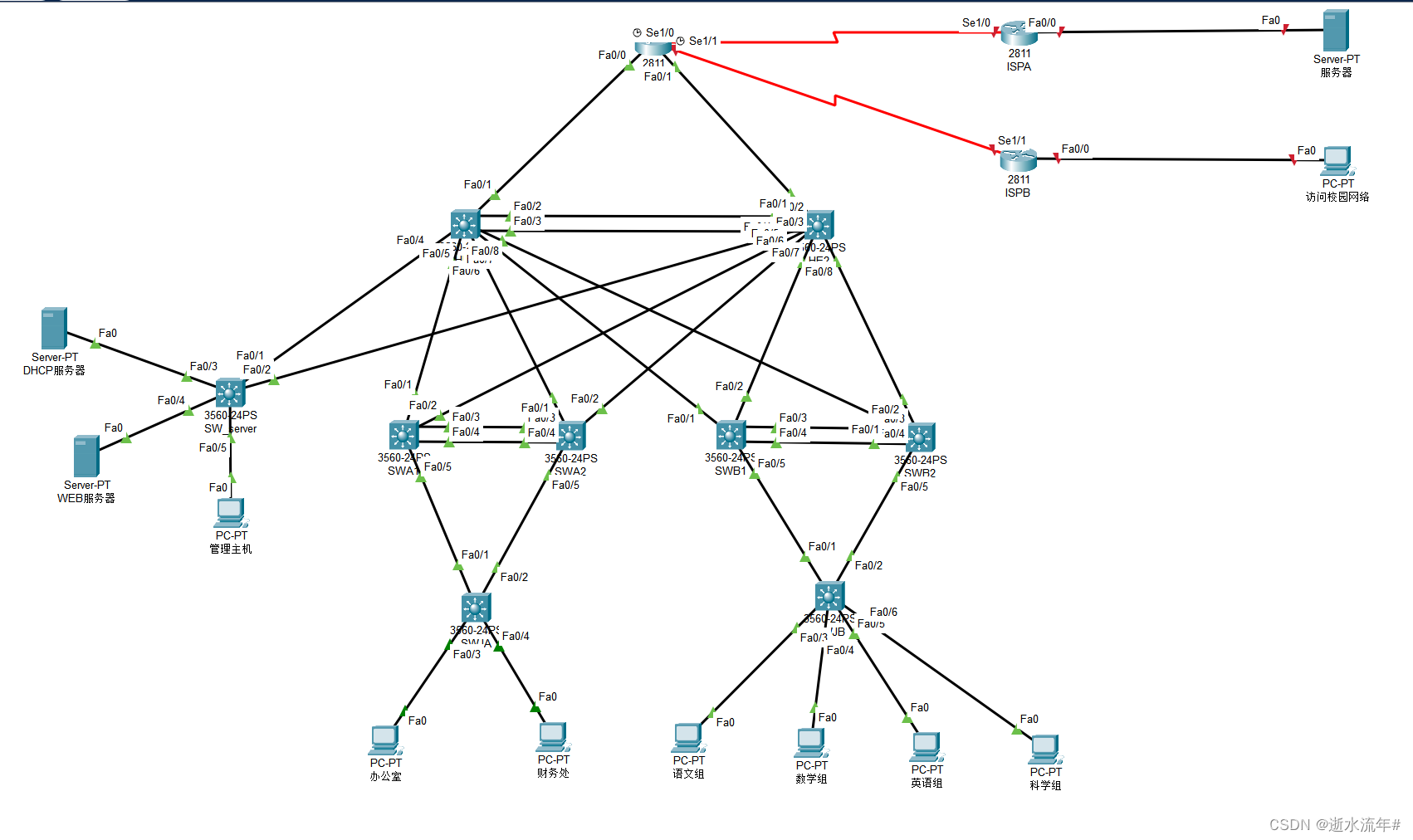

4.1拓扑结构


4.2 各部门IP地址划分

部门

VLAN

VLAN名称

IP

子网掩码

网关

办公室

10

bangong10

192.168.10.0

255.255.255.0

192.168.10.254

财务处

20

caiwu20

192.168.20.0

192.168.20.254

语文组

30

chinese30

192.168.30.0

192.168.30.254

数学组

40

math40

192.168.40.0

192.168.40.254

英语组

50

english50

192.168.50.0

192.168.50.254

科学组

60

science60

192.168.60.0

192.168.60.254

DHCP服务

70

dhcp70

192.168.70.0

192.168.70.254

Web服务

80

web80

192.168.80.0

192.168.80.254

管理员

99

Vlan99

192.168.99.0

192.168.99.254

4.3 设备VLAN、IP、端口划分

设备

VLAN

IP地址

接口编号

描述

SWJA

VLAN：10

—

0/3

To_Host_BGS

VLAN：20

—

0/4

To_Host_CW

trunk

—

0/1

To_SWA1

trunk

—

0/2

To_SWA2

SWJB

VLAN：30

—

0/3

To_Host_YW

VLAN：40

—

0/4

To_Host_SX

VLAN：50

—

0/5

To_Host_YY

VLAN：60

—

0/6

To_Host_KX

trunk

—

0/1

To_SWJB1

trunk

—

0/2

To_SWJB2

SWA1

VLAN：10

IP地址：192.168.10.253/24

虚拟地址：192.168.10.254/24

0/5

To_SWJA

VLAN：20

IP地址：192.168.20.252/24

虚拟地址：192.168.20.254/24

0/5

To_SWJA

链路聚合

0/3

To_Link-SWA2

0/4

VLAN：11

192.168.11.2/30

0/1

To_HE1

VLAN：21

192.168.21.2/30

0/2

To_HE2

SWA2

VLAN：10

IP地址：192.168.10.252/24

虚拟地址：192.168.10.254/24

0/5

To_SWJA

VLAN：20

IP地址：192.168.20.253/24

虚拟地址：192.168.20.254/24

0/5

链路聚合

0/3

To_Link-SWA1

0/4

VLAN：12

192.168.12.2/30

0/1

To_HE1

VLAN：22

192.168.22.2/30

0/2

To_HE2

SWB1

VLAN：30

IP地址：192.168.30.253/24

虚拟地址：192.168.30.254/24

0/5

To_SWJB

5

VLAN：40

IP地址：192.168.40.253/24

虚拟地址：192.168.40.254/24

0/5

VLAN：50

IP地址：192.168.50.252/24

虚拟地址：192.168.50.254/24

0/5

VLAN：60

IP地址：192.168.60.252/24

虚拟地址：192.168.60.254/24

0/5

链路聚合

0/3

To_SWB2

0/4

VLAN：13

192.168.13.2/30

0/1

To_HE1

VLAN：23

192.168.23.2/30

0/2

To_HE2

SWB2

VLAN：30

IP地址：192.168.30.252/24

虚拟地址：192.168.30.254/24

0/5

To_SWJB

VLAN：40

IP地址：192.168.40.252/24

虚拟地址：192.168.40.254/24

0/5

VLAN：50

IP地址：192.168.50.253/24

虚拟地址：192.168.50.254/24

0/5

VLAN：60

IP地址：192.168.60.253/24

虚拟地址：192.168.60.254/24

0/5

链路聚合

0/3

To_SWB1

0/4

VLAN：14

192.168.14.2/30

0/1

To_HE1

VLAN：24

192.168.24.2/30

0/2

To_HE2

HE1

—

192.168.11.1/30

0/5

To_SWA1

—

192.168.12.1/30

0/6

To_SWA2

—

192.168.13.1/30

0/7

To_SWB1

—

192.168.14.1/30

0/8

To_SWB2

—

192.168.100.1/30

0/1

To_FW

链路聚合

0/2

To_HE2

0/3

VLAN：70

IP地址：192.168.70.253/24

虚拟地址：192.168.70.254/24

0/4

To_SW_Server

VLAN：80

IP地址：192.168.80.252/24

虚拟地址：192.168.80.254/24

0/4

To_SW_Server

VLAN：99

P地址：192.168.99.252/24

虚拟地址：192.168.99.254/24

0/4

To_SW_Server

HE2

—

192.168.21.1/30

0/5

To_SWA1

—

192.168.22.1/30

0/6

To_SWA2

—

192.168.23.1/30

0/7

To_SWB1

—

192.168.24.1/30

0/8

To_SWB2

—

192.168.200.1/30

0/1

To_FW

VLAN：70

IP地址：192.168.70.252/24

虚拟地址：192.168.70.254/24

0/4

To_SW_Server

VLAN：80

IP地址：192.168.80.253/24

虚拟地址：192.168.80.254/24

0/4

To_SW_Server

VLAN：99

IP地址：192.168.99.253/24

虚拟地址：192.168.99.254/24

0/4

To_SW_Server

SW_Server

VLAN：70

—

0/3

To_DHCP_Server

VLAN：80

—

0/4

To_Web_Server

VLAN：99

—

0/5

To_Host_GL

0/1

To_HE1

0/2

To_HE2

FW

—

192.168.100.2/30

0/0

TO_HE1

—

192.168.200.2/30

0/1

TO_HE2

—

100.0.0.1/30

S1/0

To_ISP1

—

200.0.0.1/30

S1/1

To_ISP2

5.思科模拟器配置

7e74e01613834c1796a062997b5bd6fb.png5.1内部网络配置

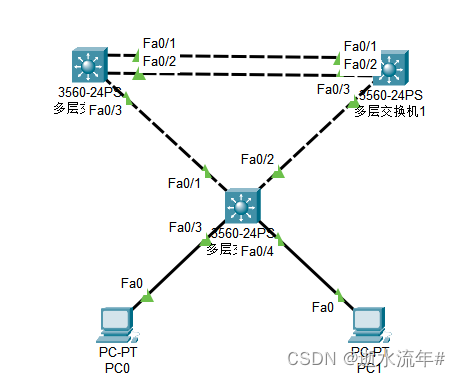

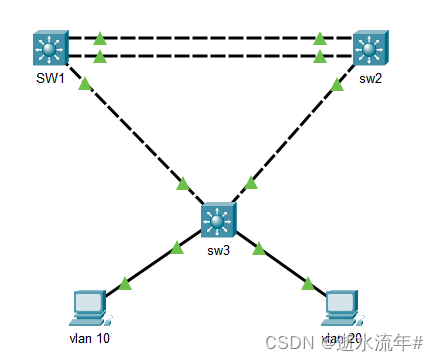

（1）接入层与汇聚层之间的链路冗余-链路聚合-生成树协议配置


对应名称如下所示：


链路聚合配置：

假设已创建vlan 10 ，20

#链路聚合
sw1
Switch(config)#int port-channel 1   //创建链路聚合组 1
Switch(config-if)#no shutdown       //保证链路聚合组是开启状态
Switch(config-if)#exit
Switch(config)#int range f0/1-2     //同时配置多条链路
Switch(config-if-range)#sw trunk encapsulation dot1q  //配置端口为trunk模式
Switch(config-if-range)#sw mo trunk
Switch(config-if-range)#sw trunk allowed vlan all
Switch(config-if-range)#channel-group 1 mode on   //加入数据链路，且状态为主动
Switch(config-if-range)#exit

sw2做相同配置

检查：Switch#show etherchannel summary
Group  Port-channel  Protocol    Ports
------+-------------+-----------+----------------------------------------------

1      Po1(SU)           -      Fa0/1(P) Fa0/2(P)

#保证链路聚合为启用状态，且端口正确

生成树协议配置：

#思科模拟器默认开启私有生成树协议PVST

SW1:
Switch(config)#spanning-tree mode pvst              //令生成树协议模式为pvst
Switch(config)#spanning-tree vlan 10 priority 0     //在vlan模式中，设置vlan10为主
Switch(config)#spanning-tree vlan 20 priority 4096  //在vlan模式中，设置vlan20为副

SW2:
Switch(config)#spanning-tree mode pvst
Switch(config)#spanning-tree vlan 10 priority 4096  //副
Switch(config)#spanning-tree vlan 20 priority 0     //主

SW3:
Switch(config)#spanning-tree mode pvst              //默认32768

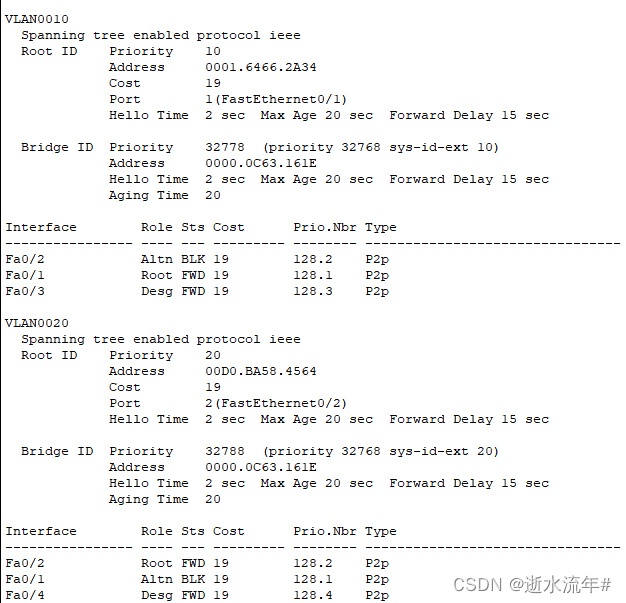

查看SW3的spanning-tree
Switch#show spanning-tree


链路冗余配置（standby）

#在vlan中配置代理，代理网关实现冗余
sw1:
Switch(config)#int vlan 10
Switch(config-if)#ip address 10.1.1.253 255.255.255.0
Switch(config-if)#standby 10 preempt
Switch(config-if)#standby 10 priority 200  //主（数值越大越优先）
Switch(config-if)#standby 10 ip 10.1.1.254
Switch(config-if)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip address 20.1.1.252 255.255.255.0
Switch(config-if)#standby 20 preempt
Switch(config-if)#standby 20 priority 100 //备
Switch(config-if)# standby 20 ip 20.1.1.254


sw2：
Switch(config)#int vlan 10
Switch(config-if)#ip address 10.1.1.252 255.255.255.0
Switch(config-if)#standby 10 preempt
Switch(config-if)#standby 10 priority 100  //备
Switch(config-if)#standby 10 ip 10.1.1.254
Switch(config-if)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip address 20.1.1.253 255.255.255.0
Switch(config-if)#standby 20 preempt
Switch(config-if)#standby 20 priority 200 //主
Switch(config-if)# standby 20 ip 20.1.1.254

检查：Switch#show standby brief
                     P indicates configured to preempt.
                     |
Interface   Grp  Pri P State    Active          Standby         Virtual IP
Vl10        10   200 P Active   local           10.1.1.252      10.1.1.254
Vl20        20   100 P Standby  20.1.1.253      local           20.1.1.254

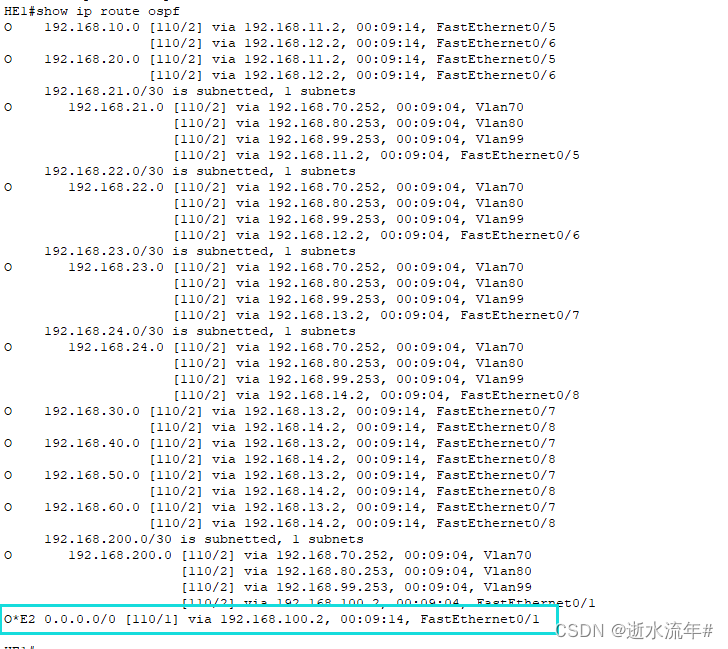

（2）汇聚层-核心层-安全设备（FW）使用OSPF 建立路由邻居关系

将所有直连网段写入OSPF area 0 中，自动联通

在安全设备处设置出口路由下发，令所有设备都能找到出口路由位置，避免静态路由配置

出口路由的OSPF下发
出口路由已经存在静态路由0.0.0.0 0.0.0.0 下一跳
FW(config)#router ospf 10
FW(config-router)#default-information originate


（3）服务器区配置DHCP，以及汇聚交换机配置DHCP_snooping安全策略

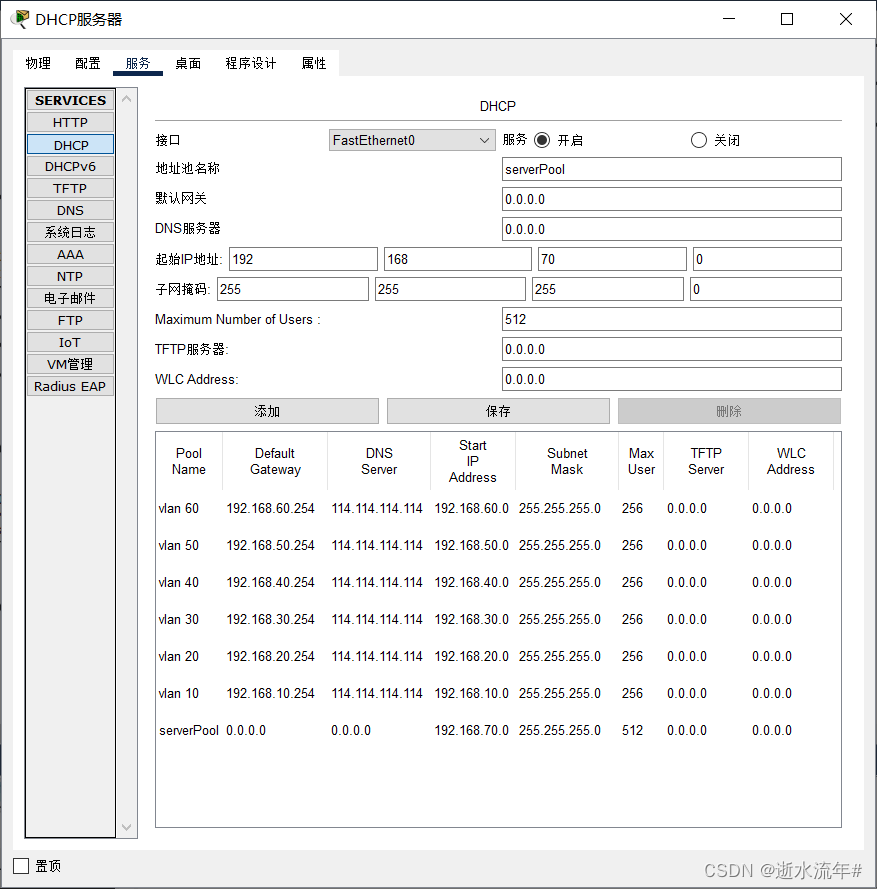

DHCP服务器配置：


汇聚层配置DHCP寻址服务：

三层交换机：
（1）开启DHCP服务:
  SWA1(config)#service dhcp
 (2)开启路由转发功能
  SWA1(config)#ip routing

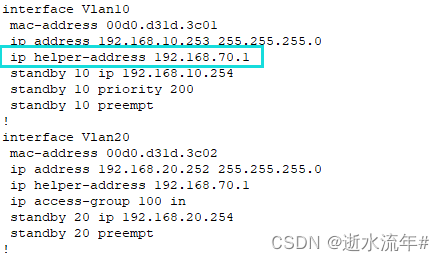

 (3)VLAN配置,查找DHCP服务器：
  SWB2(config)#server dhcp //开启DHCP服务
  SWB2(config)#int vlan 30
  SWB2(config-if)#ip helper-address 192.168.70.1   //DHCP服务器ip地址
#DHCP snooping安全配置
SWB2(config)#ip dhcp snooping vlan 30,40,50,60
SWB2(config)#int range f0/3-5
SWB2(config-if-range)#ip dhcp snooping trust

检查：show run

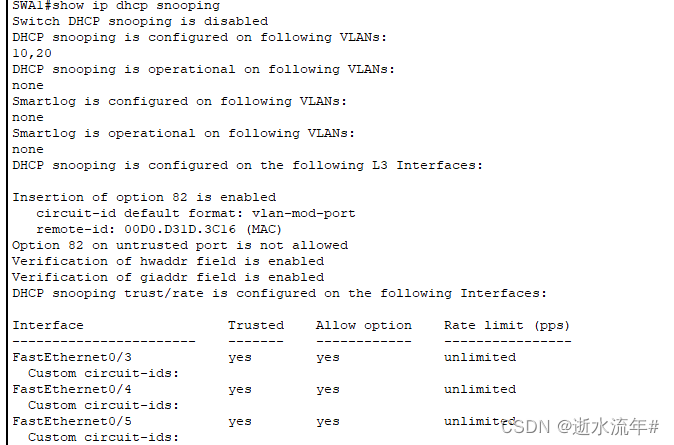

SWA1#show ip dhcp snooping


（4）在出口设备FW，采用浮动路由部署双出口链路，一主一备，实现快速切换

利用浮动路由绑定端口
FW(config)#ip route 0.0.0.0 0.0.0.0 s1/0 10 //主
FW(config)#ip route 0.0.0.0 0.0.0.0 s1/1 20 //副

然后在OSPF中，植入静态路由下发：
Router(config-router)# default-information originate

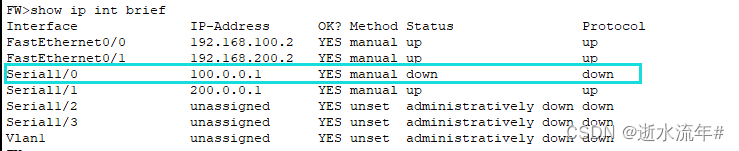

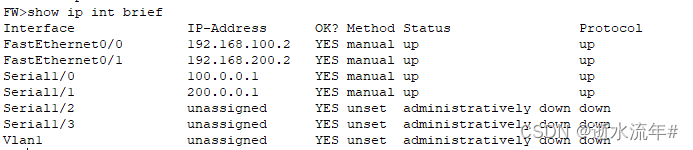

检查；检查接口状态：Router# show ip interface brief
     验证路由：Router# show ip route


当设备会自动监听端口状态，当主链路断开，主链路端口down掉，能自动切换使用备用出口路由





5.2 动态NAT转化+端口映射

在安全设备上配置NAT转换访问外部网络

access-list 1 permit 192.168.0.0 0.0.255.255
ip nat inside             //将入口端口配置为inside
ip nat outside            //将出口端口配置为outside
ip nat inside source list 1 interface Serial1/0 overload

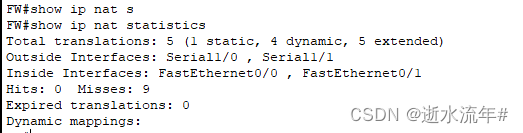

查看NAT配置：


查看NAT转换情况


将服务器网站端口映射到出口，让外网可以访问

FW(config)#ip nat inside source static tcp 192.168.80.1 80 100.0.0.1 8080
FW(config)#access-list 101 permit tcp any host 100.0.0.1 eq 8080
FW(config)#int s1/0
FW(config-if)#ip access-group 101 in
FW(config-if)#exit


外部网络只能访问100.0.0.1:8080 ----> 192.168.80.1:80

5.3 ACL配置

隔离vlan20 财务处不能与其他网络主机通信

acl 隔离三层协议，将ACL布置在SWA1、SWA2上，隔离三层互联，保证二层同vlan20的财务处互通

SWA1(config)# access-list 100 deny ip 192.168.20.0 0.0.0.255 any
SWA1(config)# access-list 100 permit ip any any
SWA1(config)# interface vlan 20
SWA1(config-if)# ip access-group 100 in

SWA2同上

6.实例

百度网盘 请输入提取码

逝水流年#
关注
Cisco Packet Tracer 典型校园网搭建
w2685797168的博客
04-06 9695
这是一个基于中小型校园网的网络搭建设计，使用Packet Tracer模拟器实现网络配置，并应用多种关键技术。其中，使用了VLAN技术实现了学校部门间的网段隔离；使用链路聚合提高了核心层的网络带宽与稳定性；使用RSTP提高了网络的故障切换速度，并避免了网络环路和广播风暴；使用思科的HSRP协议实现了网关的冗余性；配置ACL访问控制技术，限制了部门间网络的互访；配置NAT技术解决了内网主机上网和公网地址不够用的问题；配置OSPF动态路由和缺省引入，实现了内网的网络互通和访问互联网的路由转发问题；
思科模拟器配置网络拓扑图
06-10
某公司是一家全国性的网络设备生产和服务商，为了公司内部信息化建设，实现公司的信息化办公，公司希望采用先进的网络通信技术，建设一个以公司办公、电子商务、财务电算化、业务综合管理和客户服务关系管理系统为核心的现代化网络系统，实现内、外沟通的现代化计算机网络系统，以作为支持公司内部办公自动化、供应链管理及应用系统运行的基础设施。公司网络采用二层网络结构：核心层、接入层，通过路由器连接互联网，实现内外网互联互通。 通过项目实施，构建实训网络拓扑，实现网络综合应用的真机调试。在网络出口处采用1台R2811路由器，核心层采用一台S3560，接入层采用一台S2960或S2928,使用一台WEB服务模拟互联网业务。
思科模拟器简单校园网设计
征途是星辰大海
06-02 2万+
文章简介：本文用思科模拟器设计和规划了一个校园网络，相当于计算机网络相关专业期末作业难度
双机热备配置实验
最新发布
chenwenyi666的博客
02-28 1065
网络基础配置：IP地址，VLAN，mstp,vrrp。
思科模拟器搭建校园网
Cevy_sv的博客
02-19 541
vlan20里 ping192.168.20.252。ping不通dns服务器就用ip routing。192.168.10.2(dns地址为自己)虚拟网关192.168.10.252。dns地址192.168.10.2。
思科软件校园网网络规划与实现（组网综合实验）
XLB
02-19 1万+
（1）校园核心交换机的链路汇聚：“校园网核心交换机”上需要设置4组聚合端口，即，gig1/0/1和gig1/0/2组合为聚合端口1对应于“行政楼汇聚交换机”，gig1/0/3、gig1/0/4和gig1/0/5组合为聚合端口2对应于“教学楼汇聚交换机”，gig1/0/6、gig1/0/7和gig1/0/8组合为聚合端口3对应于“学生宿舍汇聚交换机”，gig1/0/9和gig1/0/10组合为聚合端口6对应于“网管机房服务器汇聚交换机”。同时，由于教学楼有教学监督的视频监控需要，需要的信道较宽，所以。
思科设备模拟组建校园网环境
11-25
思科模拟器组建校园网，小型简单校园网的组建，内有配置，初学网络非常实用
思科模拟简单校园网
我不喜欢打游戏的博客
07-13 1万+
思科软件模拟校园网
校园网的拓扑图（已经在cisco模拟器上实现）
12-14
用packet Tracert 5.3就可以看得见。供大家参考。
使用思科模拟器设计和配置校园网络
liu_zhaoda的博客
01-26 2万+
这里写自定义目录标题一、设计和配置校园网络二、知识总结三、网络设计1.接入层设计2.汇聚层设计工程实现总结 提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 文章目录一、设计和配置校园网络二、知识总结三、网络设计1.接入层设计2.汇聚层设计工程实现总结 一、设计和配置校园网络 网络至少包含三台路由器、一台三层交换机(实现其下 VLAN 间的互访)、 2 台 以上二层交换机和若干 PC，配置相应的路由协议（至少包含两种），按自主设计内容实现 VLAN 间主机的互访及不同路由器下主机
cisco模拟器搭建简易校园网
KTs_3的专栏
11-07 2万+
校园网拓扑图如图，构建6个VLAN: VLAN1 VLAN2 VLAN3 VLAN4 VLAN5 VLAN6 dep1 dep2 dep3 dep4 serv network 10.1.1.0/24 10.1.2.0/24 10.1.3.0/24 10.1.4.0/24 10.1.5.0/24 10.1.6.0/24
利用Cisco Packet Tracer 组建虚拟的校园网
03-08
利用Cisco Packet Tracer 组建虚拟的校园网 含具体的网络拓扑！很实用！
cisco 模拟器 校园网 课程设计 毕业设计
11-03
6.2版本 某高校校园有4栋教学楼，1栋实验楼，1个艺术楼，1个图书馆，1个医院楼，1个行政办公楼（第一层有教务处、总务处、招生就业处、学生处等；第二层有校长办公室、财务处、网络中心等；第三至第十层依次是计算机学院、数理学院、电器与自动化学院、化材学院、体艺学院、文化与传媒学院、经法与管理学院、外国语学院等），6栋女生宿舍楼，6栋男生宿舍楼。
思科路由器搭建校园网
03-21
计算机科学与信息工程学院 网络工程版用思科路由器搭建校园网
计算机网络-校园网拓扑图（思科模拟器）
12-29
实验报告
基于思科模拟器的校园网课程设计和pkt文件
06-17
1.技术主要包括：VLAN,SVI,OSPF,TUNNEL,IPSEC，帧中继，HSRP,链路冗余，NAT，ACL，WEB,DNS,FTP,E-MAIL,DHCP,...3.不包含配置命令文档，想学习如何配置的兄弟自己百度各功能具体实现吧，大同小异嘿嘿 4.希望可以帮到大家
基于思科模拟器的大型校园网络规划与设计
02-20
本篇报告详细阐述了如何利用思科模拟器进行校园网络的设计与规划，以满足教育信息化的需求。报告首先介绍了网络规划设计的基本概念，包括网络设计的步骤、网络结构的类型以及网络协议的应用。随后，详细描述了大型...
cisco 模拟器搭建简易校园网
热门推荐
gamylo的专栏
04-05 3万+
Cisco tracer 模拟搭建简易校园网  网络拓扑结构: 1网络试验方案如上图: ISP 路由器表示位于因特网上的路由器,PC2 及web server2表示位于因特网上的用户和服务器,用以对实验中内网的测试,其他部分是一个简易校园网,网络设备有 cisco 2811 路由器及CISCO 2960 2950的两层交换机,没有三层
【方案】思科模拟校园网建设方案（中型局域网设计）
weixin_51338719的博客
10-11 1万+
需求概述：该企业需要建设网络的场所包括网络接入机房、行政办公室、财务部、业务部、销售部以及若干无线终端接入点。计算机主要分布如下：行政办公室 15 台；财务部10台；业务部40台；Web服务器和FTP 服务器各1 台。从 ISP 申请到的公网IP地址为202.69.10.5~202.69.10.8。
思科模拟器校园网搭建网络设备DHCP配置
01-06
### 思科模拟器中校园网搭建及网络设备DHCP配置 #### 使用思科模拟器构建校园网络架构 在思科模拟器环境中创建一个功能完整的校园网络，需遵循特定的设计原则并合理安排各组件的位置。此过程涉及多个层面的技术考量，包括但不限于物理连接、逻辑分组以及服务部署等方面的工作。 对于所提及到的具体硬件构成——即至少三台路由器用于广域网(WAN)互联；一台具备第三层(Layer 3)转发能力的交换机来支持虚拟局域网(VLANs)之间的通信；两台以上的第二层(Layer 2)交换机构成局域网内部结构，并通过这些基础设置满足多台PC终端接入的需求[^1]。 #### 实现VLAN间主机互访与跨子网通讯 为了使处于不同VLAN中的计算机能够互相访问，在三层交换机上启用IP路由功能是必要的措施之一。这允许数据包依据目标地址被正确地导向至对应的VLAN接口。与此同时，还需确保所有参与交互的节点都已正确定义默认网关参数指向该L3设备。 针对跨越多个路由器下的端点实现互联互通，则依赖于静态路由表项或是动态路由协议（如RIPv2, OSPF等）。在此基础上进一步优化路径选择机制可以提高整体性能表现和可靠性水平。 #### DHCP服务器配置指南 当涉及到自动分配IP地址给客户端时，通常会选择在网络中心位置设立专门负责这项工作的服务器角色。以下是基于Cisco IOS平台执行此类操作的一般步骤： ```shell Router(config)# ip dhcp pool POOL_NAME Router(dhcp-config)# network NETWORK_ADDRESS / SUBNET_MASK Router(dhcp-config)# default-router GATEWAY_IP Router(dhcp-config)# dns-server DNS_SERVER_IP Router(dhcp-config)# exit ``` 上述命令序列定义了一个新的DHCP作用域`POOL_NAME`，指定了可租借范围内的网络段及其掩码长度，设定了缺省下一跳作为客户机上网必经之路由器的IP地址，并提供了DNS解析所需的权威名称服务器信息。最后保存更改以便生效。 #### 安全特性集成：ACL与NAT策略应用 考虑到网络安全的重要性，在规划初期就应该考虑加入访问控制列表(Access Control Lists, ACLs)，用来过滤进出流量模式，防止未授权行为的发生。而网络地址转换(Network Address Translation, NAT)则有助于隐藏内网真实拓扑的同时简化对外部互联网资源请求的过程管理。 ---
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
