通过本篇博客，你将能够掌握常见的网关配置方式，提升对系统架构的理解与运维能力。

目录

前言

支付服务

网关

快速入门

 路由属性

总结

前言

在现代微服务架构中，网关是连接各个服务的重要组件，承担着流量控制、路由转发、负载均衡等重要功能。作为架构中的入口点，网关的配置与管理对于系统的稳定性与性能至关重要。本篇博客将带你快速了解网关的基本概念与使用方法，重点介绍如何通过设置路由属性来灵活控制请求的转发和处理。通过本篇博客，你将能够掌握常见的网关配置方式，提升对系统架构的理解与运维能力。

支付服务

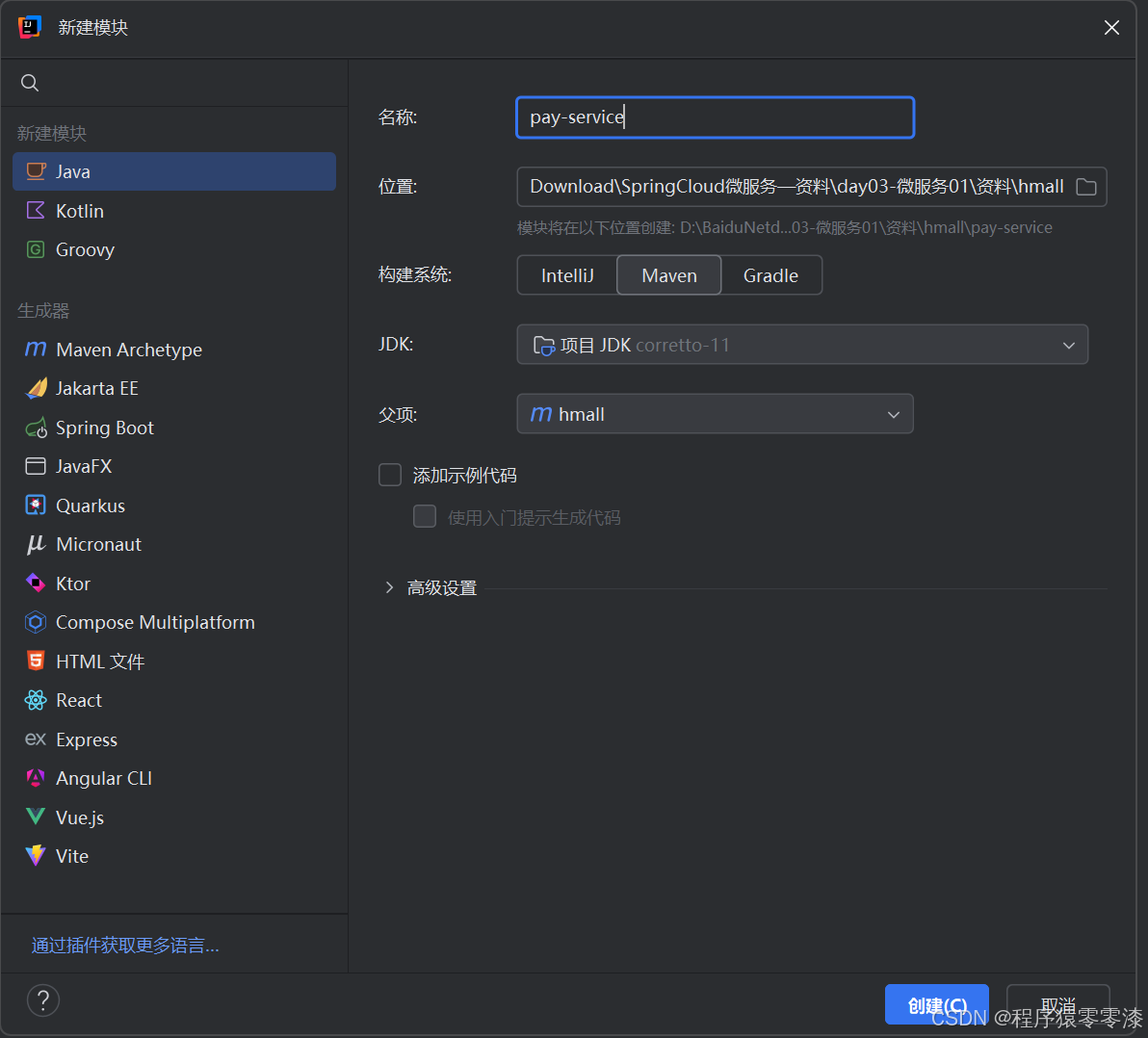

创建新模块pay-service

pom.xml文件内容如下：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>hmall</artifactId>
        <groupId>com.heima</groupId>
        <version>1.0.0</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>pay-service</artifactId>

    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
    </properties>

    <dependencies>
        <!--common-->
        <dependency>
            <groupId>com.heima</groupId>
            <artifactId>hm-common</artifactId>
            <version>1.0.0</version>
        </dependency>
        <!--api-->
        <dependency>
            <groupId>com.heima</groupId>
            <artifactId>hm-api</artifactId>
            <version>1.0.0</version>
        </dependency>
        <!--web-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <!--数据库-->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
        </dependency>
        <!--mybatis-->
        <dependency>
            <groupId>com.baomidou</groupId>
            <artifactId>mybatis-plus-boot-starter</artifactId>
        </dependency>
        <!--nacos 服务注册发现-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
    </dependencies>
    <build>
        <finalName>${project.artifactId}</finalName>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>
</project>

 编写启动类PayApplication

package com.hmall.pay;

import com.hmall.api.config.DefaultFeignConfig;
import org.mybatis.spring.annotation.MapperScan;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.openfeign.EnableFeignClients;

@EnableFeignClients(basePackages = "com.hmall.api.client", defaultConfiguration = DefaultFeignConfig.class)
@MapperScan("com.hmall.pay.mapper")
@SpringBootApplication
public class PayApplication {
    public static void main(String[] args) {
        SpringApplication.run(PayApplication.class, args);
    }
}

配置文件application.yaml内容如下：

server:
  port: 8086
spring:
  application:
    name: pay-service
  profiles:
    active: dev
  datasource:
    url: jdbc:mysql://${hm.db.host}:3306/hm-pay?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
    driver-class-name: com.mysql.cj.jdbc.Driver
    username: root
    password: ${hm.db.pw}
  cloud:
    nacos:
      server-addr: 192.168.244.132:8848
mybatis-plus:
  configuration:
    default-enum-type-handler: com.baomidou.mybatisplus.core.handlers.MybatisEnumTypeHandler
  global-config:
    db-config:
      update-strategy: not_null
      id-type: auto
logging:
  level:
    com.hmall: debug
  pattern:
    dateformat: HH:mm:ss:SSS
  file:
    path: "logs/${spring.application.name}"
knife4j:
  enable: true
  openapi:
    title: 支付服务接口文档
    description: "支付服务接口文档"
    email: zhanghuyi@itcast.cn
    concat: 虎哥
    url: https://www.itcast.cn
    version: v1.0.0
    group:
      default:
        group-name: default
        api-rule: package
        api-rule-resources:
          - com.hmall.pay.controller

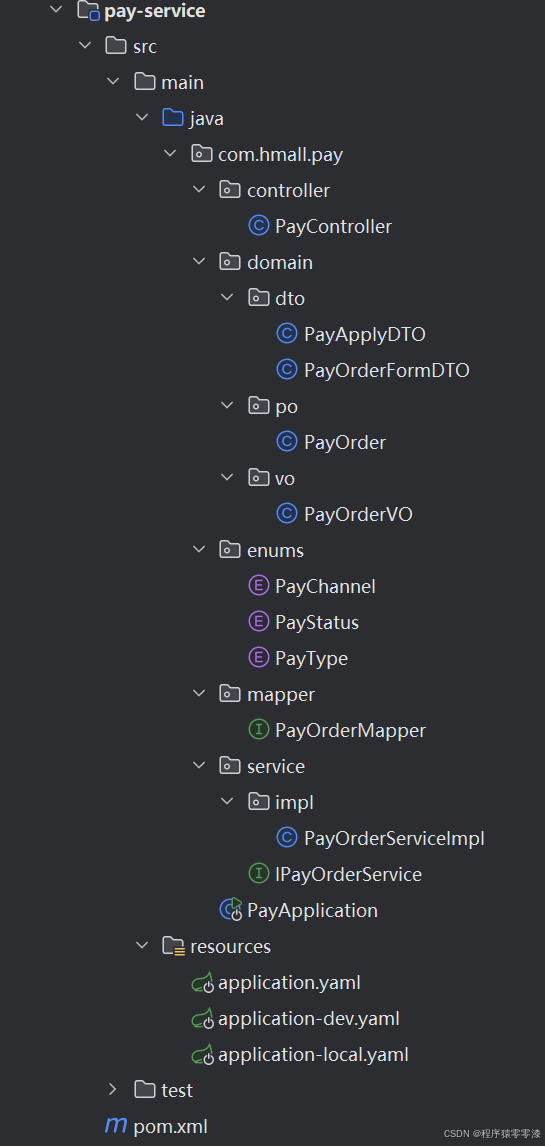

支付服务模块如下：

在支付服务中，当用户使用余额支付时，系统需要执行以下步骤：

  1. 扣减用户的账户余额。
  2. 更新订单状态为“已支付”。

在此流程中，用户余额扣减的功能存在于 user-service服务 中，而 订单状态更新 则由 trade-service 服务提供。因此，trade-service 服务需要通过 OpenFeign 来远程调用这两个服务。为此，我们可以将这些操作封装为一个 Feign 客户端。

通过 Feign 客户端，trade-service 服务可以高效地与 user-service 和 trade-service 进行交互，以便在支付过程中进行相应的调用。这样，我们将用户余额扣减和订单状态更新的功能模块化，并保证服务间的解耦与高效通信。

扣减用户余额，抽取到hm-api的UserClient接口中，代码如下：

package com.hmall.api.client;

import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.web.bind.annotation.PutMapping;
import org.springframework.web.bind.annotation.RequestParam;

@FeignClient("user-service")
public interface UserClient {
    @PutMapping("/users/money/deduct")
    void deductMoney(@RequestParam("pw") String pw, @RequestParam("amount") Integer amount);
}

 修改pay-service服务中的PayOrderServiceImpl

@Service
@RequiredArgsConstructor
public class PayOrderServiceImpl extends ServiceImpl<PayOrderMapper, PayOrder> implements IPayOrderService {

    private final UserContext userContext;

    private final TradeClient tradeClient;
    private final UserClient userClient;

    @Override
    @Transactional
    public void tryPayOrderByBalance(PayOrderFormDTO payOrderFormDTO) {
        // 1.查询支付单
        PayOrder po = getById(payOrderFormDTO.getId());
        // 2.判断状态
        if(!PayStatus.WAIT_BUYER_PAY.equalsValue(po.getStatus())){
            // 订单不是未支付，状态异常
            throw new BizIllegalException("交易已支付或关闭！");
        }
        // 3.尝试扣减余额
        userClient.deductMoney(payOrderFormDTO.getPw(), po.getAmount());
        // 4.修改支付单状态
        boolean success = markPayOrderSuccess(payOrderFormDTO.getId(), LocalDateTime.now());
        if (!success) {
            throw new BizIllegalException("交易已支付或关闭！");
        }
        // 5.修改订单状态
        tradeClient.markOrderPaySuccess(po.getBizOrderNo());
    }
...
}

网关

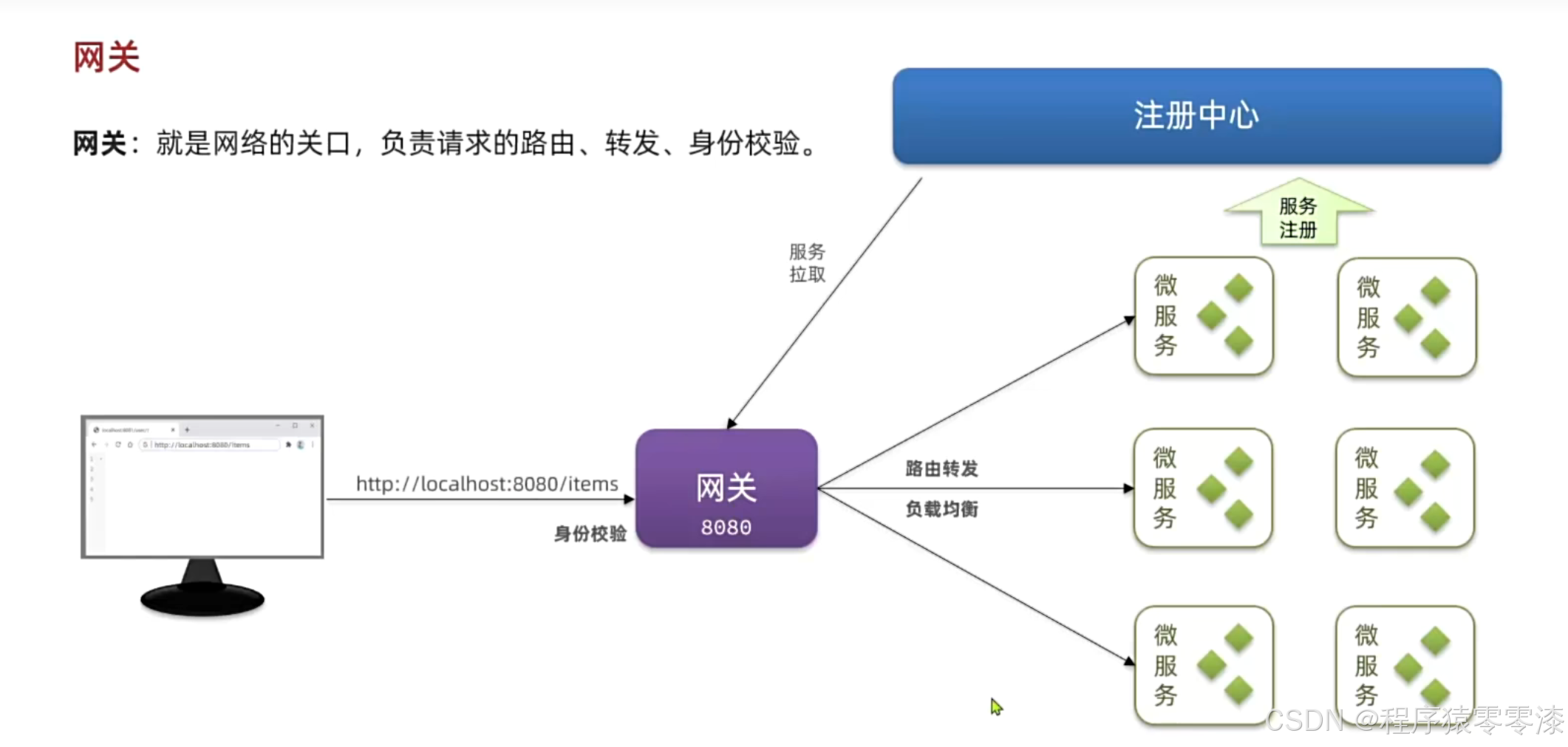

网关:就是网络的关口，负责请求的路由、转发、身份校验。

在SpringCloud中网关的实现包括两种:

Spring clowd Gateway

  • Spring官方出品
  • 基于WebFlux响应式编程
  • 无需调优即可获得优异性能

Netfilx Zuul

  • Netflix出品
  • 基于Servlet的阻塞式编程。
  • 需要调优才能获得与SpringCloudGateway类似的性能

快速入门

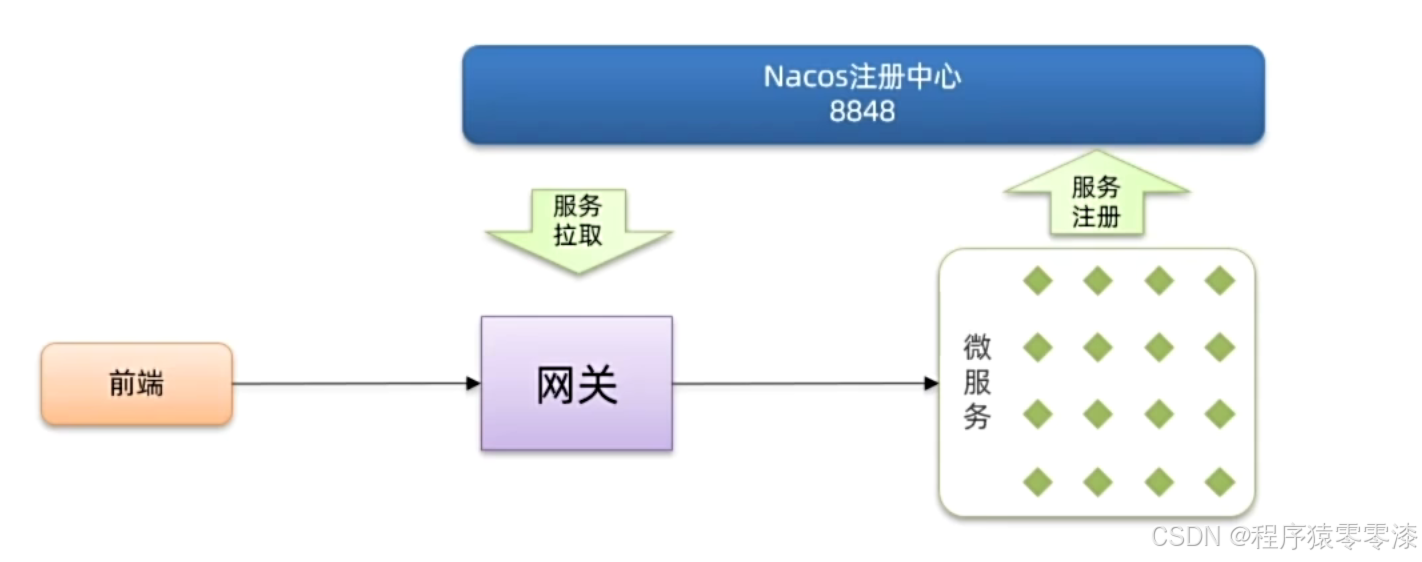

网关其实就是一个独立的服务。具体步骤如下：

  • 创建新模块
  • 引入网关依赖
  • 编写启动类
  • 配置路由规则
spring:
    cloud :
        gateway:
            routes:
                - id:item # 路由规则id，自定义，唯一
                uri:lb://item-service # 路由目标微服务，lb代表负载均衡
                predicates:#路由断言，判断请求是否符合规则，符合则路由到目标
                    - Path=/items/**# 以请求路径做判断，以/items开头则符合
                - id: xX
                uri:lb://xx-service
                predicates:
                    - Path=/xx/**

（1）创建模块hm-gateway

（2）pom.xml文件如下：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>com.heima</groupId>
        <artifactId>hmall</artifactId>
        <version>1.0.0</version>
    </parent>

    <artifactId>hm-gateway</artifactId>

    <properties>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>
    <dependencies>
        <!--common-->
        <dependency>
            <groupId>com.heima</groupId>
            <artifactId>hm-common</artifactId>
            <version>1.0.0</version>
        </dependency>
        <!--网关-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <!--nacos discovery-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <!--负载均衡-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-loadbalancer</artifactId>
        </dependency>
    </dependencies>
    <build>
        <finalName>${project.artifactId}</finalName>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>
</project>

（3）创建启动类GatewayApplication类

package com.hmall.gateway;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class GatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(GatewayApplication.class, args);
    }
}

 （4）application.yaml文件内容如下：

server:
  port: 8080
spring:
  application:
    name: gateway
  cloud:
    nacos:
      server-addr: 192.168.244.132:8848
    gateway:
      routes:
        - id: item-service
          uri: lb://item-service
          predicates:
            - Path=/items/**,/search/**
        - id: user-service
          uri: lb://user-service
          predicates:
            - Path=/addresses/**,/users/**
        - id: cart-service
          uri: lb://cart-service
          predicates:
            - Path=/carts/**
        - id: trade-service
          uri: lb://trade-service
          predicates:
            - Path=/orders/**
        - id: pay-service
          uri: lb://pay-service
          predicates:
            - Path=/pay-orders/**

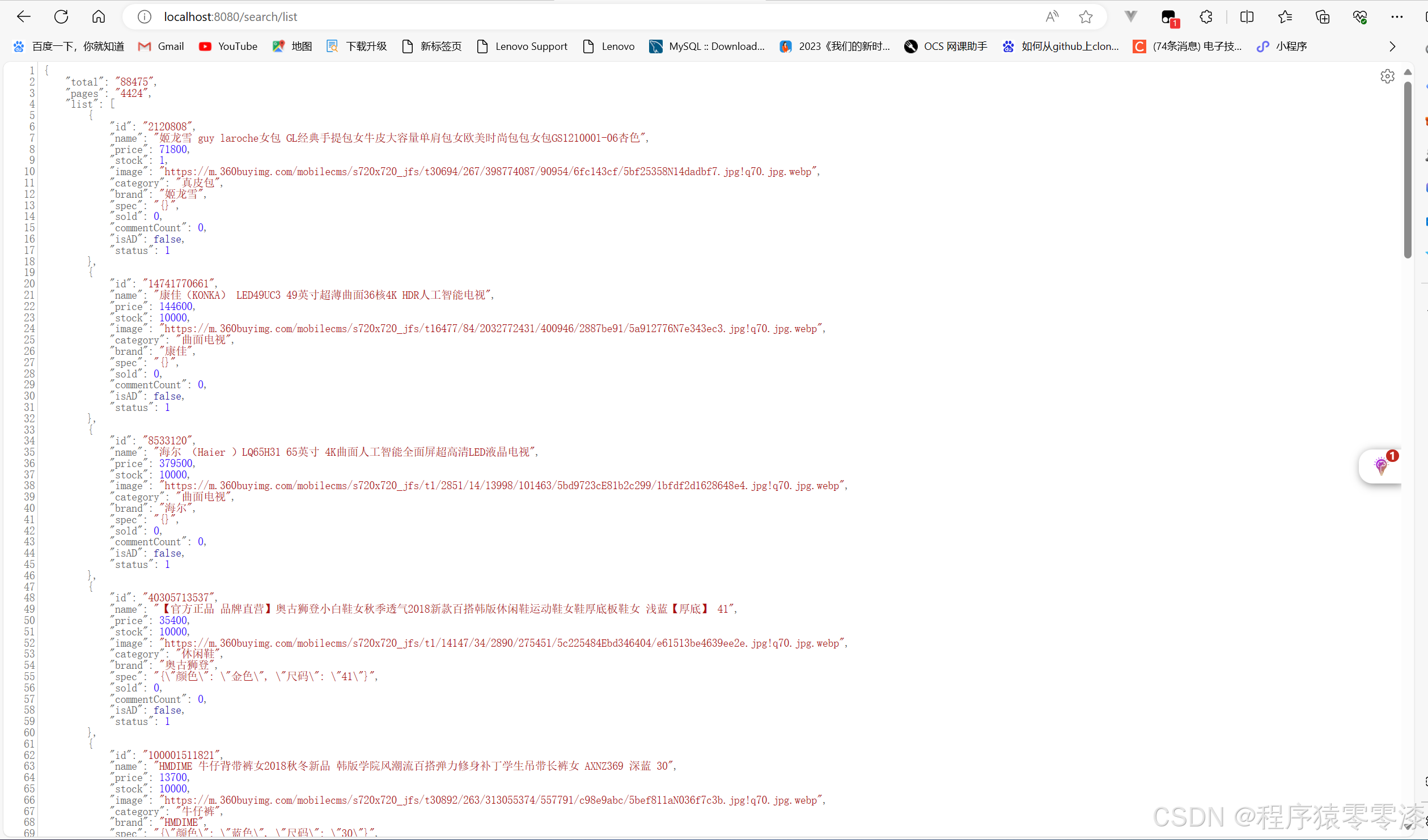

访问网关服务8080端口，成功访问商品服务8081端口的功能。



 路由属性

网关路由对应的Java类型是RouteDefinition，其中常见的属性有:

  • id:路由唯一标示
  • uri:路由目标地址
  • predicates:路由断言，判断请求是否符合当前路由。
  • filters:路由过滤器，对请求或响应做特殊处理

Spring提供了12种基本的RoutePredicateFactory实现:

名称

说明

示例

After

是某个时间点后的请求

- After=2037-01-20T17:42:47.789-07:00[America/Denver]

Before

是某个时间点之前的请求

- Before=2031-04-13T15:14:47.433+08:00[Asia/Shanghai]

Between

是某两个时间点之前的请求

- Between=2037-01-20T17:42:47.789-07:00[America/Denver], 2037-01-21T17:42:47.789-07:00[America/Denver]

Cookie

请求必须包含某些cookie

- Cookie=chocolate, ch.p

Header

请求必须包含某些header

- Header=X-Request-Id, \d+

Host

请求必须是访问某个host（域名）

- Host=**.somehost.org,**.anotherhost.org

Method

请求方式必须是指定方式

- Method=GET,POST

Path

请求路径必须符合指定规则

- Path=/red/{segment},/blue/**

Query

请求参数必须包含指定参数

- Query=name, Jack或者- Query=name

RemoteAddr

请求者的ip必须是指定范围

- RemoteAddr=192.168.1.1/24

weight

权重处理

-Weight=group1,2

XForwarded Remote Addr基于请求的来源IP做判断XForwardedRemoteAddr=192.168.1.1/24

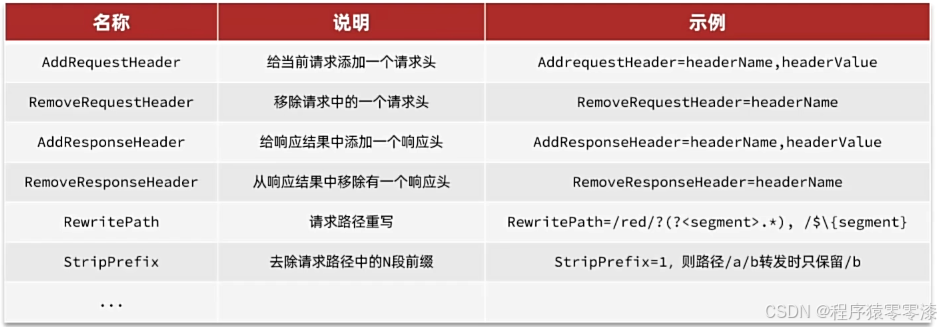

 网关中提供了33种路由过滤器，每种过滤器都有独特的作用.

总结

在本文中，我们从网关的基本概念开始，详细介绍了如何快速入门并配置网关。在讨论了路由属性后，我们深入探讨了其在流量控制、负载均衡以及请求转发中的应用。正确配置路由属性能够帮助开发者更好地优化系统架构，提高服务的可用性与灵活性。希望通过这篇博客，你能够更好地理解和应用网关的路由功能，为你的微服务架构带来更加稳定和高效的支持。如果你有任何问题，欢迎留言讨论，我们一同探索更多的技术细节。
