STM32基于HAL库的LED流水灯

一、安装STM32CubeMX

下载地址：https://www.st.com/en/development-tools/stm32cubemx.html

二、GPIO端口3只LED红绿灯的周期闪烁

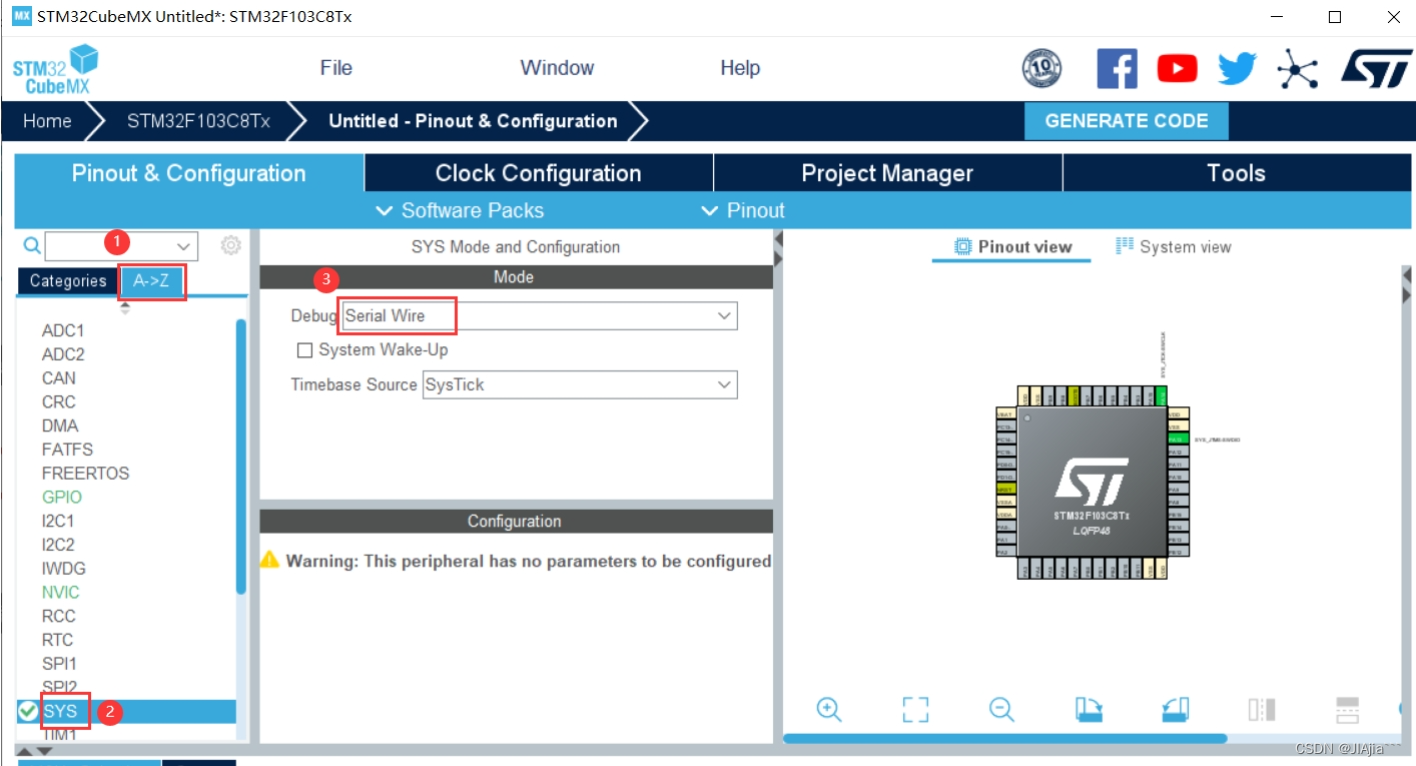

1、创建CubeMX项目、

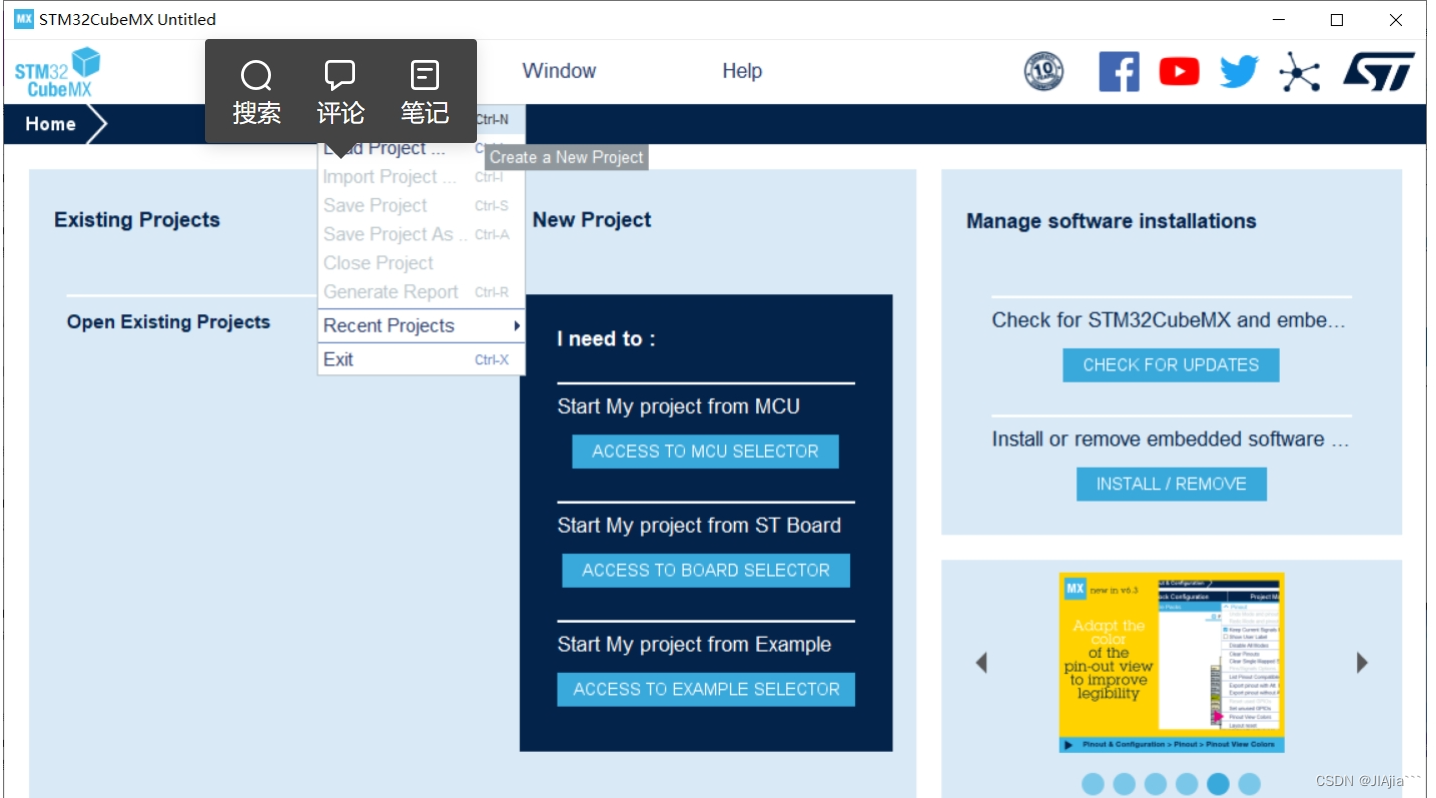

（1）新建File->Project

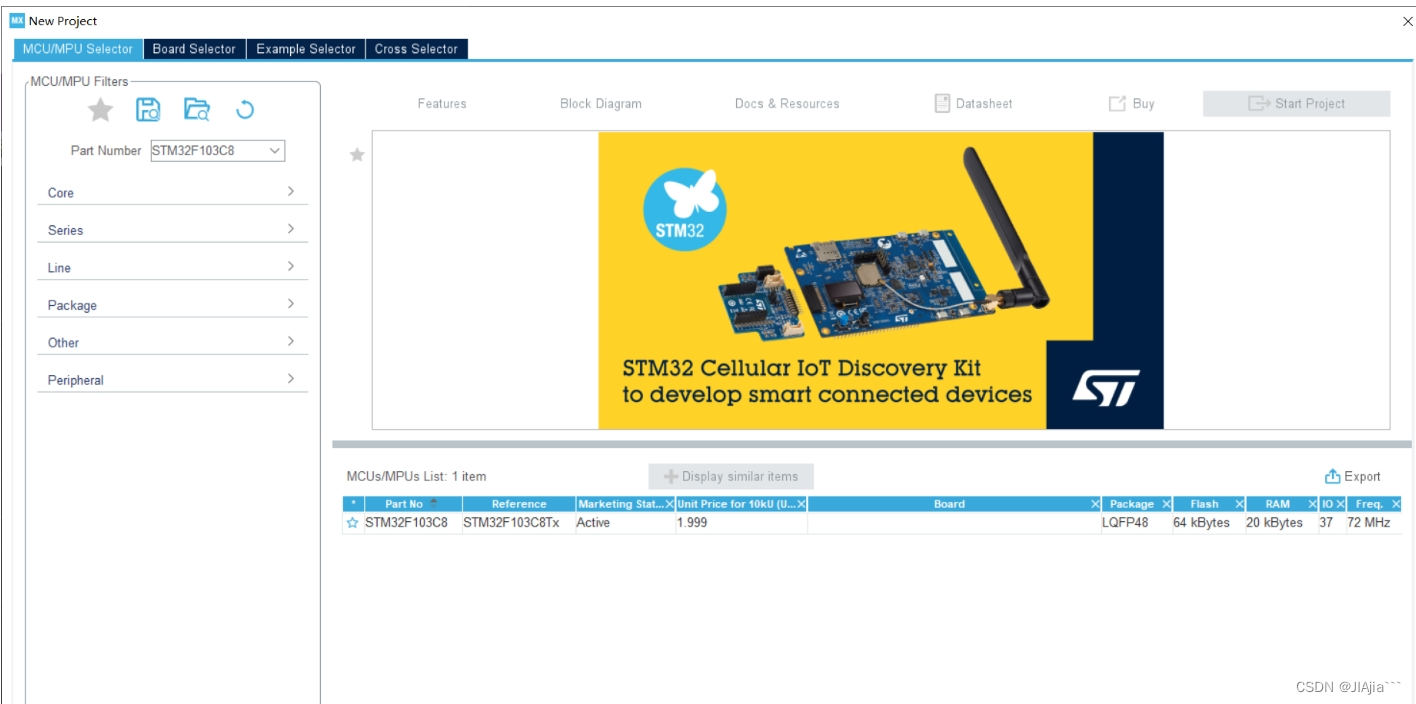

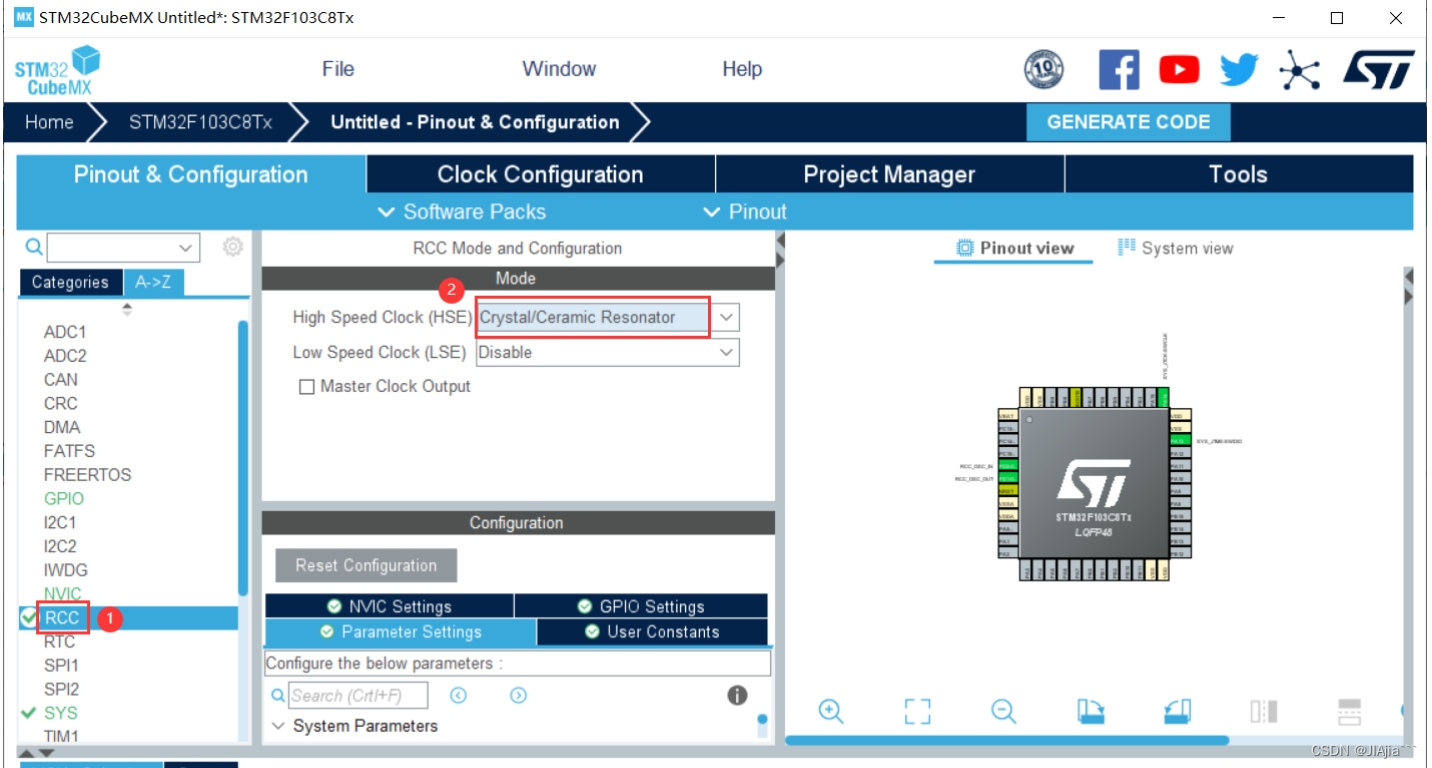

（2）选择芯片STM32F103C8

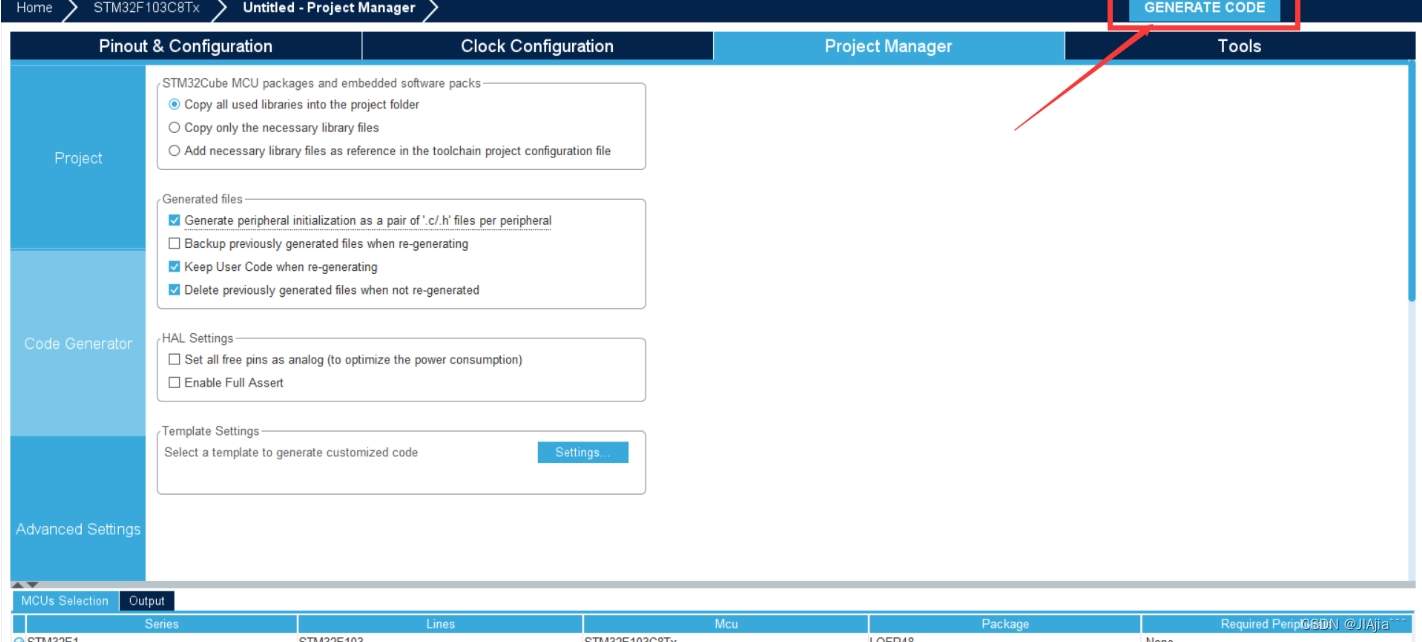

（3）创建完成比并用keil打开

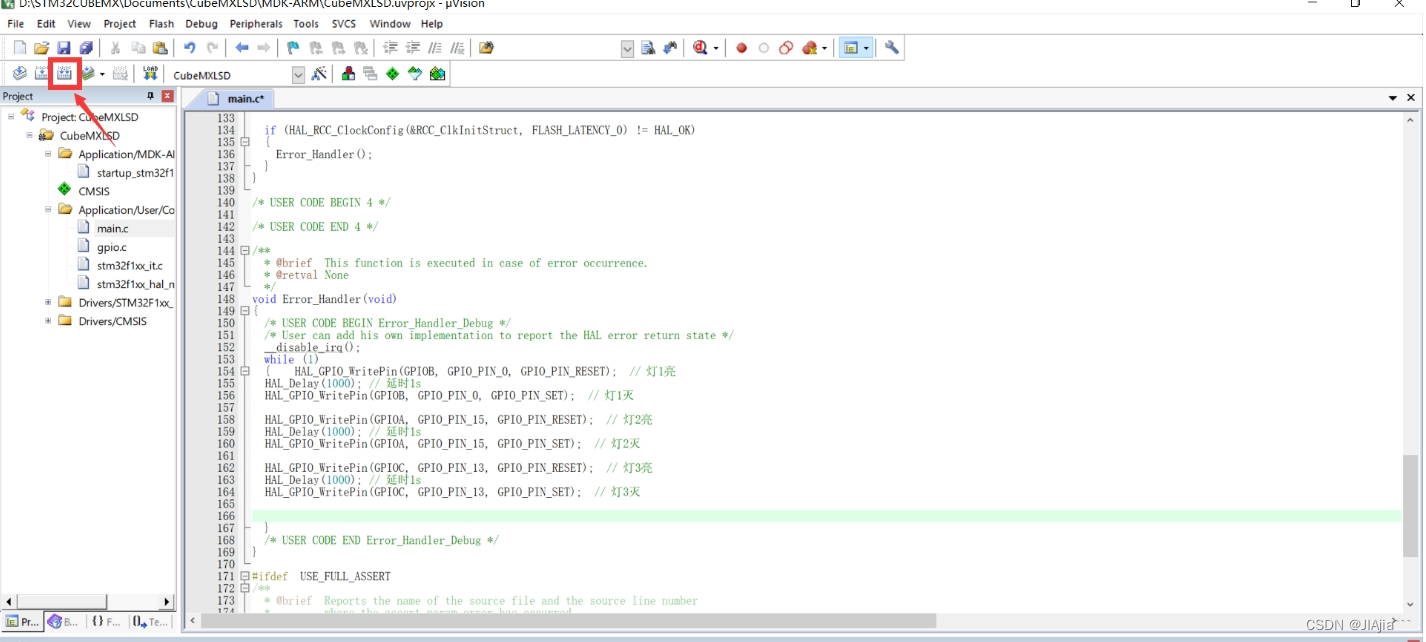

2、main.c代码修改

    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);  // 灯1亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);  // 灯1灭

	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_RESET);  // 灯2亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_SET);  // 灯2灭

	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);  // 灯3亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);  // 灯3灭

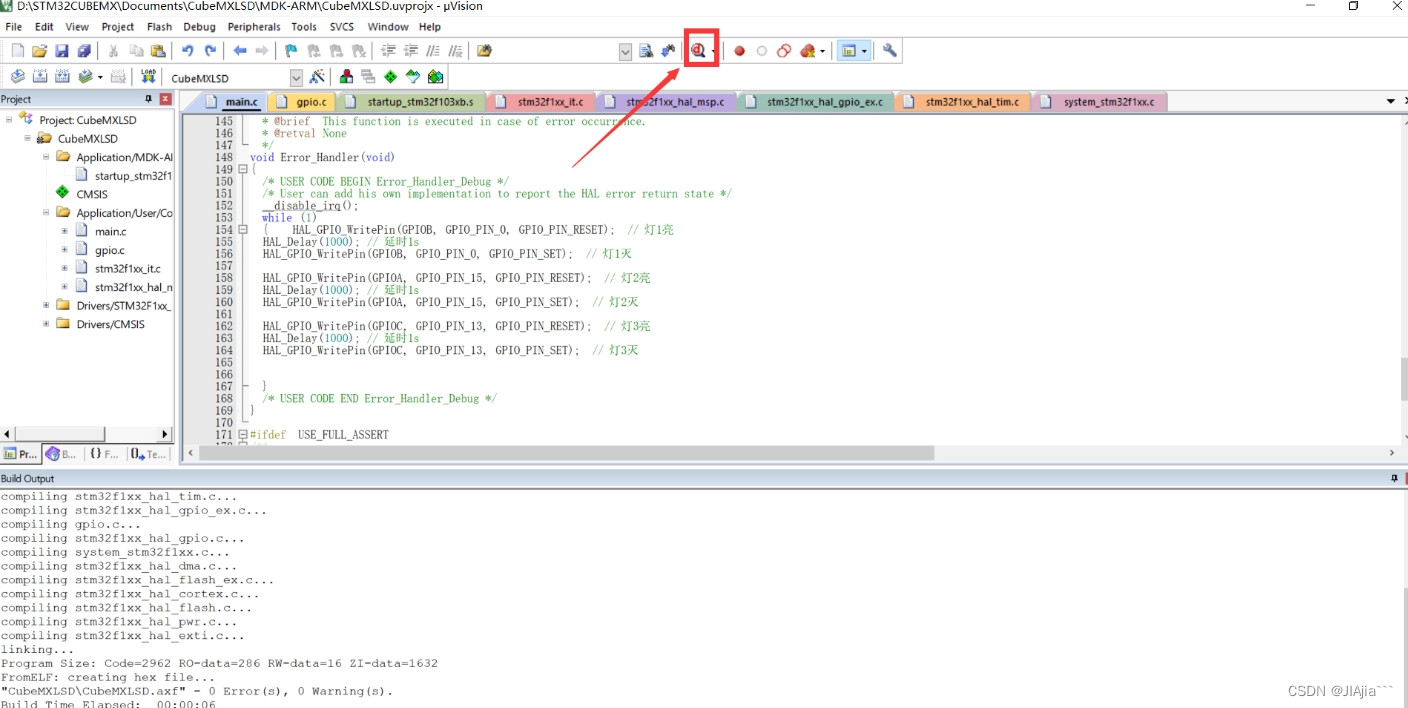

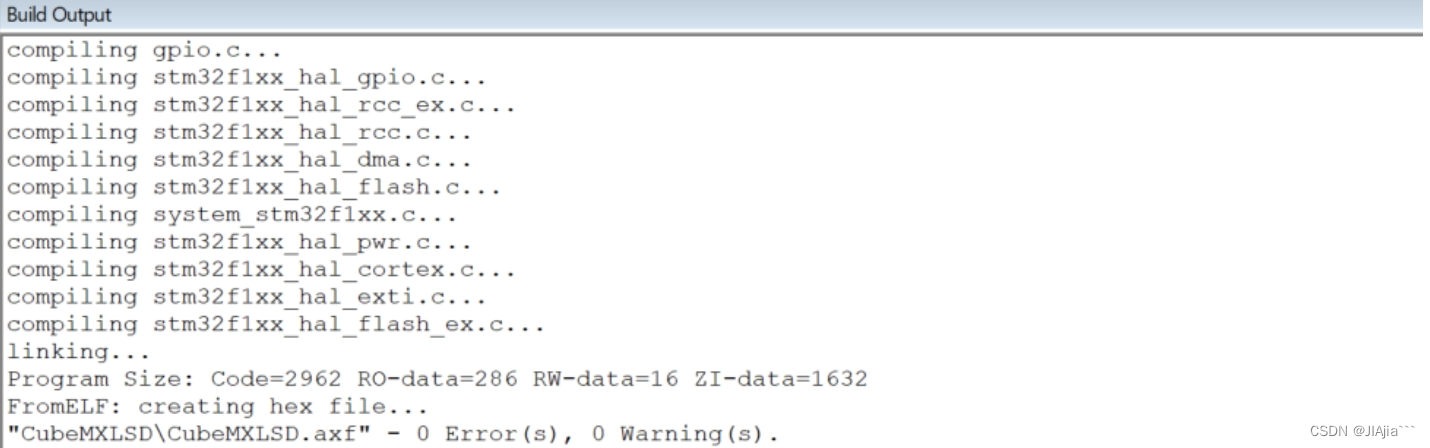

（2）点击编译生成hex文件

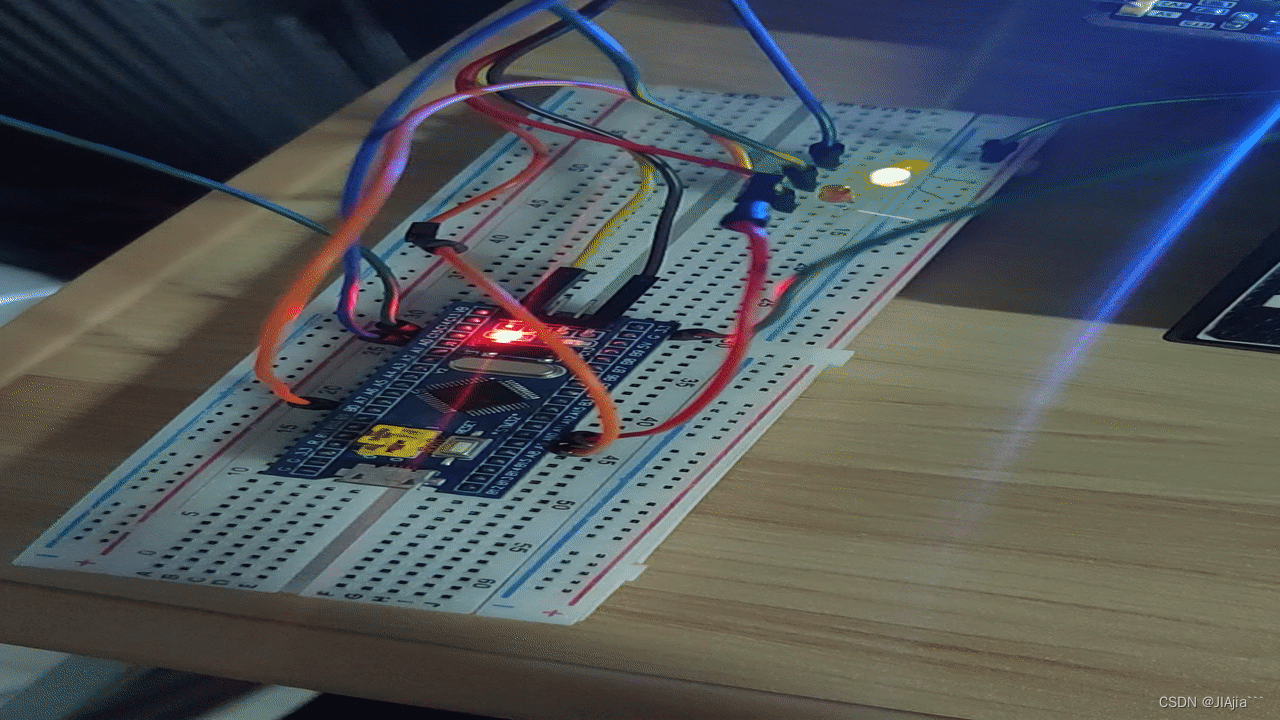

3、烧录运行结果

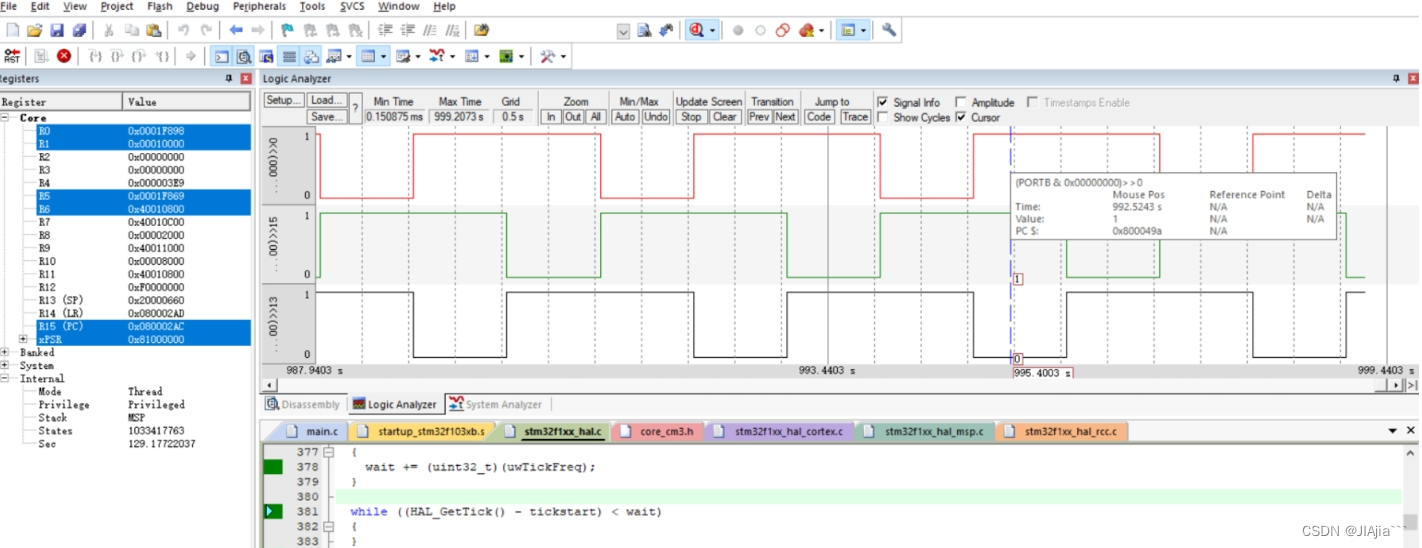

四.点击调试

五.实验心得及总结

在进行流水灯实验时，我们需要使用单片机和 LED灯。首先，我们需要将LED 灯连接到单片机的引脚上。一般来说，我们将单片机的引脚设置为输出模式，然后将它连按到 L印D灯的正极。LED灯的负极通常不需要连接，因为 LED 灯的亮度取决手正极的电压。再加上与上次实验的对比，上一个实验自己要写的相关语句比较多，但是可以加深我们对实验的每一步的理解，本次实验与上次实验相比，大大提高了我们的开发速度和效率，不过对相应组件的掌握要求比较高，实现点灯也比较容易。
