Docker容器网络与通信原理深度解析

一、Docker容器默认网络模型

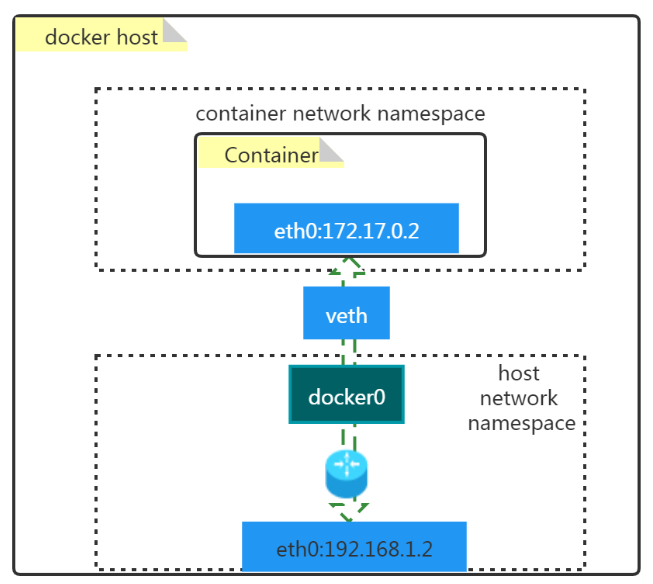

1.1 原理图

1.2 名词解释

• docker0
  • 是一个二层网络设备，即网桥
  • 通过网桥可以将Linux支持的不同的端口连接起来
  • 实现类交换机多对多的通信
• veth pair
  • 虚拟以太网（Ethernet）设备
  • 成对出现,用于解决网络命名空间之间的隔离
  • 一端连接Container network namespace，另一端连接host network namespace

二、Docker容器默认网络模型工作原理

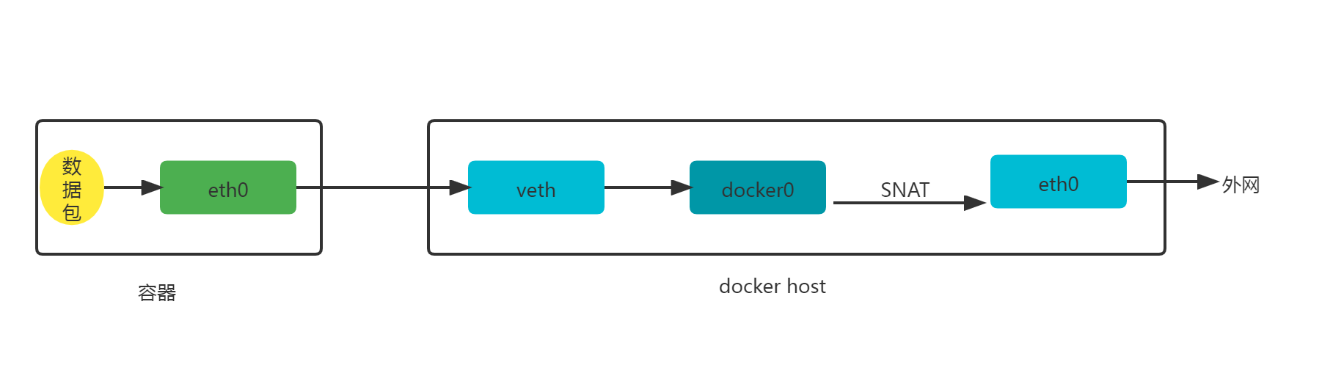

2.1 容器访问外网

# docker run -d --name web1 -p 8081:80 nginx:latest

# iptables -t nat -vnL POSTROUTING

输出：
Chain POSTROUTING (policy ACCEPT 7 packets, 766 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 MASQUERADE  tcp  --  *      *       172.17.0.2           172.17.0.2           tcp dpt:80

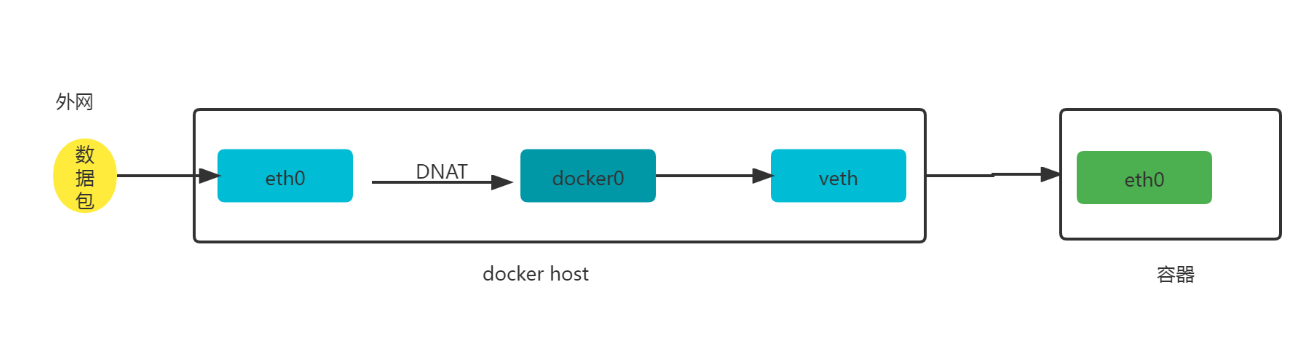

2.2 外网访问容器

# iptables -t nat -vnL DOCKER

输出：
Chain DOCKER (2 references)
 pkts bytes target     prot opt in     out     source               destination
    0     0 DNAT       tcp  --  !docker0 *       0.0.0.0/0            0.0.0.0/0            tcp dpt:8081 to:172.17.0.2:80

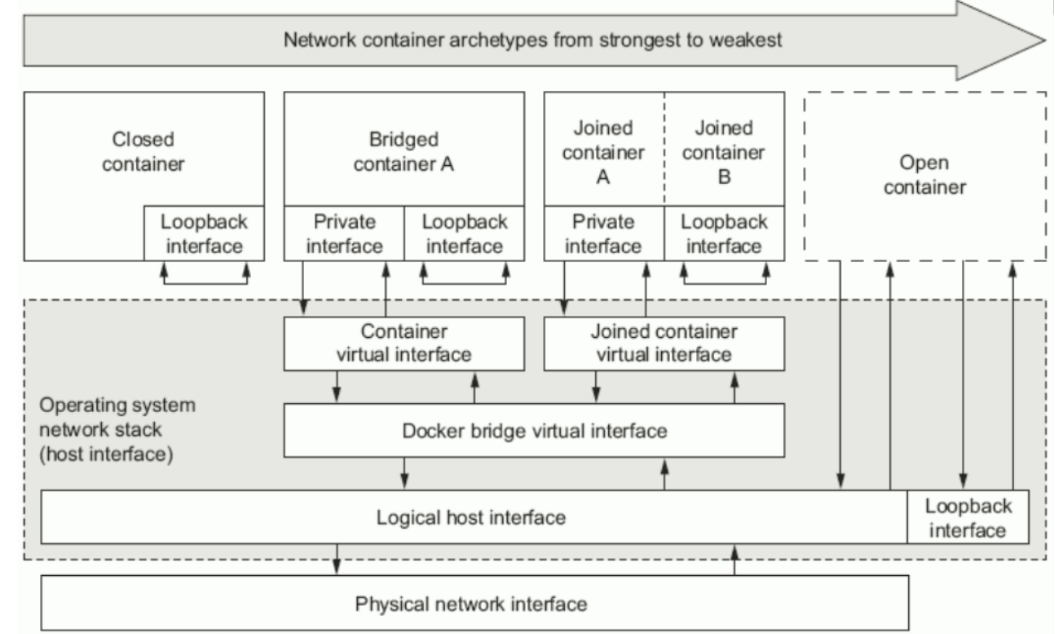

三、Docker容器四种网络模型

模式	使用方法	说明
bridge [桥接式网络(Bridge container A)]	–network bridge	桥接容器，除了有一块本地回环接口(Loopback interface)外，还有一块私有接口(Private interface)通过容器虚拟接口(Container virtual interface)连接到桥接虚拟接口(Docker bridge virtual interface)，之后通过逻辑主机接口(Logical host interface)连接到主机物理网络(Physical network interface)。 桥接网卡默认会分配到172.17.0.0/16的IP地址段。 如果我们在创建容器时没有指定网络模型，默认就是(Nat)桥接网络，这也就是为什么我们在登录到一个容器后，发现IP地址段都在172.17.0.0/16网段的原因。
host [开放式容器(Open container)]	–network host	比联盟式网络更开放，我们知道联盟式网络是多个容器共享网络(Net),而开放式容器(Open contaner)就直接共享了宿主机的名称空间。因此物理网卡有多少个，那么该容器就能看到多少网卡信息。我们可以说Open container是联盟式容器的衍生。
none [封闭式网络(Closed container)]	–network none	封闭式容器，只有本地回环接口(Loopback interface，和咱们服务器看到的lo接口类似)，无法与外界进行通信。
container [联盟式网络(Joined container A | Joined container B ]	–network container:c1(容器名称或容器ID)	每个容器都各有一部分名称空间(Mount,PID,User)，另外一部分名称空间是共享的(UTS,Net,IPC)。 由于它们的网络是共享的，因此各个容器可以通过本地回环接口(Loopback interface)进行通信。 除了共享同一组本地回环接口(Loopback interface)外，还有一块一块私有接口(Private interface)通过联合容器虚拟接口(Joined container virtual interface)连接到桥接虚拟接口(Docker bridge virtual interface)，之后通过逻辑主机接口(Logical host interface)连接到主机物理网络(Physical network interface)。

四、Docker容器四种网络模型应用案例

4.1 查看已有的网络模型

查看已有的网络模型
# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
a26c79961d8c   bridge    bridge    local
d04ce0d0e6ca   host      host      local
a369d8e58a41   none      null      local

查看已有网络模型详细信息
# docker network inspect bridge
[
    {

        "Name": "bridge",
        "Id": "a26c79961d8c3a5f66a7de782b773291e4902badc60d0614745e01b18f506907",
        "Created": "2022-02-08T11:45:25.607195911+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {

            "Driver": "default",
            "Options": null,
            "Config": [
                {

                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {

            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {

            "dbac5dd601b960c91bee8fafcabc0a6e6091bff14d5fccfa80ca2c74df8891ad": {

                "Name": "web1",
                "EndpointID": "2c1d8c66f7f46d6d76e5c384b1729a90441e1398496b3112124ba65d255432a1",
                "MacAddress": "02:42:ac:11:00:02",
                "IPv4Address": "172.17.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {

            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {
   }
    }
]

查看docker支持的网络模型
# docker info | grep Network
  Network: bridge host ipvlan macvlan null overlay

4.2 创建指定类型的网络模型

4.2.1 bridge

查看创建网络模型的帮助方法
# docker network create --help

创建一个名称为mybr0的网络
# docker network create -d bridge --subnet "192.168.100.0/24" --gateway "192.168.100.1" -o com.docker.network.bridge.name=docker1 mybr0

查看已创建网络
# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
......
a6a1ad36c3c0   mybr0     bridge    local
......

在docker host主机上可以看到多了一个网桥docker1
# ifconfig
docker1: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 192.168.100.1  netmask 255.255.255.0  broadcast 192.168.100.255
        ether 02:42:14:aa:f5:04  txqueuelen 0  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 20  bytes 1598 (1.5 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

启动一个容器并连接到已创建mybr0网络
# docker run -it --network mybr0 --rm busybox
/ # ifconfig
eth0      Link encap:Ethernet  HWaddr 02:42:C0:A8:65:02
          inet addr:192.168.100.2  Bcast:192.168.100.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:18 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:2185 (2.1 KiB)  TX bytes:0 (0.0 B)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

/ # exit

4.2.2 host

查看host类型的网络模型
# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
......
d04ce0d0e6ca   host      host      local
......

查看host网络模型的详细信息
# docker network inspect host
[
    {

        "Name": "host",
        "Id": "d04ce0d0e6ca8e6226937f19033ef2c3f05b47ed63e06492d5c3071904fbb80b",
        "Created": "2022-01-21T16:12:05.30970114+08:00",
        "Scope": "local",
        "Driver": "host",
        "EnableIPv6": false,
        "IPAM": {

            "Driver": "default",
            "Options": null,
            "Config": []
        },
