VS Code配置Graphviz和DOT语言环境

目录

Graphviz介绍

下载并安装Graphviz

安装插件

效果展示

---

Graphviz介绍

Graphviz 是一款开源图形可视化软件。图形可视化是一种将结构信息表示为抽象图形和网络图的方法。它在网络、生物信息学、软件工程、数据库和网页设计、机器学习以及其他技术领域的可视化界面中有着重要的应用。

Graphviz 布局程序采用简单的文本语言描述图表，并将图表制作成有用的格式，如用于网页的图像和 SVG；用于其他文档的 PDF 或 Postscript；或在交互式图表浏览器中显示。Graphviz 有许多实用的具体图表功能，如颜色、字体、表格节点布局、线条样式、超链接和自定义形状等选项。

我们可以很方便地使用Graphviz来绘制数据结构和算法设计中的说明图。

下载并安装Graphviz

打开Graphviz官网，点击Download，进入下载页面，下载合适的版本：
Graphvizhttps://www.graphviz.org/

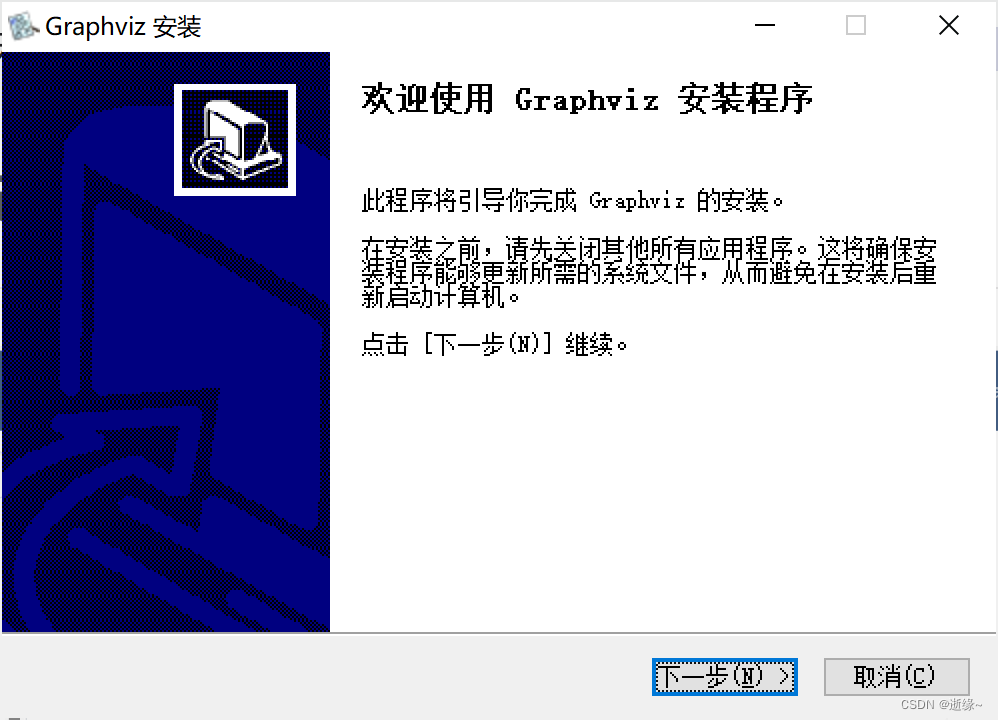

下载后运行安装程序：

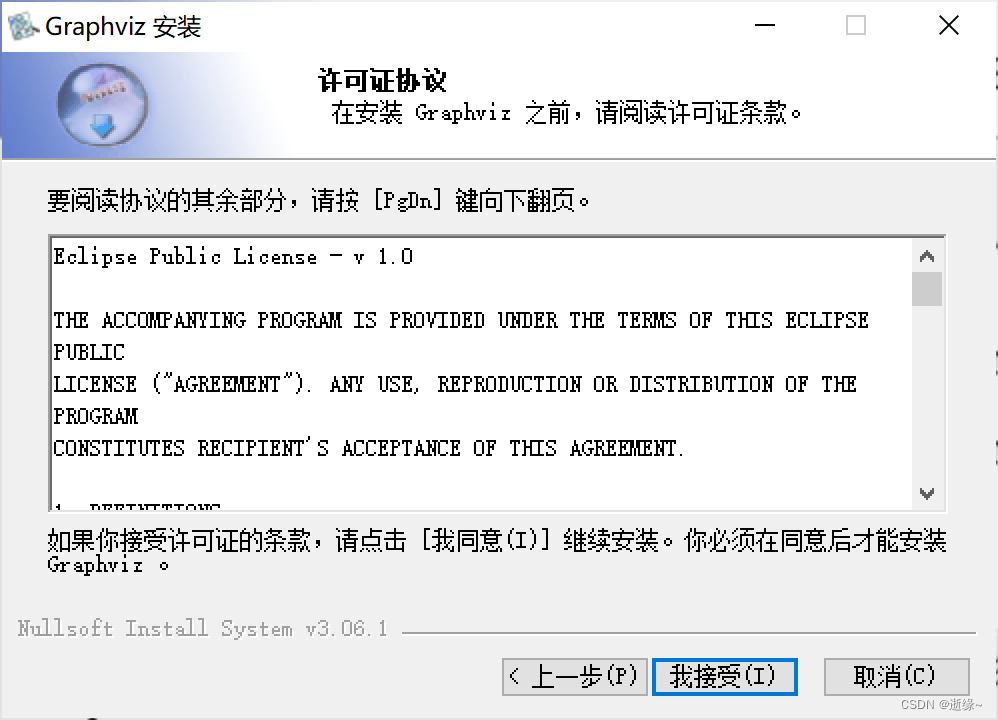

同意许可证协议：

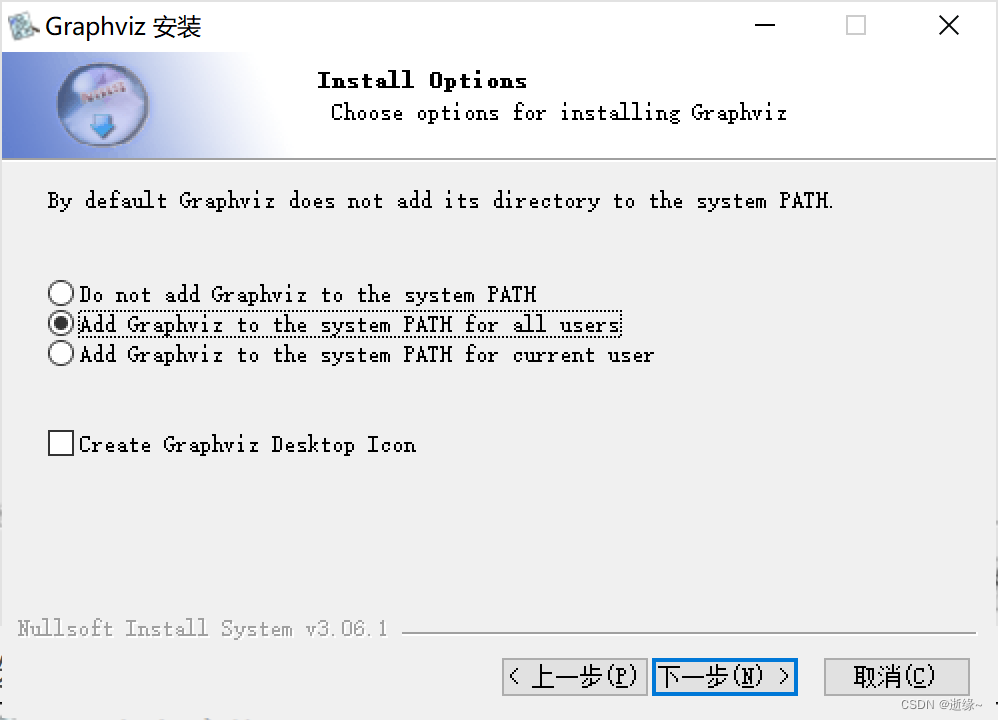

自动添加系统变量：

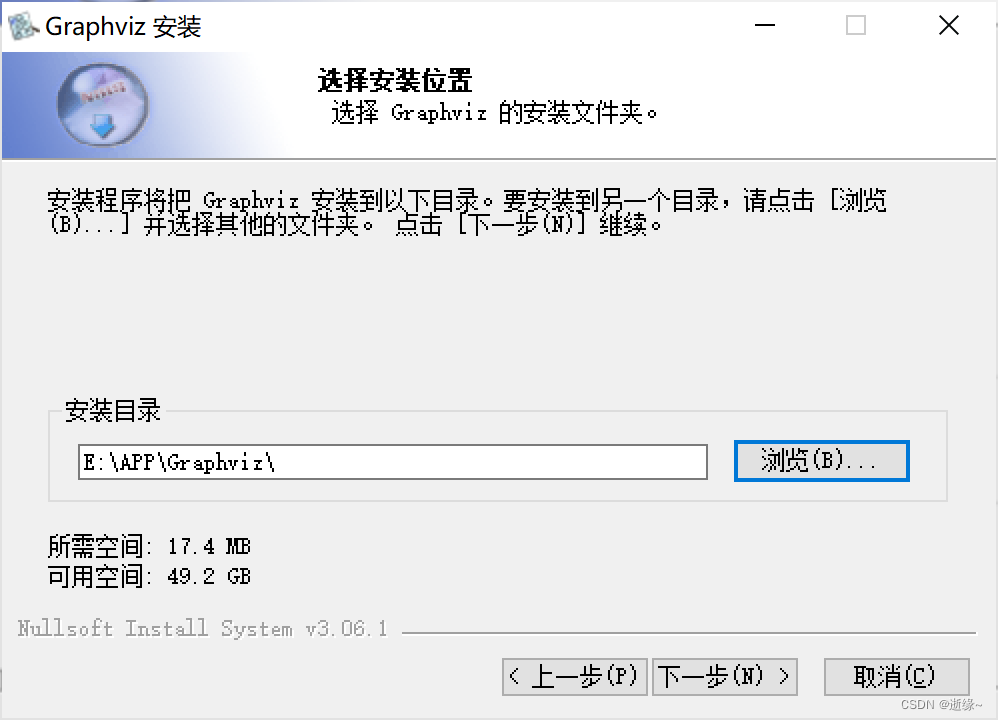

选择安装位置：

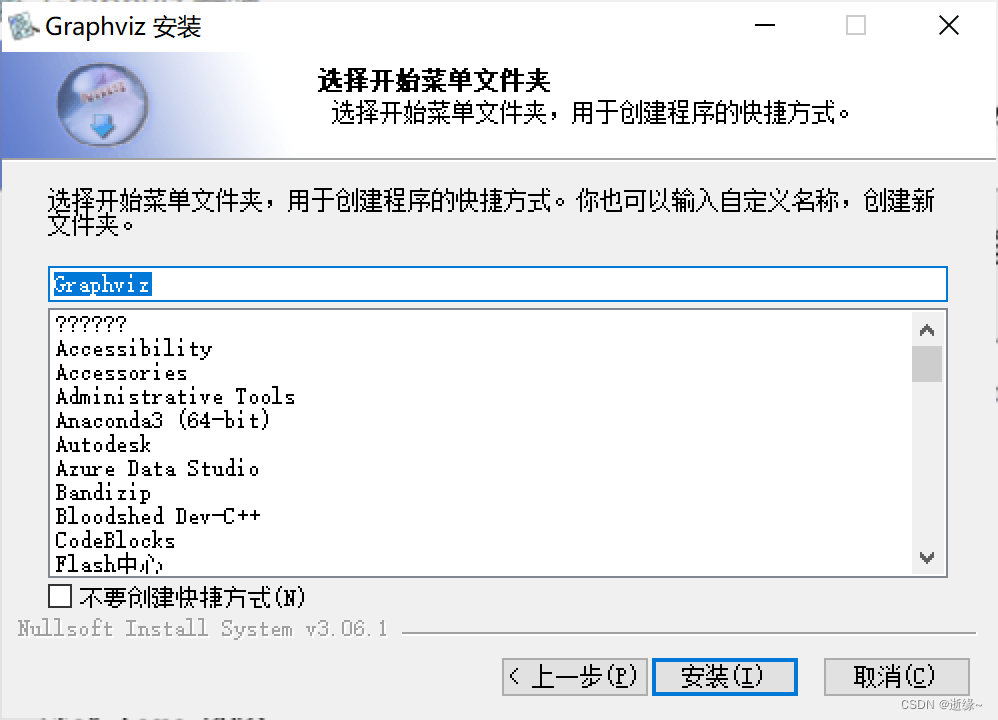

在开始菜单中创建快捷方式，再点击安装：

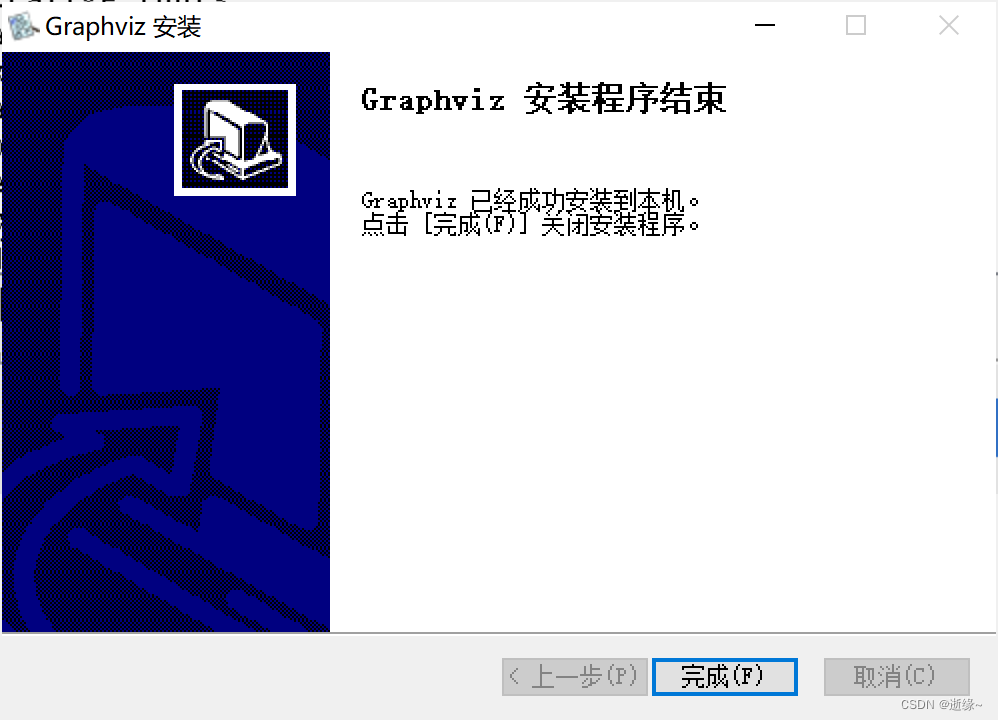

完成安装：

同时按压Win + R > 打开运行 > 输入cmd > 回车，输入dot -v ，显示版本信息，说明安装成功：

安装插件

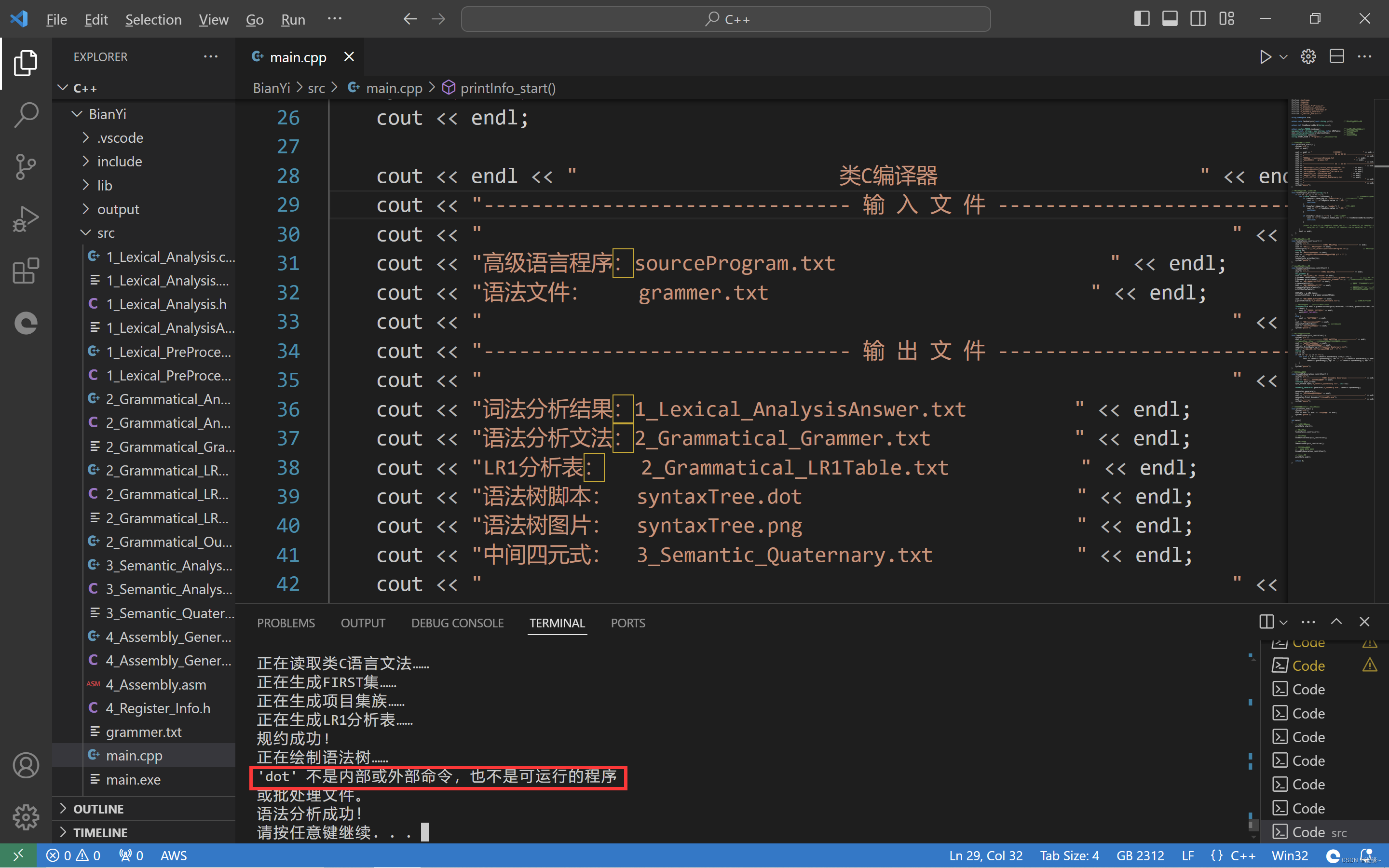

安装好Graphviz后，VS Code中还是不能使用，提示'dot'不是内部或外部命令，也不是可运行的程序。

我们还需要安装相关插件，在VS Code的扩展商店里，搜索Graphviz。我安装了Graphviz Preview后问题解决。
