技术分享 | i.MX8M Mini适配MIPI转eDP芯片

1.方案概述

此方案使用HD-8MMN-CORE的核心板搭配TI公司的芯片SN65DSI86转换芯片实现。

SN65DSI86作为一款MIPI DSI转eDP的芯片,支持双通道DSI输入,最大四通道显示输出,最大支持4K@60fps输出,WUXGA 1080P。本方案中将采用单通道DSI输入,双通道DP输出到1080p的屏幕。

HD8MMN-CORE系列工业级核心板基于NXP(Freescale) i.MX8MM系列Cortex-A53高性能处理器设计,支持硬件加密,支持摄像头接口、USB3.0接口、HDMI/MIPI、PCIe、千兆以太网接口、多路串口等,适用于快速开发一系列最具创新性的应用,如多媒体应用、人机界面、工业4.0、车载终端以及边缘计算设备等。

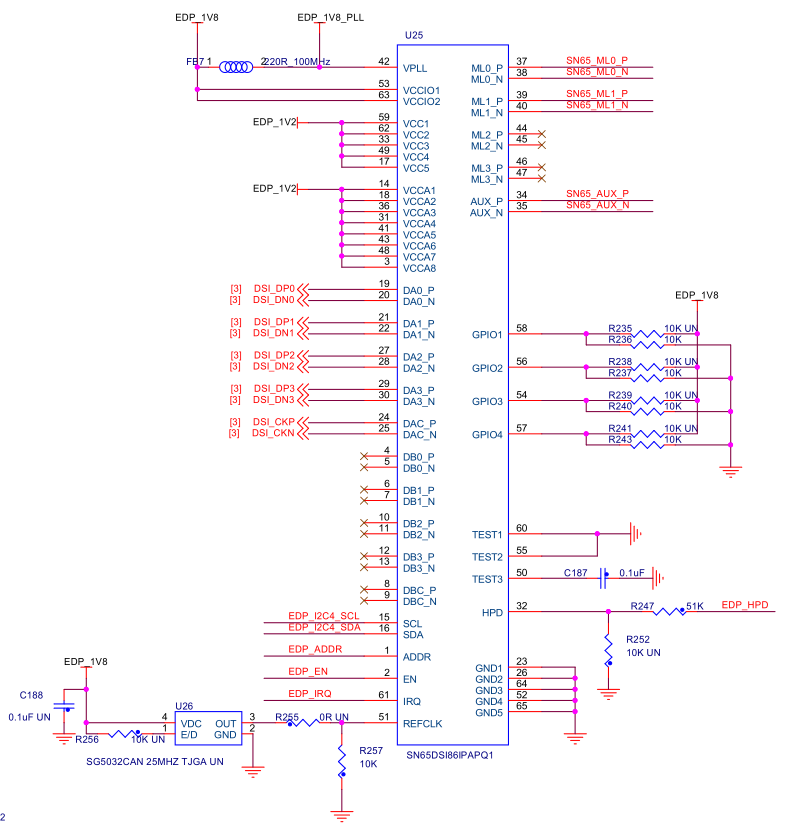

2.硬件原理图

注:硬件修改REFCLK上需要贴上27M的晶振,TEST2引脚需要通过4.7K电阻上拉到1.8V.

3软件实现

3.1软件介绍

内核版本:Linux5.10;

SN65DSI86驱动:drivers/gpu/drm/bridge/ti-sn65dsi86.c

Panel驱动:drivers/gpu/drm/panel/panel-simple.c

3.2驱动移植

内核配置,需要打开如下两项

CONFIG_DRM_TI_SN65DSI86=y
CONFIG_DRM
