消息中间件—RocketMQ消息发送

大道至简，消息队列可以简单概括为：“一发一存一收”，在这三个过程中消息发送最为简单，也比较容易入手，适合初中阶童鞋作为MQ研究和学习的切入点。因此，本篇主要从一条消息发送为切入点，详细阐述在RocketMQ这款分布式消息队列中发送一条普通消息的大致流程和细节。

一、RocketMQ网络架构图

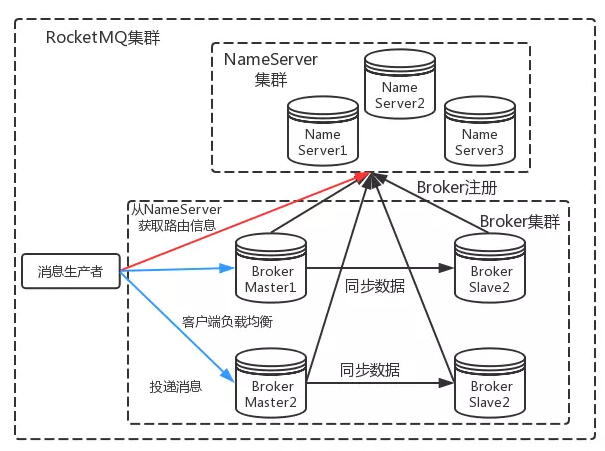

RocketMQ分布式消息队列的网络部署架构图如下图所示（其中，包含了生产者Producer发送普通消息至集群的两条主线）


对于上图中几个角色的说明：

（1）NameServer：RocketMQ集群的命名服务器（也可以说是注册中心），它本身是无状态的（实际情况下可能存在每个NameServer实例上的数据有短暂的不一致现象，但是通过定时更新，在大部分情况下都是一致的），用于管理集群的元数据（ 例如，KV配置、Topic、Broker的注册信息）。

（2）Broker（Master）：RocketMQ消息代理服务器主节点，起到串联Producer的消息发送和Consumer的消息消费，和将消息的落盘存储的作用；

（3）Broker（Slave）：RocketMQ消息代理服务器备份节点，主要是通过同步/异步的方式将主节点的消息同步过来进行备份，为RocketMQ集群的高可用性提供保障；

（4）Producer（消息生产者）：在这里为普通消息的生产者，主要基于RocketMQ-Client模块将消息发送至RocketMQ的主节点。

对于上面图中几条通信链路的关系：

（1）Producer与NamerServer：每一个Producer会与NameServer集群中的一个实例建立TCP连接，从这个NameServer实例上拉取Topic路由信息；

（2）Producer和Broker:Producer会和它要发送的topic相关联的Master的Broker代理服务器建立TCP连接，用于发送消息以及定时的心跳信息；

（3）Broker和NamerServer：Broker（Master or Slave）均会和每一个NameServer实例来建立TCP连接。Broker在启动的时候会注册自己配置的Topic信息到NameServer集群的每一台机器中。即每一个NameServer均有该broker的Topic路由配置信息。其中，Master与Master之间无连接，Master与Slave之间有连接；

二、客户端发送普通消息的demo方法

在RocketMQ源码工程的example包下就有最为简单的发送普通消息的样例代码（ps：对于刚刚接触RocketMQ的童鞋使用这个包下面的样例代码进行系统性的学习和调试）。

我们可以直接run下“

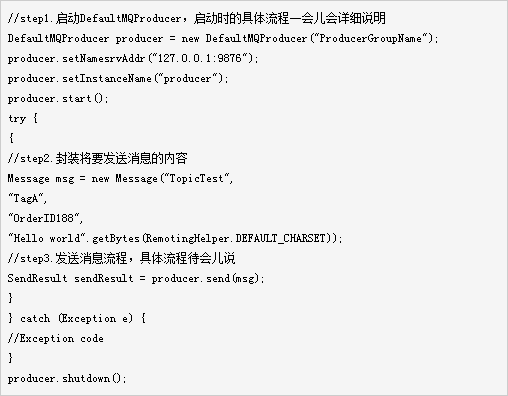

org.apache.rocketmq.example.simple”包下Producer类的main方法即可完成一次普通消息的发送（主要代码如下，在这里需本地将NameServer和Broker实例均部署起来）：

三、RocketMQ发送普通消息的全流程解读

从上面一节中可以看出，消息生产者发送消息的demo代码还是较为简单的，核心就几行代码，但在深入研读RocketMQ的Client模块后，发现其发送消息的核心流程还是有一些复杂的。下面将主要从DefaultMQProducer的启动流程、send发送方法和Broker代理服务器的消息处理三方面分别进行分析和阐述。

3.1 DefaultMQProducer的启动流程

在客户端发送普通消息的demo代码部分，我们先是将DefaultMQProducer实例启动起来，里面调用了默认生成消息的实现类—DefaultMQProducerImpl的start()方法。

@Override

public void start() throws MQClientException {

this.defaultMQProducerImpl.start();

}

默认生成消息的实现类—DefaultMQProducerImpl的启动主要流程如下：

（1）初始化得到MQClientInstance实例对象，并注册至本地缓存变量—producerTable中；

（2）将默认Topic（“TBW102”）保存至本地缓存变量—topicPublishInfoTable中；

（3）MQClientInstance实例对象调用自己的start()方法，启动一些客户端本地的服务线程，如拉取消息服务、客户端网络通信服务、重新负载均衡服务以及其他若干个定时任务（包括，更新路由/清理下线Broker/发送心跳/持久化consumerOffset/调整线程池），并重新做一次启动（这次参数为false）；

（4）最后向所有的Broker代理服务器节点发送心跳包；

总结起来，DefaultMQProducer的主要启动流程如下：
