STM32F103寄存器方式点亮LED流水灯

一丶原理

STM32F103C8T6芯片简介

根据STM32&STM8产品型号命名规则(参考：STM32单片机最小系统详解)可知： STM32F103C8T6这个命名中：

STM32代表STM32家族，32位MCU；
F代表产品类型为基础型；
103代表特定功能为STM32基础型；
C代表引脚数为48&49引脚；
8代表内存容量为64KB；
T代表封装为QFP；
6代表温度范围为-40到+85℃。

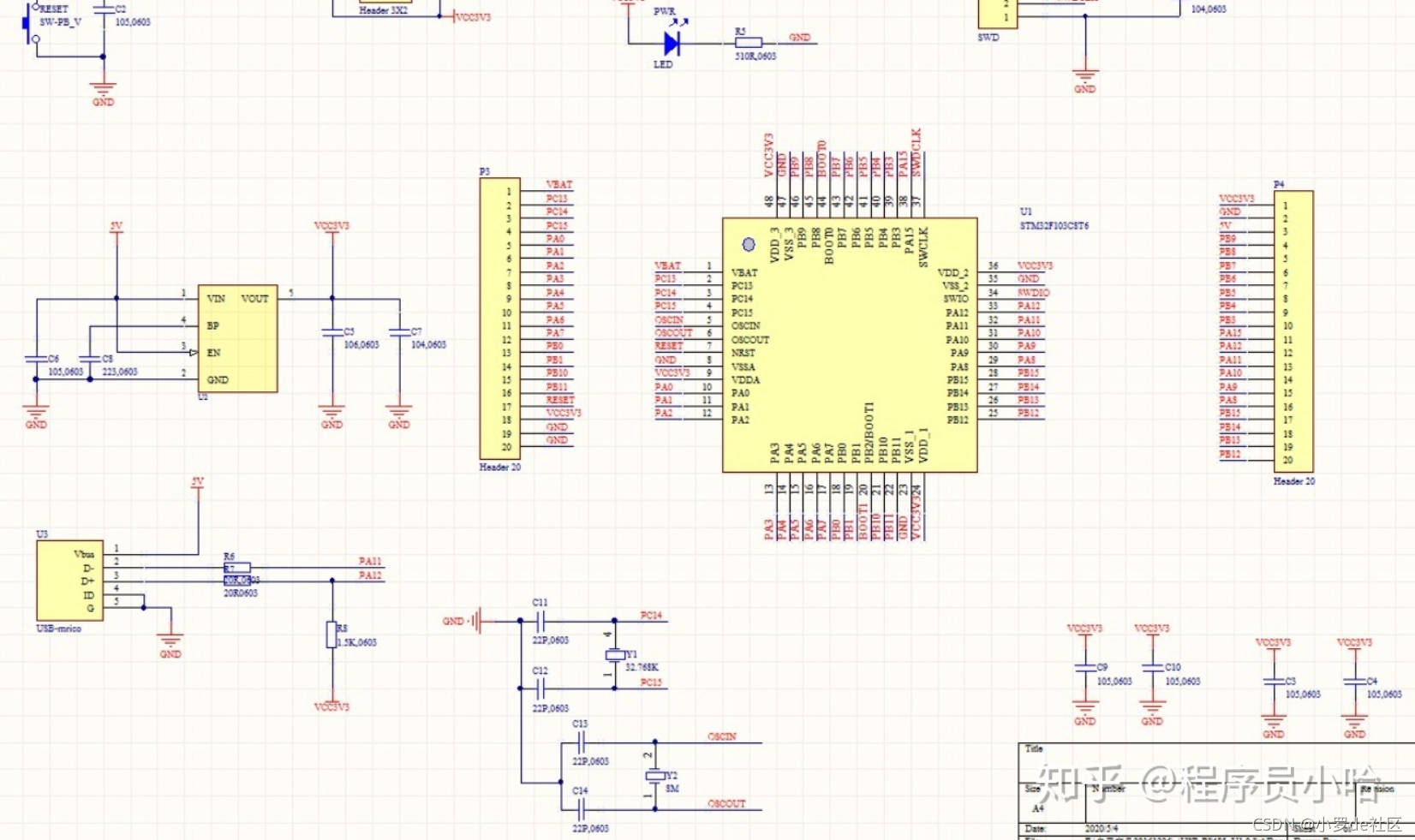

核心板原理图

二、工程的建立

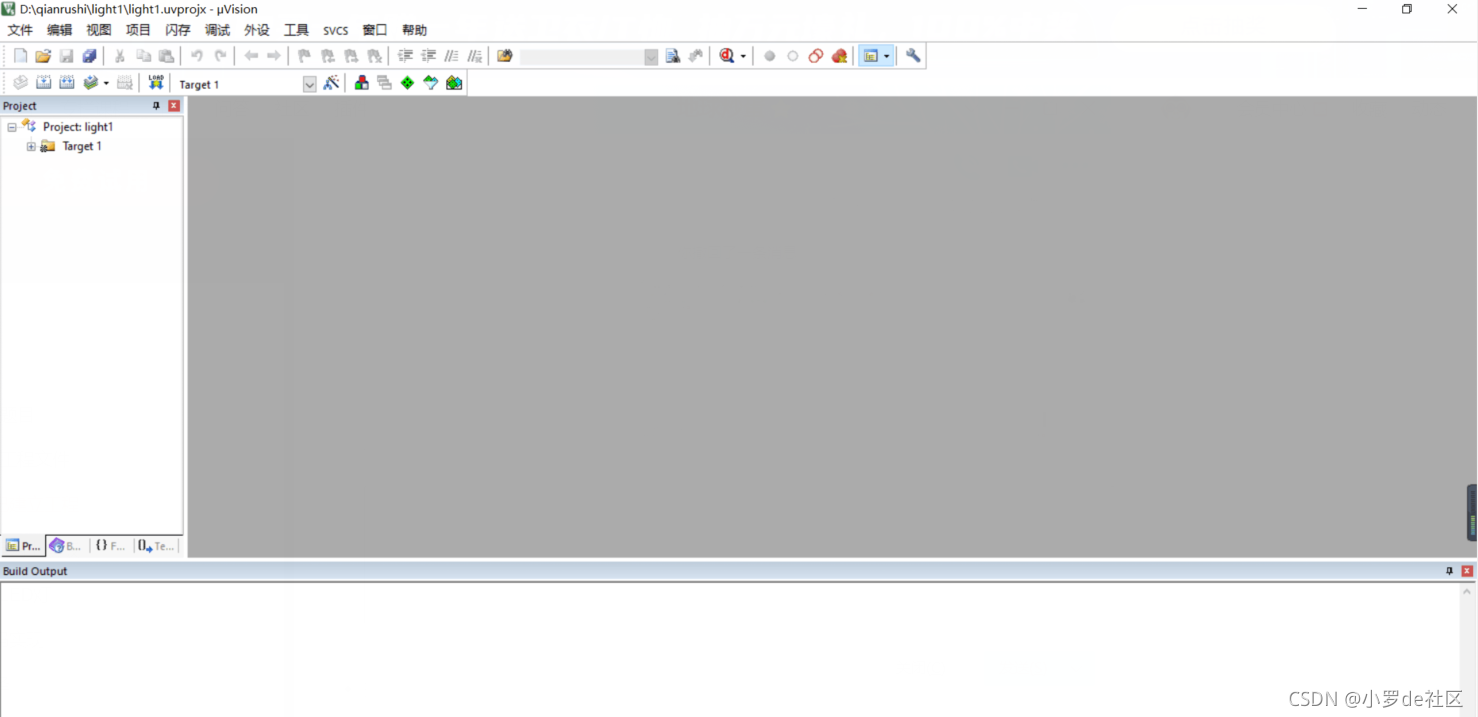

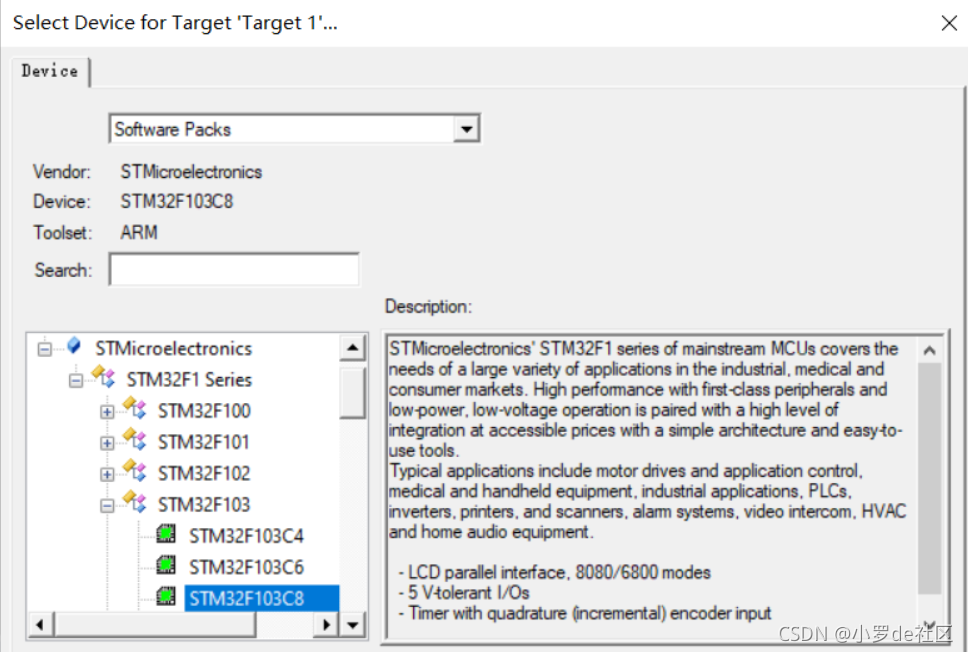

首先新建一个light工程，本实验要求我们用STM32C8T6芯片，所以在建立工程前选择芯片要选择相对应的。


此时，还需要添加启动代码，以及.c 文件等。

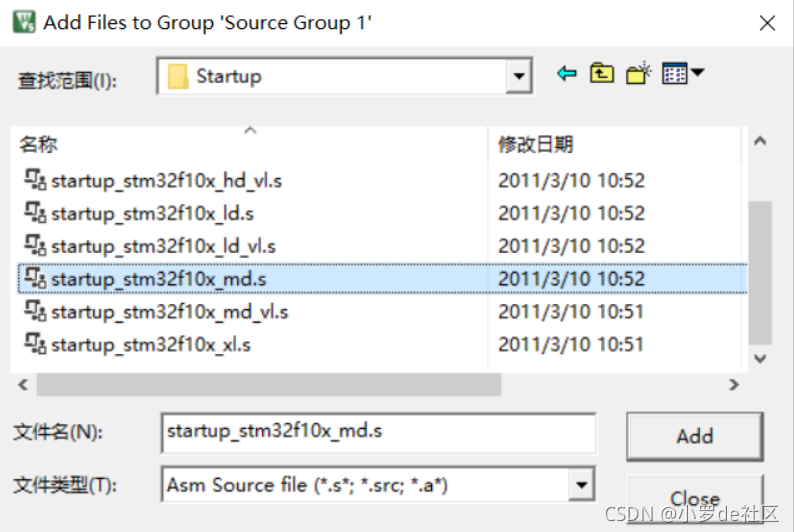

启动代码就是一段与硬件相关的汇编代码，ST公司对于不同容量的芯片提供了不同的三个启动文件，分别是：
startup_stm32f10x_ld.s,startup_stm32f10x_md.s,startup_stm32f10x_hd.s
我在这里采用startup_stm32f10x_md.s作为启动文件。

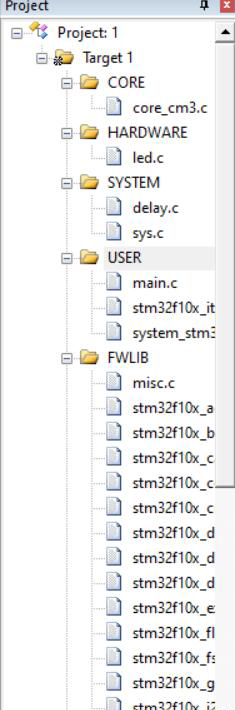

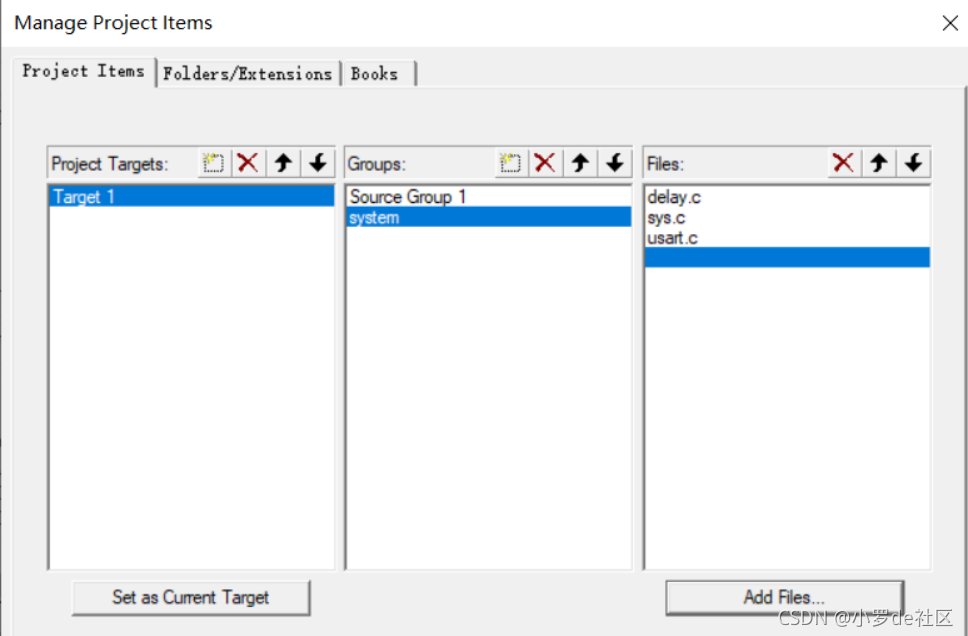

接下来我们在工程文件夹右键点击Manage Project Items，可以看到此时只有一个source group组，我们添加一个组用来存放sys.c，delay.c和usart.c文件。

配置Options for Target 'Target 1’

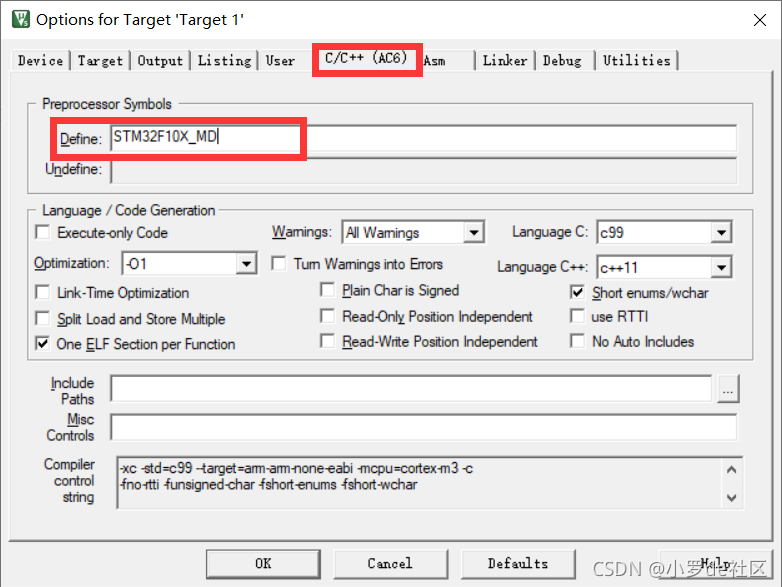

此时，我们修改全局宏定义在C++处修改宏定义

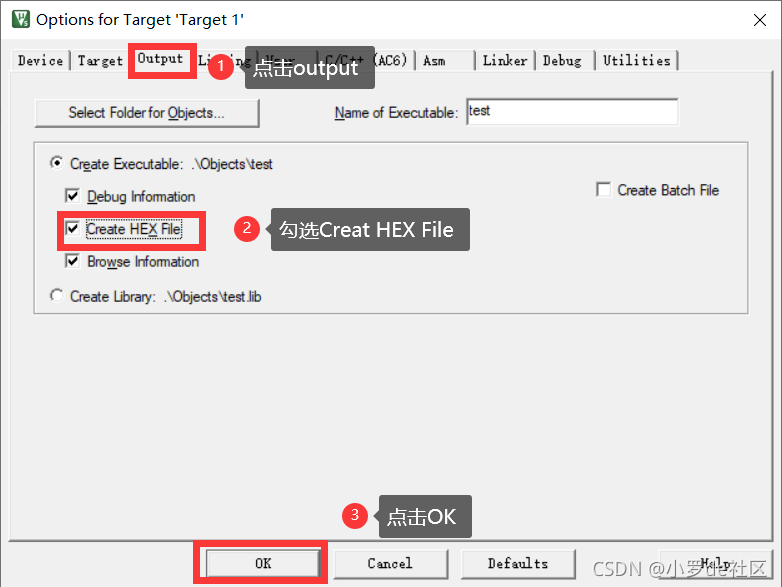

点击Output，其中select folder for objects是选择生成的hex存放的目录，这里选择存放在建立的OBJ文件夹中，Create HEX File用于生成可执行代码文件（可以用编程器写入单片机芯片的 HEX 格式文件，文件的扩展名为.HEX）

此时工程建立完毕。

三、使用寄存器点亮LED灯

代码实现

我们首先要初始化LED灯的接口并配置时钟
代码如下
led.c

#include "led.h"
//初始化 PB1 PC4 PD8为输出口.并使能这三个口的时钟
//LED IO 初始化
void LED_Init
