本文详细介绍了OpenCV库在图像处理中的应用，包括鼠标操作绘制矩形、像素转换与归一化、几何变换以及视频读写处理。通过实例展示了如何使用OpenCV进行图像归一化，如L1、L2范式、MINMAX和INF归一化，并演示了图像缩放、旋转和平移。此外，还讲解了视频的读取、帧率、分辨率查询以及保存为MP4文件的方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

鼠标操作与响应

基本步骤

鼠标左键按下

EVENT_LBUTTONDOWN

鼠标移动

EVENT_MOUSEMOVE

鼠标左键弹起

EVENT_LBUTTONUP

绘制矩形

鼠标左键按下为矩形左上角

鼠标移动为绘制矩形的大小

鼠标左键弹起为矩形的最终大小

代码实现(回调和实现功能的函数)

b1 = cv.imread(".\\data\\girl.jpg")
img = np.copy(b1)
x1 = -1  # 初始化坐标
y1 = -1
x2 = -1
y2 = -1


def mouse_drawing(event, x, y, flags, param):
    global x1, x2, y1, y2
    if event == cv.EVENT_LBUTTONDOWN:
        x1 = x
        y1 = y
    if event == cv.EVENT_MOUSEMOVE:
        if x1 < 0 or y1 < 0:  # 没有移动，直接返回空
            return
        x2 = x
        y2 = y
        dx = x2 - x1
        dy = y2 - y1
        if dx > 0 and dy > 0:
            b1[:, :, :] = img[:, :, :]  # 每次都擦除上一次的绘画
            cv.rectangle(b1, (x1, y1), (x2, y2), (0, 0, 255), 2, 8, 0)
    if event == cv.EVENT_LBUTTONUP:
        x2 = x
        y2 = y
        dx = x2 - x1
        dy = y2 - y1
        if dx > 0 and dy > 0:
            b1[:, :, :] = img[:, :, :]
            cv.rectangle(b1, (x1, y1), (x2, y2), (0, 0, 255), 2, 8, 0)
        x1 = -1
        x2 = -1
        y1 = -1
        y2 = -1

def mouse_demo():
    cv.namedWindow("mouse demo", cv.WINDOW_AUTOSIZE)
    cv.setMouseCallback("mouse demo", mouse_drawing)
    while True:
        cv.imshow("mouse demo", b1)
        c = cv.waitKey(10)
        if c == 27:
            break
    cv.destroyAllWindows()

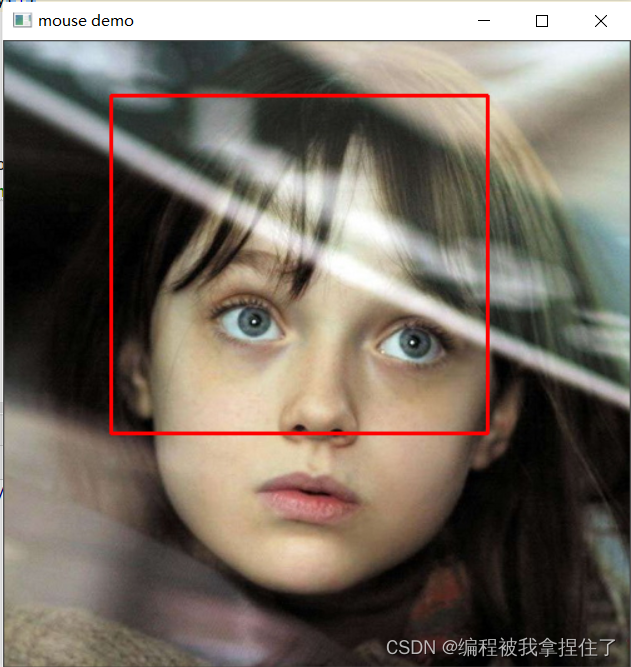

运行结果

图像像素转换和归一化

归一化的方式

L1范式：NORM_L1

原始像素值除以所有像素值之和即为原始像素值归一化后的值。

L2范式：NORM_L2

原始像素值除以所有原始像素值平方值之和的平方根即为原始像素值归一化后的值。

最大值最小值归一化：NORM_L1

原始像素值除以所有原始像素值中的最大值即为原始像素值归一化后的值。

INF归一化：NORM_INF

原始像素值除以所有原始像素值中的最大值即为原始像素值归一化后的值。

使用函数及参数

cv.normalize(src, dst[, alpha[, beta[, norm_type[, dtype[, mask]]]]]	) -> dst
src表示输入图像, dst表示输出图像
alpha, beta 默认是1， 0，是归一化的区间值
norm_type默认是NORM_L2,
norm_type常用是NORM_MINMAX

数据转换

Imread读入默认是uint8, 转换为float32,通过imshow显示之前，必须归一化到[0~1]之间。

代码实现

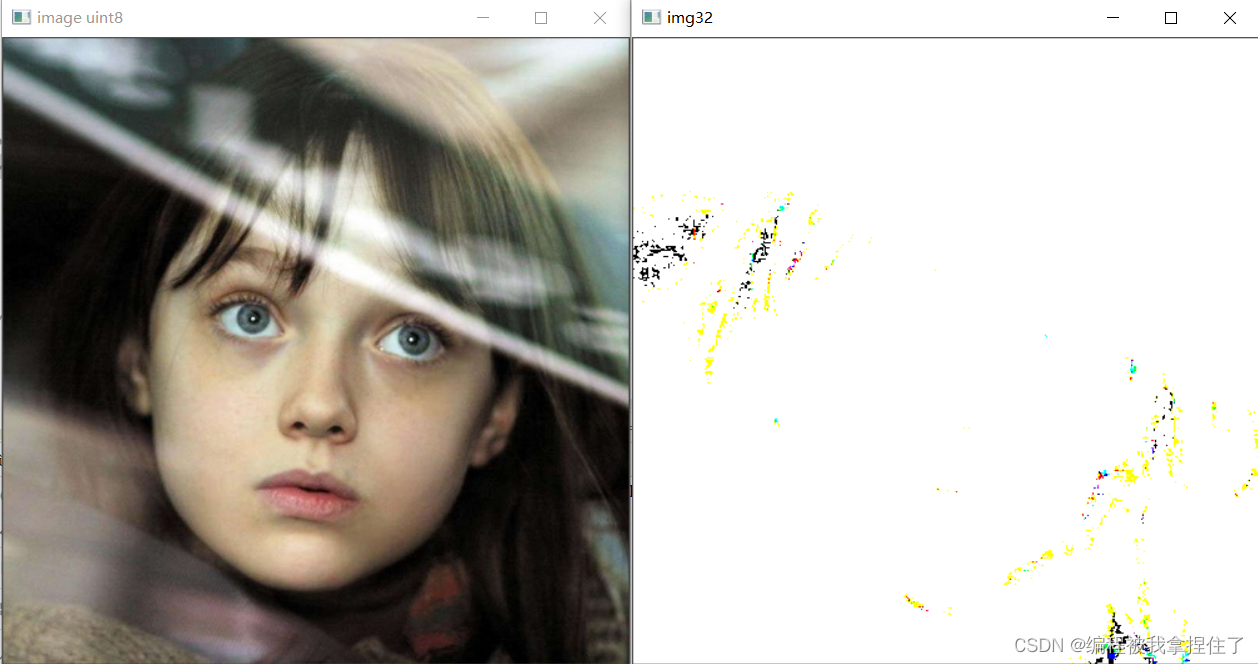

 image_uint8 = cv.imread(".\\data\\girl.jpg")  # 读取的图像是uint8型
    cv.imshow("image uint8", image_uint8)
    img_f32 = np.float32(image_uint8)  # 图像转换为float32
    cv.imshow("img32", img_f32)
    cv.normalize(img_f32, img_f32, 1, 0, cv.NORM_MINMAX)  # 归一化到0-1之间
    cv.imshow("norm-imgf32", img_f32)
    cv.waitKey(0)
    cv.destroyAllWindows()
    # 绘制滚动条
    cv.namedWindow("norm-demo", cv.WINDOW_AUTOSIZE)
    cv.createTrackbar("normtype", "norm-demo", 0, 3, trackbar_callback)
    while True:
        dst = np.float32(image_uint8)
        pos = cv.getTrackbarPos("normtype", "norm-demo")
        if pos == 0:
            cv.normalize(dst, dst, 1, 0, cv.NORM_MINMAX)
        if pos == 1:
            cv.normalize(dst, dst, 1, 0, cv.NORM_L1)
        if pos == 2:
            cv.normalize(dst, dst, 1, 0, cv.NORM_L2)
        if pos == 3:
            cv.normalize(dst, dst, 1, 0, cv.NORM_INF)
        cv.imshow("norm-demo", img_f32)
        c = cv.waitKey(50)
        if c == 27:
            break
        cv.destroyAllWindows()

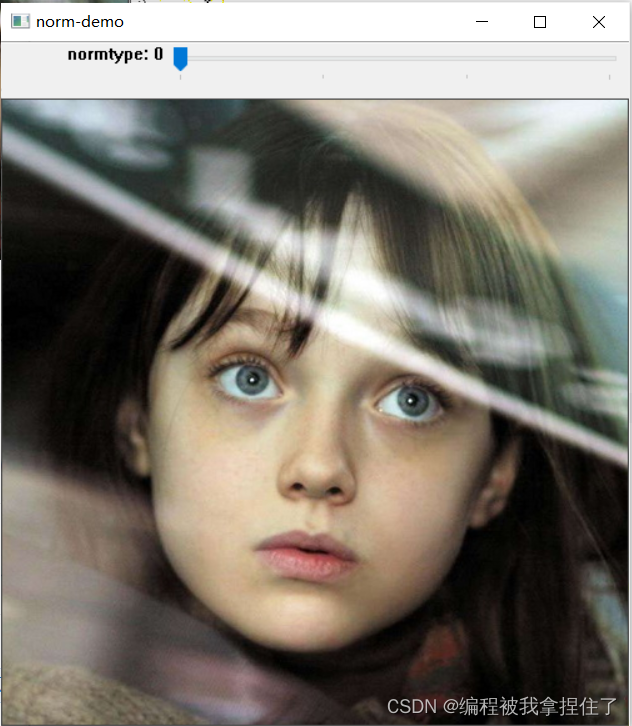

运行结果

创建滚动条，选择0，显示MINMAX归一化的结果；1表示L1归一化的结果；2表示L2归一化的结果；3表示INF归一化的结果。

图像几何变换

变换矩阵

cv.warpAffine(src, M, dsize[, dst[, flags[, borderMode[, borderValue]]]]	) -> dst

src表示输入图像
M 表示2x3变换矩阵
dsize表示目标图像dst的大小
支持平移变换、放缩变换、旋转变换

对原图像左乘一个变换矩阵加上偏置，形成一个增广矩阵

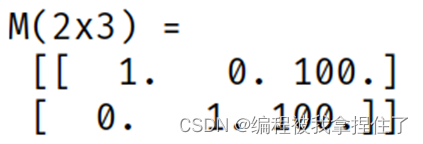

平移：例如对图像整体向左向下平移100个像素点

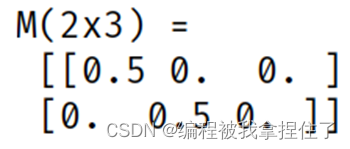

放缩：例如对图像大小变为原来的1/2

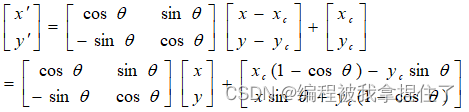

旋转

注意：因为opencv是以图像的左上角为中心的，所以先要把中心位置平移到中心位置。

旋转矩阵获取cv.getRotationMatrix2D
Center表示旋转中心, angle表示度数，大于零表示逆时针旋转, scale表示放缩尺度大小。

cv.flip(src, flipCode[, dst]	) ->dst
cv.rotate(src, rotateCode[, dst]	) -> dst
src表示输入图像
flipCode支持0水平、1垂直，-1对角线翻转，
rotateCode支持旋转90°，180°，270°

代码实现

 image = cv.imread(".\\data\\lena.jpg")
    h, w, c = image.shape
    cx = int(w / 2)
    cy = int(h / 2)
    cv.imshow("image", image)
    M = np.zeros((2, 3), dtype=np.float32)
    M[0, 0] = .7
    M[1, 1] = .7
    M[0, 2] = 0
    M[1, 2] = 0
    print("M(2x3) = \n", M)
    dst = cv.warpAffine(image, M, (int(w * .7), int(h * .7)))
    cv.imshow("rescale-demo", dst)
    cv.imwrite("D:/result.png", dst)
    cv.imshow("rescale-demo", dst)
    cv.imwrite("D:/result.png", dst)
    # 获取旋转矩阵，degree > @表示逆时针旋转，原点在左上角M = cv.getRotationMatrix2D((w/2，h/2)，45.0，1.0)dst = cv.warpAffine(image，M，(w，h))cv.imshow("rotate-demo"， dst)
    dst = cv.flip(image, 0)
    cv.imshow("flip-demo", dst)
    cv.waitKey(0)
    cv.destroyAllWindows()

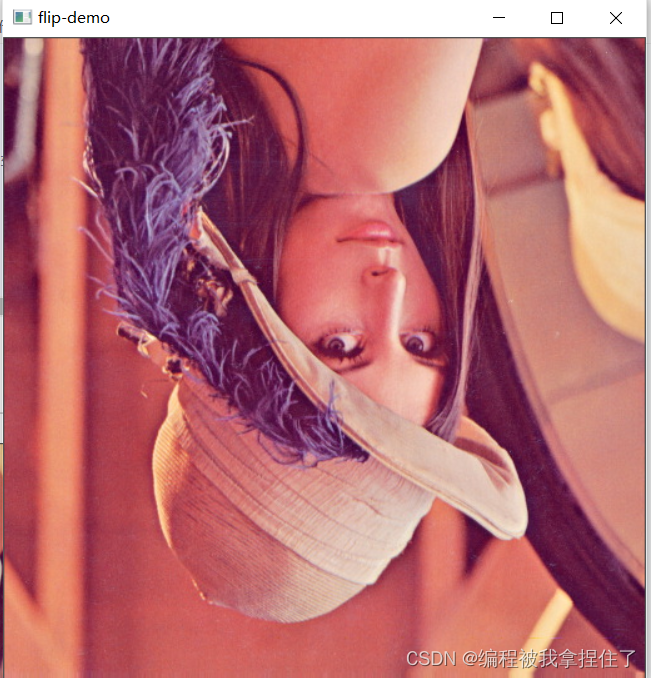

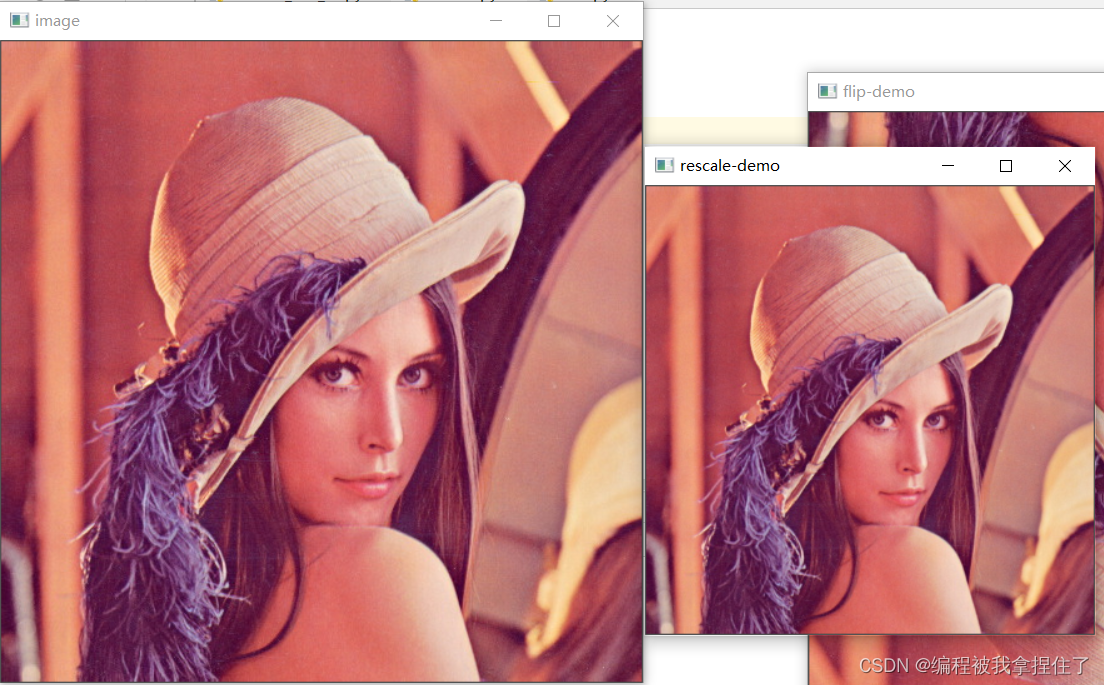

运行结果

视频读写处理

视频清晰度

SD(Standard Definition) 标清 480P

HD(High Definition) 高清 720P/1080P

UHD(Ultra High Definition) 超高清 4K/2160P

分辨率表示

SD-640x480, 704x480, 720x480, 848x480 等

HD-960x720,1280x720,1440x1080,1920x1080

UHD-4K,2160P

视频读取函数

filename 表示视频文件

Index 表示 USB 摄像头或者 web camera 的索引

apiPreference = CAP_ANY 意思自动决定第三方视频库如： cv.CAP_FFMPEG ， cv.CAP_DSHOW

查询视频方法

VideoCaput的get方法
cv.CAP_PROP_FRAME_WIDT
cv.CAP_PROP_FRAME_HEIGHT
cv.CAP_PROP_FPS
cv.CAP_PROP_FOURCC
cv.CAP_PROP_FRAME_COUNT

视频保存

cv.VideoWriter(
filename, 保存文件名称
fourcc, 编码方式
fps,  帧率
frameSize 视频帧大小，与实现的大小相同
[, isColor]  ) ->  <VideoWriter object>

代码实现

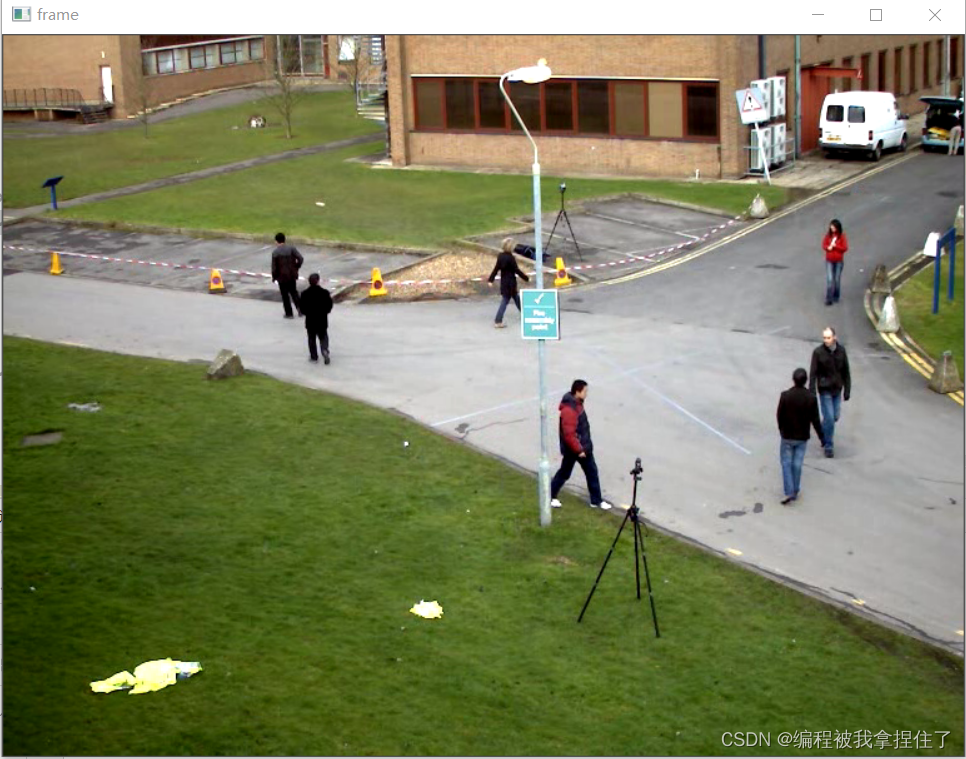

cap = cv.VideoCapture(".\\data\\vtest.avi")
    # 获取视频的帧率，宽度，高度
    fps = cap.get(cv.CAP_PROP_FPS)
    frame_w = cap.get(cv.CAP_PROP_FRAME_WIDTH)
    frame_h = cap.get(cv.CAP_PROP_FRAME_HEIGHT)
    print(fps, frame_w, frame_h)
    # encode mode
    # fourcc= cv.VideoWriter fourcc(x'vp09')
    fourcc = cap.get(cv.CAP_PROP_FOURCC)  # 获取编码格式，使用需要转换成一个int值
    # 生成一个MP4文件
    writer = cv.VideoWriter('output.mp4', int(fourcc), fps, (int(frame_w), int(frame_h)))
    # loop read frame until last frame
    while True:
        ret, frame = cap.read()
        if ret is not True:
            break

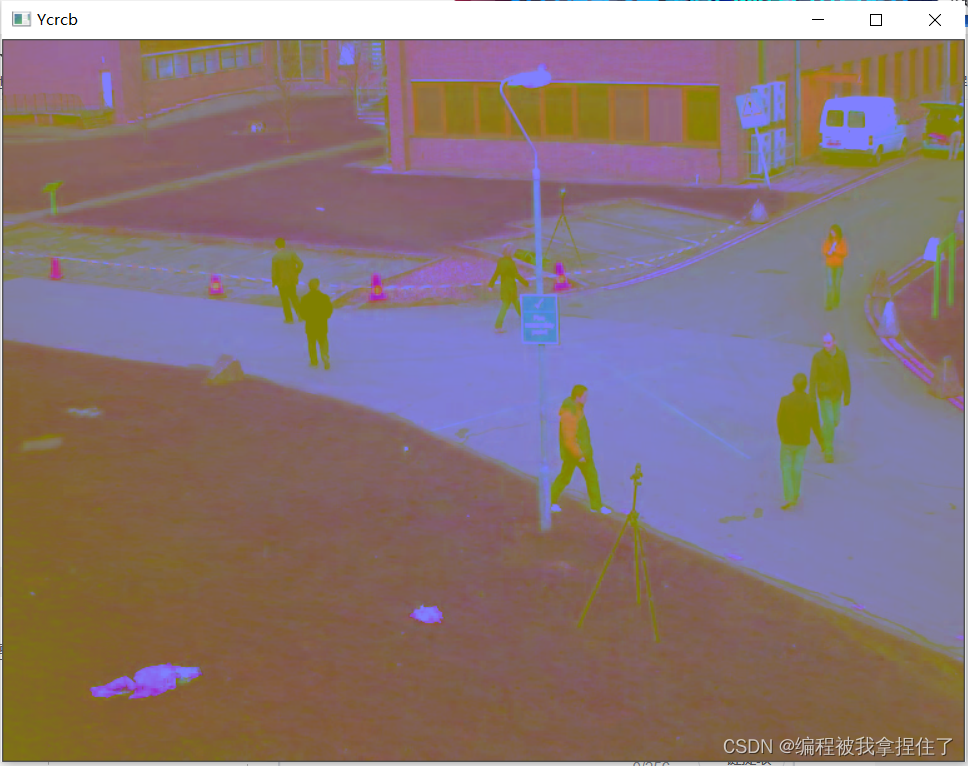

        Ycrcb = cv.cvtColor(frame,cv.COLOR_RGB2YCrCb)
        cv.imshow("Ycrcb",Ycrcb)
        cv.imshow("frame", frame)
        c = cv.waitKey(1)
        if c == 27:
            break
    cap.release()
    writer.release()

    cv.destroyAllWindows()
