xv6源码阅读——文件系统

说明

• 阅读的代码是 xv6-riscv 版本的

七层结构

xv6文件系统实现分为七层

文件描述符（File descriptor）
路径名（Pathname）
目录（Directory）
索引结点（Inode）
日志（Logging）
缓冲区高速缓存（Buffer cache）
磁盘（Disk）

• disk 层从一个虚拟硬盘（vitro hard drive）上读取 block
• buffer cache 层缓存 block
  保证同一个 block 只能被一个内核进程同时访问
• logging 层记录一些日志信息，用于出错恢复
• inode 层是一个独立的文件，唯一的 i-number 和一些存储数据的块
• directory 层把文件夹封装称为一些特殊的 inode
  内容为一些列目录项，包括文件名和 i-number
• pathname 层提供一个层次化的树结构，处理了递归包含的情况
• file descriptor 层把 pipes, devices, files 等都抽象为文件，使用统一的文件系统的接口

磁盘（Disk）

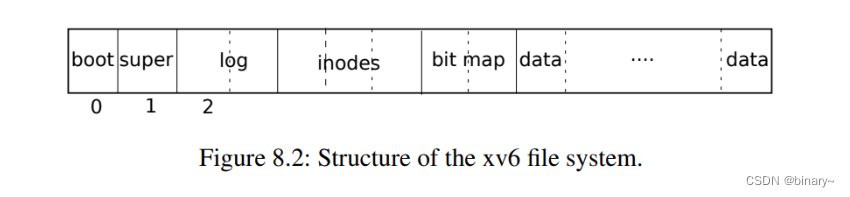

文件系统必须有将索引节点和内容块存储在磁盘上哪些位置的方案。为此，xv6将磁盘划分为几个部分，如图8.2所示。

• boot：文件系统不使用块0（它保存引导扇区）

• super：它包含有关文件系统的元数据（文件系统大小（以块为单位）、数据块数、索引节点数和日志中的块数）。

• log:保存日志（用于出现crash后进行数据恢复）

• inodes: 是索引节点，每个块有多个索引节点

• bit map:位图，跟踪正在使用的数据块，用来保存那些块是被使用或空闲的。

• data:剩下的就是数据块，是否被占用保存在bitmap中

缓冲区高速缓存（Buffer cache）

设计概述

• buffe catch 的两个任务

  • 1.同步对磁盘块的访问，以确保磁盘块在内存中只有一个副本，并且一次只有一个内核线程使用该副本
  • 2.缓存常用块，以便不需要从慢速磁盘重新读取它们

• 对上提供的接口

  • bread() ，获取一个磁盘块，拷贝到缓存中
  • bwrite()，将缓存中的数据写回磁盘
  • brelse()，用完需要释放缓存快

• 通过给每一个 buffer 分配一个 sleeplock 的方式实现一个磁盘块的拷贝只能被一个内核线程使用

• Buffer cache中保存磁盘块的缓冲区数量固定，如果文件系统请求还未存放在缓存中的块，Buffer cache必须回收当前保存其他块内容的缓冲区。Buffer cache为新块回收最近使用最少的缓冲区。

  • 通过 virtio_disk_rw(b, 0) 实现

缓冲区高速缓存（代码实现）

Buffer cache是以双链表表示的缓冲区（为了实现LRU替换算法）

• 每一个buf结构体如下
  • valid 字段表示这个 buffer 是否对应磁盘上的某一个块（1 表示有对应）
  • disk 字段表示是否将 buffer 中的信息写回了磁盘上（1 表示修改了未写回）
  • refcnt 表示引用计数
  • blockno 扇区号
  • dev 不同设备

struct buf {
  int valid;   // has data been read from disk?
  int disk;    // does disk "own" buf?
  uint dev;
  uint blockno;
  struct sleeplock lock;
  uint refcnt;
  struct buf *prev; // LRU cache list
  struct buf *next;
  uchar data[BSIZE];
};

main（kernel/main.c）调用的函数binit使用静态数组buf（kernel/bio.c）中的NBUF个缓冲区初始化列表。对Buffer cache的所有其他访问都通过bcache.head引用链表，而不是buf数组。

struct {
  struct spinlock lock;
  struct buf buf[NBUF];

  // Linked list of all buffers, through prev/next.
  // Sorted by how recently the buffer was used.
  // head.next is most recent, head.prev is least.
  struct buf head;
} bcache;

binit函数

void
binit(void)
{
  struct buf *b;

  initlock(&bcache.lock, "bcache");

  // Create linked list of buffers
  bcache.head.prev = &bcache.head;
  bcache.head.next = &bcache.head;
  for(b = bcache.buf; b < bcache.buf+NBUF; b++){
    b->next = bcache.head.next;
    b->prev = &bcache.head;
    initsleeplock(&b->lock, "buffer");
    bcache.head.next->prev = b;
    bcache.head.next = b;
  }
}

• 对buf进行初始化，构建双向循环链表（NBUF个节点）
• 为bcache初始化一把大锁（bcache），再为每一个节点初始化一把小锁（buffer）

bget函数

bget扫描缓冲区列表，查找具有给定设备和扇区号的缓冲区。

static struct buf*
bget(uint dev, uint blockno)
{
  struct buf *b;

  acquire(&bcache.lock);

  // Is the block already cached?
  for(b = bcache.head.next; b != &bcache.head; b = b->next){
    if(b->dev == dev && b->blockno == blockno){
      b->refcnt++;
      release(&bcache.lock);
      acquiresleep(&b->lock);
      return b;
    }
  }

  // Not cached.
  // Recycle the least recently used (LRU) unused buffer.
  for(b = bcache.head.prev; b != &bcache.head; b = b->prev){
    if(b->refcnt == 0) {
      b->dev = dev;
      b->blockno = blockno;
      b->valid = 0;
      b->refcnt = 1;
      release(&bcache.lock);
      acquiresleep(&b->lock);
      return b;
    }
  }
  panic("bget: no buffers");
}

• 若在缓冲区找到了，返回锁定的buf
  • refcnt引用计数要增加1。
• 若没有找到，它再次扫描缓冲区列表，查找未在使用中的缓冲区（b->refcnt = 0）：任何这样的缓冲区都可以使用。
  • 给dev和blockno初始化。
  • valid=0，表示没有对应磁盘上的某一块。
  • 引用计数初始化为1。

bread函数

// Return a locked buf with the contents of the indicated block.
struct buf*
bread(uint dev, uint blockno)
{
  struct buf *b;

  b = bget(dev, blockno);
  if(!b->valid) {
    virtio_disk_rw(b, 0);
    b->valid = 1;
  }
  return b;
}

• 调用bget函数从bcatch获取指定buf
• 若b->valid==0，表示没有对应磁盘上的某一块
  • 调用 virtio_disk_rw(b, 0);从磁盘中将其读入内存（buffer 中）

bwrite函数
该函数作用，将内存（buffer中）的数据写回到磁盘

// Write b's contents to disk.  Must be locked.
void
bwrite(struct buf *b)
{
  if(!holdingsleep(&b->lock))
    panic("bwrite");
  virtio_disk_rw(b, 1);
}

日志（Logging）

设计概述

• 目的

  解决了文件系统操作期间的崩溃问题

• 解决方法

  • xv6系统调用不会直接写入磁盘上的文件系统数据结构。相反，它会在磁盘上的log（日志）中放置它希望进行的所有磁盘写入的描述。
  • 一旦系统调用记录了它的所有写入操作，它就会向磁盘写入一条特殊的commit（提交）记录，表明日志包含一个完整的操作。
  • 当完成commit后，再将写操作复制到磁盘当中，然后擦除磁盘上的日志
  • 如果系统崩溃并重新启动
    • 日志标记为包含完整操作，则恢复代码会将写操作复制到磁盘文件系统中它们所属的位置。
    • 如果日志没有标记为包含完整操作，则恢复代码将忽略该日志。
    • 擦除记录

• log设计

  • 日志驻留在超级块中指定的已知固定位置。它由一个头块（header block）和一系列更新块的副本（logged block）组成。
    • 头块包含一个扇区号数组（每个logged block对应一个扇区号）以及日志块的计数
      • 磁盘上的头块中的计数或者为零，表示日志中没有事务；
      • 非零，表示日志包含一个完整的已提交事务 ；

struct logheader {
 int n;
 int block[LOGSIZE];
};

日志（代码实现）

下面看一下log结构体

struct log {
  struct spinlock lock;
  int start;
  int size;
  int outstanding; // 有多少FS系统调用正在执行调用正在执行
  int committing;  // 是否在commit当中
  int dev;
  struct logheader lh;
};

在系统调用中一个典型的日志使用就像这样：

 begin_op();
 ...
 bp = bread(...);
 bp->data[...] = ...;
 log_write(bp);
 ...
 end_op();

下面我们就上面过程，进行逐一分析

begin_op函数

• begin_op等待直到日志系统当前未处于提交中，并且直到有足够的未被占用的日志空间来保存此调用的写入。

void
begin_op(void)
{
  acquire(&log.lock);
  while(1){
    if(log.committing){
      sleep(&log, &log.lock);
    } else if(log.lh.n + (log.outstanding+1)*MAXOPBLOCKS > LOGSIZE){
      // this op might exhaust log space; wait for commit.
      sleep(&log, &log.lock);
    } else {
      log.outstanding += 1;
      release(&log.lock);
      break;
    }
  }
}

• 先判断是否处于提交中
• 在判断是否有足够空间
  （xv6 认为每个系统调用只会使用 MAXOPBLOCKS（10） 个 block）
• outstanding+1，然后break

log_write函数

• log_write（kernel/log.c:214）充当bwrite的代理。它将块的扇区号记录在内存中，在磁盘上的日志中预定一个槽位，并调用bpin将缓存固定在block cache中，以防止block cache将其逐出。

void
log_write(struct buf *b)
{
  int i;

  acquire(&log.lock);
  if (log.lh.n >= LOGSIZE || log.lh.n >= log.size - 1)
    panic("too big a transaction");
  if (log.outstanding < 1)
    panic("log_write outside of trans");

  for (i = 0; i < log.lh.n; i++) {
    if (log.lh.block[i] == b->blockno)   // log absorption
      break;
  }
  log.lh.block[i] = b->blockno;
  if (i == log.lh.n) {  // Add new block to log?
    bpin(b);
    log.lh.n++;
  }
  release(&log.lock);
}

• for循环，进行优化，log_write会注意到在单个事务中多次写入一个块的情况，并在日志中这种优化通常称为合并（absorption）。
• 调用 bpin(b)对b的引用计数++,防止被替换出去。

end_op函数

• end_op（kernel/log.c:146）首先减少未完成系统调用的计数。如果计数现在为零，则通过调用commit()提交当前事务。

// called at the end of each FS system call.
// commits if this was the last outstanding operation.
void
end_op(void)
{
  int do_commit = 0;

  acquire(&log.lock);
  log.outstanding -= 1;
  if(log.committing)
    panic("log.committing");
  if(log.outstanding == 0){
    do_commit = 1;
    log.committing = 1;
  } else {
    // begin_op() may be waiting for log space,
    // and decrementing log.outstanding has decreased
    // the amount of reserved space.
    wakeup(&log);
  }
  release(&log.lock);

  if(do_commit){
    // call commit w/o holding locks, since not allowed
    // to sleep with locks.
    commit();
    acquire(&log.lock);
    log.committing = 0;
    wakeup(&log);
    release(&log.lock);
  }
}

• 首先将计数 log.outstanding -1（系统调用数 -1）
• 如果此时计数变成 0，则调用 commit() 进行 commit

commit函数

commit有四个步骤，代码如下

static void
commit()
{
  if (log.lh.n > 0) {
    write_log();     // Write modified blocks from cache to log
    write_head();    // Write header to disk -- the real commit
    install_trans(0); // Now install writes to home locations
    log.lh.n = 0;
    write_head();    // Erase the transaction from the log
  }
}

write_log()函数

将事务中修改的每个块从缓冲区缓存复制到磁盘上日志槽位中。

// Copy modified blocks from cache to log.
static void
write_log(void)
{
  int tail;

  for (tail = 0; tail < log.lh.n; tail++) {
    struct buf *to = bread(log.dev, log.start+tail+1); // log block
    struct buf *from = bread(log.dev, log.lh.block[tail]); // cache block
    memmove(to->data, from->data, BSIZE);
    bwrite(to);  // write the log
    brelse(from);
    brelse(to);
  }
}

• write_log()：把具体的内容写入 log 对应的磁盘块里
  通过调用 bread() 读取磁盘块、memmove() 内存复制、bwrite() 写入磁盘完成
  需要写入的磁盘区域 (\to) 对应的 log 块
• 注意这里的 log 数组中记录的磁盘块写入对应下标+1的 log 块中，因为第一块留给了 log 的 head

write_head()函数
将头块写入磁盘：这是提交点，写入后的崩溃将导致从日志恢复重演事务的写入操作。

static void
write_head(void)
{
  struct buf *buf = bread(log.dev, log.start);
  struct logheader *hb = (struct logheader *) (buf->data);
  int i;
  hb->n = log.lh.n;
  for (i = 0; i < log.lh.n; i++) {
    hb->block[i] = log.lh.block[i];
  }
  bwrite(buf);
  brelse(buf);
}

write_head()：把 log 块的头信息写入磁盘
log 块区域的第一块是 log 的 header 块

install_trans函数

// Copy committed blocks from log to their home location
static void
install_trans(int recovering)
{
  int tail;

  for (tail = 0; tail < log.lh.n; tail++) {
    struct buf *lbuf = bread(log.dev, log.start+tail+1); // read log block
    struct buf *dbuf = bread(log.dev, log.lh.block[tail]); // read dst
    memmove(dbuf->data, lbuf->data, BSIZE);  // copy block to dst
    bwrite(dbuf);  // write dst to disk
    if(recovering == 0)
      bunpin(dbuf);
    brelse(lbuf);
    brelse(dbuf);
  }
}

• install_trans()：执行原来要求的写操作

recover_from_log()函数

static void
recover_from_log(void)
{
  read_head();
  install_trans(1); // if committed, copy from log to disk
  log.lh.n = 0;
  write_head(); // clear the log
}

• 在启动时会调用这段代码进行恢复
  • 先将磁盘中的日志头读入到内存中的日志头
  • 调用install_trans函数，如果commited，将日志中保存的操作拷贝到磁盘
  • 将内存中的日志头操作数置为0
  • 将内存中的日志头重新写会磁盘

用于crash恢复

块分配器（bitmap）

• xv6的块分配器在磁盘上维护一个空闲位图，每一位代表一个块。0表示对应的块是空闲的；1表示它正在使用中。

• 程序mkfs设置对应于引导扇区、超级块、日志块、inode块和位图块的比特位。

• balloc() 函数从磁盘中找一个空闲的磁盘块并返回（bitmap 中标记为 0）

• bfree() 函数释放一个指定的磁盘块

索引节点（Inode）

两种含义

• 磁盘上的数据结构（on-disk），包含文件的大小和一个数据存放位置的列表
• 内存中的数据结构（in-memory），包括磁盘上数据结构的一个拷贝以及一些内核需要用到的内容

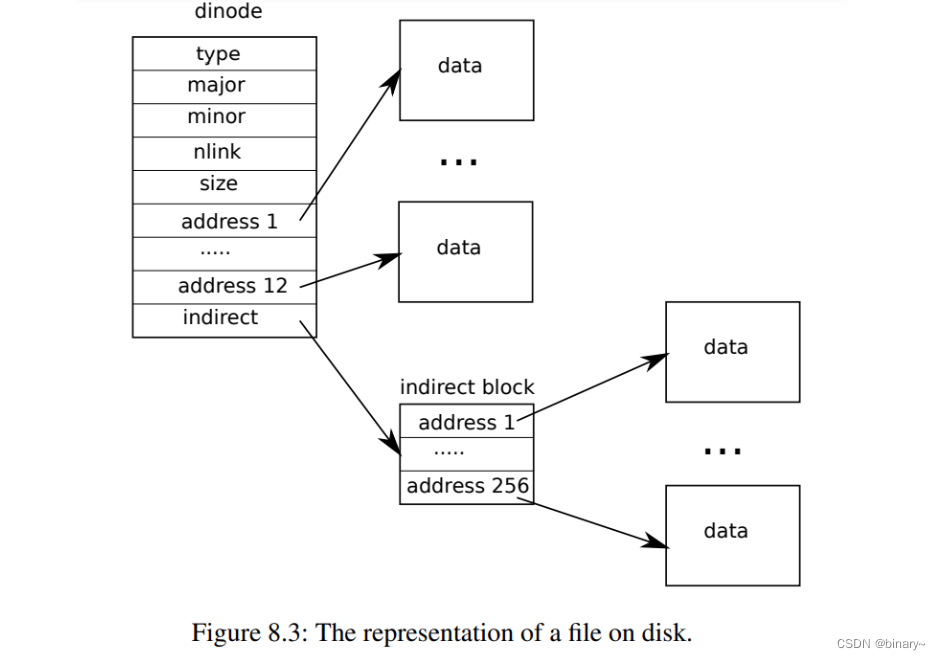

on-disk

• 磁盘上的 inode 被放置在 inode blocks 中，大小都是相同的，给定一个 n（i-number）就能找到第 n 个 inode 的位置
• 数据结构如下
  • type：file、directory、special files（devices）、0（表示空闲）
  • nlink：引用数（用于判断数据块是否该被释放）
  • size：文件所占据的字节数
  • addrs：文件所在数据块的地址

// On-disk inode structure
struct dinode {
  short type;           // File type
  short major;          // Major device number (T_DEVICE only)
  short minor;          // Minor device number (T_DEVICE only)
  short nlink;          // Number of links to inode in file system
  uint size;            // Size of file (bytes)
  uint addrs[NDIRECT+1];   // Data block addresses
};

in-memory

struct inode（kernel/file.h:17）是磁盘上struct dinode的内存副本。只有当有C指针引用某个inode时，内核才会在内存中存储该inode。
结构如下：

• ref：引用计数，如果引用计数降至零，内核将从内存中丢弃该inode。
  • iget和iput函数，修改引用计数
  • 指向inode的指针可以来自文件描述符、当前工作目录和如exec的瞬态内核代码。
• dev：设备号
• inum：inode编号
• valid：表示是否已从磁盘读取

// in-memory copy of an inode
struct inode {
  uint dev;           // Device number
  uint inum;          // Inode number
  int ref;            // Reference count
  struct sleeplock lock; // protects everything below here
  int valid;          // inode has been read from disk?

  short type;         // copy of disk inode
  short major;
  short minor;
  short nlink;
  uint size;
  uint addrs[NDIRECT+1];
};

• 有 4 种锁或类锁的机制

  • icache.lock 保证一个 inode 只会在缓存中出现一次，保证引用计数 ref 的正确
  • 每一个 inode 都有一个 sleeplock，用于保证其内部字段的独占访问
  • ref 不为 0 的时候这个 entry 不会被回收
  • nlink 字段表示这个文件的引用数（他不为 0，xv6 就不会释放 entry）

• iget() 返回一个 inode

  • 如果是新使用的，valid = 0，之后使用的时候会从磁盘读入（ilock() 实现读入），这块实现和磁盘缓存十分的相似

• ilock() 是加锁的，iget() 不加锁

• inode cache 是 write-through（直写的），调用 iupdate() 直接反应到磁盘上

索引节点（代码实现）

分配一个新的 inode 结点（新建文件等）的流程如下

• 调用 ialloc()
  • 从标号为 1的 inode 的开始查找，找到一个空闲的 inode 之后，调用 iget() 返回
  • 根节点也是从 1 开始的（#define ROOTINO 1）
• iget()
  • 先看看有没有缓存，若有缓存，则引用数 ref +1，直接返回
  • 如果没有找到，则将第一个空闲的 inode 返回
• ilock()
  • 想要对 inode 进行读写操作的时候，需要先对 inode 获取锁（调用 ilock）
  • 同时 ilock 会检查这个内容有没有从磁盘冲读进内存，如果没有则读入
• iunlock()
  • 释放锁
• iput()
  • 引用数 ref -1
  • 如果减完之后计数为 0，同时 valid=1，nlink=0 的话，释放数据块
• 可能会出现这样一种情况，nlink=0，ref 不为 0，此时 inode 没有被释放
  • 当 ref 被减为 0 的瞬间，系统崩溃了
  • 重启的时候我们知道 nlink=0 的文件是没有用的，但是我们在磁盘上这块空间并未被释放
  • xv6 没有针对这个问题进行补救，因此可能出现磁盘空间耗尽的情况

目录层（代码实现）

目录的内部实现很像文件。

// kernel/fs.h
struct dirent {
    ushort inum;
    char name[DIRSIZ];
};

• name 最长为 DIRSIZ=14 个字符
• dirlookup()
  在一个目录中查找指定 name 的文件，返回 inode 指针
• dirlink()
  按照给定的 name，新建一个新的文件夹
  遍历 entry，找到一个空闲的返回
  如果已经存在，则报错
