xv6源码阅读——进程切换

说明

• 阅读的代码是 xv6-riscv 版本的

概述

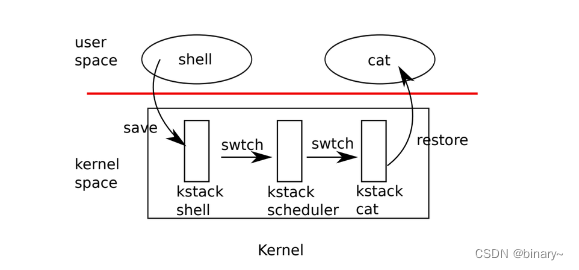

从一个用户进程（旧进程）切换到另一个用户进程（新进程）所涉及的步骤：

• 通过中断机制，从trap机制进入内核线程
• 调用swtch从该进程进行上下文切换，切换到到调度进程
• 通过调度进程切换到新进程的内核线程
• 在通过trap机制返回到新进程用户线程

上面过程就简单阐述，是怎样进行进程切换的
当然，里面会有很多细节，后面会详细介绍

从用户线程到内核线程

这一部分在上一章是有过介绍的，通过中断机制，通过uservec保存寄存器，然后进入usertrap()

usertrap

void
usertrap(void)
{
  int which_dev = 0;

  if((r_sstatus() & SSTATUS_SPP) != 0)
    panic("usertrap: not from user mode");
   //省略 ··········
  // give up the CPU if this is a timer interrupt.
  if(which_dev == 2)
    yield();

  usertrapret();
}

其他部分就不过多赘述了(上一篇博客讲的很详细),通过判断中断类型，这是一个定时器中断，就调用yield()函数

从旧进程进入调度进程

yield

// Give up the CPU for one scheduling round.
void
yield(void)
{
  struct proc *p = myproc();
  acquire(&p->lock);
  p->state = RUNNABLE;
  sched();
  release(&p->lock);
}

该函数干的事情很简单，先获取该进程的锁，将进程状态设置为RUNNABLE
然后调用sched()函数进行后续操作
题：为什么再设置进程状态前，要先获取该进程的锁呢
因为一旦将进程状态设置为RUNNABLE，调度器就会认为该进程处于等待状态的可能会让他接下来运行，但实际上，该进程还是处于运行状态的
如果这是一个多核CPU的，就可能会发生一个进程被两个CPU同时运行，程序可能会立马崩溃。
所以我们要保证改变进程状态，保存寄存器，载入另一个进程的寄存器这三步是原子的。

sched

void
sched(void)
{
  int intena;
  struct proc *p = myproc();

  if(!holding(&p->lock))
    panic("sched p->lock");
  if(mycpu()->noff != 1)
    panic("sched locks");
  if(p->state == RUNNING)
    panic("sched running");
  if(intr_get())
    panic("sched interruptible");

  intena = mycpu()->intena;
  swtch(&p->context, &mycpu()->context);
  mycpu()->intena = intena;
}

• 该函数操作也很简单，进行一系列判断（防御性编程）
• 将mycpu()->intena保存下来，因为切换进程后，他会被改变
• 调用swtch切换上下文，该函数完成后就会进行入了调度进程
• 恢复mycpu()->intena（要等到该进程再次拿到CPU）

swtch

这是一段汇编代码，主要干的工作是将该进程的寄存器保存下来，然后载入调度进程的寄存器

.globl swtch
swtch:
	# 保存寄存器
        sd ra, 0(a0)
     # 省略```````````````````
        sd s11, 104(a0)
   # 恢复所要切换进程的寄存器
        ld ra, 0(a1)
     # 省略```````````````````
        ld s11, 104(a1)

        ret

问题：为什么RISC-V中有32个寄存器，但是swtch函数中只保存并恢复了14个寄存器？
因为swtch函数是从C代码调用的，所以我们知道Caller Saved Register会被C编译器保存在当前的栈上。

该函数完成后，就进入了调度进程

调度

scheduler

void
scheduler(void)
{
  struct proc *p;
  struct cpu *c = mycpu();

  c->proc = 0;
  for(;;){
    //通过确保设备可以中断来避免死锁。
    intr_on();

    for(p = proc; p < &proc[NPROC]; p++) {
      acquire(&p->lock);
      if(p->state == RUNNABLE) {
        // 切换到所选的进（释放它的锁，然后在跳回我们之前重新获取它）
        p->state = RUNNING;
        c->proc = p;
        swtch(&c->context, &p->context);

        // 进程目前已完成运行。
        c->proc = 0;
      }
      release(&p->lock);
    }
  }
}

• 进程切换过来，是切换到swtch(&c->context, &p->context)这一行的，后面他会先释放锁
  （避免该进程永远无法被调度，该锁是在yield()函数中获取的）

• scheduler在进程表上循环查找可运行的进程，该进程具有p->state == RUNNABLE。一旦找到一个进程，它将设置CPU当前进程变量c->proc，将该进程标记为RUNINING，然后调用swtch开始运行它

• scheduler在一开始要获取进程锁，将RUNNABLE进程转换为RUNNING，在内核线程完全运行之前（在swtch之后，例如在yield中）绝不能释放锁。

调用swtch后就会进入另一个进程了

从调度进程进入新进程

该过程也是在完成swtch后完成切换的
他会从sched函数返回

void
sched(void)
{
  int intena;
  struct proc *p = myproc();

  //、、、、、、、、、、、、、、
  swtch(&p->context, &mycpu()->context);
  mycpu()->intena = intena;
}

他会返回到swtch处，然后恢复 mycpu()->intena

从内核线程返回用户线程

这后面就是一步步返回，通过trap机制返回用户层，在上一篇博客讲的很详细，不过多赘述

XV6线程第一次调用swtch函数

allocproc

static struct proc*
allocproc(void)
{
  struct proc *p;
  //、、、、、、、、、、省略
  memset(&p->context, 0, sizeof(p->context));
  p->context.ra = (uint64)forkret;
  p->context.sp = p->kstack + PGSIZE;

  return p;
}

在创建进程时，会设置ra和sp
ra很重要，因为这是进程的第一个switch调用会返回的位置。同时因为进程需要有自己的栈，所以ra和sp都被设置了。这里设置的forkret函数就是进程的第一次调用swtch函数会切换到的“另一个”线程位置。

当调度线程将CPU交给该进程时，该进程会从forkret()函数处返回，执行该函数，

// A fork child's very first scheduling by scheduler()
// will swtch to forkret.
void
forkret(void)
{
  static int first = 1;

  // Still holding p->lock from scheduler.
  release(&myproc()->lock);

  if (first) {
    // File system initialization must be run in the context of a
    // regular process (e.g., because it calls sleep), and thus cannot
    // be run from main().
    first = 0;
    fsinit(ROOTDEV);
  }

  usertrapret();
}

从代码中看，它的工作其实就是释放调度器之前获取的锁。函数最后的usertrapret函数其实也是一个假的函数，它会使得程序表现的看起来像是从trap中返回，但是对应的trapframe其实也是假的，这样才能跳到用户的第一个指令中。
