1、某培训机构入学管理系统

有报名、交费、就读等多项功能，并有课程表（课程号，课程名，收费标准）、学员登记表(学员号，姓名，电话)、学员选课表(学员号，课程号，班级号)、账目表(学员号，收费金额)等诸多数据表。
下面是对其各项功能的说明。
(1）报名:由报名处负责，需要在学员登记表上进行报名登记，需要查询课程表让学员选报课程，学员所报课程将记录到学员选课表。
(2）交费:由收费处负责，需要根据学员所报课程的收费标准进行收费，然后在账目表上记账，并打印收款收据给办理交费的学员。
(3）就读:由培训处负责，其在验证学员收款收据后，根据学员所报课程将学员到合适班级就读。
请用结构化方法画出“报名”0层图。

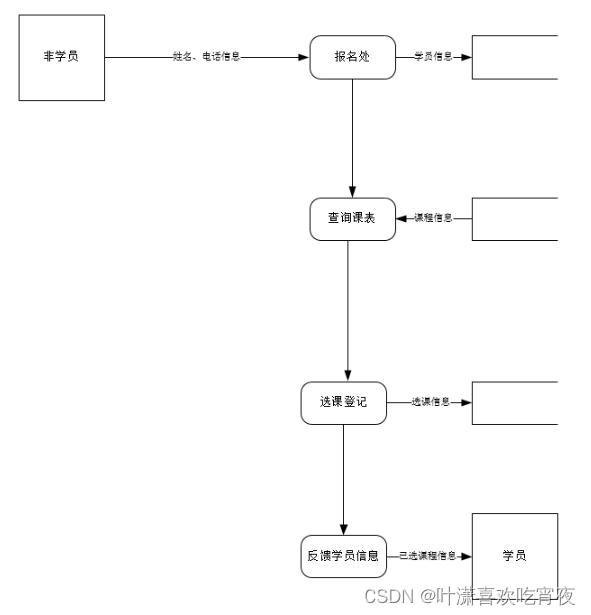

一个非学员通过报名成功成为学员。他需要将个人信息提供给报名处，报名处负责记录信息，并通过查询课程表提供学员选课信息。学员选课，并将学员选课信息记录在学员选课表。报名0层图如图所示。

2、某图书管理系统有以下功能。

    ①借书:输入读者借书证，系统首先检查借书证是否有效，若有效，对于第1次借书的读者，在借书文件上建立档案。否则，查阅借书文件，检查该读者所借图书是否超过10本，若已达10本，拒借，未达10本，办理借书(检查该读者目录并将借书情况登入借书文件)。

    ②还书:从借书文件中读出与读者有关的记录，查阅所借日期，如果超期(3个月)作罚款处理。否则，修改库存目录与借书文件。

    ③查询:可通过借书文件、库存目录文件查询读者情况、图书借阅情况，以及库存情况，打印各种统计表。

   用结构化分析方法画出系统顶层图、0层图(数据流图)。

1、系统顶层图

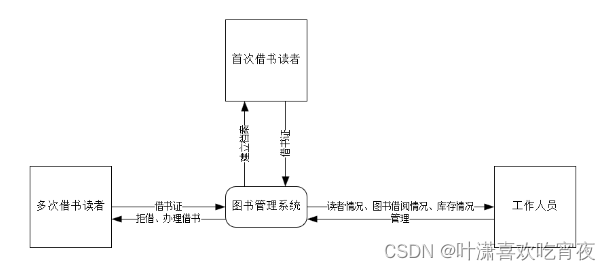

该图书管理系统，外部用户有读者和工作人员，读者有首次借书读者和多次借书读者，首次借书读者需建立档案才能借书，工作人员可以对借书文件和库存数目文件进行修改，还可以查阅读者情况、图书借阅情况、库存情况。

2、查询0层图

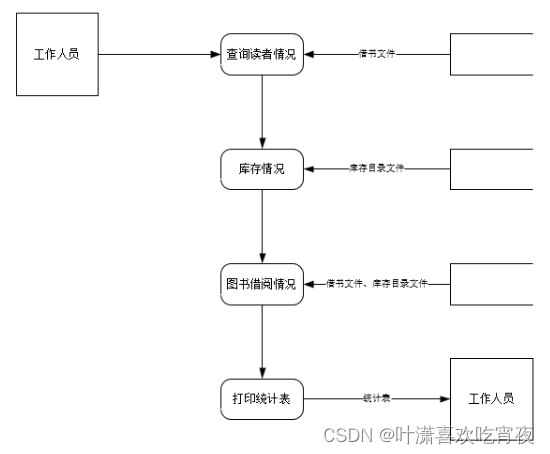

工作人员通过借书文件查询读者情况，通过库存目录文件查询库存情况，通过查询借书文件和库存目录文件查询图书借阅情况，最后打印统计表。

3、借书0层图

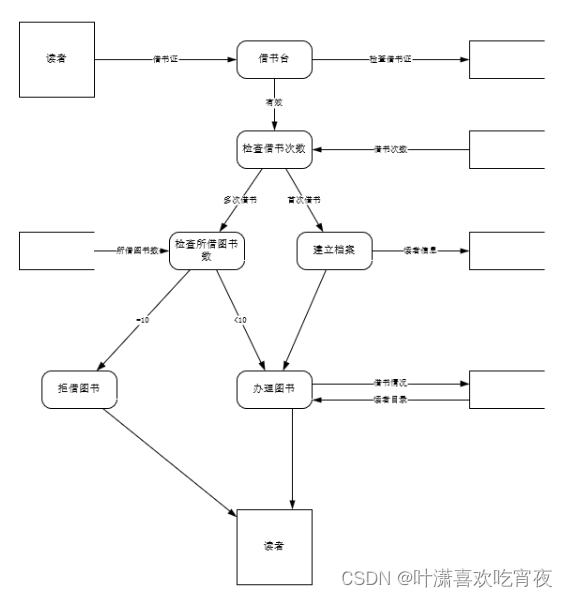

读者把借书证给借书台，借书台检查借书证是否有效，若有效，通过借书文件查看借书次数。若首次借书，在借书文件中建立档案、办理借书、将借书信息写入借书文件，检查读者目录；若多次借书，从借书文件中检查所借图书是否超过10本，若超过10本，拒借、将信息反馈给读者，若没超过，办理借书、将借书信息写入借书文件，检查读者目录。

4、还书0层图

工作人员通过借书文件读取读者记录，通过读者记录查询所借日期。若借书超期，反馈读者罚款信息、收取罚款、修改库存目录和借书文件。
