pads导入下载的元件找不到？

于 2024-08-21 15:53:23 发布
阅读量603 收藏
点赞数 1
文章标签： 单片机 嵌入式硬件 pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_61181020/article/details/141395511
版权

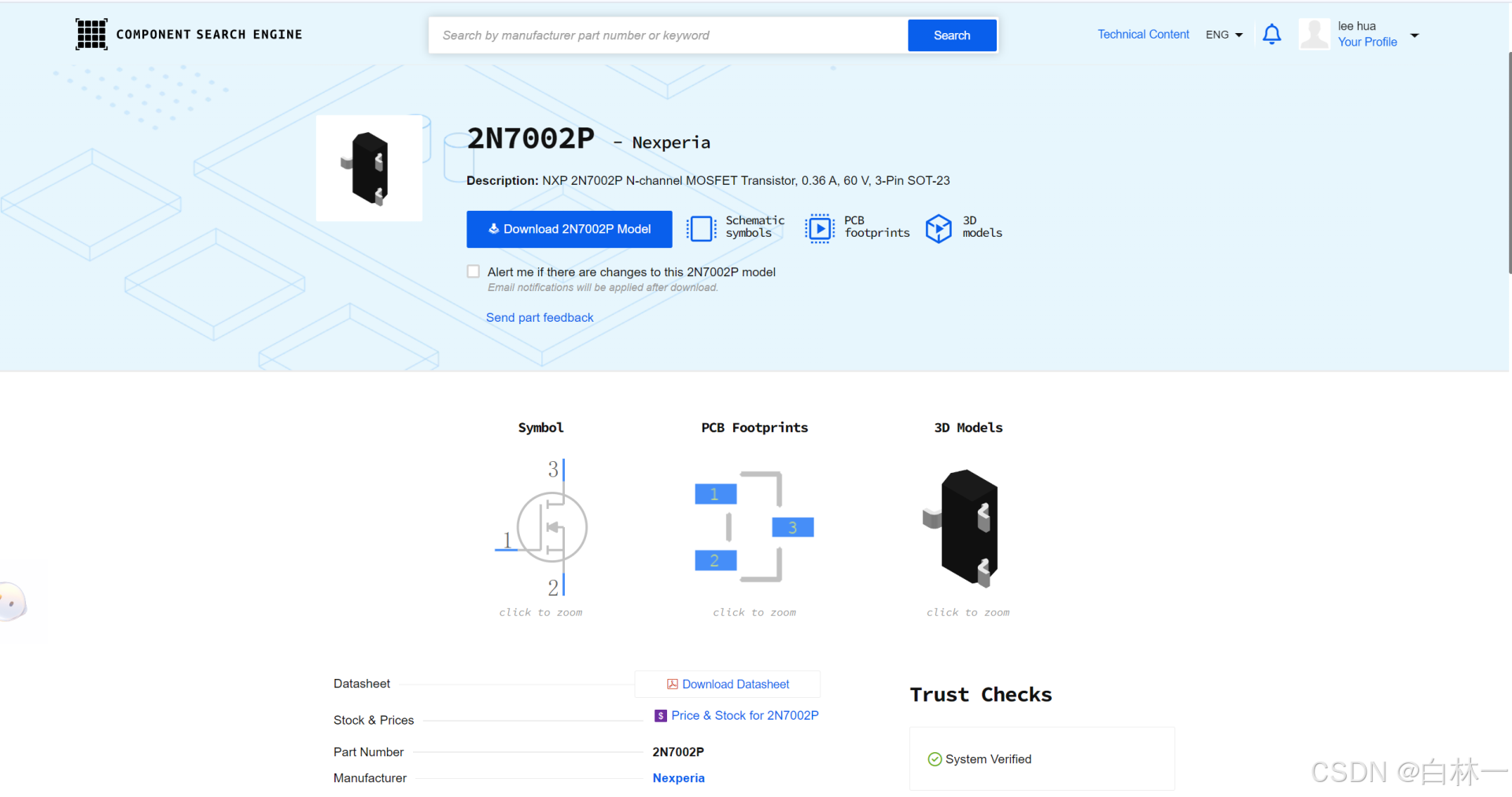

        正如我从元器件封装网站下载的pads的封装

如下网址

下载后得到，打开pads相应的文件夹

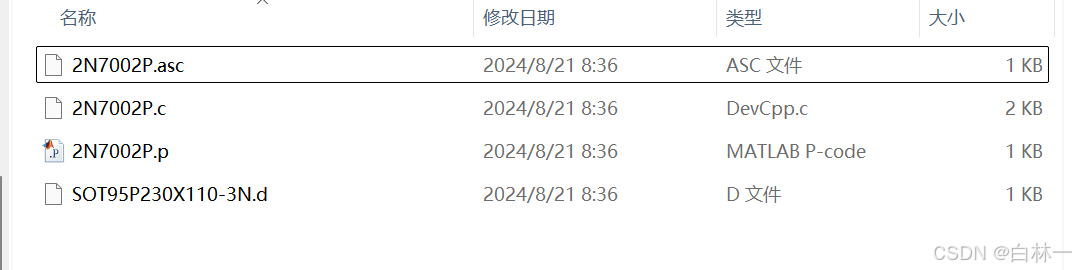

如下几个文件

在pads的库导入中

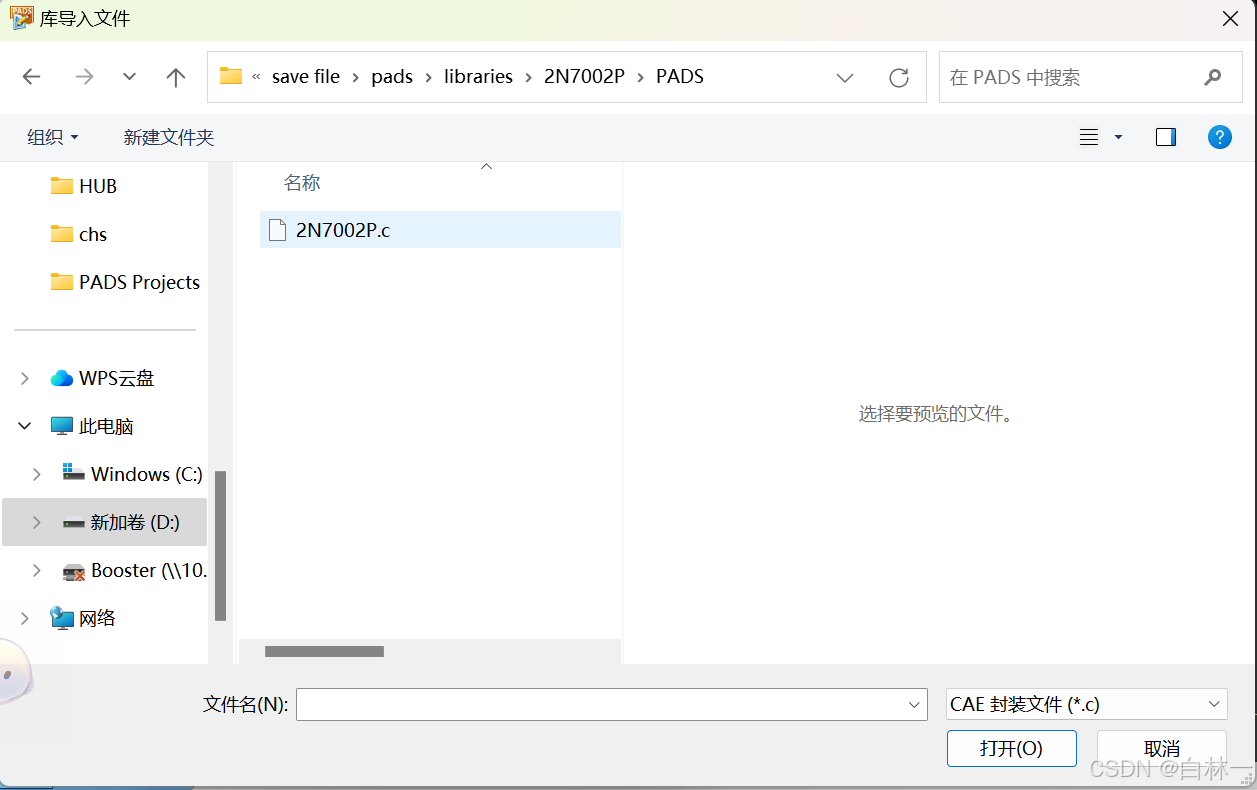

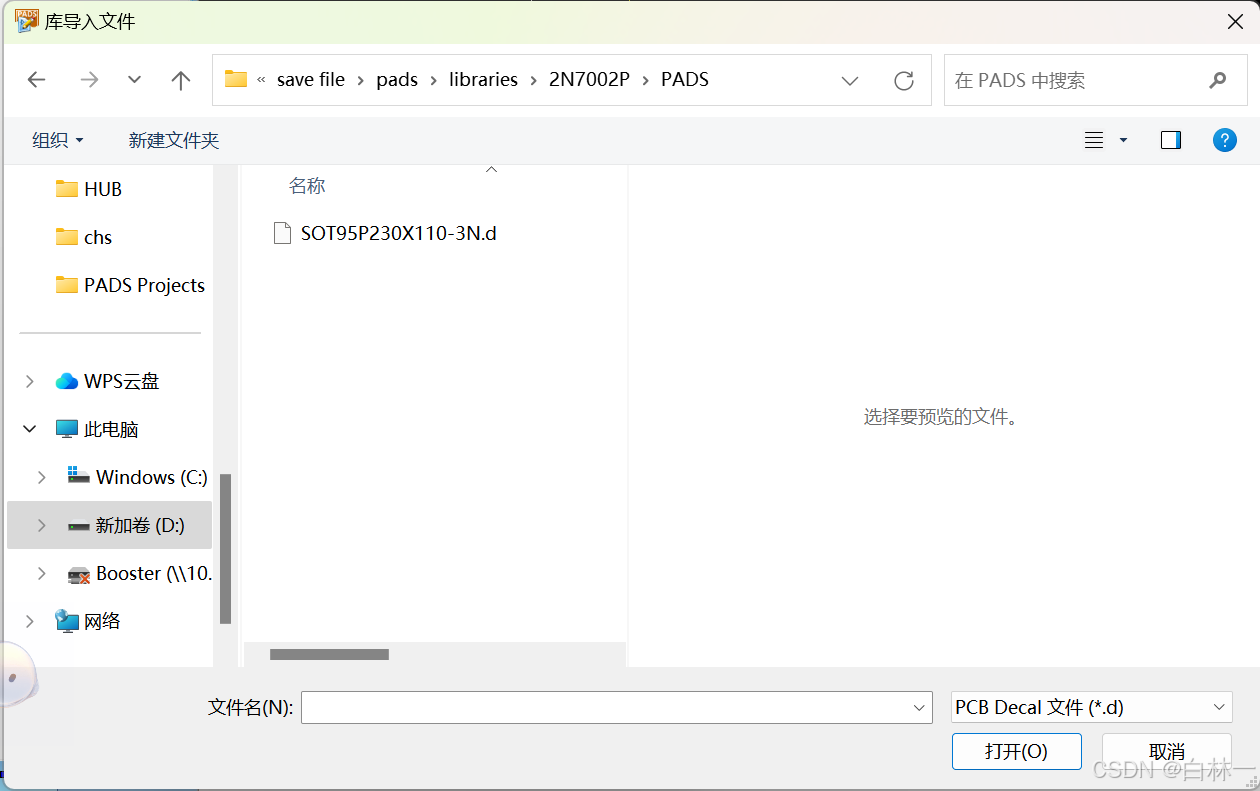

封装导入的是d后缀的文件

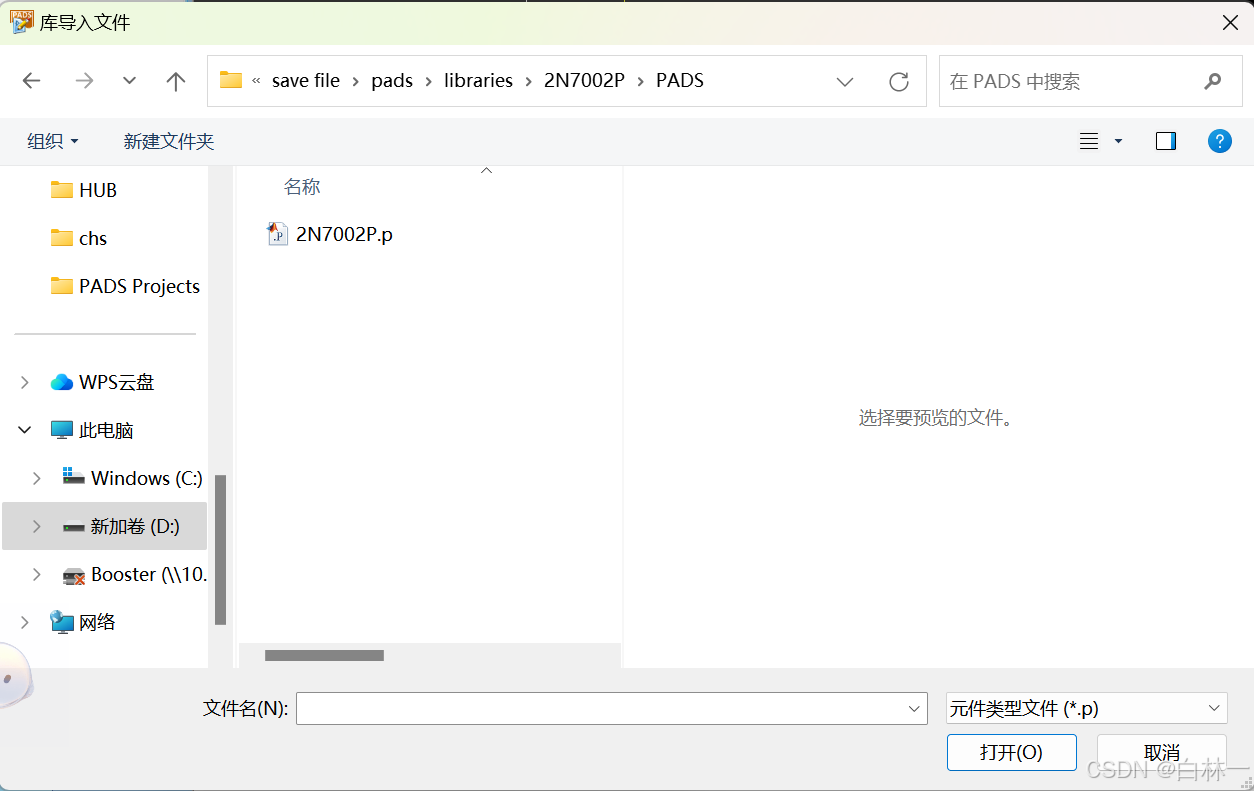

而元件导入的是，p为后缀的文件，

最后一点别忘记了还有逻辑也要导入，不然元件会显示找不到的，没有显示的，只有三个文件都导入，才能是成功的。

逻辑后缀是以d来

但凡你漏了都是不成功的
