MQTT.fx连接华为云

千年王霸万年归

已于 2023-12-26 19:22:08 修改

阅读量3.3k

点赞数 62

文章标签：华为云

于 2023-12-26 19:07:03 首次发布

本文链接：https://blog.youkuaiyun.com/m0_61088730/article/details/135228795

版权

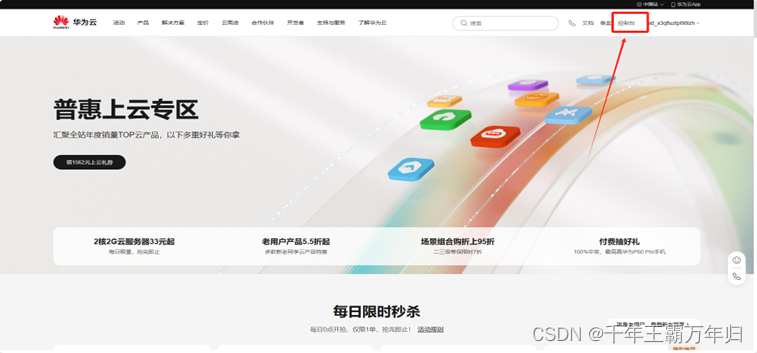

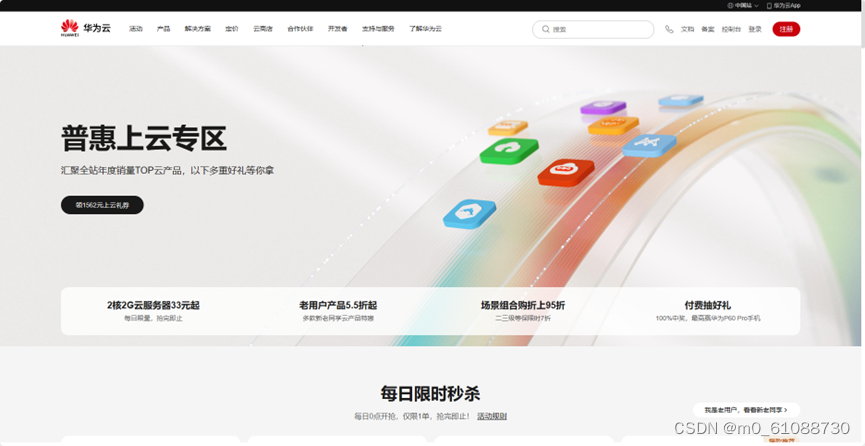

一、打开华为云首页

二、注册账号

如果有华为云账号则跳过该步骤。

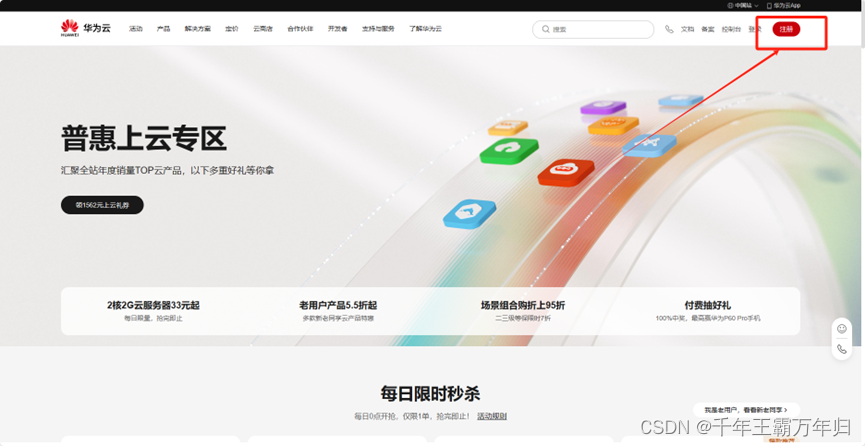

没有账号则点击右上角注册。

三、实名认证

已实名认证跳过该步骤。

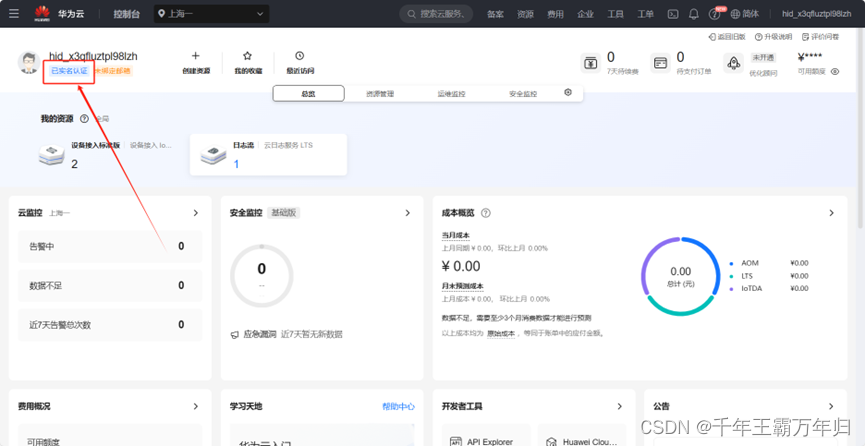

注册完账号之后登录账号，点击主页右上角账户左边的控制台。

填入自己的个人信息进行实名认证。

四、创建产品

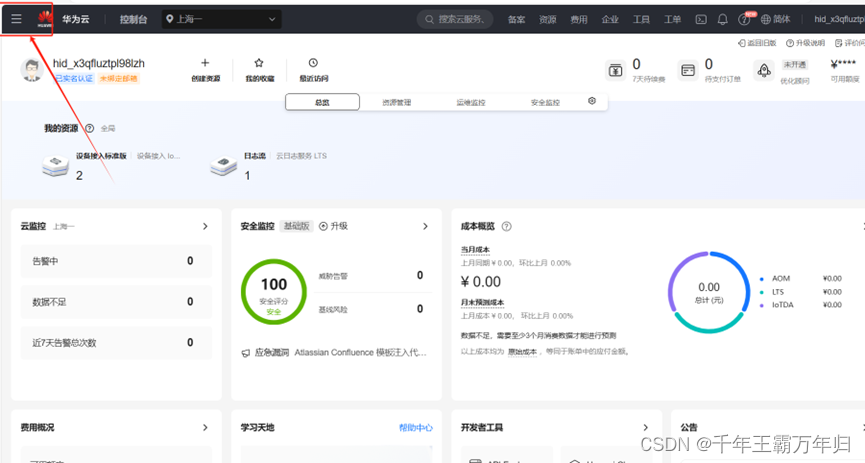

点击左上角华为标志旁边的三个叠一起的横杠。

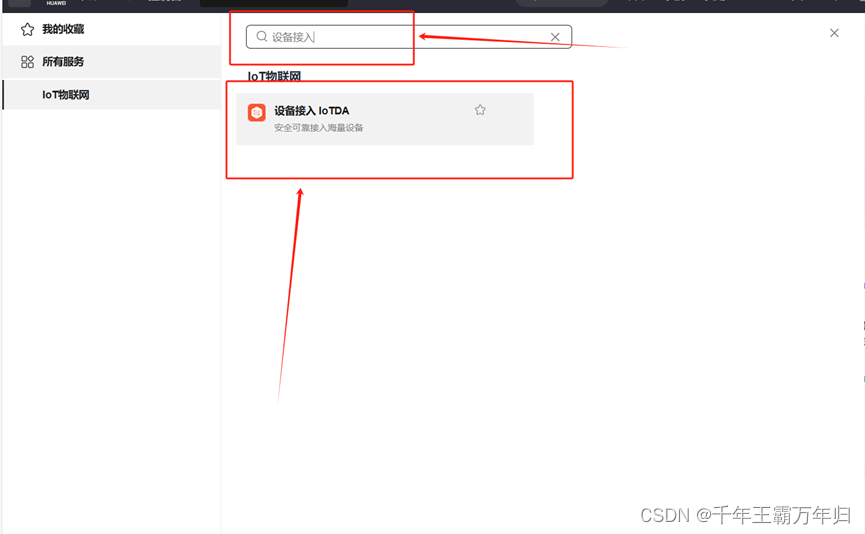

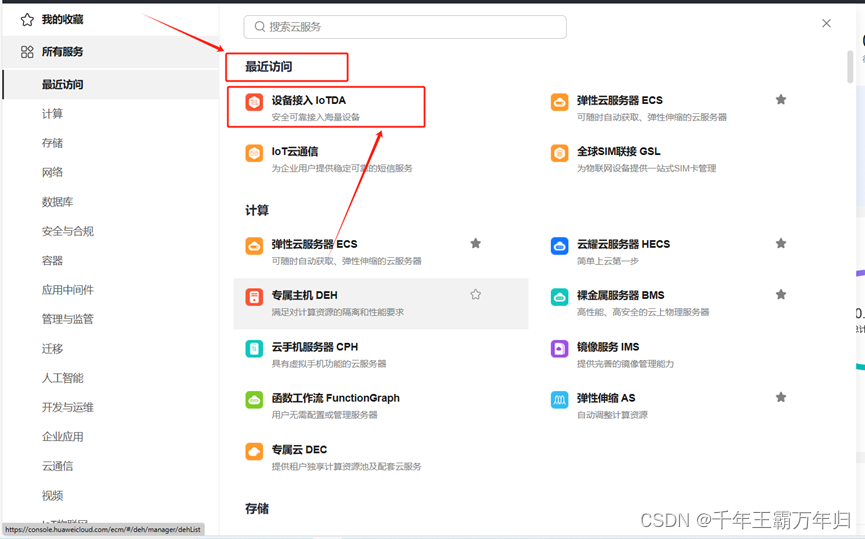

找到“设备接入Io TDA ”，注意看，我这里是最近用了这个玩意，他才出现在“最近访问”里的，如果你没有用过这玩意，那么直接在搜索栏里输入“设备接入”，它也会出现的，然后鼠标右键点击。

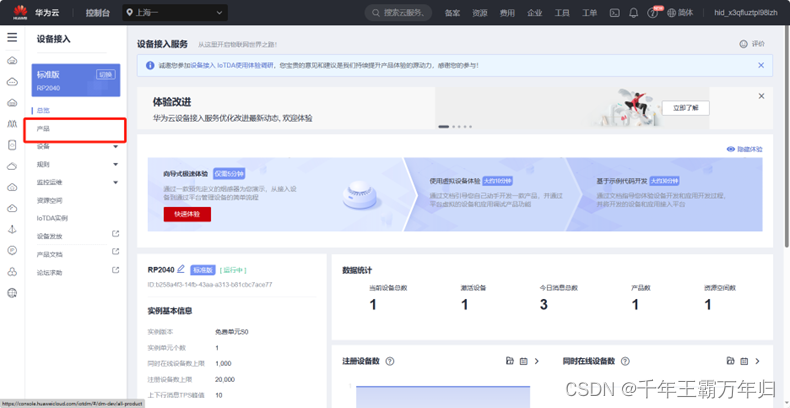

进来之后点击左侧栏中的 “产品”。

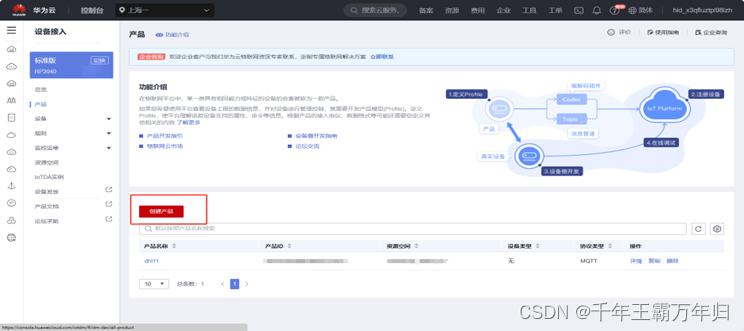

点击创建产品。

因为我之前创建过，所以产品列表里有东西，如果你的没有东西，是正常的。请不要焦虑，不要在脑子里想“啊啊啊啊啊，怎么跟教程又双叒叕不一样了”

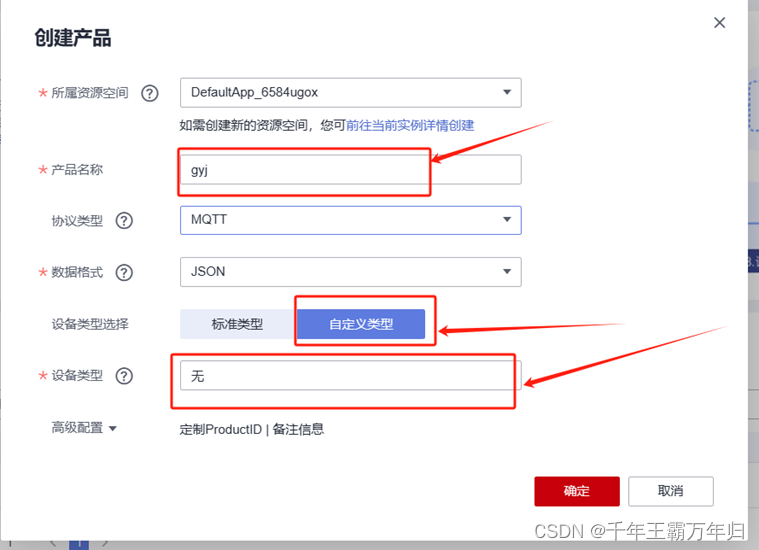

所属资源空间默认不用动；填写产品名称，越短越好，尽量英文；协议类型默认MQTT也不用改，我们用的也是 MQTT ；数据格式 JSON 也不用改；设备类型选择选自定义类型；下面设备类型的框框手动输入无；最后点击确定。

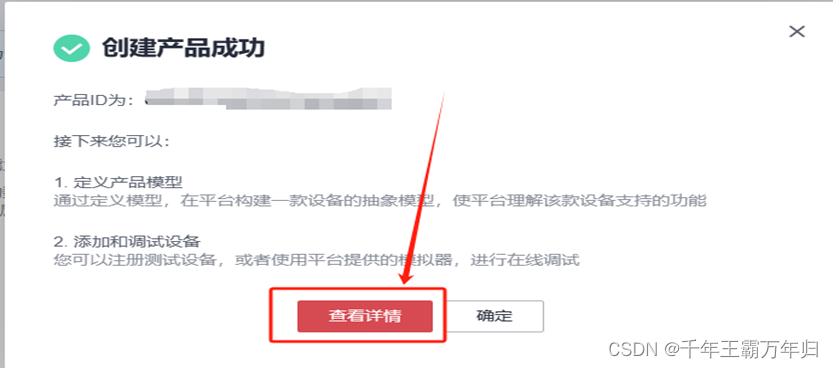

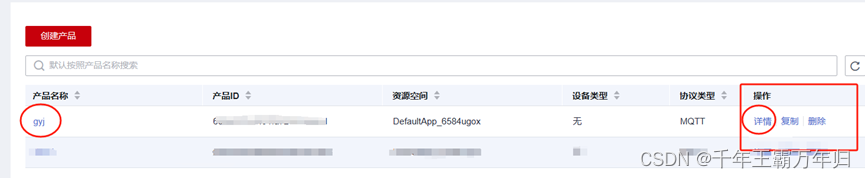

他会弹出来这么个界面，点击 “查看详情” 。如果手滑了，不消息点到了确认也不要着急，他会显示在下面产品列表中，点击右边操作栏里的 “详情” 即可。

五、添加服务创建属性

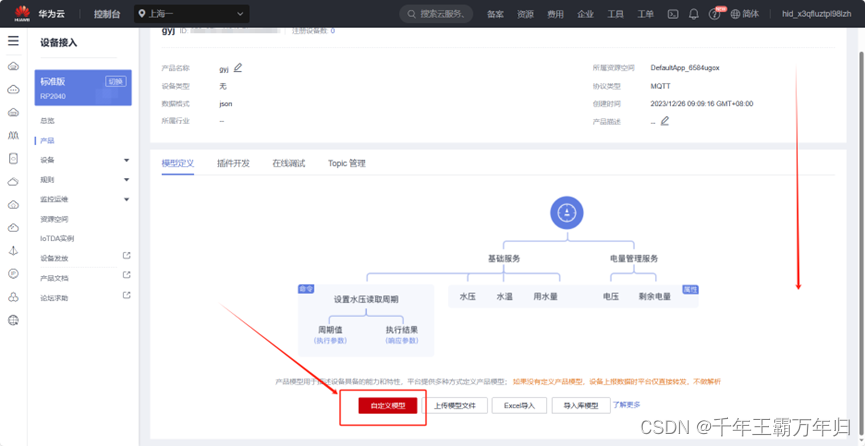

紧接着他会来到这么个界面，鼠标滚轮下滑，找到“自定义模型”并点击。

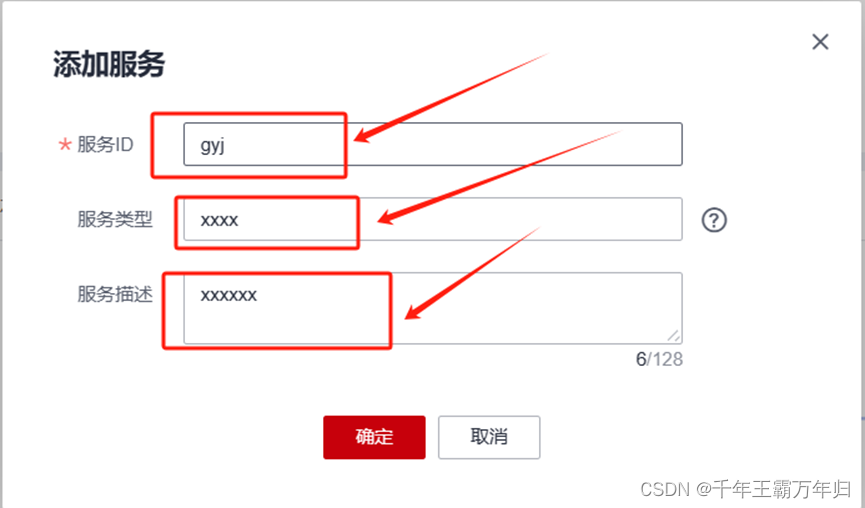

服务ID最好填写英文，服务类型和服务描述可以自拟或者不写，填完之后点击确定。

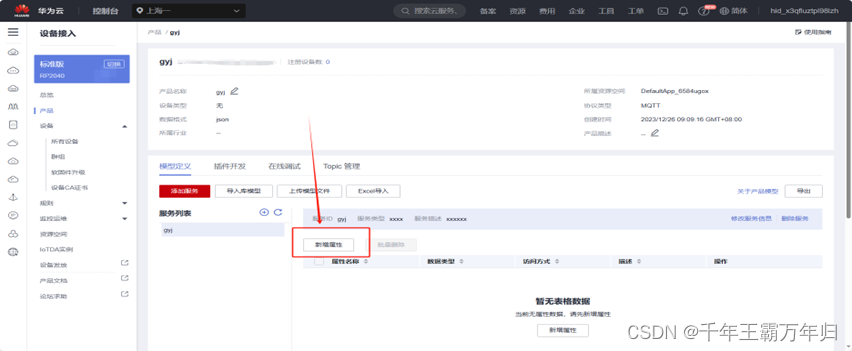

点击新建属性。

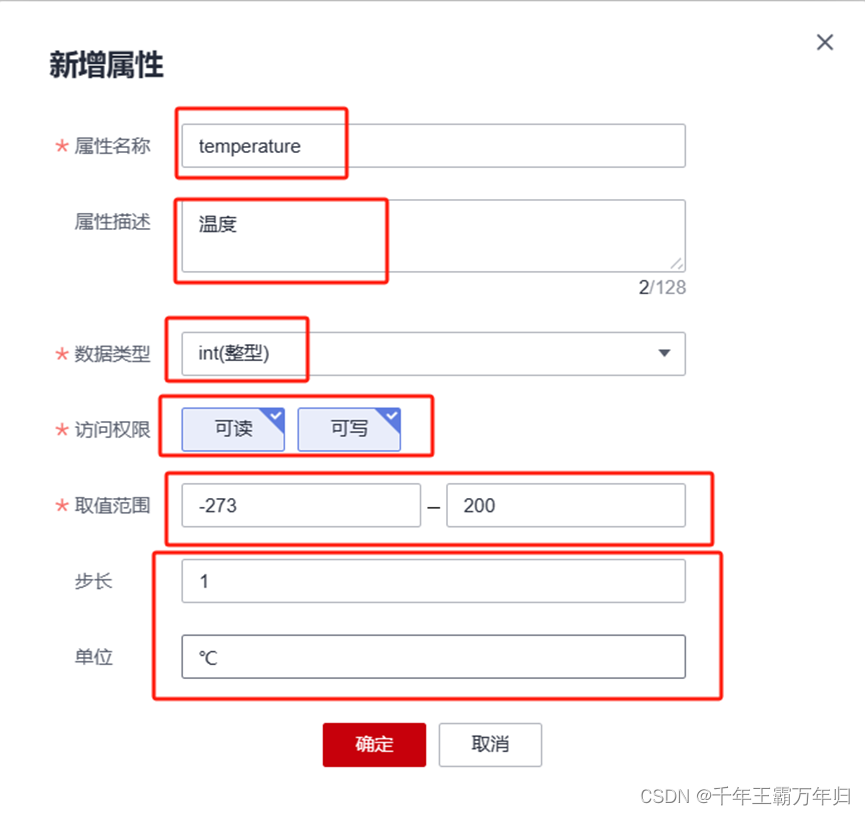

属性名称最好英文，这里举了温度作为例子，属性描述是对这个属性的描述，自拟或不写，数据类型根据情况自行选择，访问权限我一般给完，可根据实际情况更改，取值范围根据实际情况更改，步长和单位自拟或者不写。保证头上带红星的不留空之后，即可点击确定进行下一步。

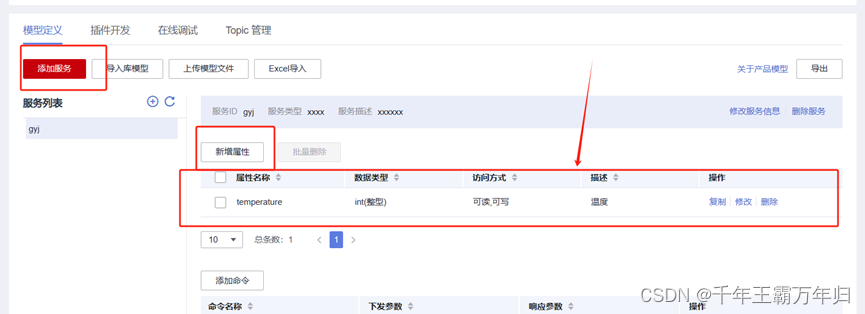

这样下面属性列表里就会出现刚刚新建的属性了，若是需要额外的服务可点击标红的“添加服务” 按钮，若是需要添加新的属性可以点击属性栏上面的 “新建属性按钮”。

六、注册设备

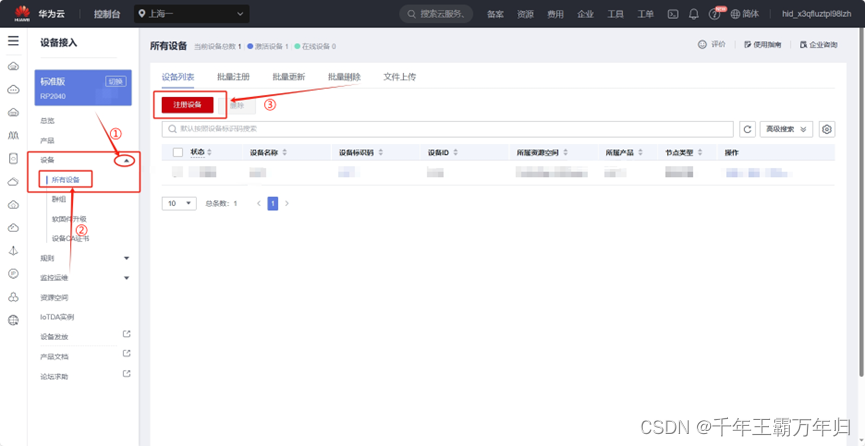

点击左侧栏中“设备”右边的倒三角符号让他变成正三角，这项就会显示出来“所有设备”，然后点击“所有设备”，点击页面中标红的“注册设备”。

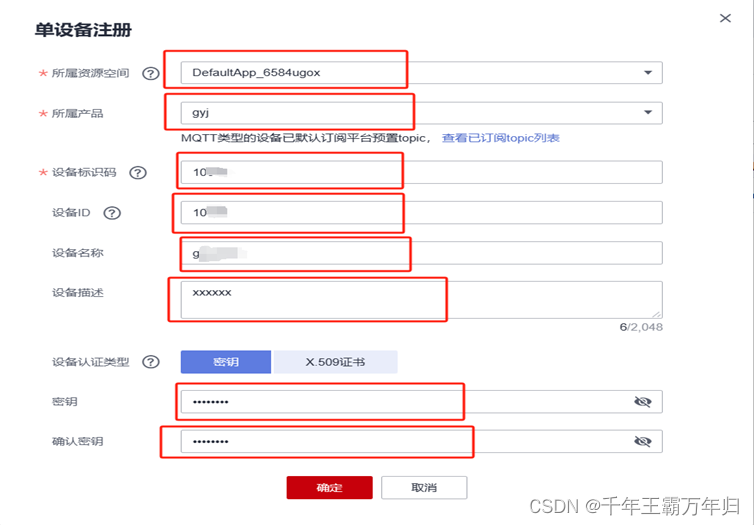

这一页的东西建议都写上。

所属资源空间选默认的（其实没得选，只有那一个）；所属产品选择我们刚刚创建的那个产品；设备识别码自拟；建议写的简短一些且用英文；设备ID最好也要自己写，后要用到，如果不自己写，他会给你生成个又臭又长的；设备名称、设备描述自拟；设备认证类型默认密钥就行；密钥和确认密钥也最好自己写，不然也会给你生成一个又臭又长的。

当然了，不写也没关系，后面都能自己查找到，并且可以修改。填完之后点击确定，进入下一步。

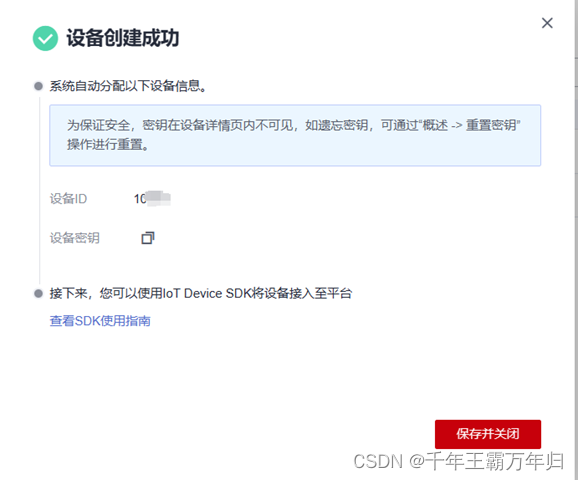

然后他会提示你设备创建成功，然后点击标红的“保存并关闭”。

七、整理需要用到的数据

7.1、准备工作

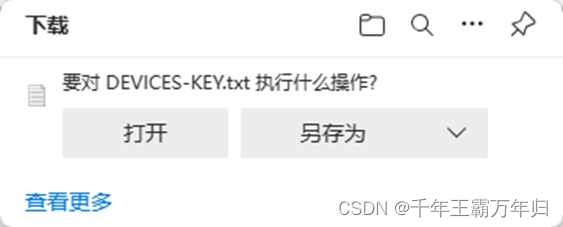

左上角就会弹出一个名字设下图这样的文件，点击另存为，放到桌面上，方便找到，这些都是后面要用到的。

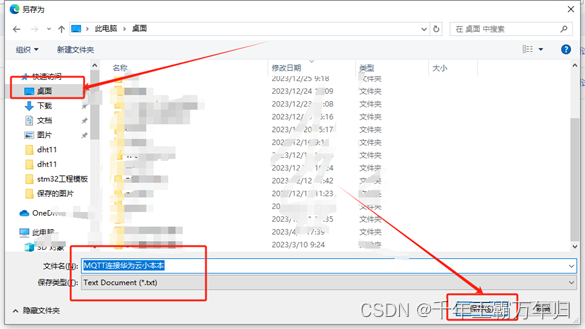

保存路径是桌面，放当然其他能找到的位置也刑，类型.txt不变，文件名字我也改了一下，点击保存。

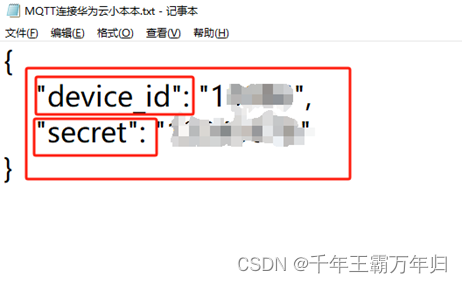

找到存放这个路径，打开小本本，看看里面都是些什么内容。

这里面有两项内容，一项是device_id,另一项是secret。

7.2、三元组

　１、打开下面的网站。

Huaweicloud IoTDA Mqtt ClientId Generator

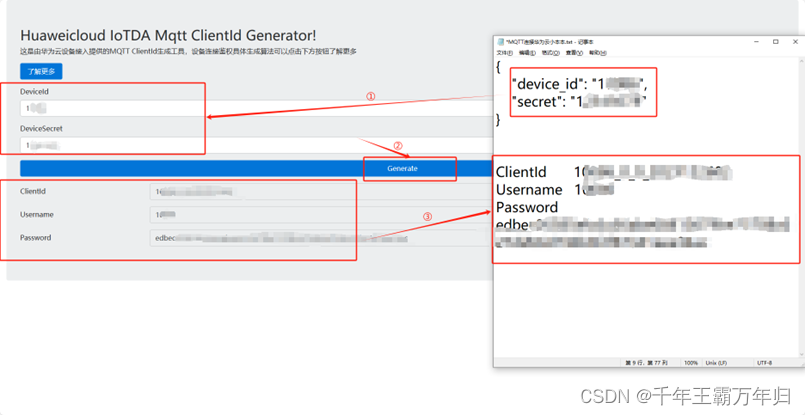

　２、打开小本本，把对应的device_id和secret分别复制粘贴进去。注：不要把引号复制进去。

　３、点击网页中标蓝的“Gennerate”，便会生成三元组，即ClientId、Username、Password。

　４、把三元组分别复制到小本本里，标注好每一项是什么。

7.3 域名及端口号

在保存完三元组之后，我们再次回到华为云的界面。

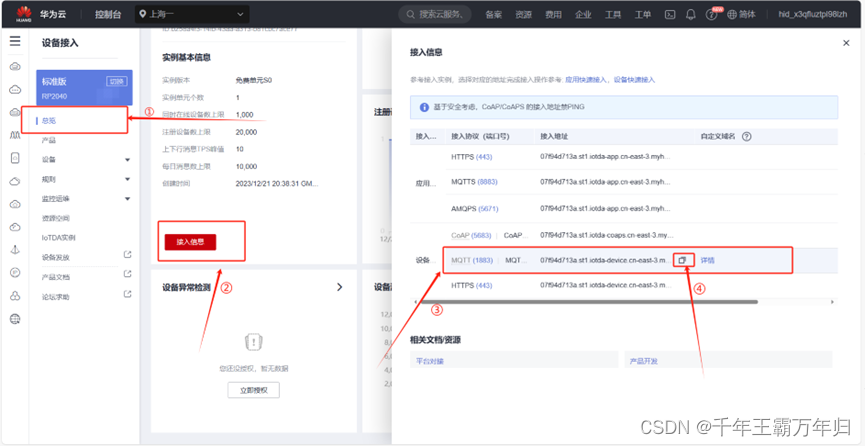

点击左侧栏中的 “总览”，点击页面中标红的“接入信息”，会从右边弹出一个页面，找到页面中的表格倒数第条“MQTT(1883)”,鼠标向右移动，直到出现一个复制的图标，点击复制，复制的内容就是域名了。则前面的MQTT（1883），括号里的1883便是端口号了。

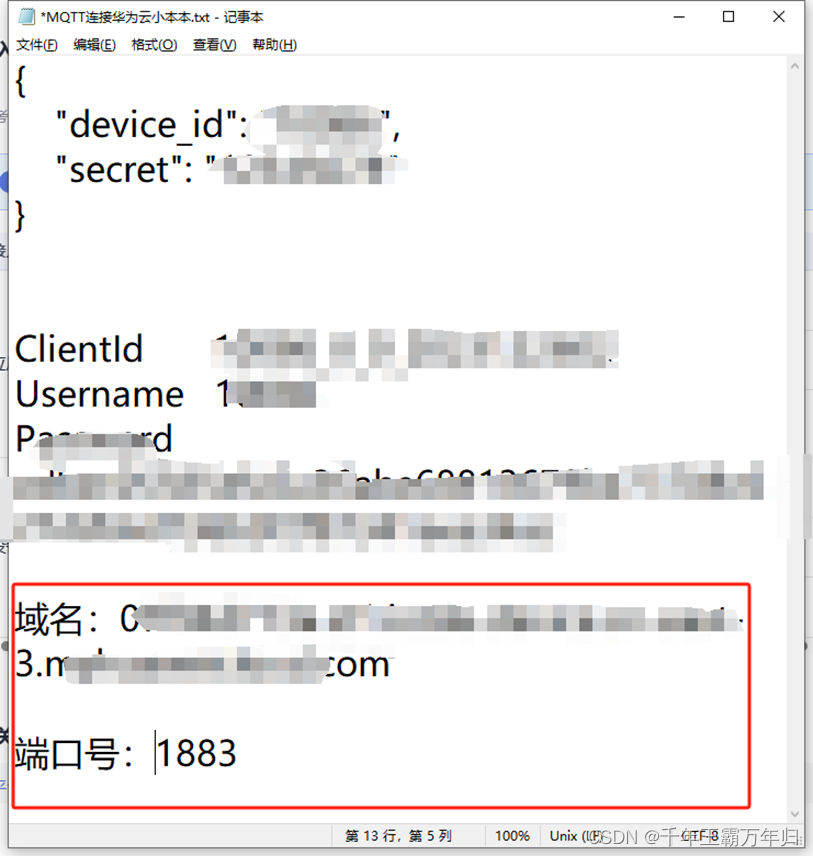

把域名和端口号一并记小本本里。

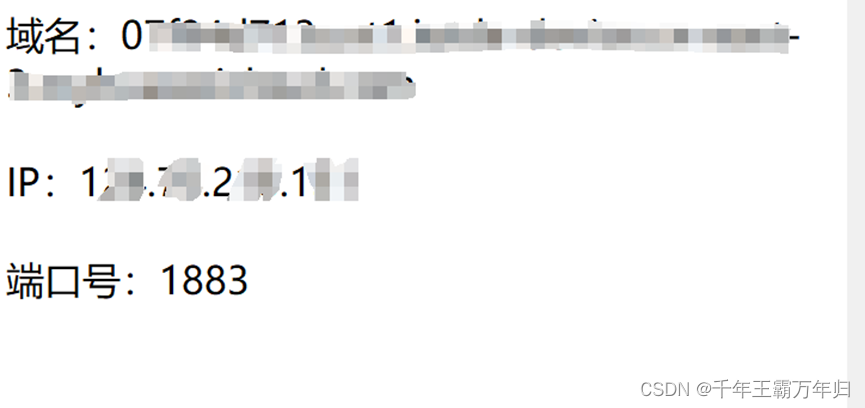

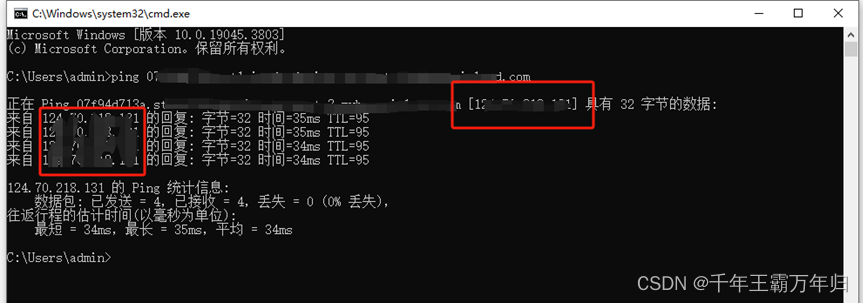

若是有的地方需要IP，可以按住win+R键，输入cmd，打开命令行窗口，输入指令：ping 域名，如下图所示的红框中的东西就是IP了，一并记在小本本上。

至此，连接华为云需要的参数已经全部整理完毕，接下来开始连接华为云

八、MQTT.fx工具连接华为云

8.1、下载安装MQTT.fx工具

打开下面的连接，即可下载MQTT.fx工具。

https://iotda-document.obs.cn-north-4.myhuaweicloud.com/mqttfx-1.7.1-windows-x64.exe

整个安装过程还是挺简单的，因此详细安装步骤不再赘述。

8.2、打开MQTT.fx连接华为云

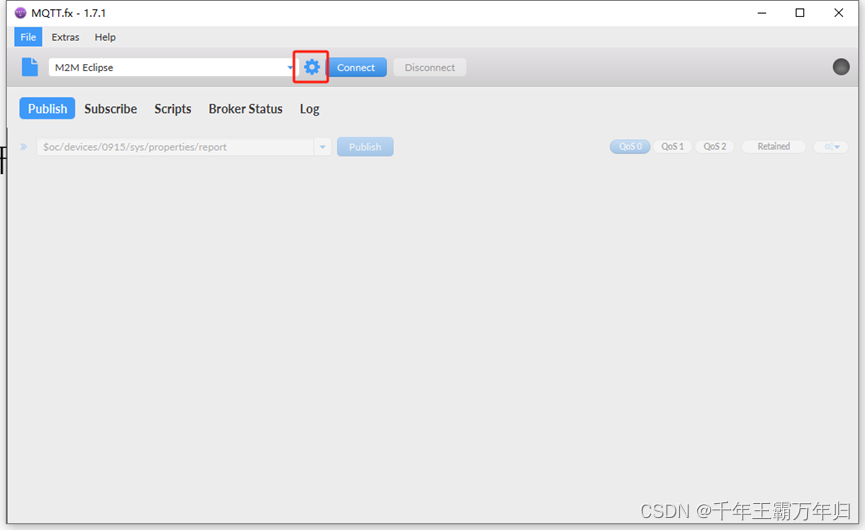

打开MQTT.fx之后点击Cinnect右侧的齿轮状的设置按钮。

先点击左下角的加号，新建一个协议，然后给起一个有辨识度的名字（主要是让自己知道什么是什么）。

点击User Credentials。

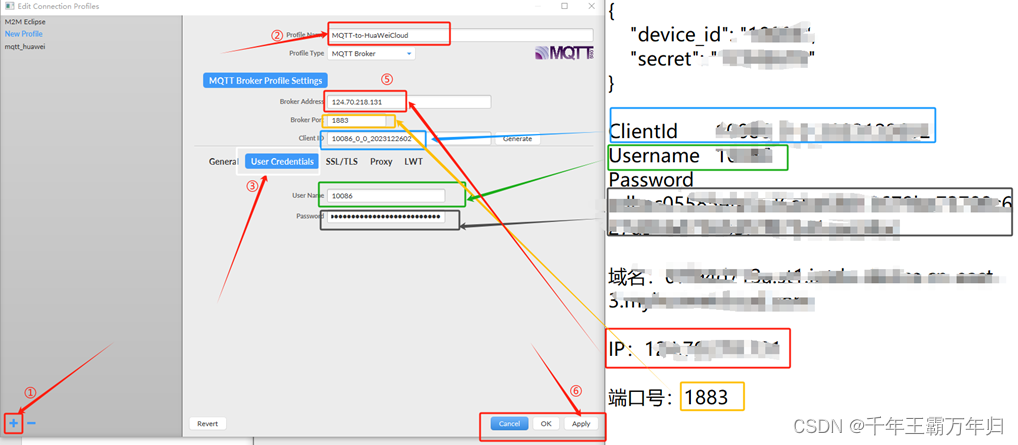

按照我标出来的不同颜色的箭头和框框，分别把内容粘贴进去。

最后把鼠标移到左下角，从右到左依次点击“Apply”，“OK”，“Cancel“。

至此配置完成。

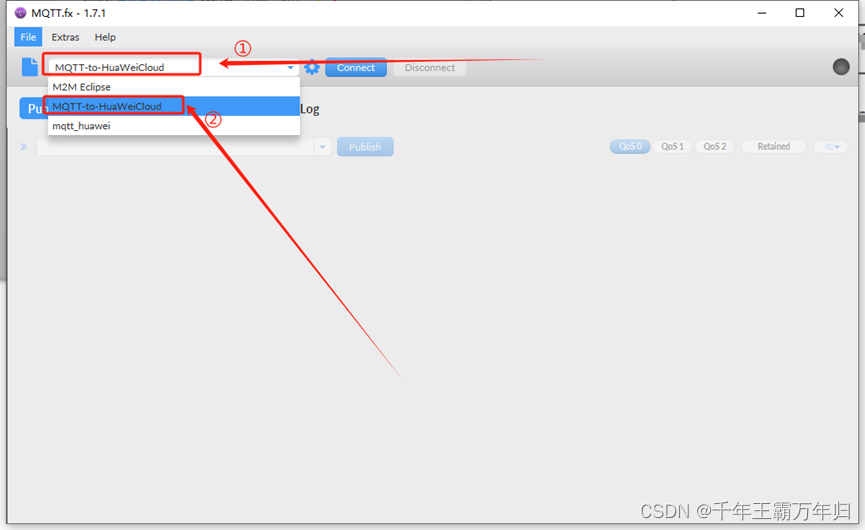

点击齿轮左边的框框，会来列出来所有的协议，选择我们刚刚创建的那个协议。

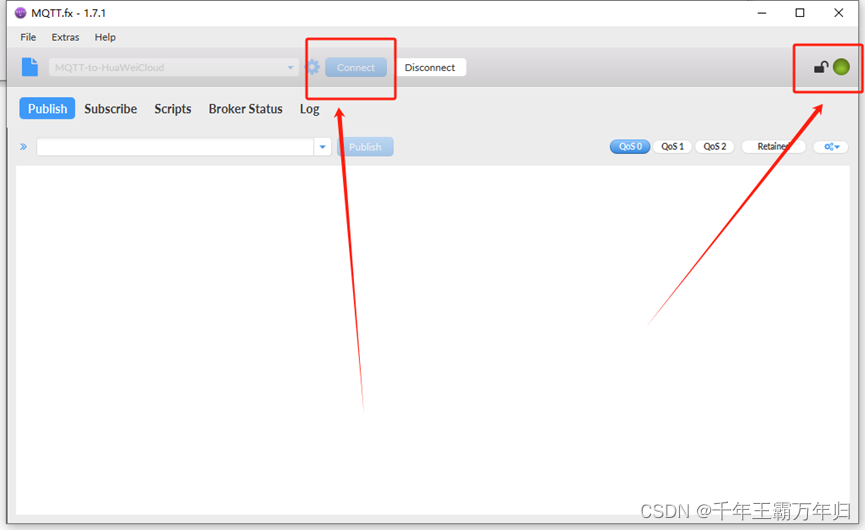

然后点击齿轮右边标蓝的Connect按钮，即可连接上华为云。右上角的小圈圈也会冒绿光，证明连接完成。

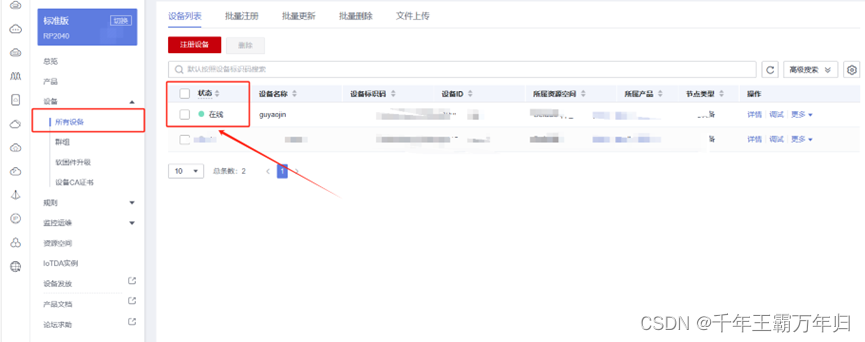

我们再回到华为云界面，点击右侧栏中的设备中的 “所有设备”，此时会发现我们创建的设备的状态由之前的未激活变成了在线。

九、属性上传及消息下发

9.1、准备

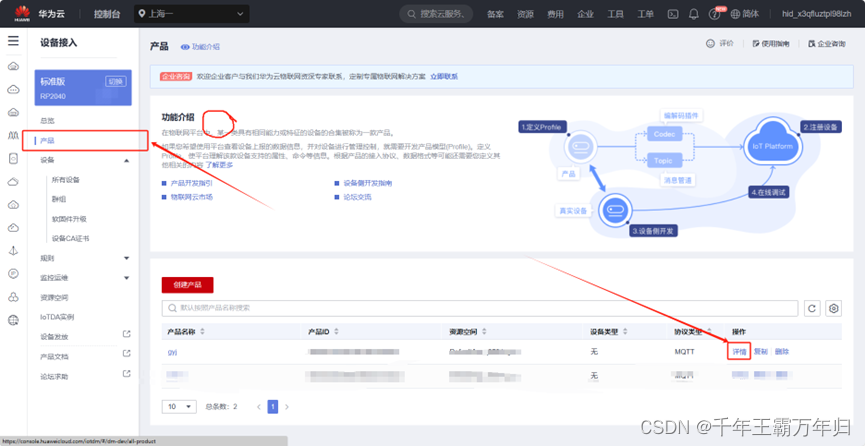

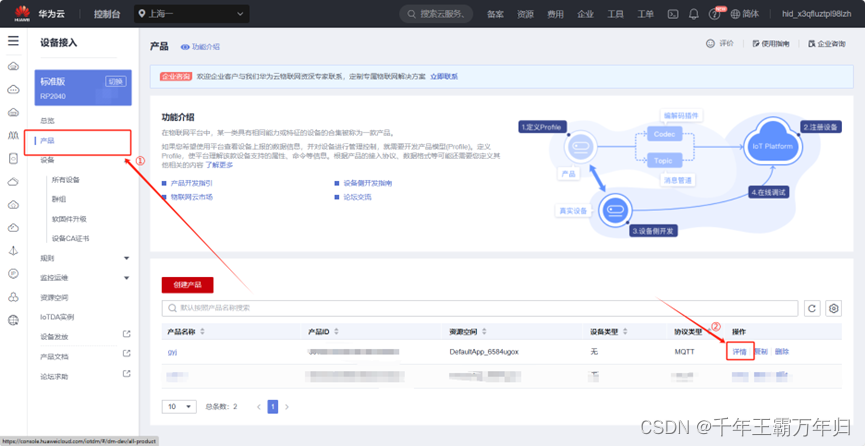

点击左侧栏中的产品，找到产品栏中我们创建的设备，点击右侧的详情

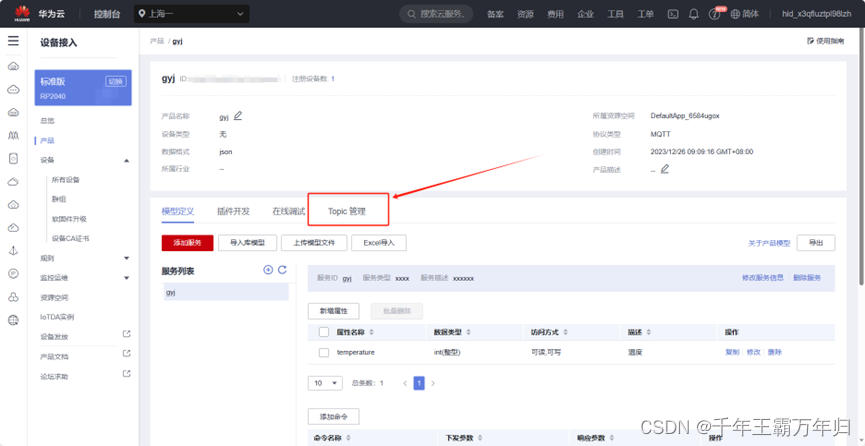

点击Topic管理

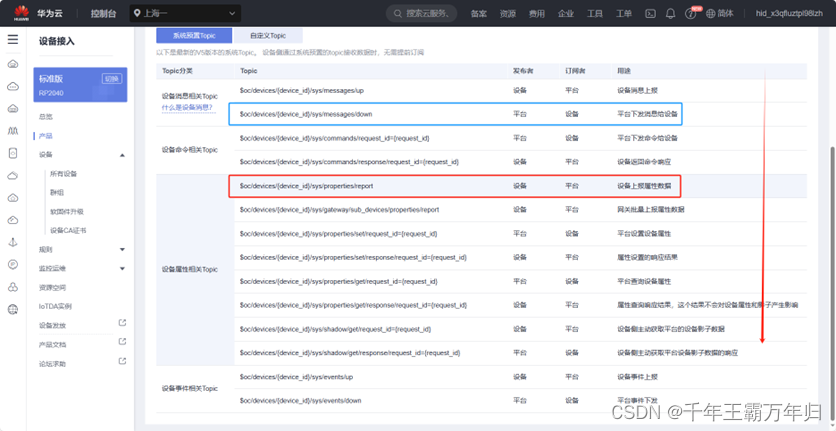

鼠标滚轮下滑，找到如下图中我画框的两条Topic。

蓝色框是平台下发消息给设备。

红色框是设备上报属性给平台。

把这两条topic复制粘贴到小本本里。

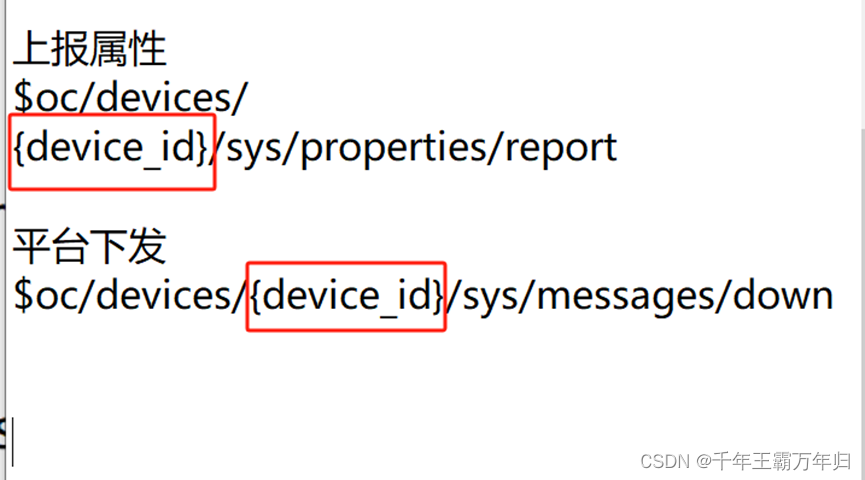

对于这两条topic还需要修改一下，需要修改的地方为我画红框的位置。

那么怎么修改呢？他给的提示是device_id，还记得你的device_id 是什么吗？

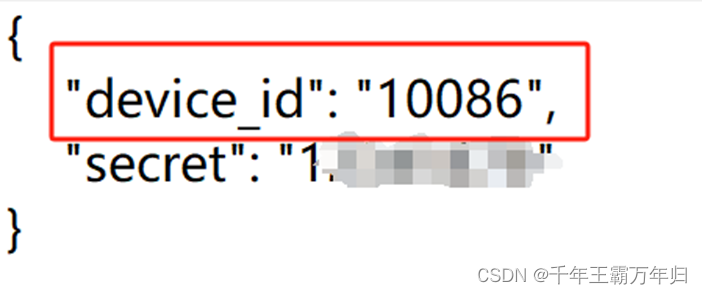

不记得了也没关系，全都记在了小本本上了，打开小本本网上翻，找到我们最初记的那一条。device_id就在这里。

我的device_id是10086，因此，只需要把{device_id}替换成10086即可。

在注册设备的时候如果不是手动填写的device_id，则这里的topic就会又臭又长。

注意：修改的时候也要把花括号给去掉。

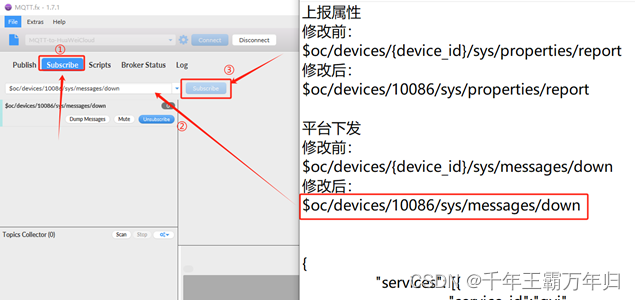

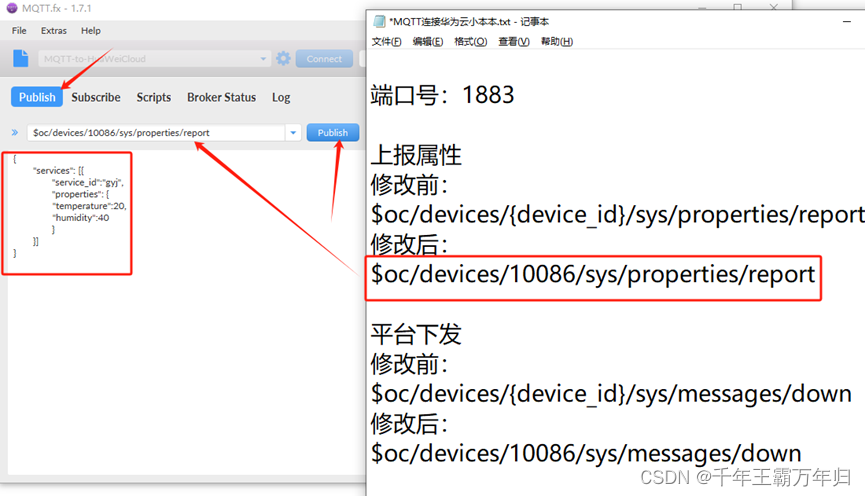

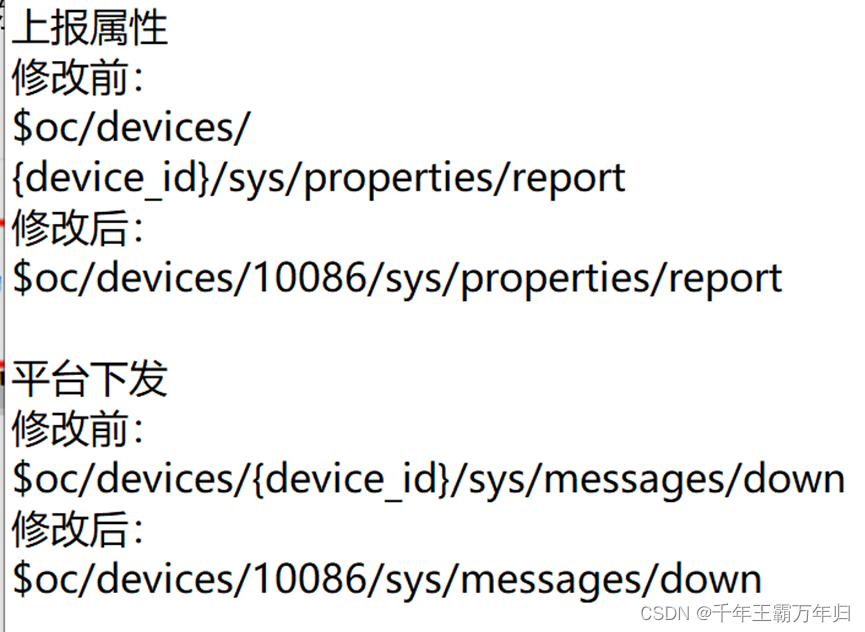

对比修改前和修改后的topic为：

除此之外，还需要属性上报时发送的数据格式，这里就不带着大家找了，我直接写在下面：

{

       "services": [{

              "service_id":"gyj"

              "properties": {

               "temperature":20

              }

       }]

 }

这些最好也记在小本本里面，以便不时之需。

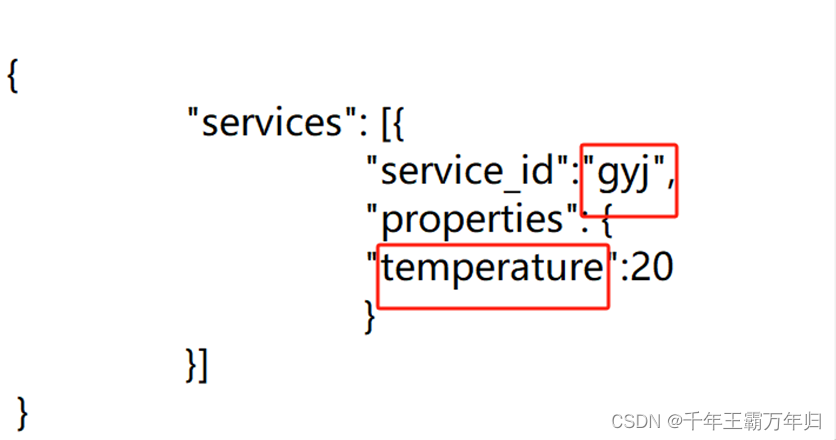

要注意的时我标红框的两个东西，一个是服务ID，另一个是属性名称，属性名称冒号的就是我们要上传的值。

服务ID和属性名称都可以在产品———>详情中找找到。

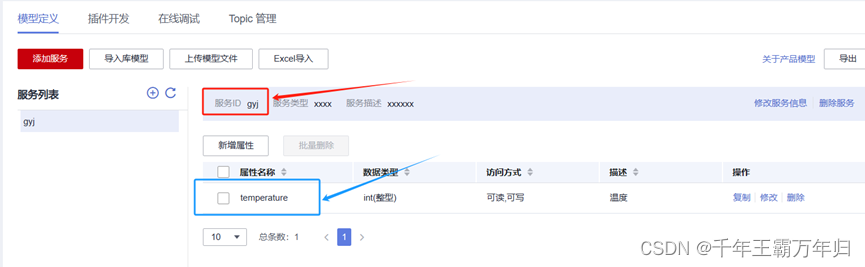

这里我画红框的就是服务ID，蓝框的是属性名称。把上面我提到的两个需要注意到的地方替换成这两个即可。

这时，该有人问了，如果说我要发送的不只一个温度，还要湿度怎么办呢？

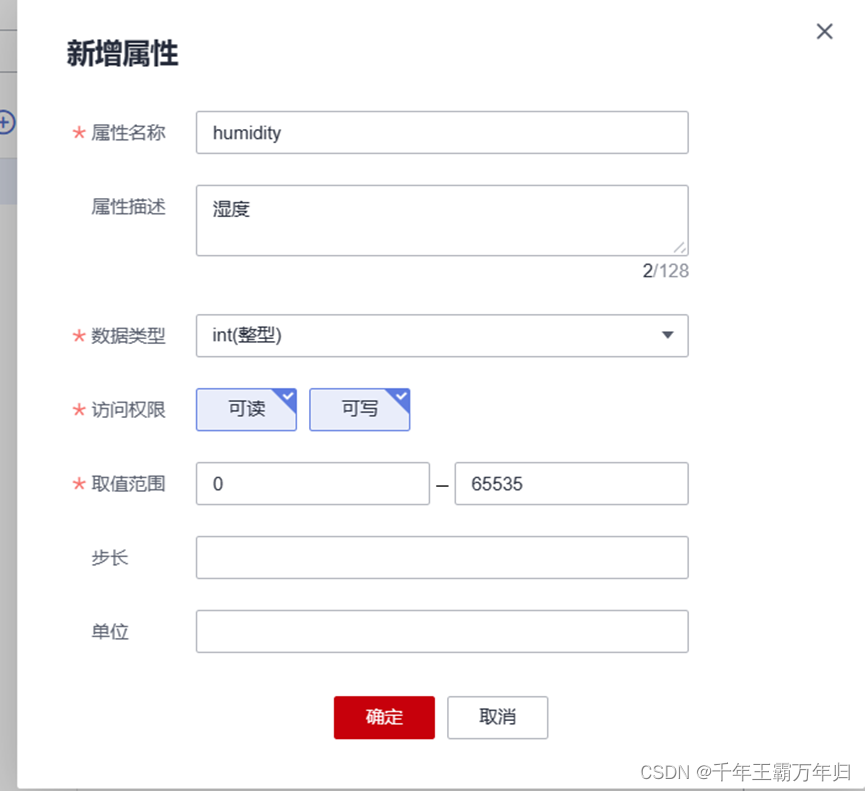

那么我们只需要点击上图的服务ID下面的 “新增属性”，先创建一个湿度属性：

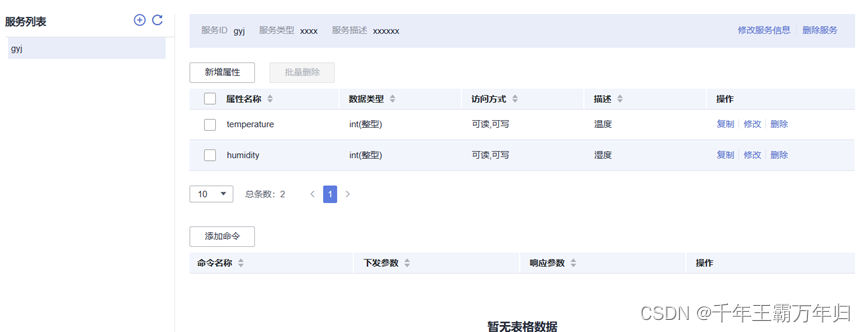

点击确定之后，属性列表里就会多了一个湿度的属性。

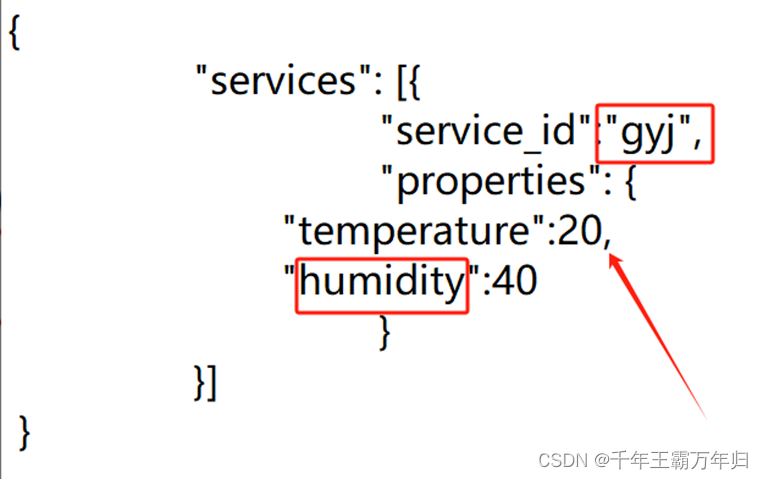

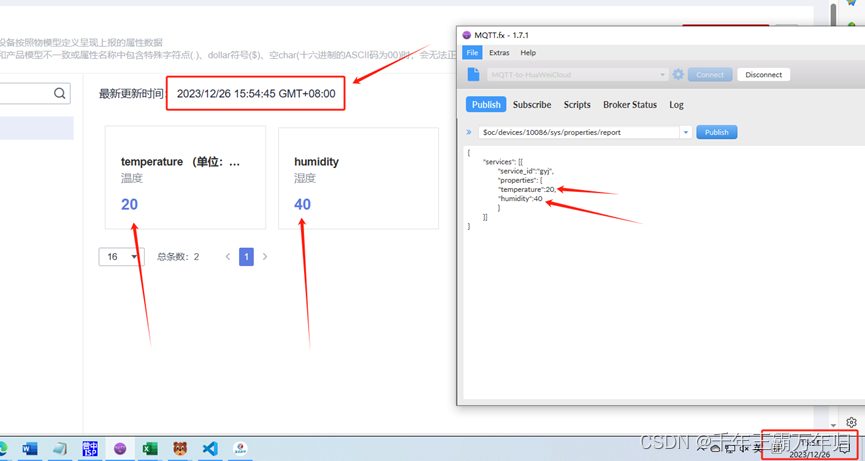

然后再修改一下我们需要发送的数据包的格式，记在小本本里。

{

       "services": [{

              "service_id":"gyj",

              "properties": {

                   "temperature":20,

                   "humidity":40

              }

       }]

 }

注意，箭头处加一个英文逗号，一定是英文的。再按上述格式在我标红框的地方填写湿度的属性名称和值，末尾无需加逗号，如需再添加属性，则重复步骤即可，一定记得加属性之前加一个英文逗号，结束的时候就不要加逗号了。

最重要的一点：无论华为云里设置什么数据类型，只要冒号后面的只要有一个英文字母，发送的时候必须用引号括起来，

举个栗子：如果service_id 是纯数字，比如1，可直接写1，如果是1a，则必须写成 "1a"
