静态路由：一种路由方式静态路由是固定的不会变是由管理员由手动添加的路由不会频繁的改变路由表保密性高提高了网络的安全性但只适用于中小型网络因此出于安全考虑的中小型网络适合使用静态路由

实验环境

Cisco Packet Tracer 6.0
2台PT路由器
2台2960交换机
4台PC

实验要求

路由器之间使用静态路由全网互通

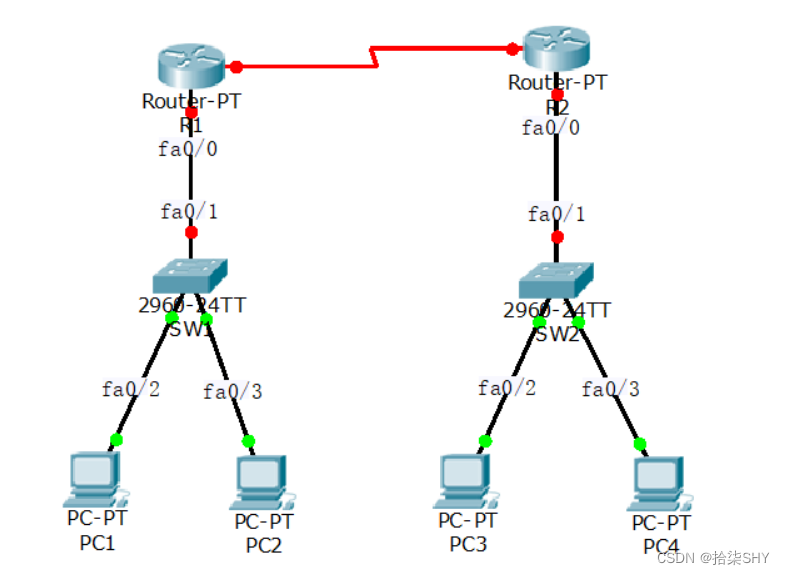

拓扑图

设备名称	IP	子网掩码
PC1	192.168.8.2	255.255.255.0
PC2	192.168.8.3	255.255.255.0
PC3	192.168.9.2	255.255.255.0
PC4	192.168.9.3	255.255.255.0

路由器R1：

接口	IP	子网掩码
fa0/0	192.168.8.1	255.255.255.0
Serial 2/0	192.168.2.1	255.255.255.0

路由器R2：

接口	IP	子网掩码
fa0/0	192.168.9.1	255.255.255.0
Serial 2/0	192.168.2.2	255.255.255.0

#	交换机 SW1：

SW1>en						//进入特权模式
SW1#conf t					//进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
SW1(config)#int fa0/1		//进入fa0/1口
SW1(config-if)#no shut		//开启fa0/1口
SW1(config-if)#sw mode tr	//将该口工作模式设置为trunk
SW1(config-if)#exit			//退出fa0/1口
SW1(config)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

SW1(config)#

#	交换机 SW2：

SW1>en						//进入特权模式
SW1#conf t					//进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
SW1(config)#int fa0/1		//进入fa0/1口
SW1(config-if)#no shut		//开启fa0/1口
SW1(config-if)#sw mode tr	//将该口工作模式设置为trunk
SW1(config-if)#exit			//退出fa0/1口
SW1(config)#
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

SW1(config)#

#	路由器 R1：

R1>en							//进入特权模式
R1#conf t						//进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int fa0/0			//进入fa0/0口
R1(config-if)#ip add 192.168.8.1 255.255.255.0		//给fa0/0口设置ip
R1(config-if)#no shut			//开启fa0/0口

R1(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R1(config-if)#int se2/0			//进入Serial 2/0口
R1(config-if)#no shut			//开启Serial 2/0口

%LINK-5-CHANGED: Interface Serial2/0, changed state to down
R1(config-if)#clock rate 64000	//设置该口的时钟频率为64000
R1(config-if)#ip add 192.168.2.1 255.255.255.0		//设置该口的ip
R1(config-if)#ex				//退出Serial 2/0口
R1(config)#
%LINK-5-CHANGED: Interface Serial2/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

R1(config)#ip route 192.168.9.0 255.255.255.0 192.168.2.2		//设置静态路由 [目标网段] [子网掩码] [下一跳]
R1(config)#

#	路由器 R2：

R1>en							//进入特权模式
R1#conf t						//进入全局配置模式
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#int fa0/0			//进入fa0/0口
R1(config-if)#ip add 192.168.9.1 255.255.255.0		//给fa0/0口设置ip
R1(config-if)#no shut			//开启fa0/0口

R1(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R1(config-if)#int se2/0			//进入Serial 2/0口
R1(config-if)#no shut			//开启Serial 2/0口

%LINK-5-CHANGED: Interface Serial2/0, changed state to down
R1(config-if)#ip add 192.168.2.2 255.255.255.0		//设置该口的ip
R1(config-if)#ex				//退出Serial 2/0口
R1(config)#
%LINK-5-CHANGED: Interface Serial2/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

R1(config)#ip route 192.168.8.0 255.255.255.0 192.168.2.1		//设置静态路由 [目标网段] [子网掩码] [下一跳]
R1(config)#

到这里静态路由就配置完成了使用PC机ping命令测试

PC1 ping PC2 Reply
PC1 ping PC3 Reply
PC1 ping PC4 Reply

ping成功了
