TFT彩屏模块(ST7789)在ESP8266上的使用

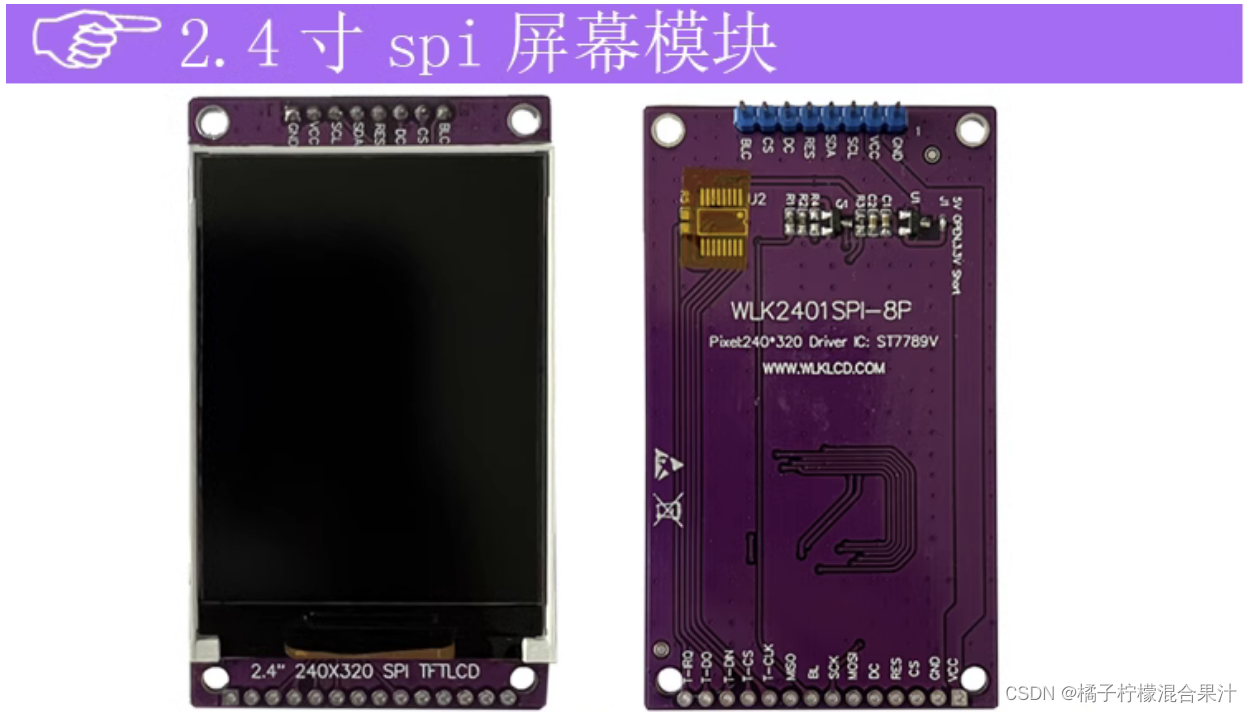

模块的选择：

一、前期配置

1、打开arduino —— 项目 —— 导入库 —— 管理库 —— 分别搜索 " TFT_eSPI " 与 ” Adafruit GFX Library “ 并下载。

2、找到 User_Setup.h 和 User_Setup_Select.h这两个文件，可以在C盘使用全盘搜索来找到他们。

3、使用代码编辑器打开User_Setup.h，我用的是微软的VS2022。

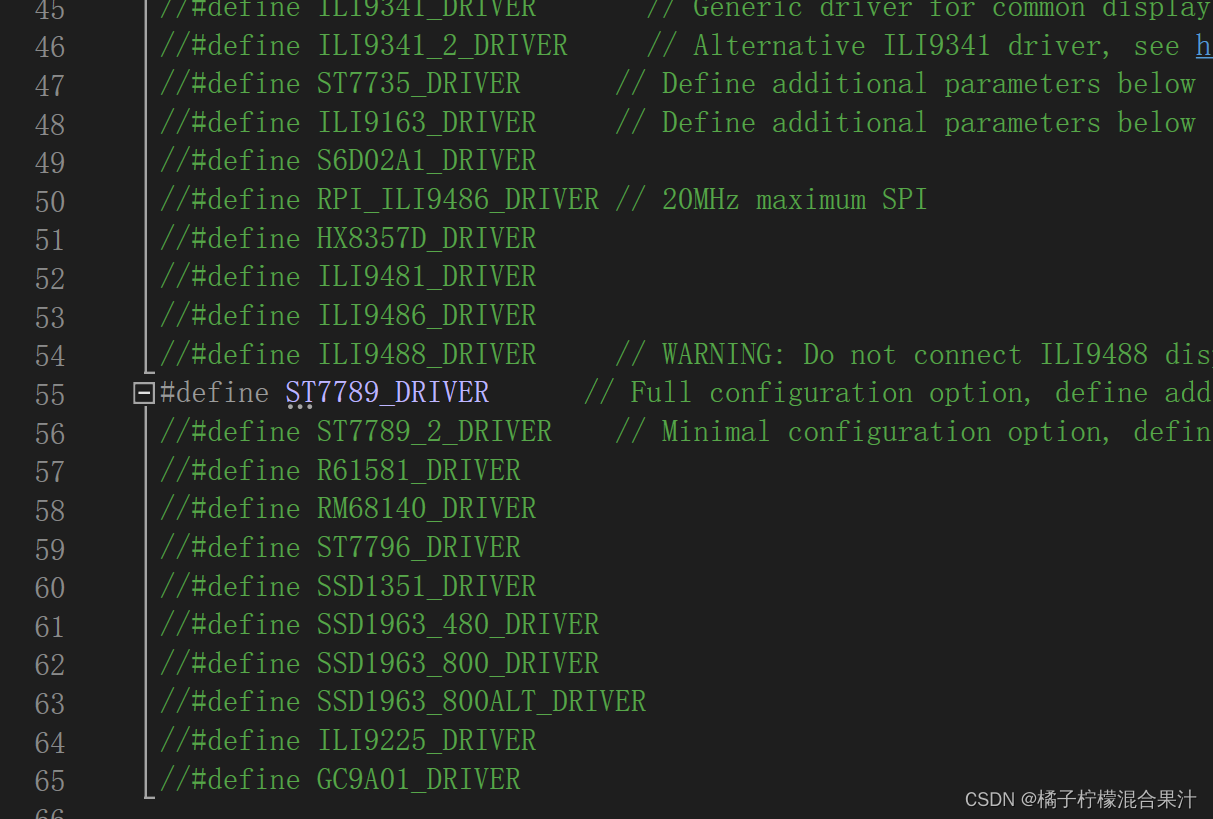

4、选择你屏幕使用的芯片，我屏幕的芯片是ST7789，所以把这个前面的//去掉。

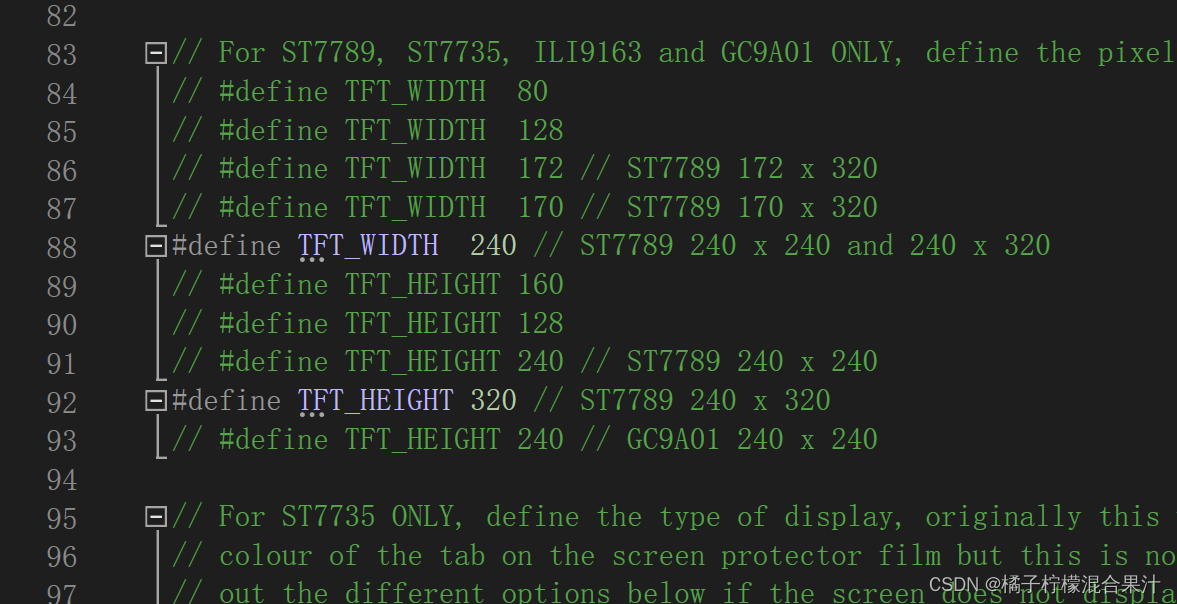

5、选择屏幕的像素大小，我的是240 x 320。

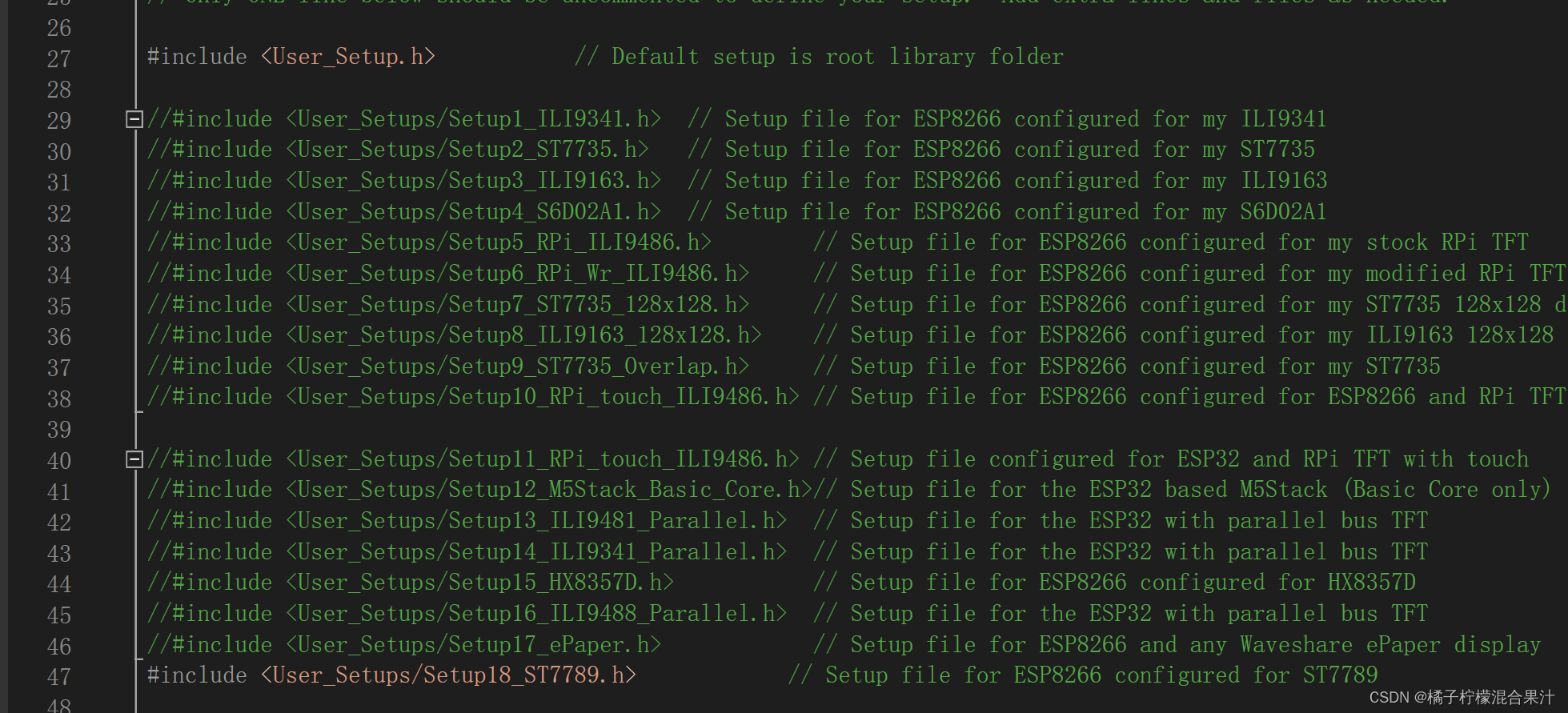

6、打开User_Setup_Select.h,找到对应驱动芯片的头文件，找到后去掉前面的//。我的是47行那个。

7、配置完成后开始实物连线。

ESP8266	显示屏	含义	ESP8266	显示屏	含义
GND	GND	地	D4	RES	复位
3V3	VCC	电源	D3	DC	数据指令选择脚 0指令 1数据
D5	SCL	时钟	GND	CS	片选 低有效
D7	SDA	串行数据输入输出	3V3	BLC	背光使能      1亮0关

二、测试

1、打开Arduino —— 文件 —— 实例 —— TFT_eSPI —— 320 x 240 —— 点击TFT_CLOCK

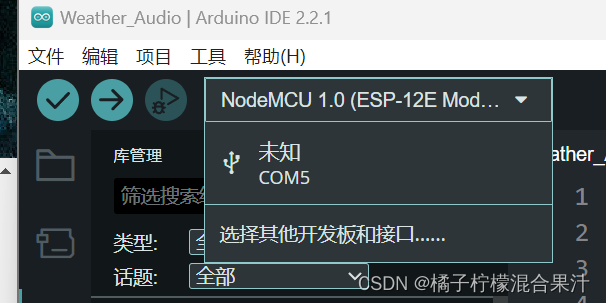

2、弹出来的程序全屏，选择开发板型号和连接线的端口后，点击左上角的上传箭头。

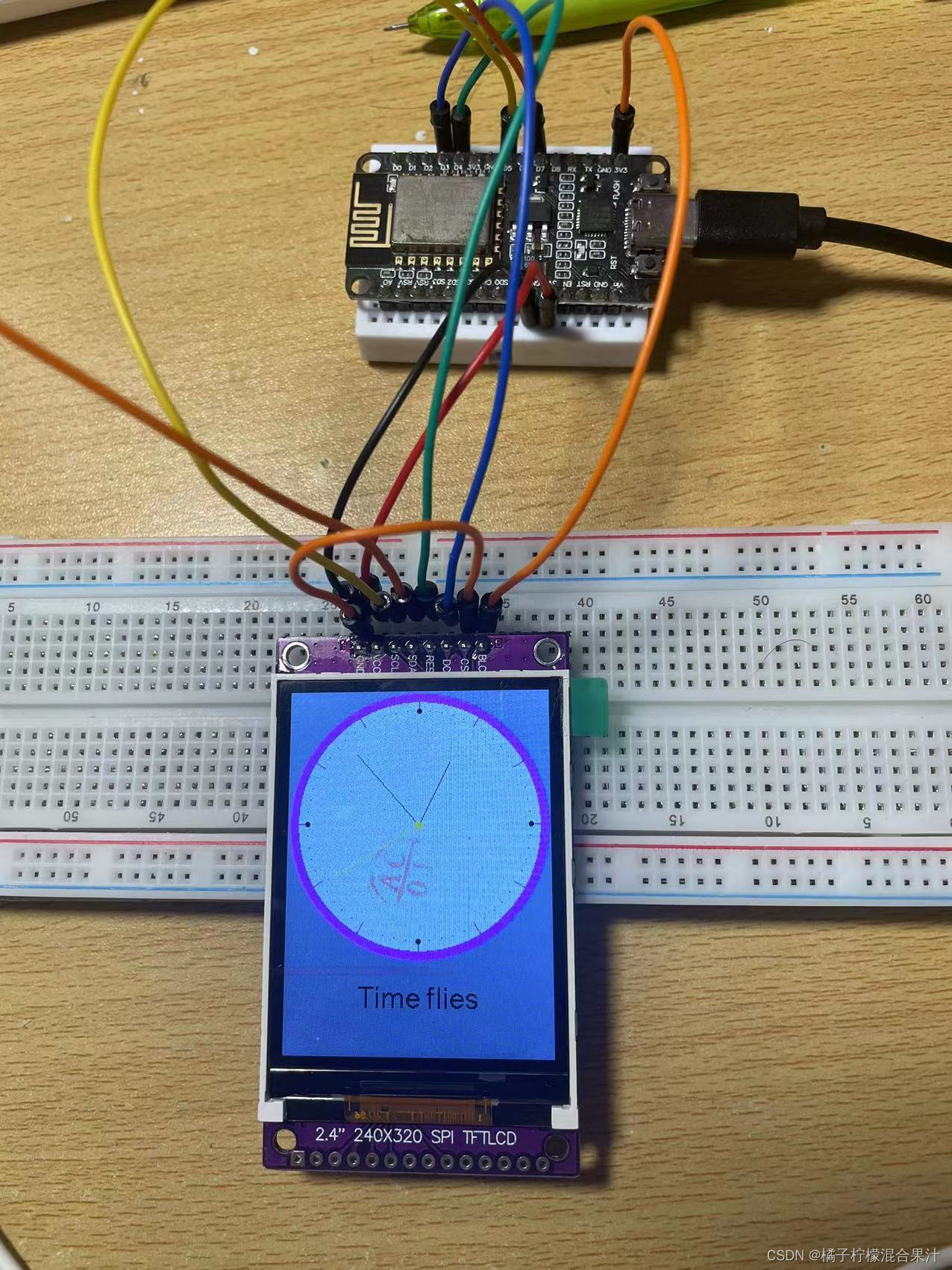

3、显示效果。
