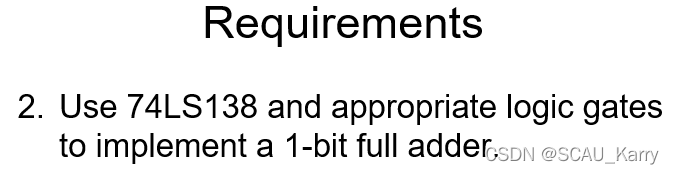

实验公式：

实验device：一个74LS138，一个74LS08，一个74LS86

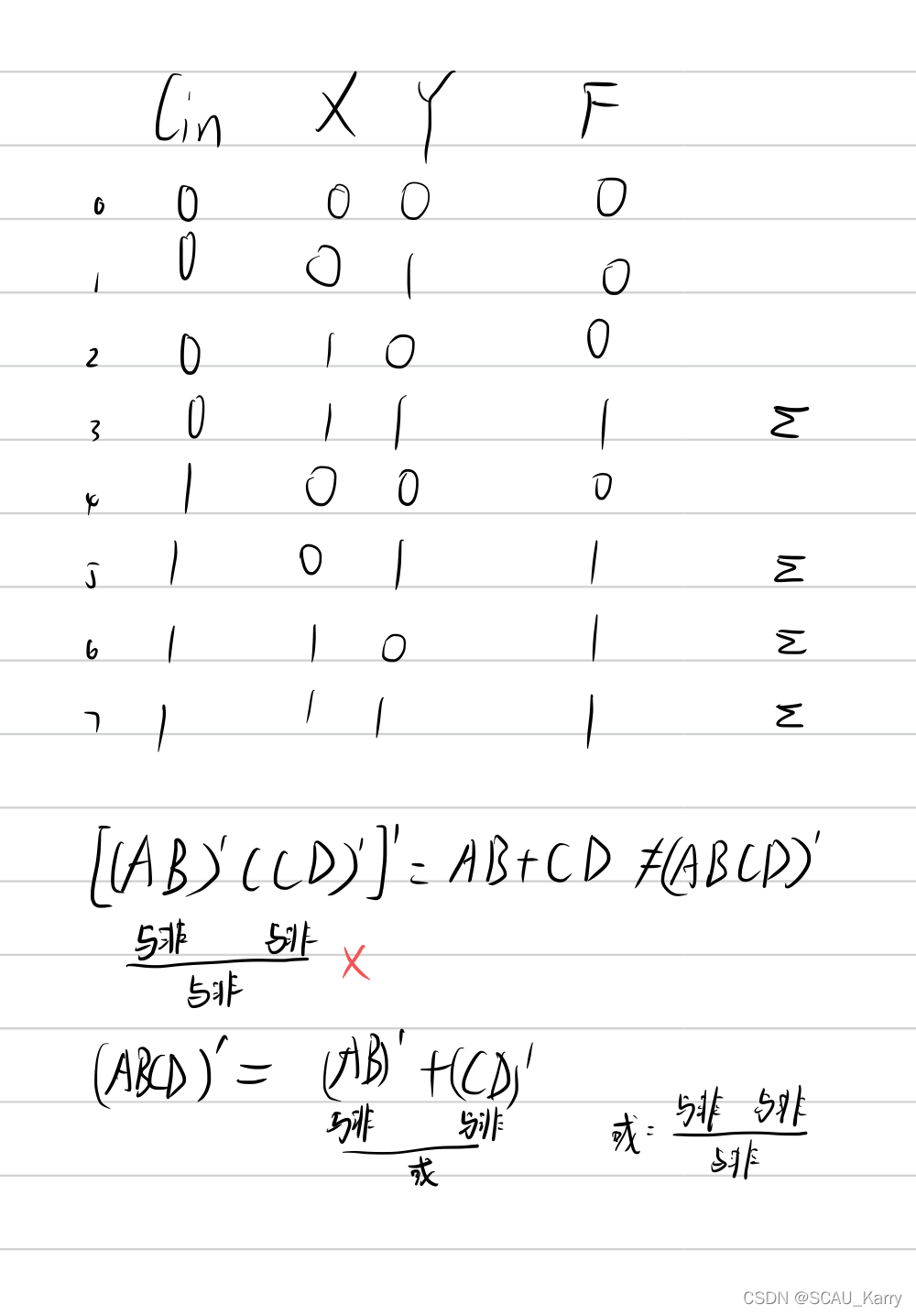

实验思路：对于S，直接用异或门实现即可，对于Cout，可以根据逻辑表达式先画出真值表，找到F∑ xyz=（3,5,6,7），借用74LS138，直接把输出接一个4输入的与非门即可。

这里主义一个事情，要实现4输入的与非门，不可两两与非再与非，那是或门。可以两两与非再或，便可以实现四输入的与非。

考虑到尽量减少门的使用，因为F∑ xyz=（3,5,6,7）=Fπxyz（0,1,2,4），接个四输入的与门即可。

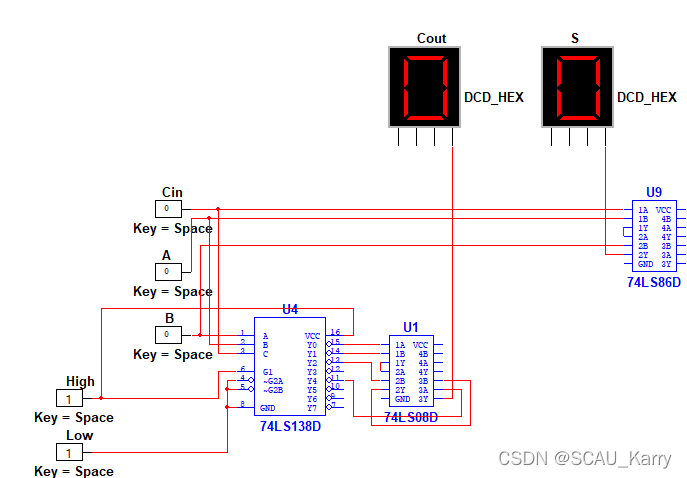

Multisim实现：

还要注意的一个点就是，74LS138的几个控制端，该接高电平的要接上，该接低电平的也接上。
