本文深入解析UFS协议中的UPIU（通用协议信息单元）结构，包括帧头的各个字段如Transaction Type、Flags、LUN、Task Tag、Initiator ID、Command Set Type、Query Function、Task Manag.Function、Response、Status、Total EHS Length和Data Segment Length。这些字段定义了UPIU的用途、命令属性、目标逻辑单元、任务管理和数据传输等相关信息。

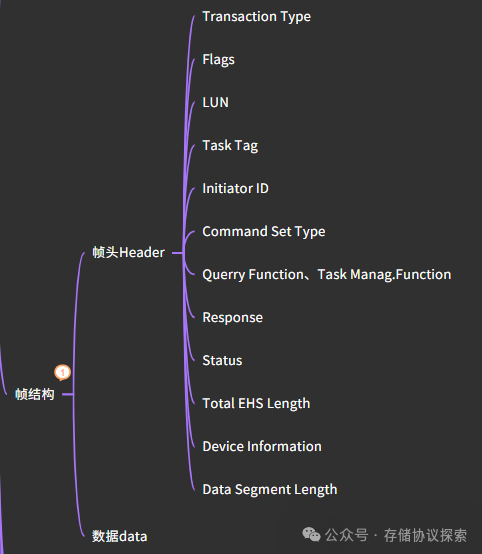

写在前面：本文参考UFS jedec3.1，本文思维导图如下
1. UPIU整体结构
UPIU的结构由帧头和数据两个构成，其中帧头Header为12B，数据data最小为20B，UPIU最小为32B，最大为6500B。如下图所示。
2. UPIU包头结构

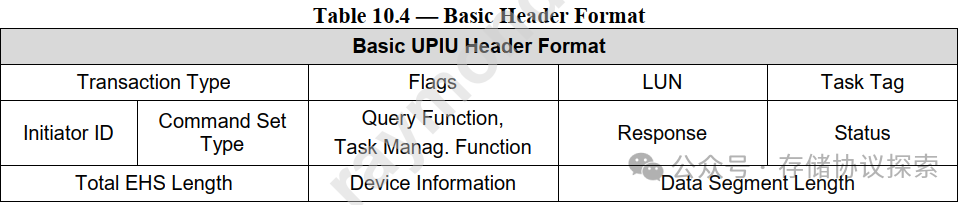

对于帧头，固定结构如下图所示，后面分贝介绍每个位的含义。
2.1 Transaction Type(事务类型)
该位用于指定该UPIU是前面12种UPIU格式的哪一种。
