RV1106 st7789v显示屏驱动 framebuff方法

原创

已于 2024-11-28 13:34:56 修改 · 1.3k 阅读

32 ·

CC 4.0 BY-SA版权

文章标签：

#linux

于 2024-11-28 13:32:56 首次发布

1 开发板和显示屏准备

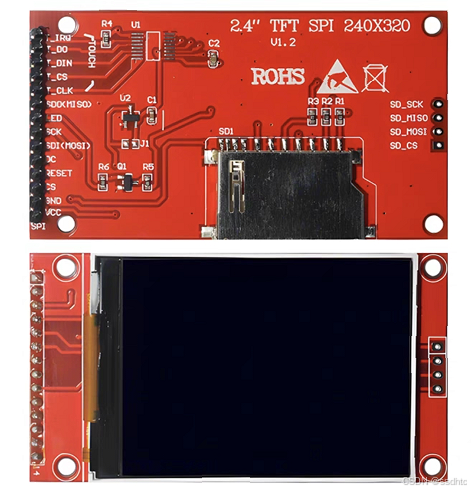

本人采用幸狐RV1106 Luckfox Pico Max开发板，在某宝买了一块2.4寸st7789v显示屏，也就二十几块钱。

2 修改设备树

首先修改设备树的头文件 rv1106-luckfox-pico-pro-max-ipc.dtsi。将spidev@0 和fbtft@0注释掉。

&spi0 {

        pinctrl-0 = <&spi0m0_clk &spi0m0_miso &spi0m0_mosi &spi0m0_cs0>;

        #address-cells = <1>;

        #size-cells = <0>;

        //spidev@0 {

        //compatible = "rockchip,spidev";

        // spi-max-frequency = <50000000>;

        // reg = <0>;

        //};

        //fbtft@0{

        // compatible = "sitronix,st7789v";

        // reg = <0>;

        // spi-max-frequency = <20000000>;

        // fps = <30>;

        // buswidth = <8>;

        // debug = <0x7>;

        // led-gpios = <&gpio2 RK_PB0 GPIO_ACTIVE_LOW>;//BL

        // dc = <&gpio2 RK_PB1 GPIO_ACTIVE_HIGH>; //DC

        // reset = <&gpio1 RK_PC3 GPIO_ACTIVE_LOW>; //RES

        //};

};
