5 MATLAB_GUI_使用按钮组(Button Group)绘制不同的正弦曲线

  注：该笔记是学习b站上 MATLAB GUI教学视频而记录的笔记，笔记来源于本人。若有侵权，请联系本人删除，谢谢。若有错误，欢迎在评论区里指出。

一、实例效果

  如图所示，本次的GUI由两部分组成，左边是按钮组，右边是坐标系。按钮组中有3个单选按钮，当点中不同的按钮时，坐标系会显示不同的函数曲线。

二、步骤

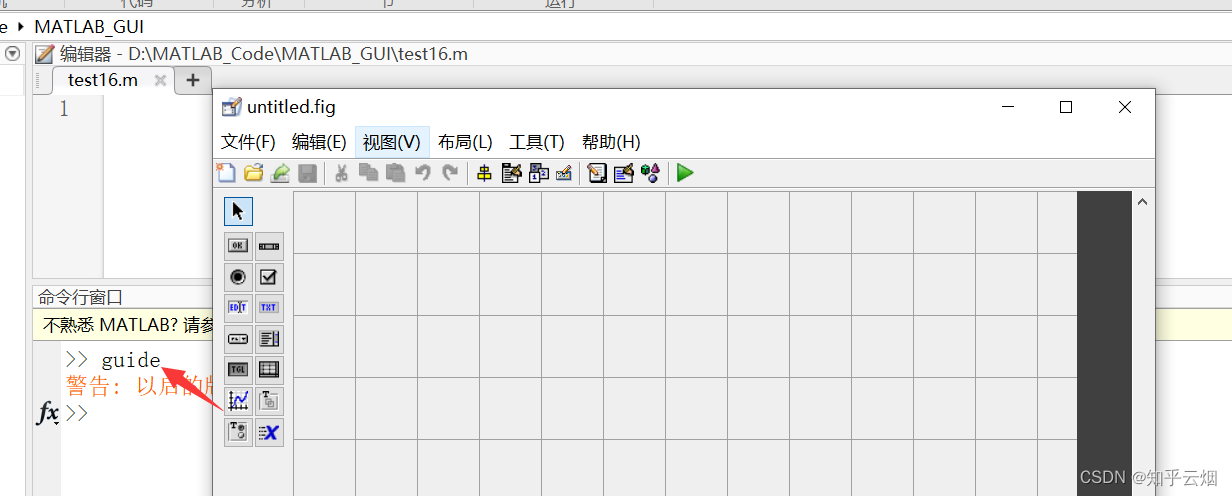

  1.先创建一个空白的GUI。

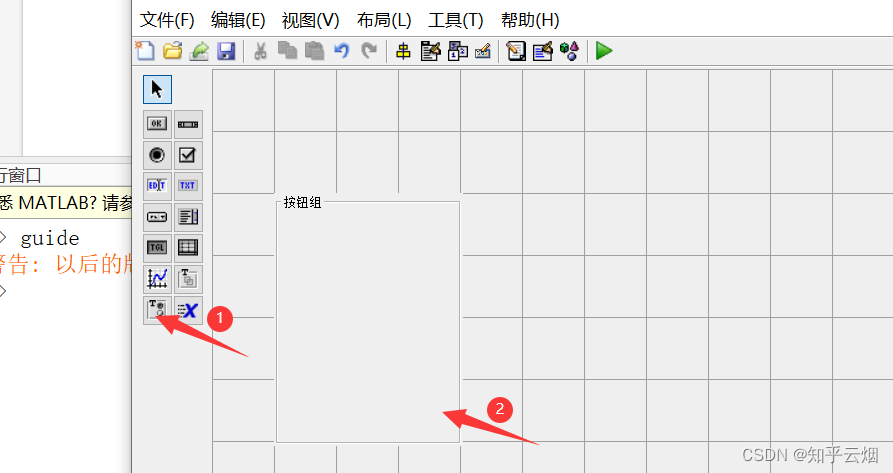

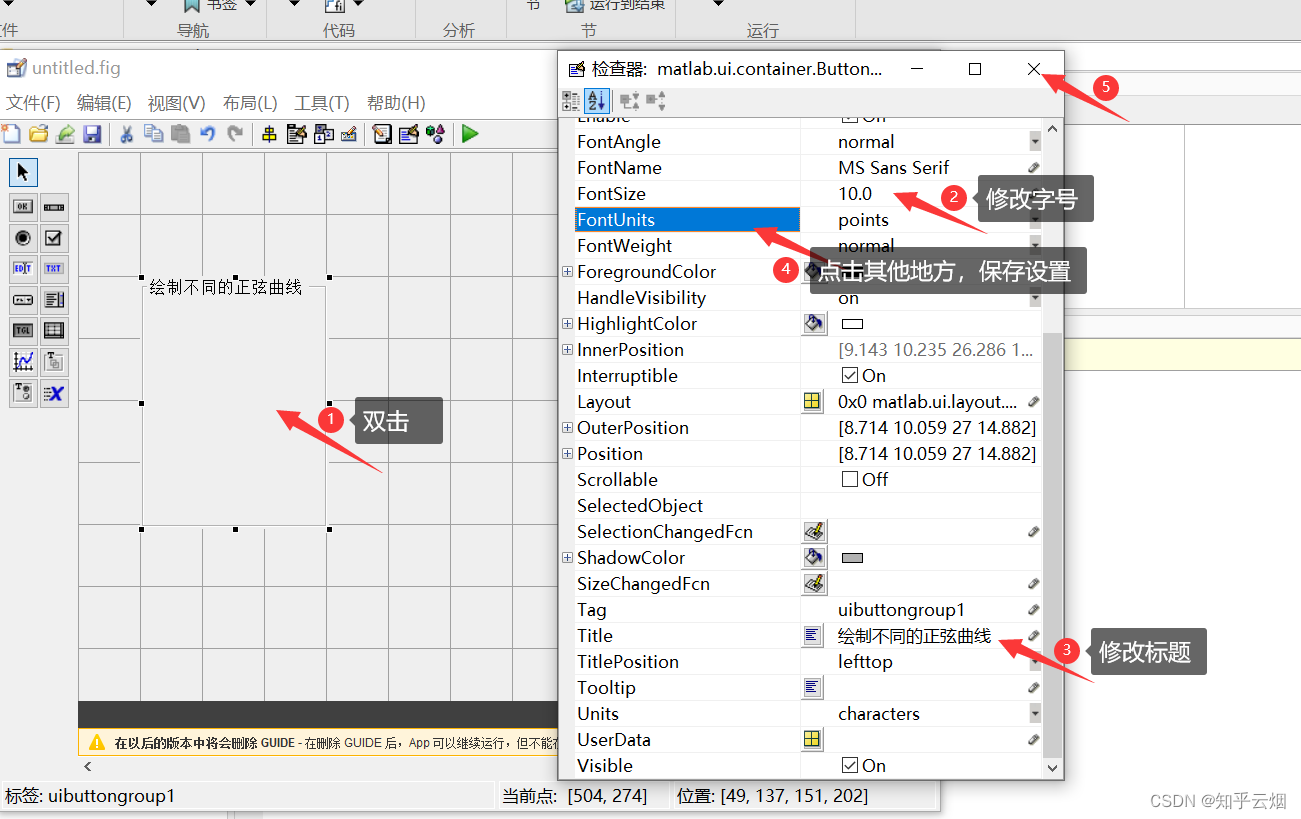

  2.创建一个按钮组(Button Group)控件。

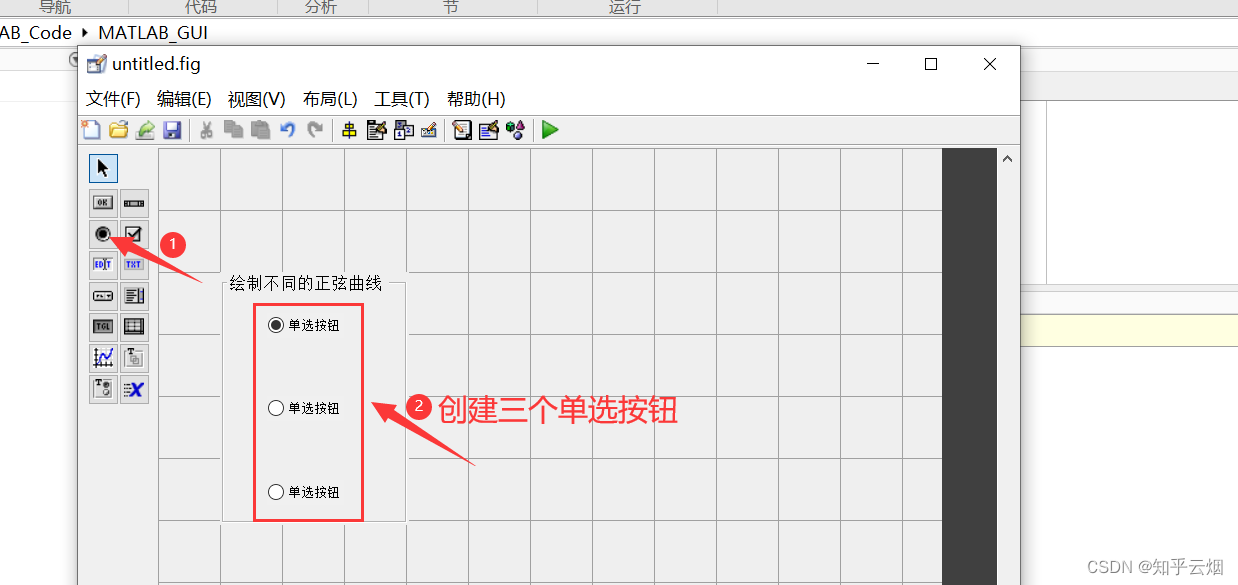

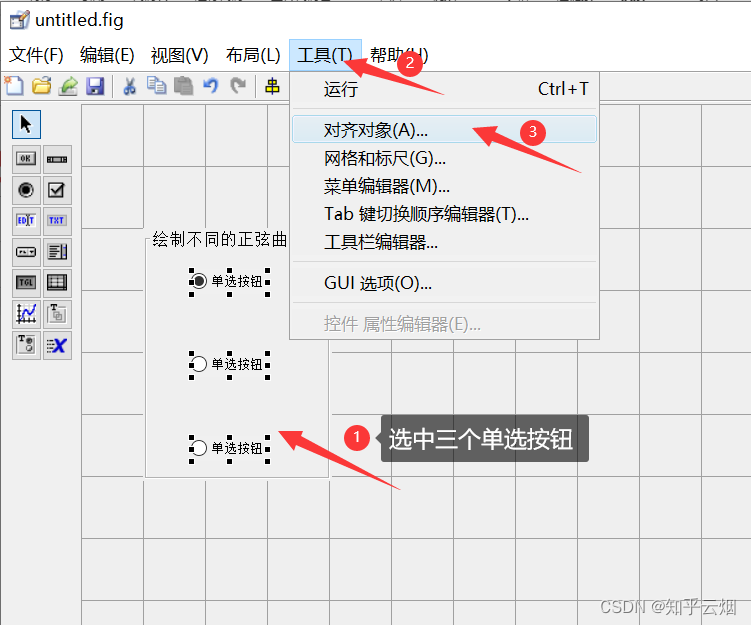

  3. 再拖到三个单选按钮(Radio Button)到按钮组中，并对齐。

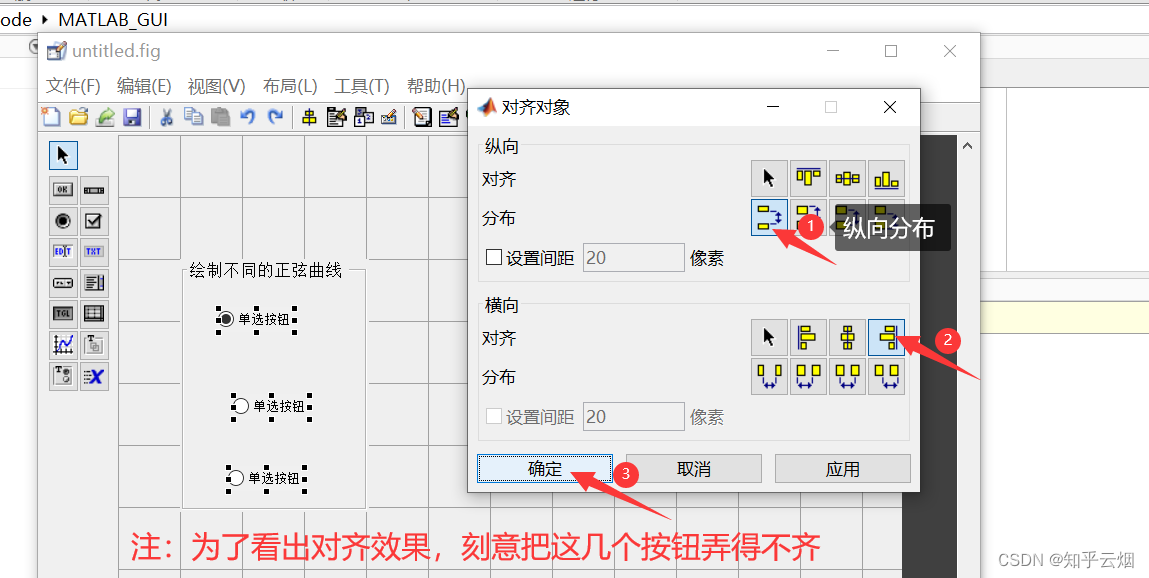

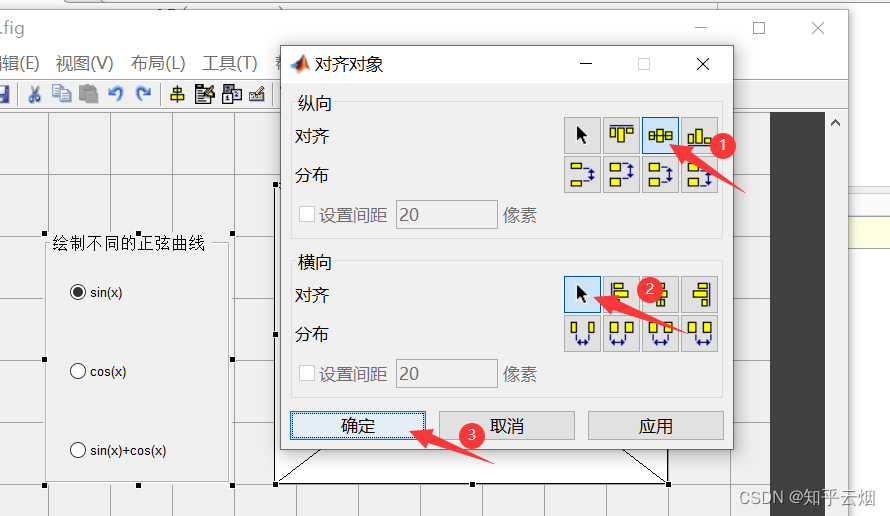

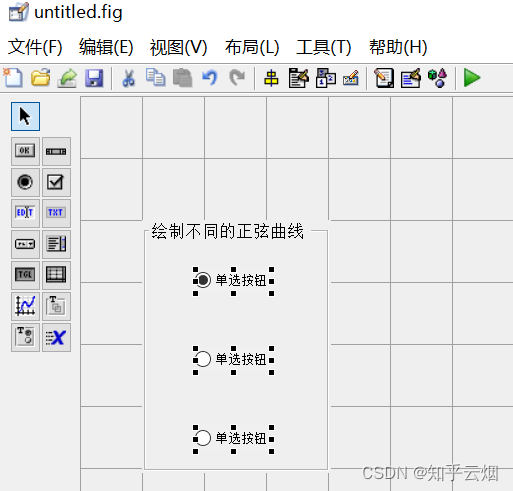

  对齐后的效果如下图：

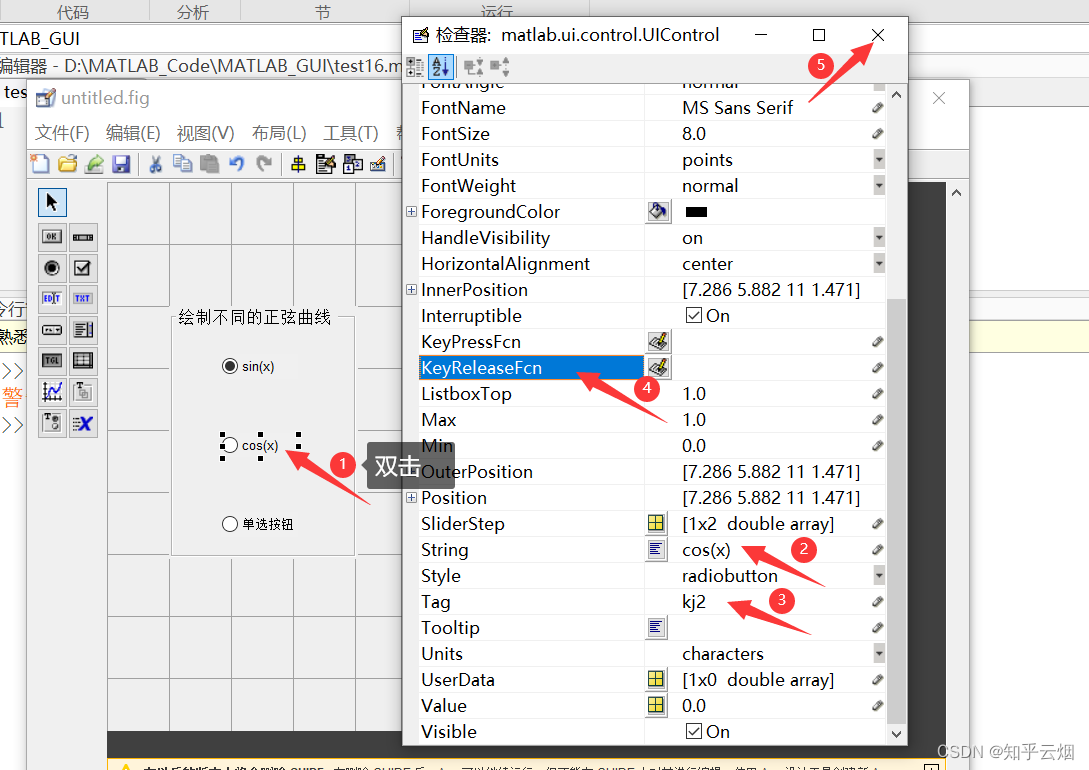

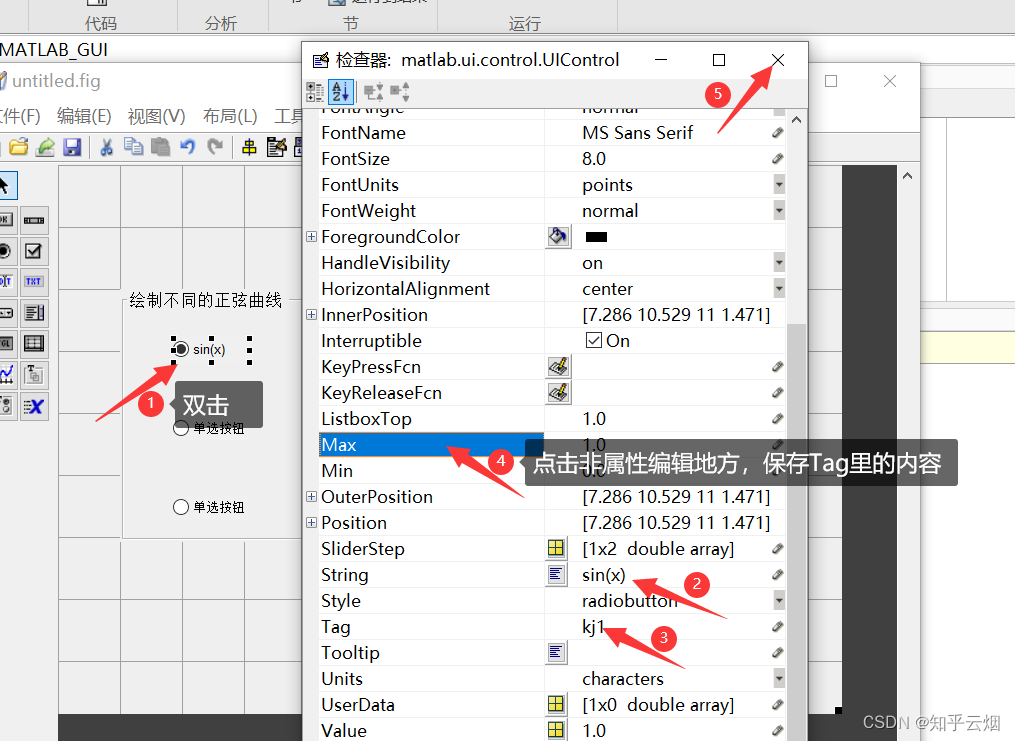

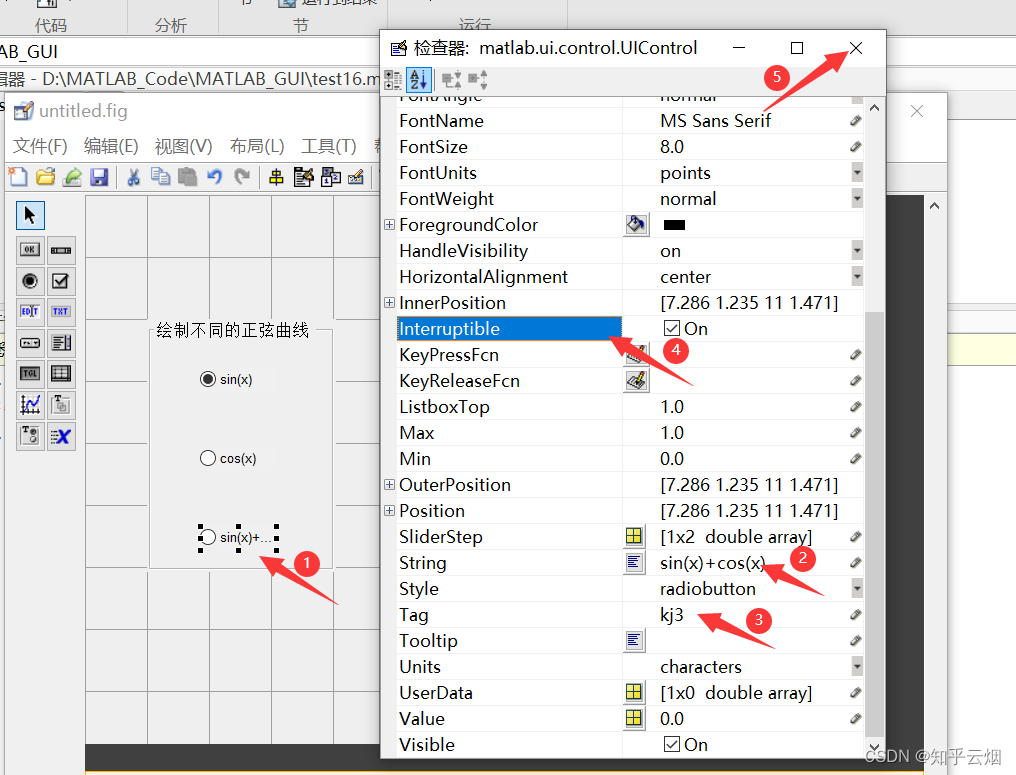

  4. 修改三个单选按钮的属性。

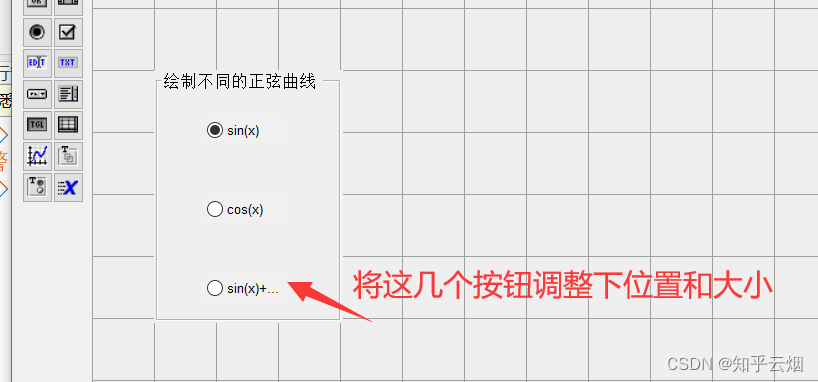

  将下图这几个按钮调整下位置和大小，如后一张图所示。

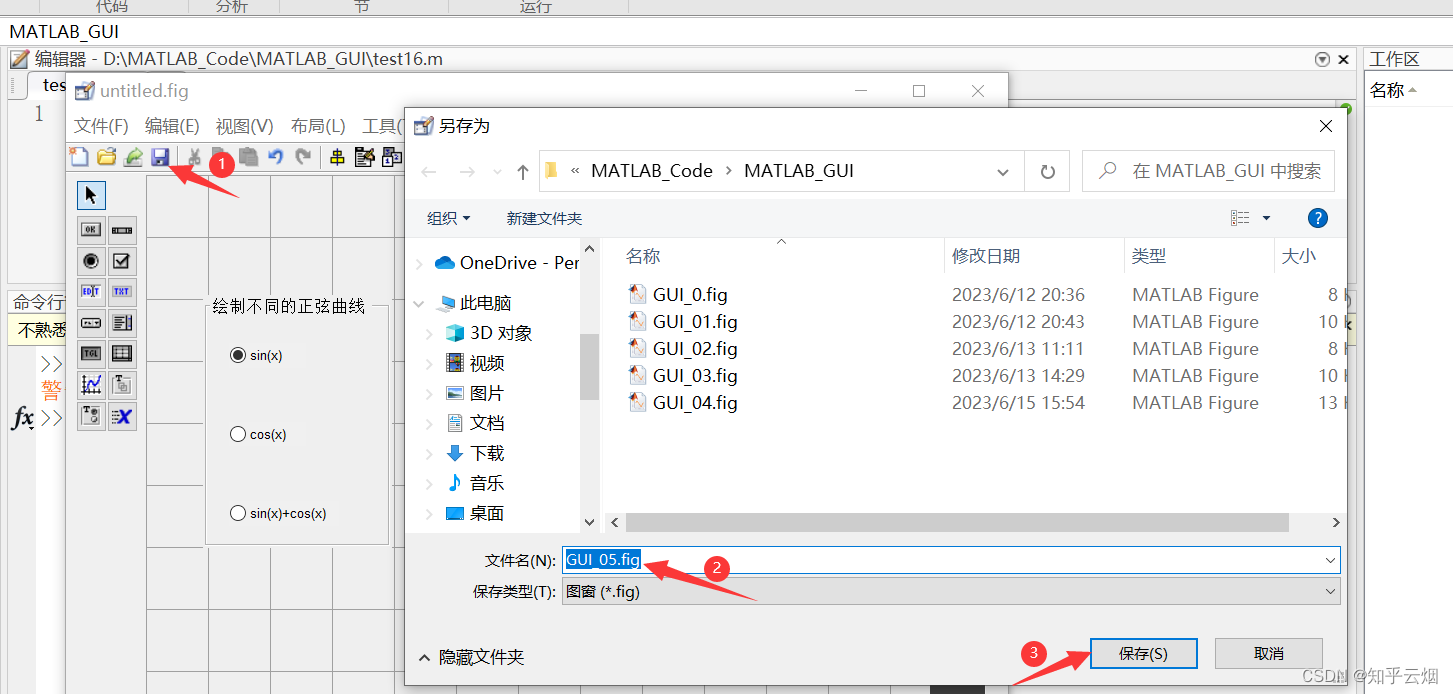

  5. 保存GUI界面，运行一下程序看看得到的按钮组。发现按钮组只能有一个按钮被选中，回忆上一节的几个按钮的效果，可以说明未放在按钮组的多个按钮可以同时被选中，而 !! 放在按钮组的按钮最多选中一个 !!。

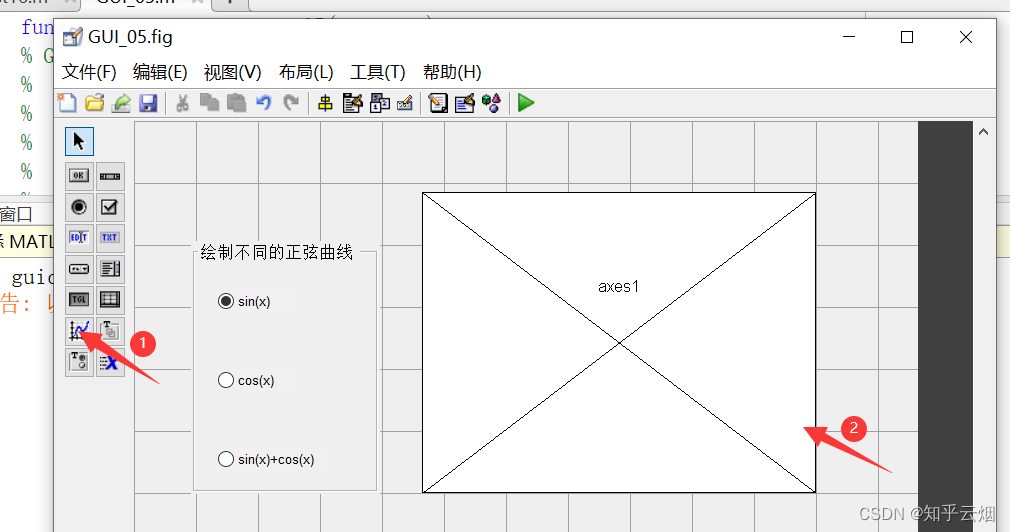

  6.创建一个坐标系。

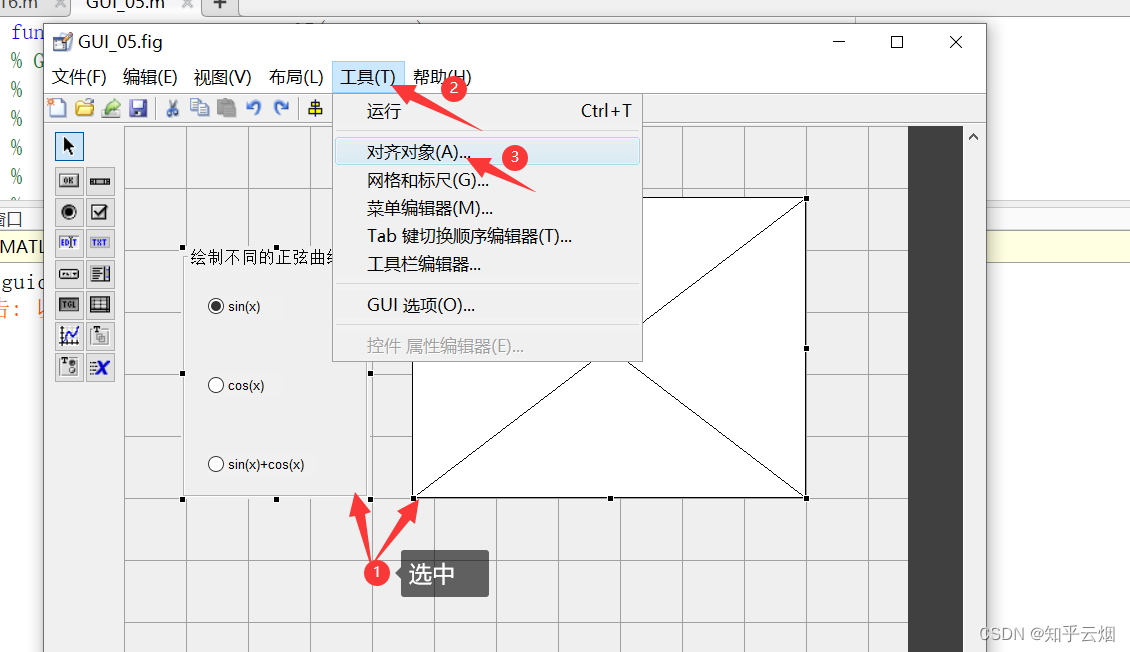

  然后将坐标系与按钮组对齐。

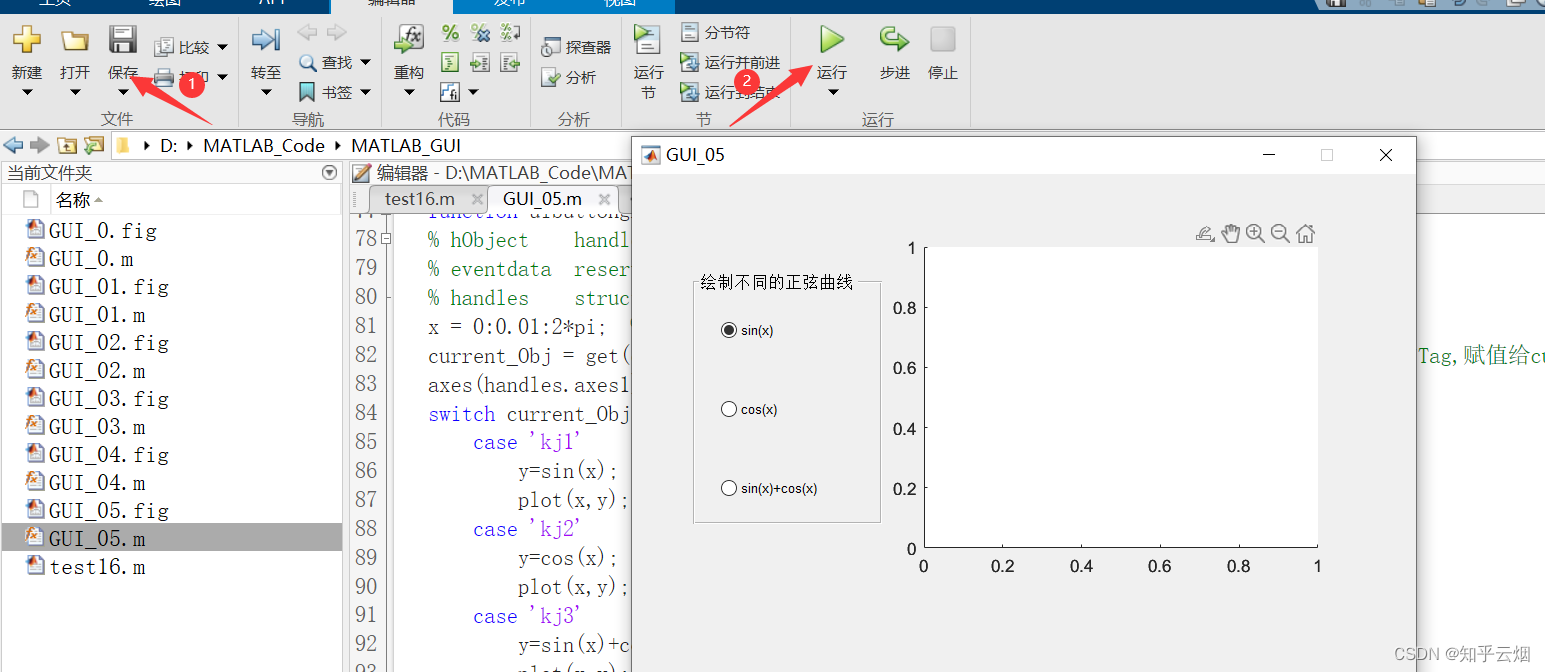

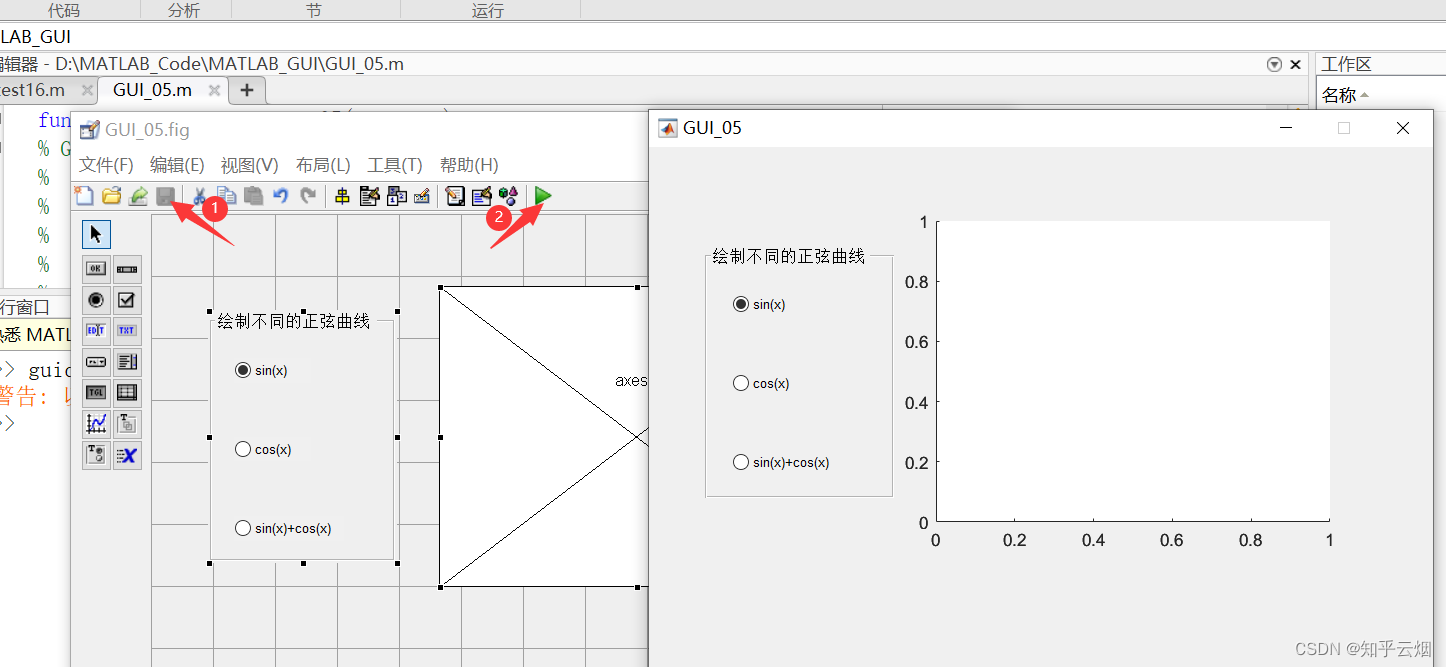

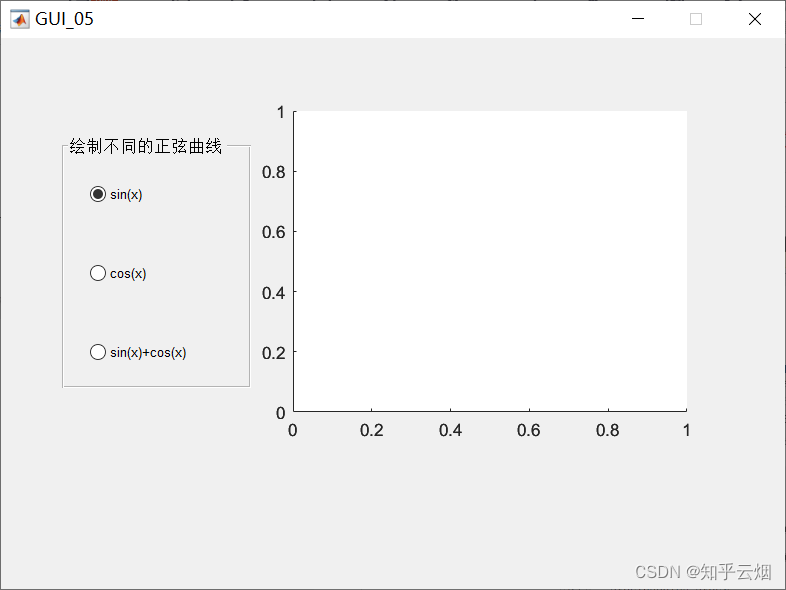

  保存后，再运行一下看看效果。

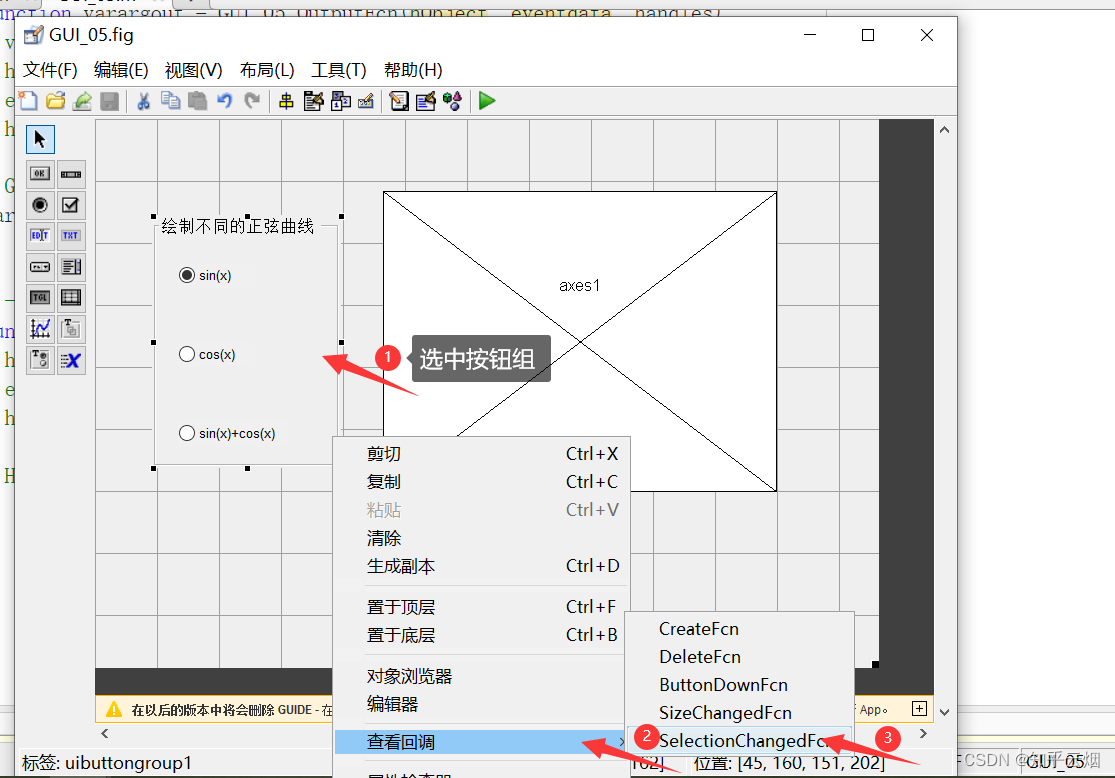

  7.定义按钮组的回调函数，用来实现相应的动作。

  代码如下：

% --- Executes when selected object is changed in uibuttongroup1.
function uibuttongroup1_SelectionChangedFcn(hObject, eventdata, handles)
% hObject    handle to the selected object in uibuttongroup1
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
x = 0:0.01:2*pi;  % 自变量的范围
current_Obj = get(eventdata.NewValue,'Tag');  % 得到当前被选中的单选按钮(Radio Button)的Tag,赋值给current_Obj
axes(handles.axes1);        %将GUI中的坐标系置为当前,让plot在该坐标系中进行绘画
switch current_Obj          %判断current_Obj，即可知道具体是哪一个单选按钮被选中
    case 'kj1'
        y=sin(x);
        plot(x,y);
    case 'kj2'
        y=cos(x);
        plot(x,y);
    case 'kj3'
        y=sin(x)+cos(x);
        plot(x,y);
end

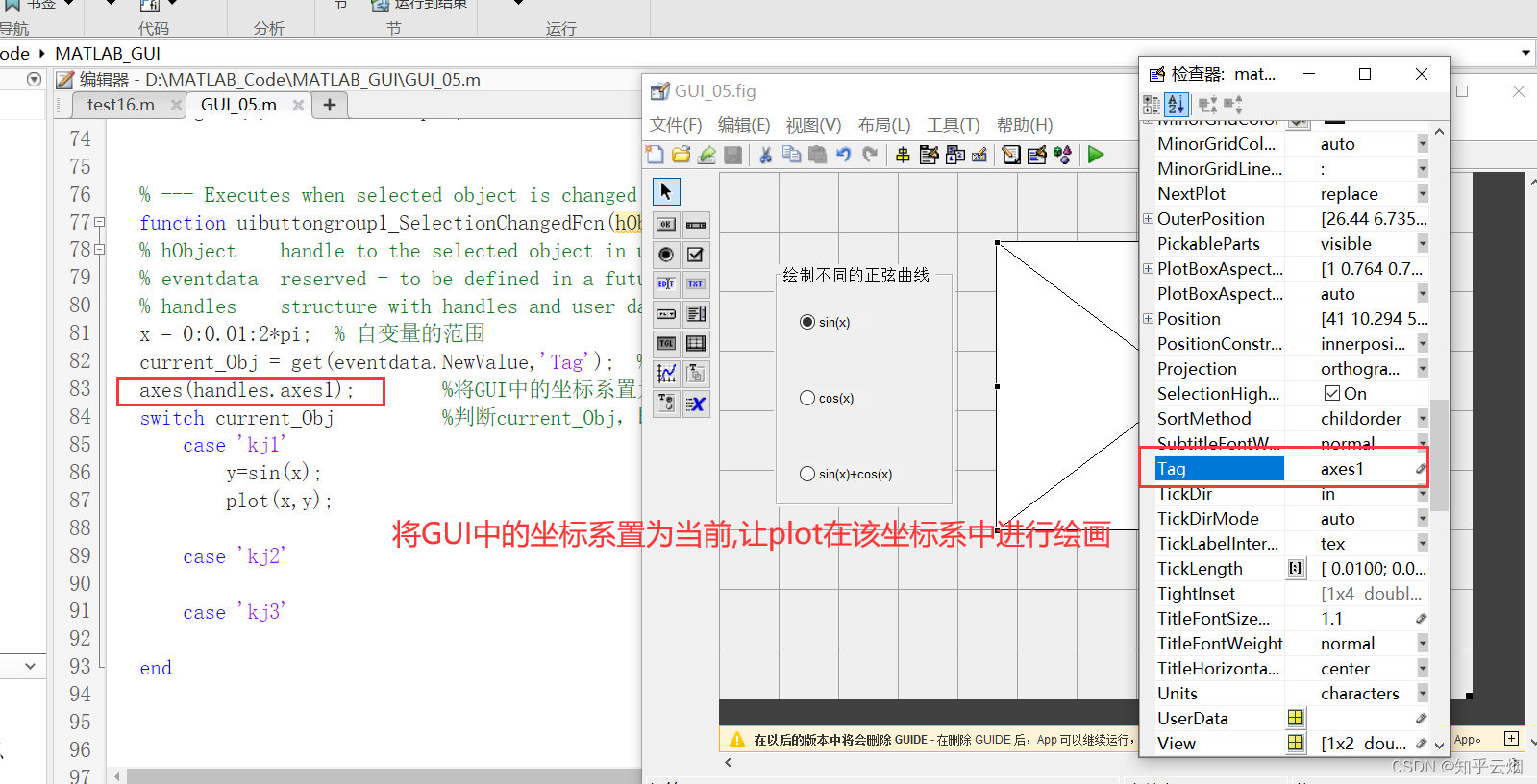

  结合下图以及代码中的注释可理解代码的含义。

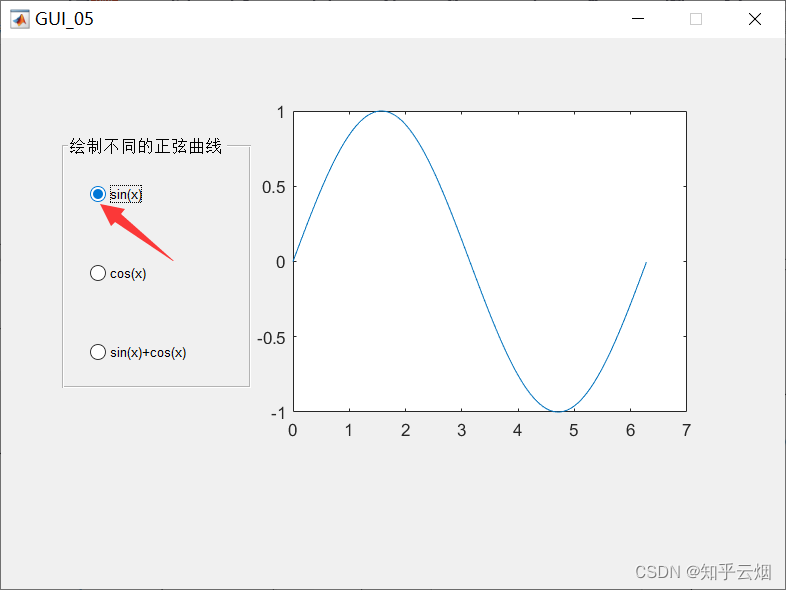

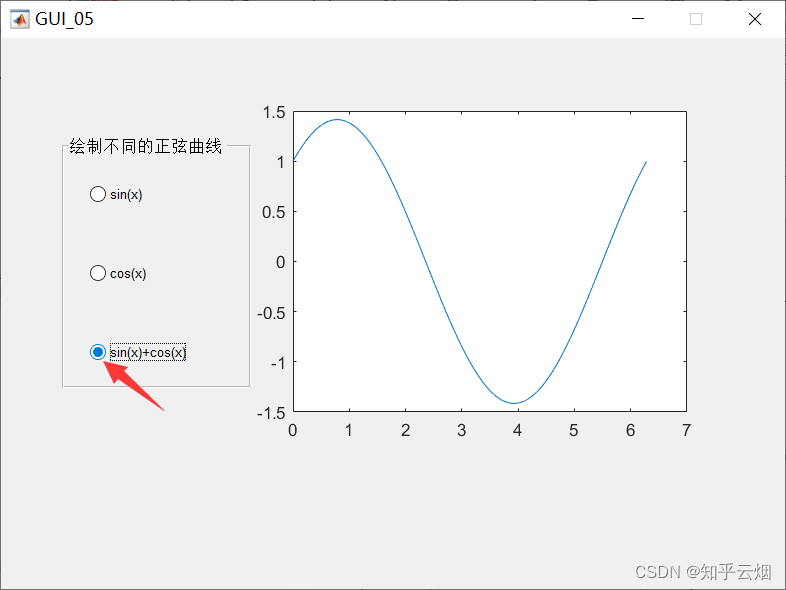

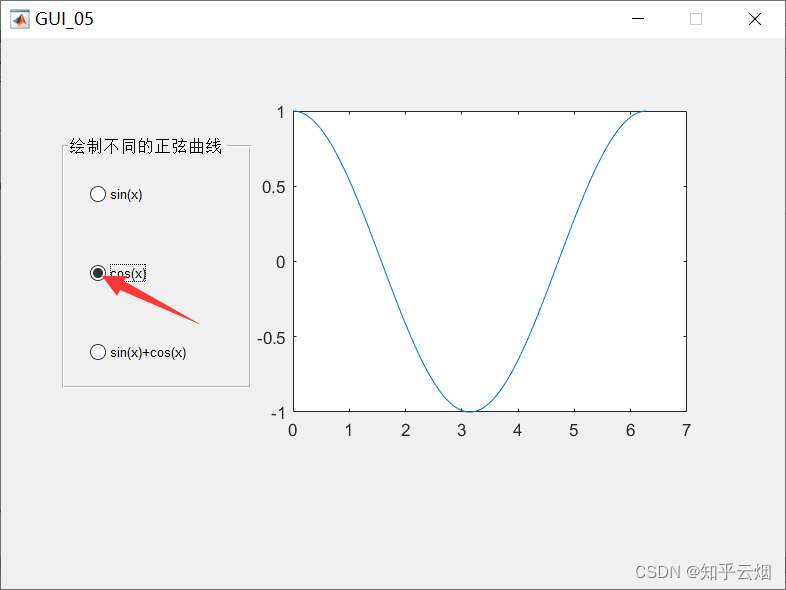

  8.保存，并运行程序，查看效果。
