ADC（Analog to Digital Converters）是模数转换器的简称，作用是将各种模拟信号转化为数字信号进行处理。

一、学习目标

（1）学习目标：

利用stm32g474芯片上的ADC转换器将检测到的电压转化为数值，

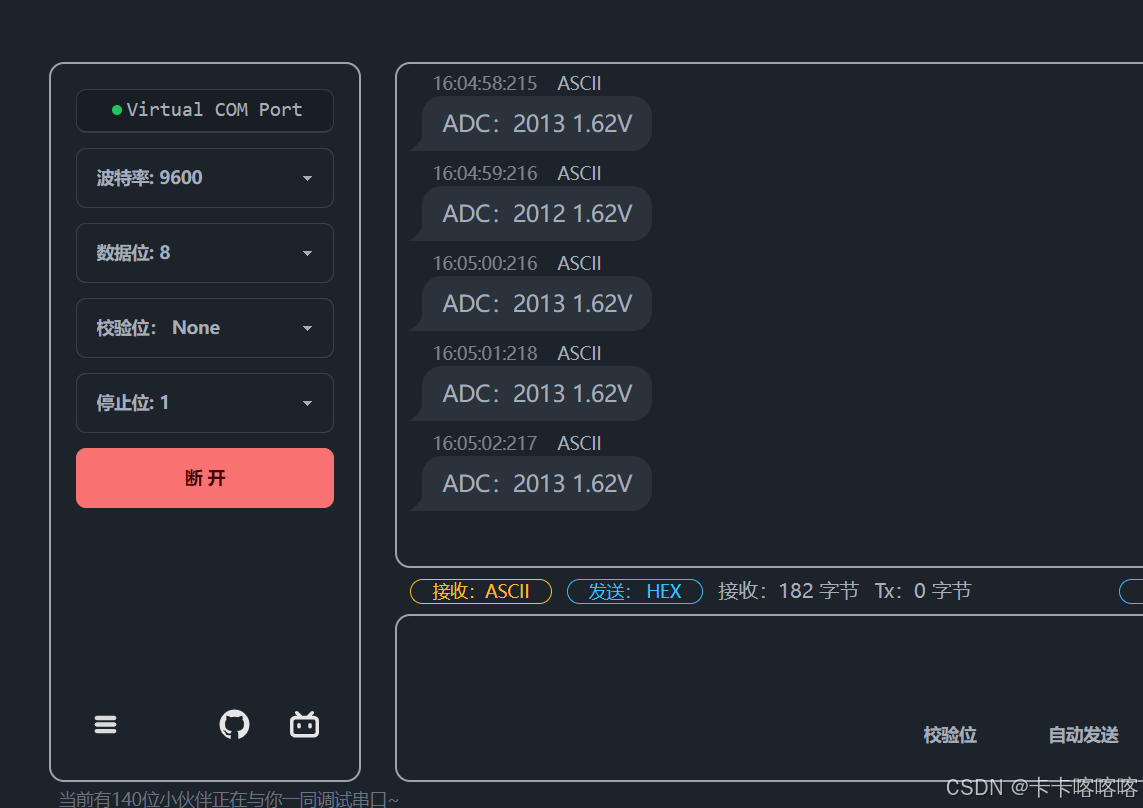

并使用USB串口将ADC的值发送到串口软件助手

（2）学习准备：

1）硬件平台：基于stm32G474系列的电机控制板

2）软件平台：Clion IDE；STM32CubeMX（后续简称MX

3) 串口调试工具：串口调试助手

二、学习步骤

步骤一：配置ADC和USB

1）配置ADC参考b站博主keysking的视频,链接如下：

【STM32入门教程】ADC 模拟数字转换，超清晰动画讲解_哔哩哔哩_bilibili

2）配置USB串口和代码生成管理参考我上篇发布的文章：

stm32学习记录-通讯接口-USB-优快云博客

步骤二：代码编辑与调试

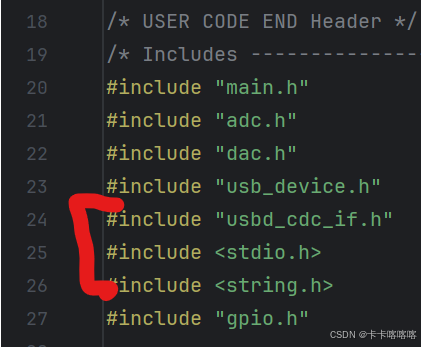

1）打开main.c文件，在用户代码区包含需要的头文件

2）关于ADC采样这部分的代码我使用的是keysking的写法，不同的是我使用USB串口进行通信，因此在串口通信函数处有一些差异

int value = 0;//读取ADC值
float voltage = 0.0;//将ADC结果转换位电压值读取
char message[20]="";//message字符串用于串口输出拼接字符串

  while (1)
  {
      HAL_ADC_Start(&hadc1);//
      HAL_ADC_PollForConversion(&hadc1,HAL_MAX_DELAY);
      value = HAL_ADC_GetValue(&hadc1);// 将ADC值读取到value变量中
      voltage = (value / 4095.0 * 3.3);

      sprintf(message,"ADC:%d %.2fV",value,voltage);
      //sprintf 函数是 C 语言标准库中的一个函数，用于将格式化的数据写入字符串
      //这行代码的执行结果将是一个字符串，其中包含 value 的整数值和 voltage 的浮点数值，格式化为 "ADC:整数 浮点数.00V" 的形式。
      // 例如，如果 value 是 123，voltage 是 4.567，那么 message 将被设置为 "ADC:123 4.57V"


      CDC_Transmit_FS((uint8_t*)message, strlen(message));
      //函数CDC_Transmit_FS接受两个参数：一个指向要发送数据缓冲区的指针Buf和一个表示要发送数据长度的Len。
      // 函数的返回值是一个uint8_t类型的结果，表示操作的状态。
      HAL_Delay(1000);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
