LCD12864简介

特征

ST7920控制器、内置字库、可显示汉字（基础指令集）、可绘制图形（扩展指令集）、串并两种（psb进行选择）控制方式

工作参数

显示容量：128x64个点
工作电压：3.3V~5V
模块最佳工作电压：5.0V
接口：8位并行/4位并行/3位串行
工作温度：-10~60

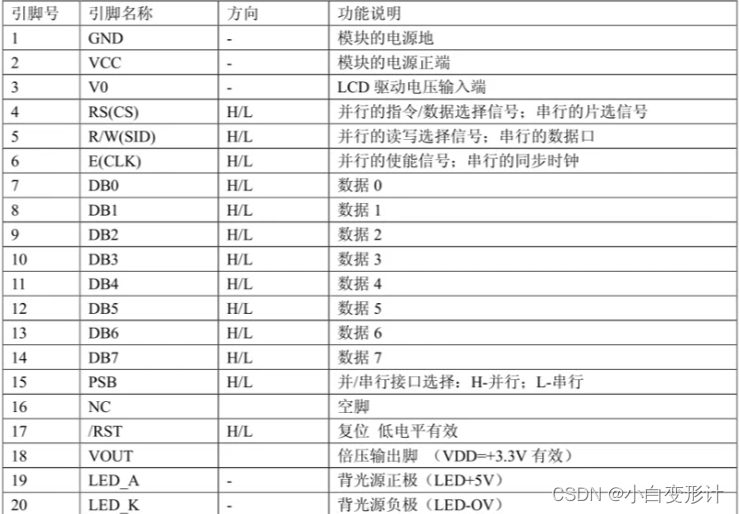

LCD12864引脚说明

LCD12864常用指令集

基本指令

扩充指令

注：常用0x36 、0x34

0\1	DL	RE	G
1	8位并行接口	扩充指令集	绘图显示开
0	4位并行接口	基本指令集	绘图显示关

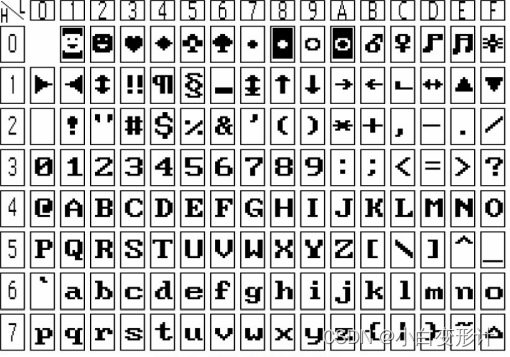

字符表

注：字符显示需要 16x8 个格显示，故一行最多十六个字符（1字节）

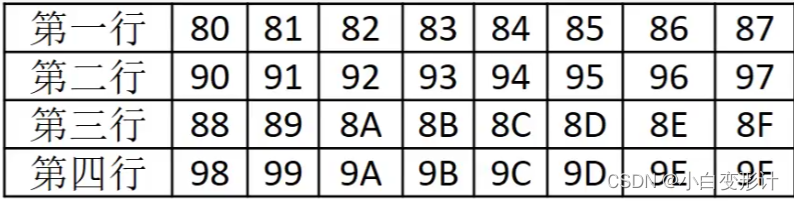

汉字显示地址编排

注：汉字显示需要16x16个格显示，故一行最多八个汉字 (2字节)

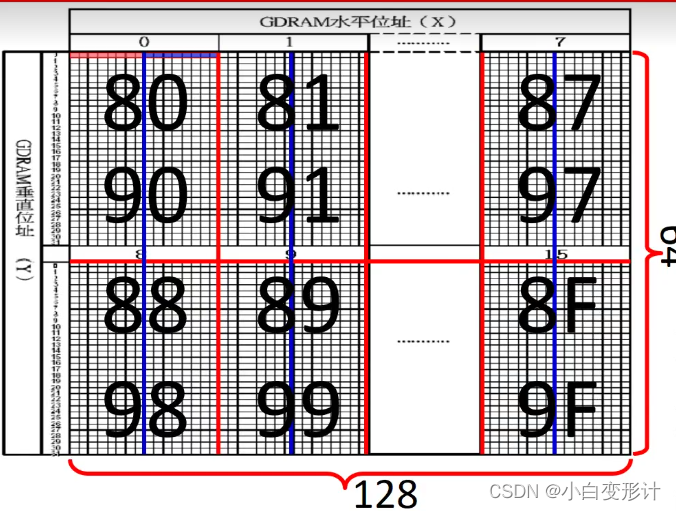

绘图地址与汉字显示编排示意图

注：小方格及水平坐标垂直坐标代表绘图地址示意，黑色字体为汉字地址示意

注：一列代表八个点，正好可以对应八位的16进制数

程序设计

图形显示程序

void LCD12864_Picture(uint8 *s)
{
    uint8 i,j;
    LCD12864(0X34);//扩充指令集，并关闭绘图显示

    //上半屏显示
    if(i=0;i<32;i++)
    {
        LCD12864_WCMD(0X80+i);//设置行
        LCD12864_WCMD(0X80);//设置列
        for(j=0;j<16;j++)//128/8=16
            LCD12864WDAT(*s++);
    }

    //下半屏显示
     if(i=0;i<32;i++)
    {
        LCD12864_WCMD(0X80+i);//设置行
        LCD12864_WCMD(0X88);//设置列
        for(j=0;j<16;j++)//128/8=16
            LCD12864WDAT(*s++);
    }

    LCD12864(0X34);//扩充指令集，并打开绘图显示
    LCD12864(0X30);//回到基础指令集
}

字符显示程序设计

void LCD12864_Char(uint8 code *pAddr)
{
	uint8 i;
	 LCD12864_WCMD(0X80);//设置起始地址
	for(i=0;i<32;i++) //写第一行和第三行数据
	{
		 LCD12864WDAT(*s++);
	}

	 LCD12864_WCMD(0X90);//设置起始地址
	for(i=32;i<64;i++) //写第二行和第四行数据
	{
		 LCD12864WDAT(*s++);
	}
}
