本文深入探讨了三种主要的内存管理映射方式：直接映像、全相联映像和组相联映。直接映像是最简单的映射方式，每个主存块直接映射到固定的缓存位置；全相联映像允许主存中的任何块映射到缓存的任何位置，提供了更大的灵活性；组相联映像是前两者之间的折衷，将缓存划分为多个组，每个主存块可以映射到所在组内的任一位置。这些映射策略各有优缺点，影响着系统的性能和复杂性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

例一:

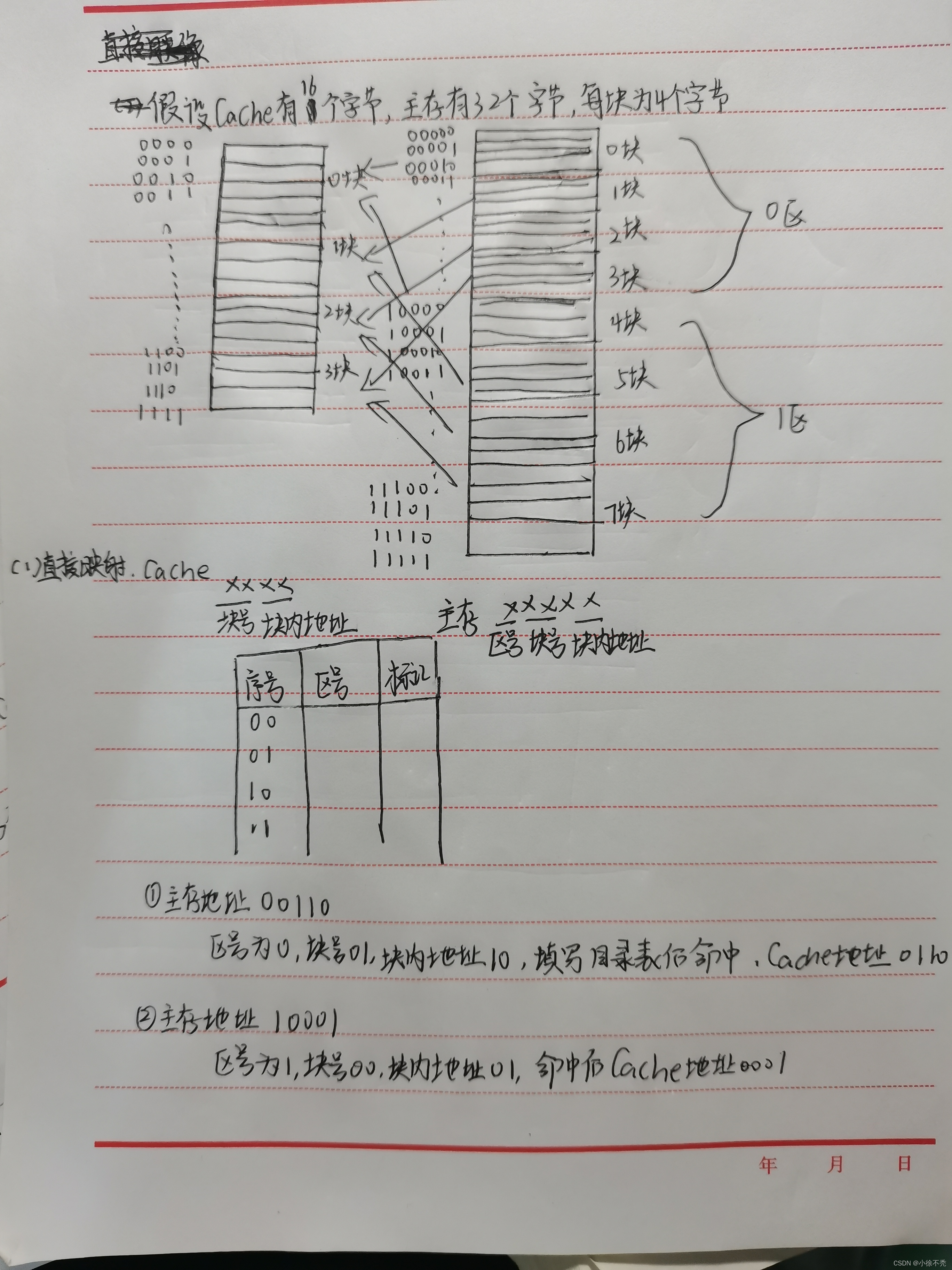

1.直接映像 watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5bCP5b6Q5LiN56eD,size_20,color_FFFFFF,t_70,g_se,x_16

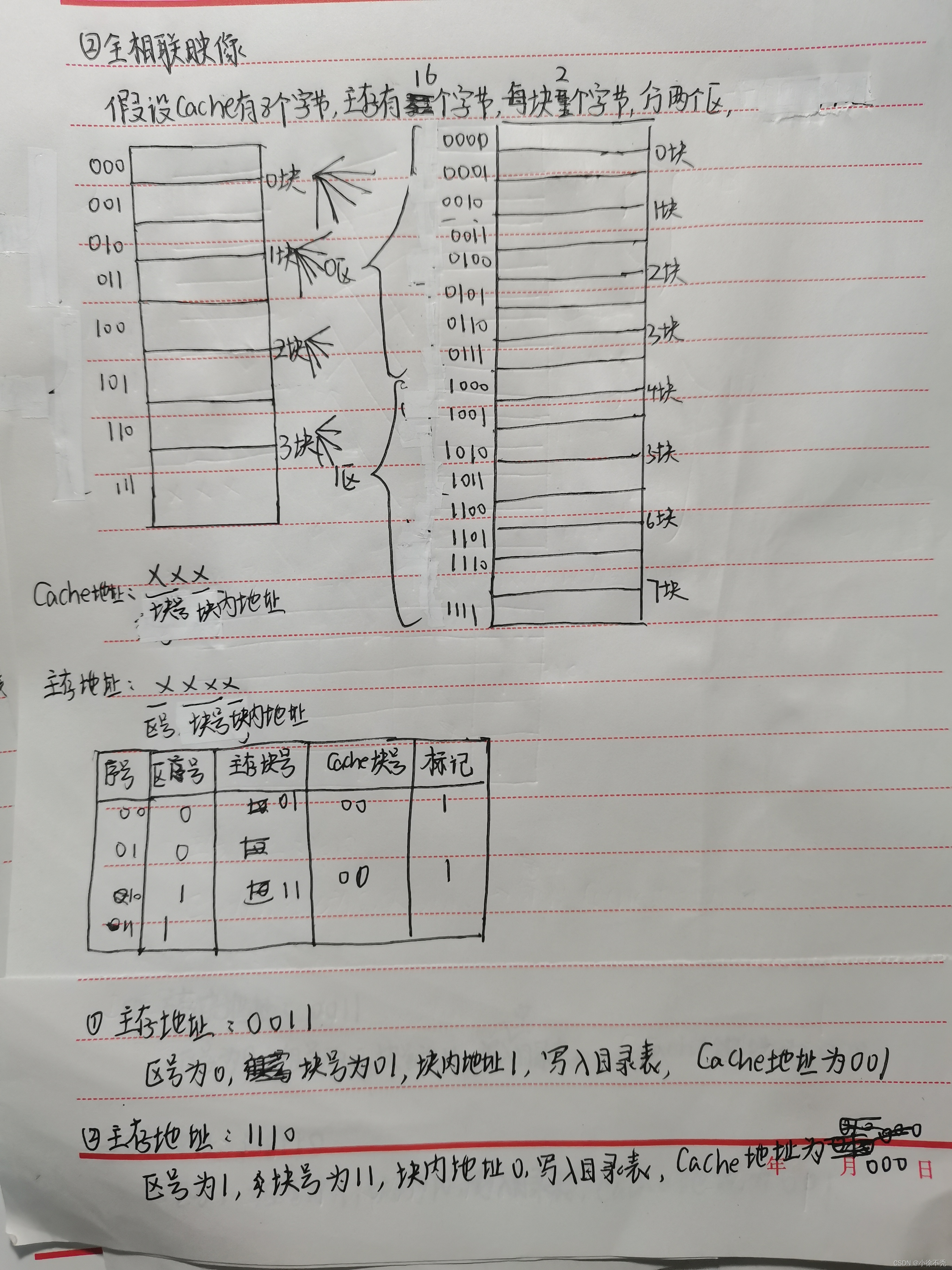

2.全相联映像 watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5bCP5b6Q5LiN56eD,size_20,color_FFFFFF,t_70,g_se,x_16

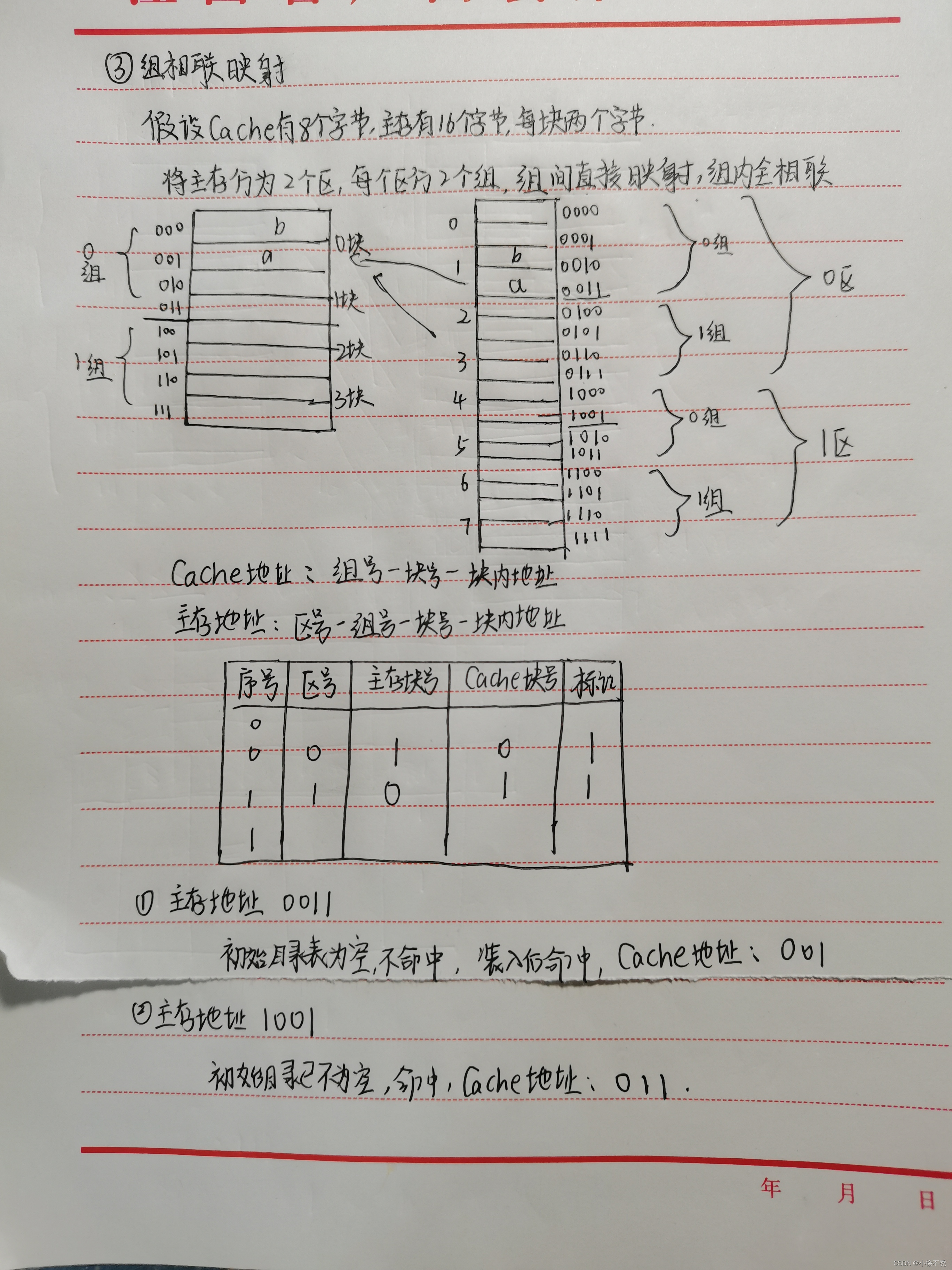

3.组相联映

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5bCP5b6Q5LiN56eD,size_20,color_FFFFFF,t_70,g_se,x_16

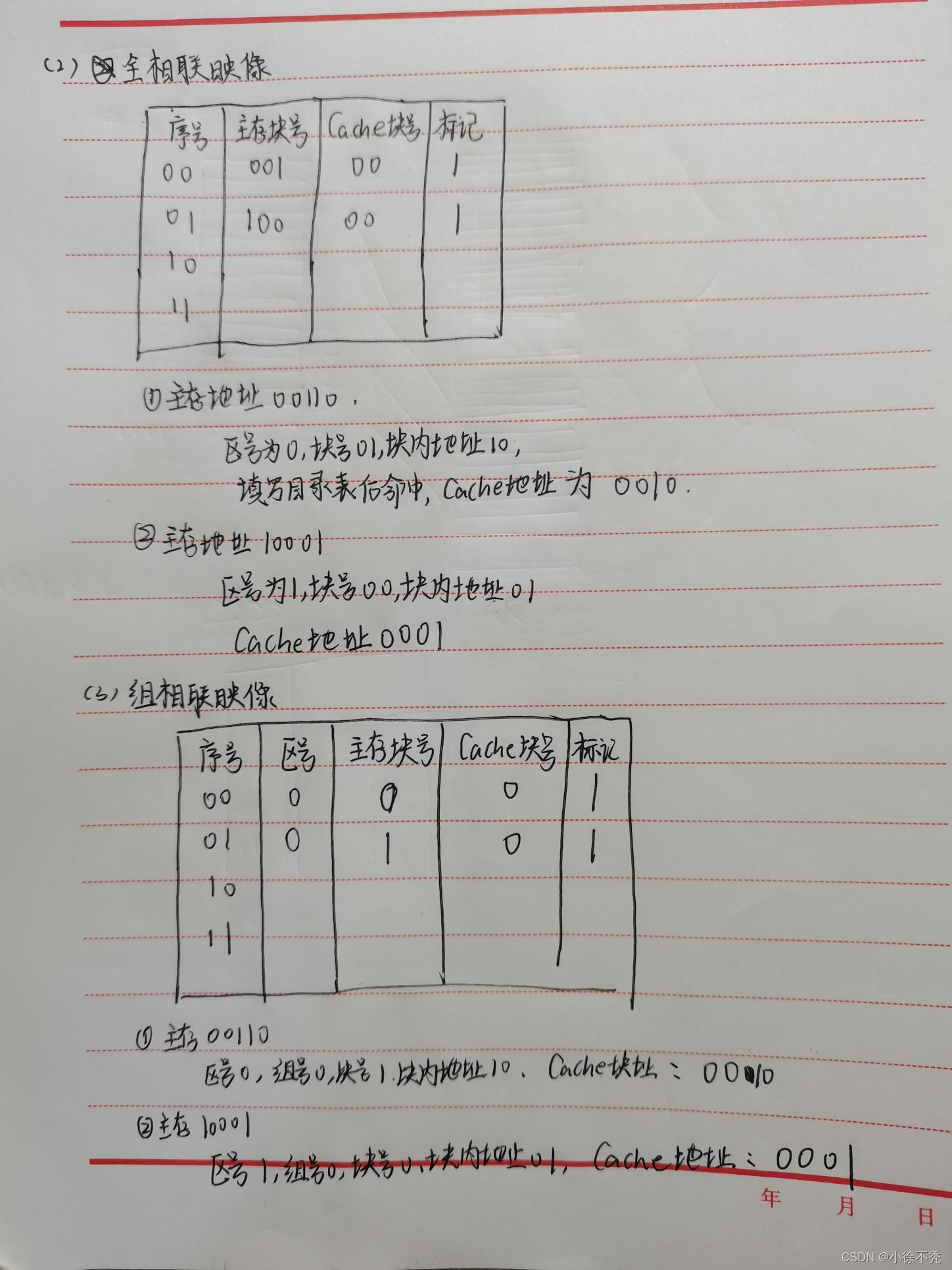

例二:

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5bCP5b6Q5LiN56eD,size_20,color_FFFFFF,t_70,g_se,x_16
