基本电子元件及作用

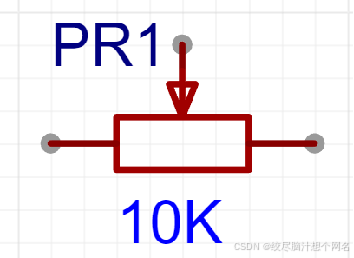

1.电阻器：电流限制元件,阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。用字母R来表示，单位为欧姆Ω。实际器件如灯泡，电热丝，电阻器等均可表示为电阻器元件。

电阻与电压电流的关系公式：U=RI

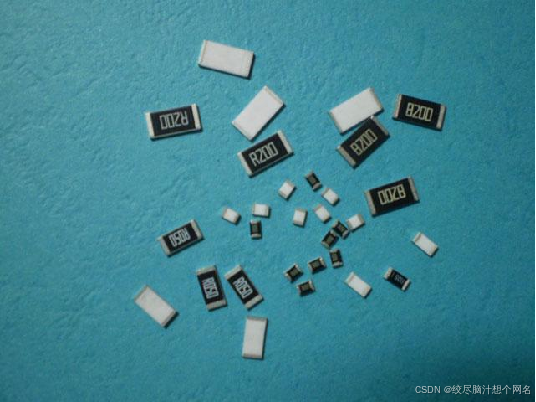

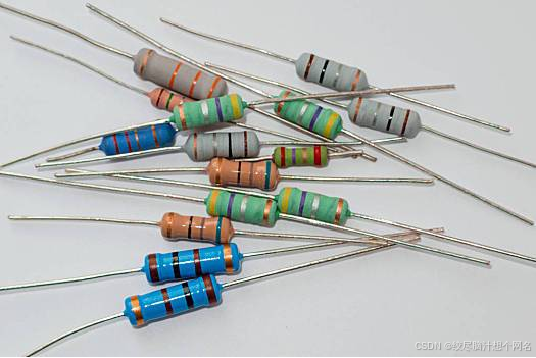

电阻常见分为插接式电阻和贴片式电阻，不同的颜色和数字有不同的读数方式。

2.电容：又叫电容器，是指容纳电荷本领的物理量。电容分为有极性和无极性。 电容一般用通常用“C”表示。电容的单位是法拉，简称法，符号是F，常用的电容单位有毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）等，单位为千进行换算，如1uF=1000nF；1nF=1000pF。实际的电子产品应用中，根据电容“通交流，隔直流”的特性，在电路中所起的作用主要是储能与滤波。

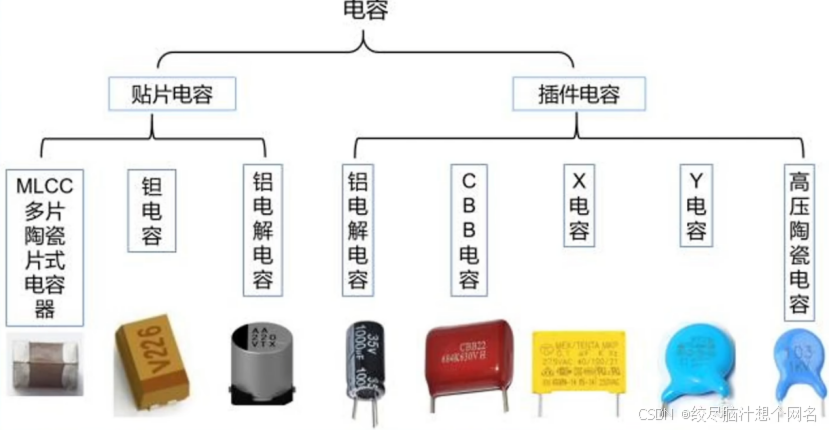

MLCC陶瓷电容：在中高频段的滤波特性比较好，容值普遍较低

钽电容与铝电解电容（有极性）：一般比MLCC陶瓷电容高，在中高频段的滤波效果没有MLCC好，一般用于中低波频段

电容关键信息读数：容值、正负极、电容耐压

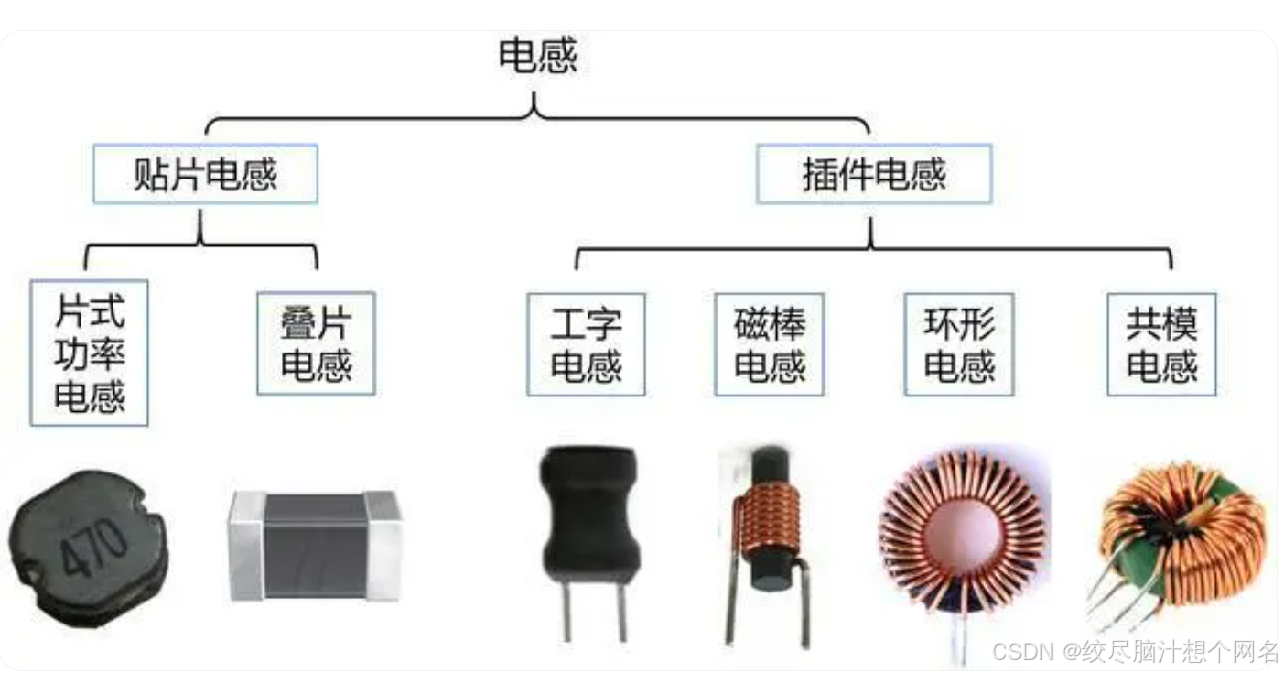

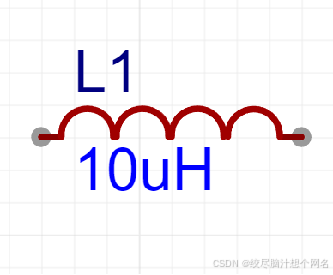

3.电感：能够把电能转化为磁能而存储起来的元件。电感（Inductor）：通常用字母“L”表示，电感的单位是亨利，简称亨，符号是H，常用的电感单位有亨（H）、毫亨（mH）、微法（μH），换算关系是：1H=1000mH；1mH=1000uH；实际的电子产品应用中，根据电感“通直流，隔交流”的特性，在电路中所起的作用主要是滤波，扼流，谐振，储能。

4.二极管：本身是由P、N结组成，二极管有两个电极，正极，又叫阳极；负极，又叫阴极，给二极管两极间加上正向电压时，二极管导通， 加上反向电压时，二极管截止（单向导电性）。

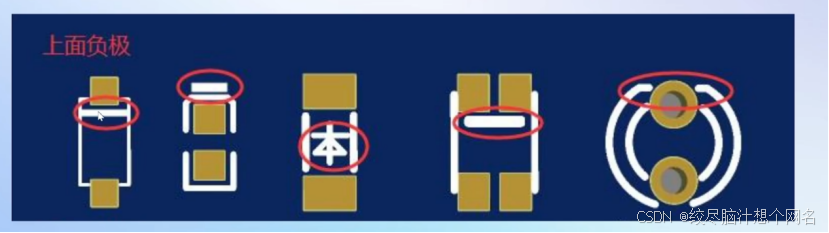

在PCB板上一般带有丝印的一端是二极管的负极

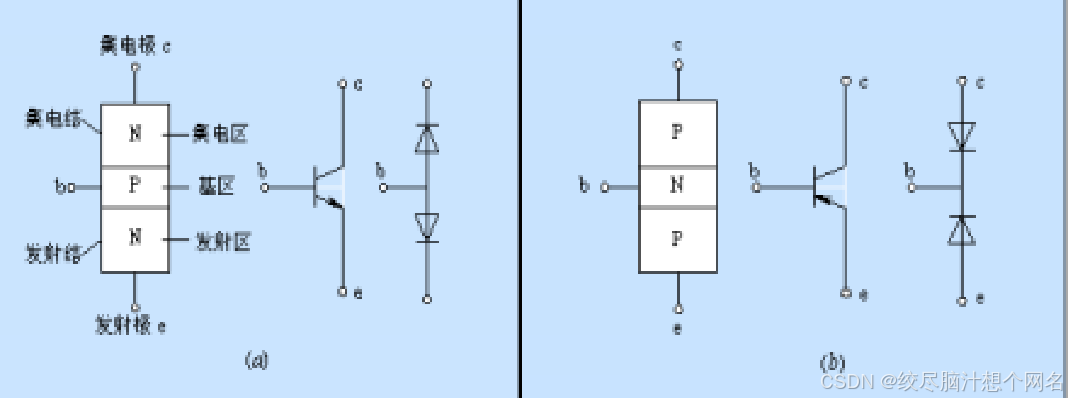

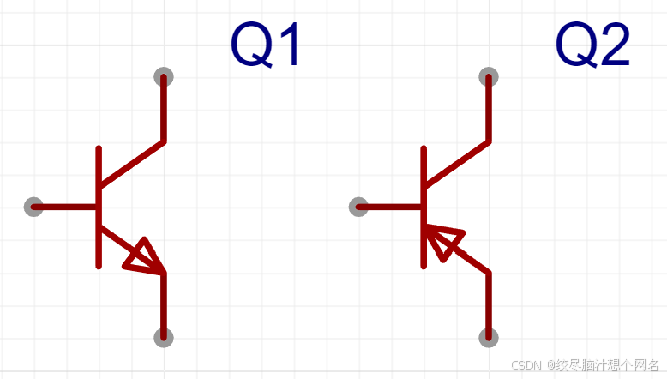

5.三极管：其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。 三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

三极管的应用

一、电流放大

下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流 Ic。这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制（假设电源 能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变 化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。如果我们将一个变化的小信号加到基极跟发射 极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式 U=R*I 可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

二、偏置电路

三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压 大到一定程度后才能产生（对于硅管，常取0.7V）。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。但实际中要放大的信号往往远比 0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。如果我们事先在三极管的基极上加上一 个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小 信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的 信号放大，而对减小的信号无效（因为没有偏置时集电极电流为0，不能再减小了）。而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极 电流就可以减小；当输入的基极电流增大时，集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。

三、开关作用

下面说说三极管的饱和情况。像上面那样的图，因为受到电阻 Rc的限制（Rc是固定值，那么最大电流为U/Rc，其中U为电源电压），集电极电流是不能无限增加下去的。当基极电流的增大，不能使集电极电流继续增大 时，三极管就进入了饱和状态。一般判断三极管是否饱和的准则是：Ib*β〉Ic。进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为 一个开关闭合了。这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0（这叫做三极管截止），相当于开关断开；当基极电流很 大，以至于三极管饱和时，相当于开关闭合。如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。

四、工作状态

如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0，灯泡灭。如果基极电流比较大时（大于流过灯泡的电流除以三极管 的放大倍数 β），三极管就饱和，相当于开关闭合，灯泡就亮了。由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通 断。如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加（在三极管未饱和之前）。

MOS管：Mos管的工作原理_哔哩哔哩_bilibili  这个视频讲解的还是比较详细的
