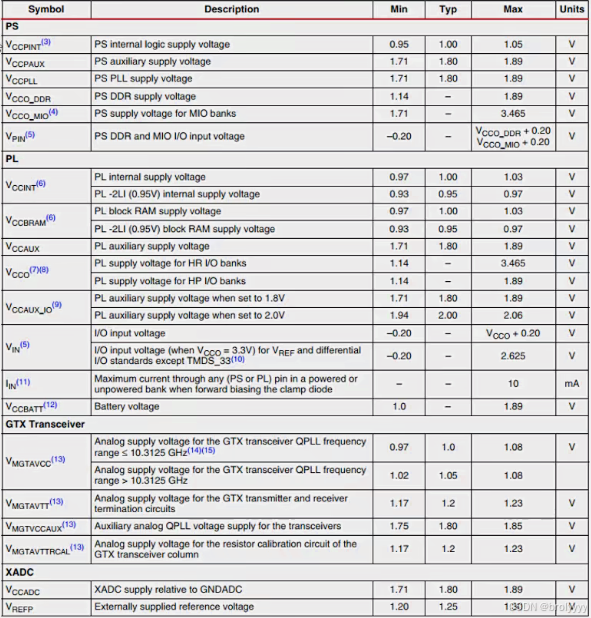

Vccpint：内核供电   Vccpaux：辅助供电
没给typ电压的就是根据外设来决定供电电压

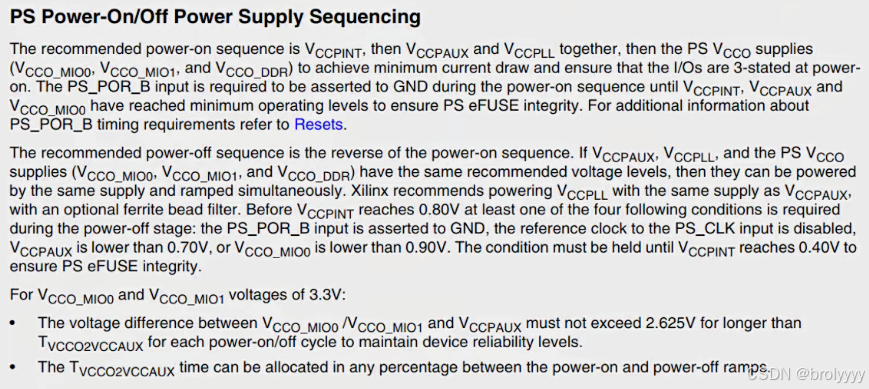

上电顺序描述   内核——辅助、PLL——IO

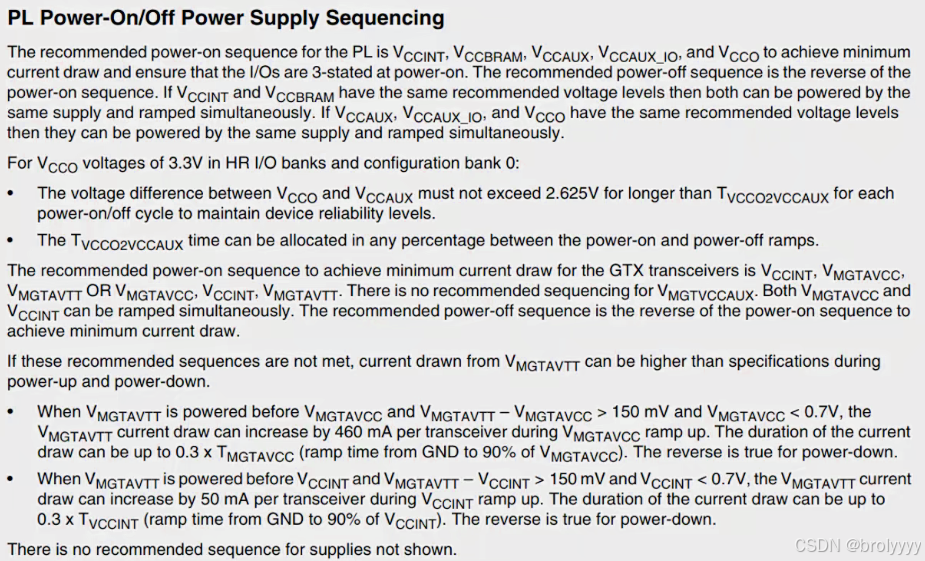

PSPL上电顺序是独立的，满足各自的需求就可以


如何控制上电顺序

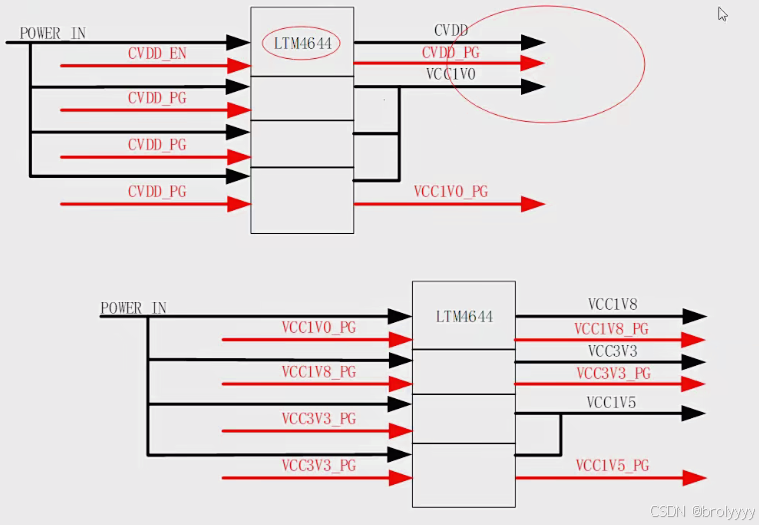

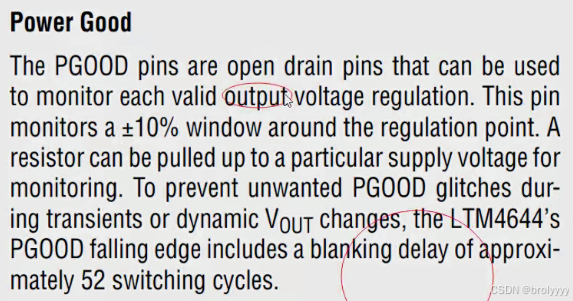

1.powergood 一级推动一级  前级pg推动后级的使能

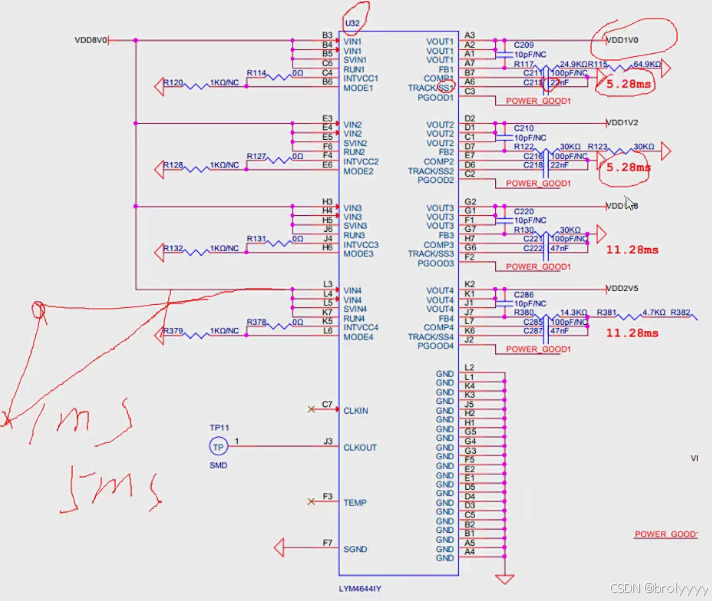

2.缓启动电容 （TSS管脚电容控制上电的斜率）

3.电源时序管理芯片
