静态路由只关联下一跳、出接口

静态路由实验一，二.

实验一：只关联下一跳

那么路由器在查表转发的时候，会对下一跳做递归操作，找到通过哪个接口到达下一跳路由器。 以太网中需要arp请求下一跳对应的MAC地址封装二层。 [R1]ip route-static 3.3.3.0 24 192.168.12.2

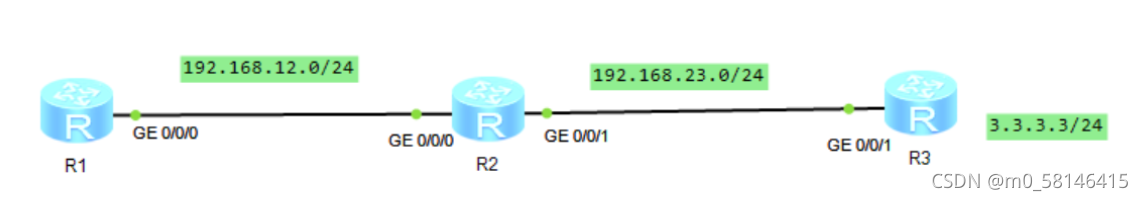

1.新建拓扑-——启动设备

2.

 R1：
int g0/0/0
ip add 192.168.12.1 24
ip route-static 192.168.23.0 24 192.168.12.2
R2：
int g0/0/0
ip add 192.168.12.2 24
int g0/0/1
ip add 192.168.23.2 24
ip route-static 3.3.3.0 24 192.168.23.3
R3:
int g0/0/0
ip add 192.168.23.3 24
int lo0
ip add 3.3.3.3 24
ip route-static 192.168.12.0 24 192.168.23.2

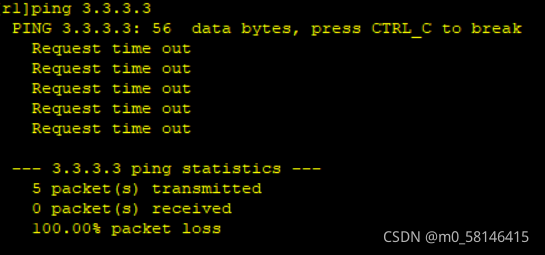

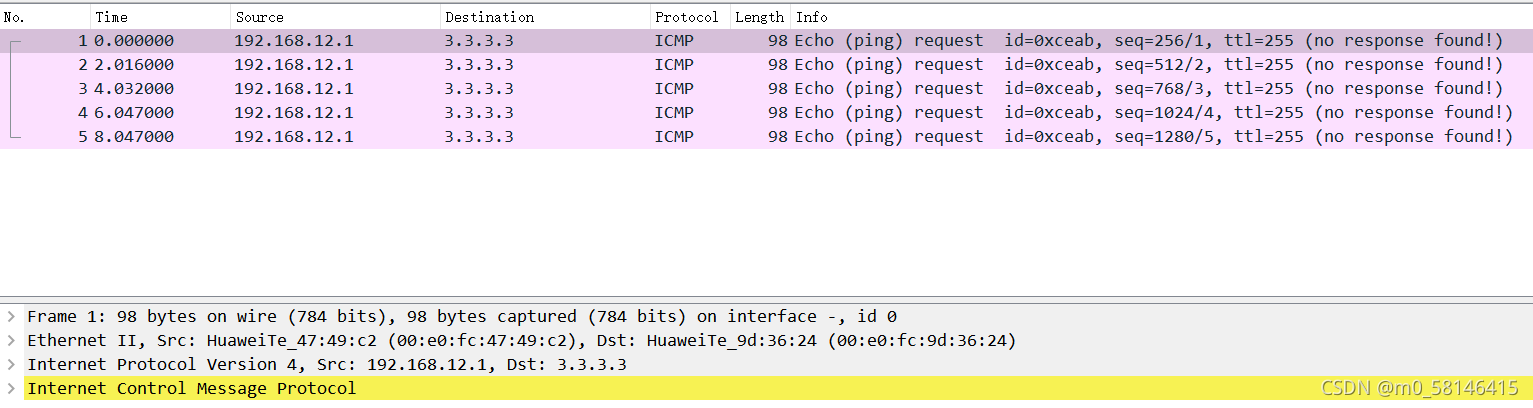

3.数据抓包——ping 目的地址

  实验二:只关联出接口
那么路由器会认为该报文目的地址终端与该接口是同一网段，因此在以太网链路中直接ARP请求报文目的地址对应的MAC，如果对端设备接口没有arp-proxy enable，将导致传输失败。

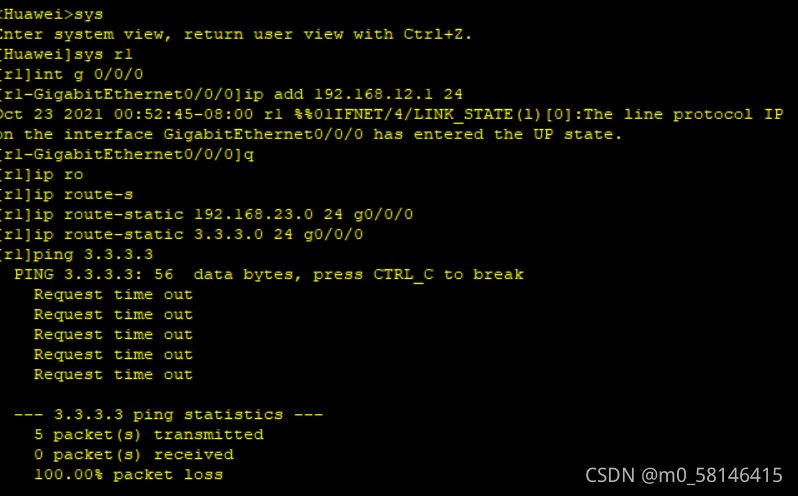

 所以只关联出接口需先在r2 g0/0/0接口输入arp-proxy enable

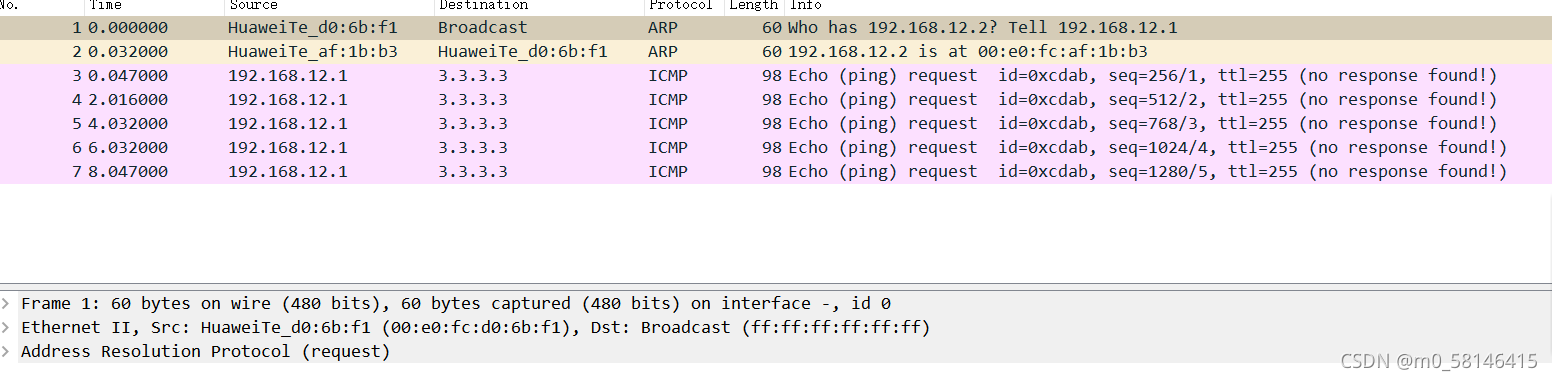

 再在r1上ping 3.3.3.3，进行抓包
