UML图——用例图

文章目录

• 什么是UML
• 用例图
  • 组成元素
  • 参与者与用例之间的关系
  • 用例图实例

什么是UML

统一建模语言(Unified Modeling Language，UML)是一种为面向对象系统的产品进行说明、可视化和编制文档的一种标准语言，是非专利的第三代建模和规约语言。UML是面向对象设计的建模工具，独立于任何具体程序设计语言。

用例图

   组成元素

（1）参与者——与应用程序或系统进行交互的用户、组织或外部系统。用一个小人表示（参与者可以是人或物）。

(2)用例——对系统提供的服务进行描述。用椭圆表示。



 （3）参与者与用例之间的关系

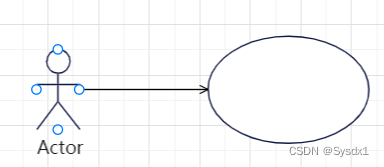

    a:关联关系——参与者与用例之间的通信，也成为关联或通信关系。

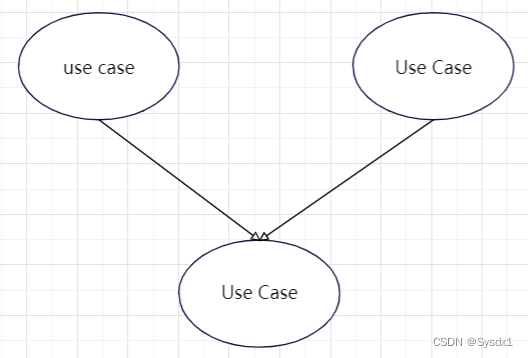

b:泛化关系

         子用例继承了父用例所有的结构、行为和关系，是父用例的一种特殊形式。

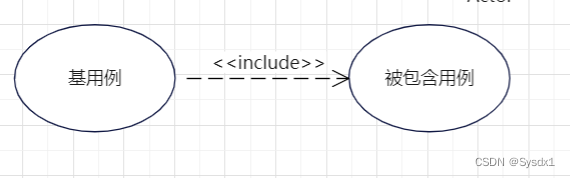

c:包含关系

        包含关系描述的是一个用例需要某种功能，而该功能被另外一个用例定义，那么在用例的执行过程中，就可以调用已经定义好的用例。表示符号：<<include>>

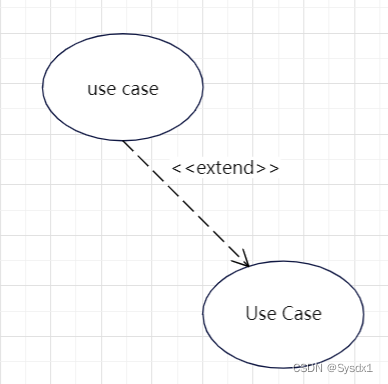

d:扩展关系

        用一个用例（可选）扩展另一个用例（基本例）的功能，将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。表示符号：<<extend>>。

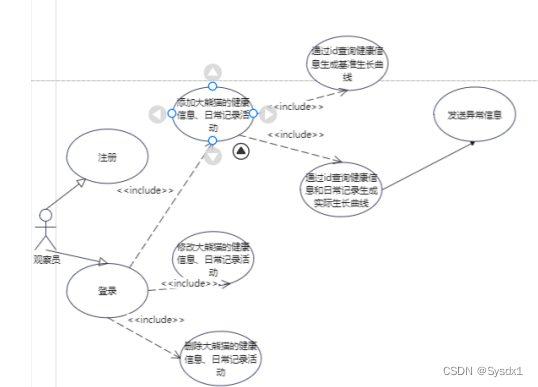

实例

 如有错误地方，欢迎大家来提醒。
