不能错过！低功耗4G模组：tcs3472颜色传感器示例

今天我们学习低功耗4G模组Air780EP的LuatOS开发tcs3472示例，一起学起来吧~

1、简介

tcs3472颜色传感器能够读取照射到的物体的RGB三种数值，从而识别颜色

关联文档和使用工具：

LuatOS 固件获取

tcs3472 颜色传感器接口说明

Luatools下载调试工具

2、材料准备

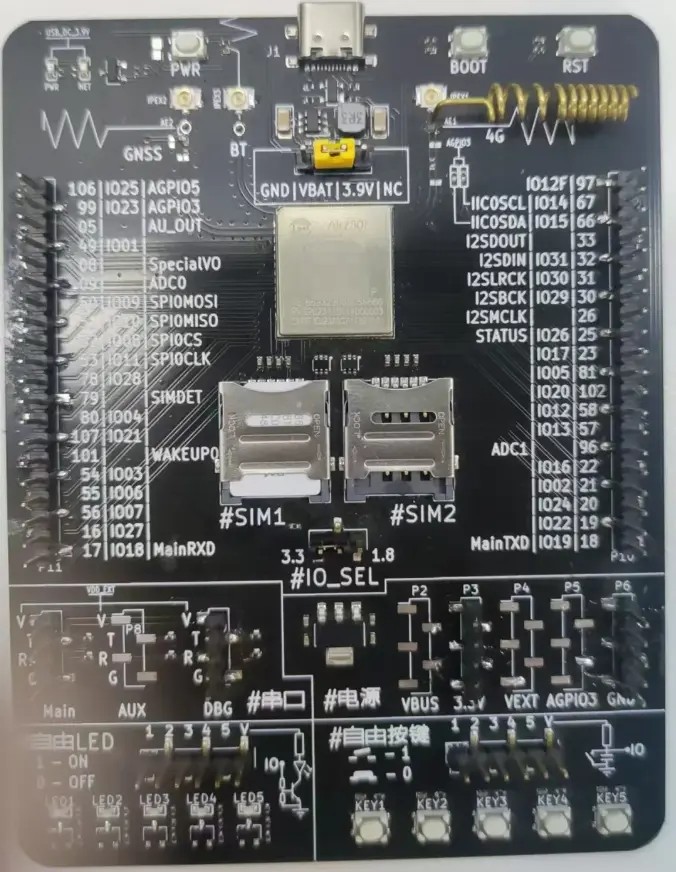

2.1 Air780EP开发板一套

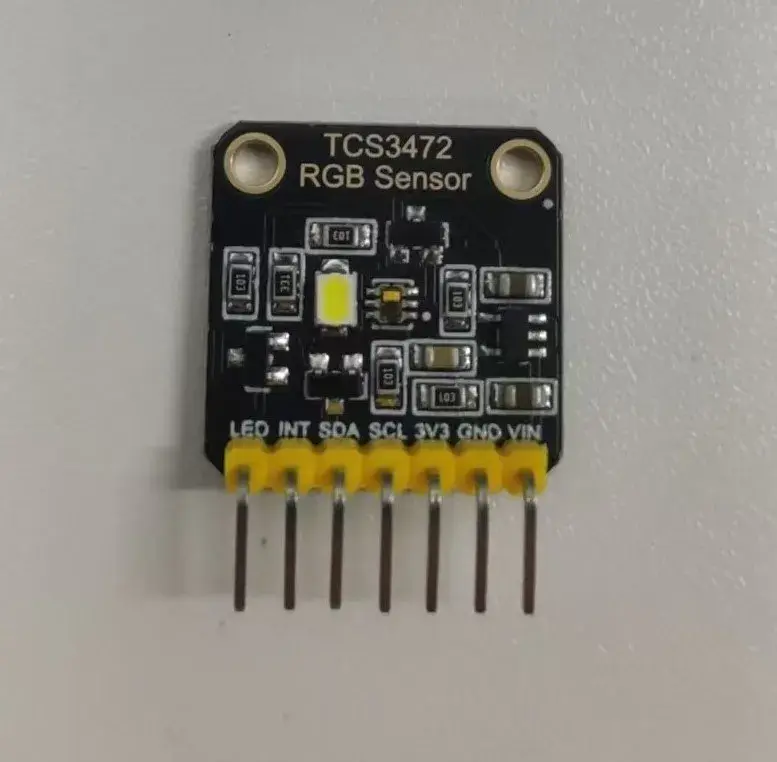

2.2 tcs3472模块一个

3、程序介绍

API说明

tcs3472初始化

tcs3472.init(i2c_id)

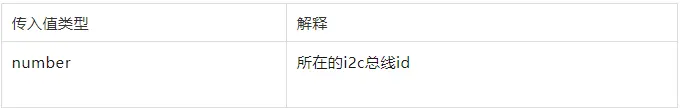

参数

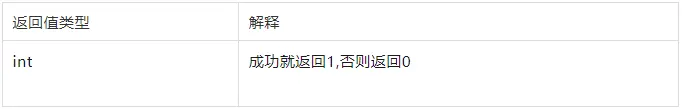

返回值

获取RGB的数据

tcs3472.get_rgb()

参数

无

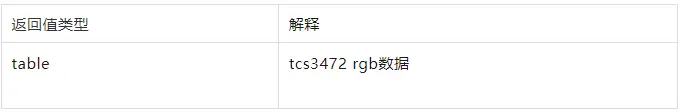

返回值

获取lux的数据

tcs3472.get_lux()

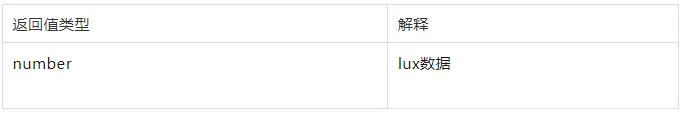

参数

返回值

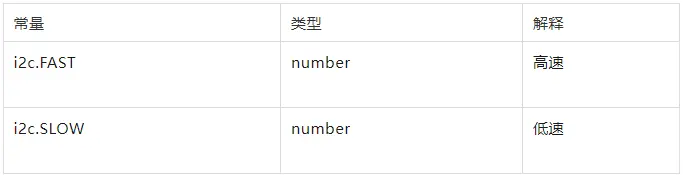

常量

i2c初始化

i2c.setup(id, speed, pullup)

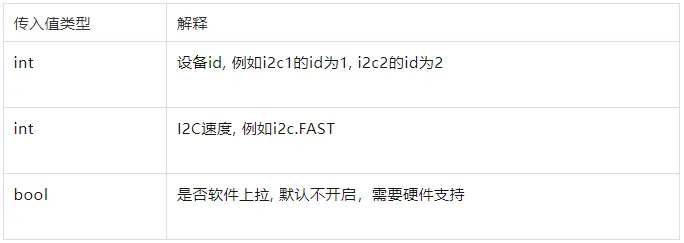

参数

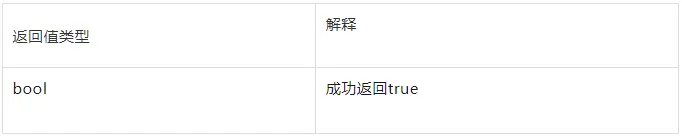

返回值

4、实现示例

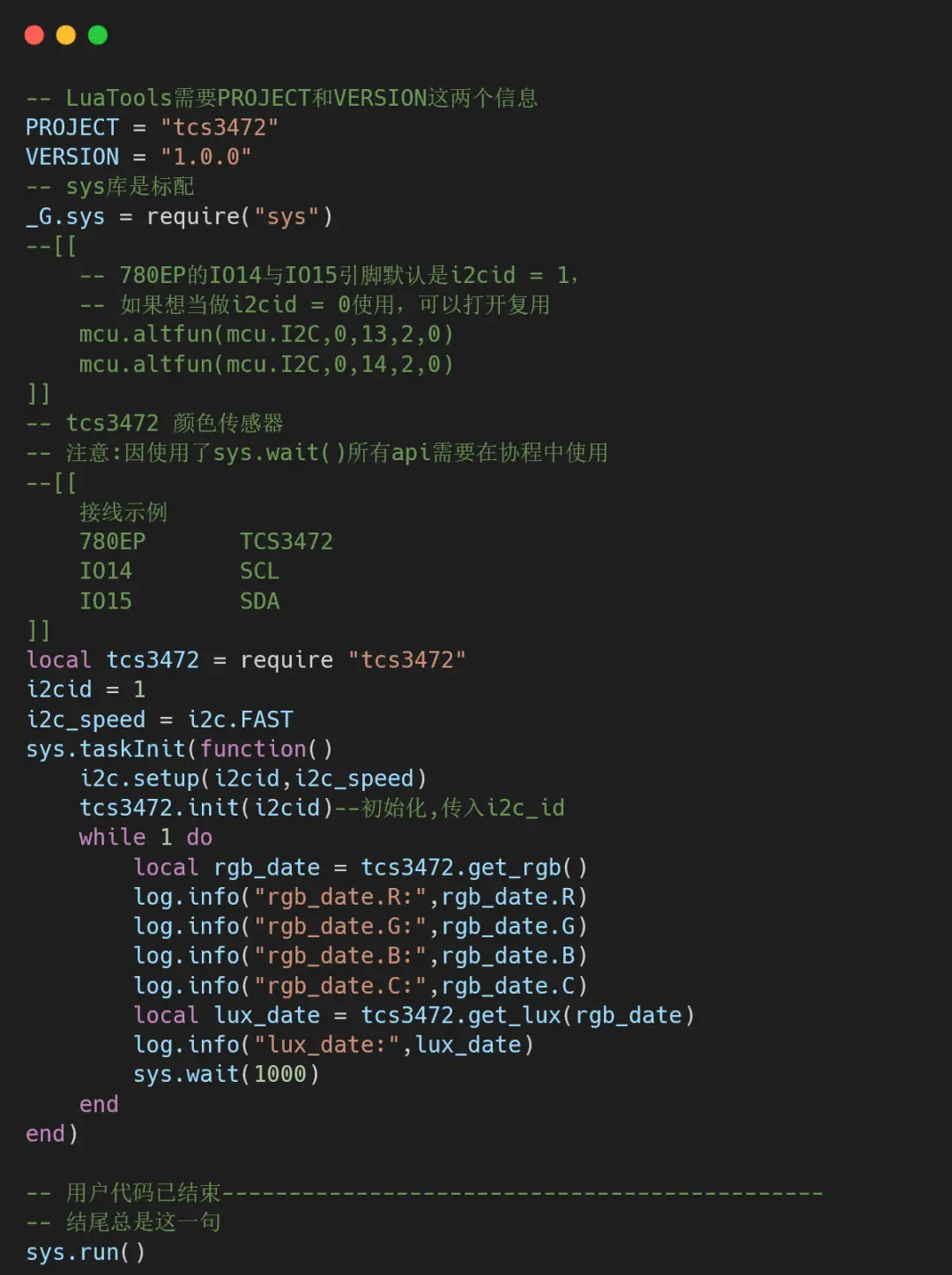

main.lua中程序实例

4.1 创建一个Task协程

sys.taskInit(function() end)

4.2 初始化i2c

-- 初始化i2c1，传入id号和速度 i2c.setup(i2cid,i2c_speed) -- id正确就一定成功 -- 如需判断i2c id是否合法, 请使用 i2c.exist 函数

4.3 初始化tcs3472

tcs3472.init(i2cid)--初始化,传入i2c_id

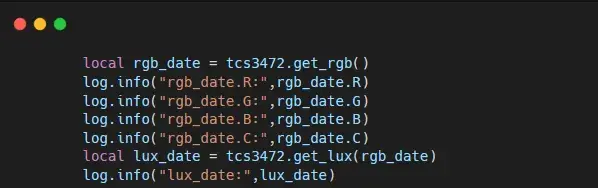

4.4 读取rgb和lux值并打印

5、效果展示

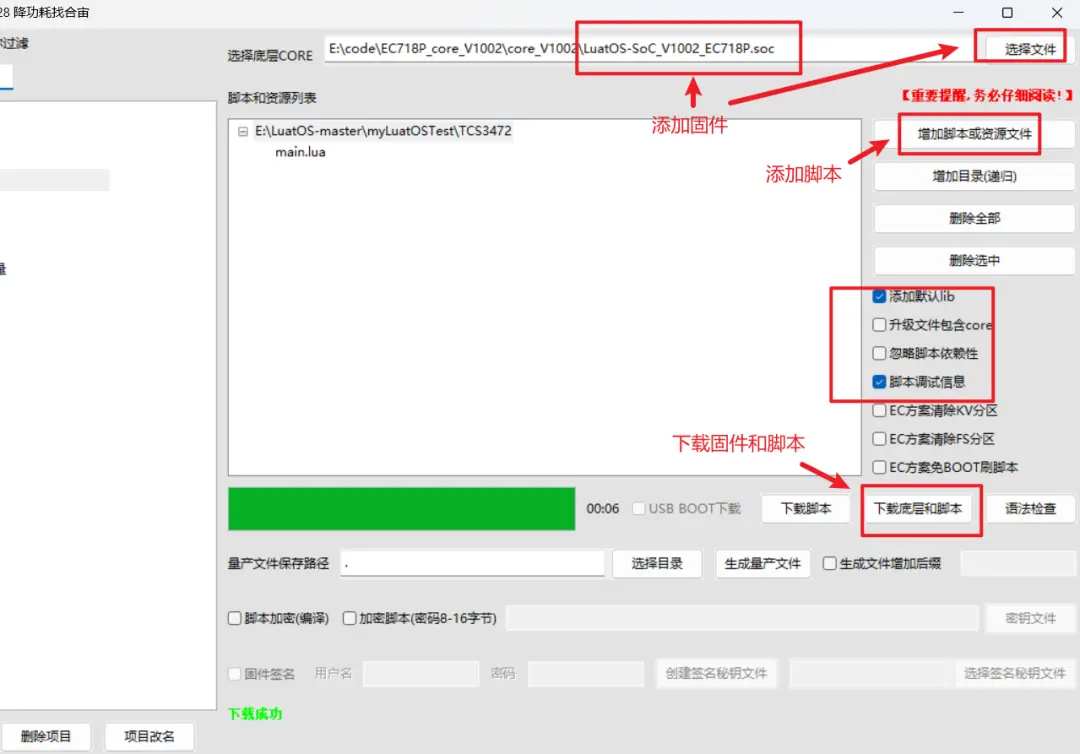

5.1下载固件和脚本

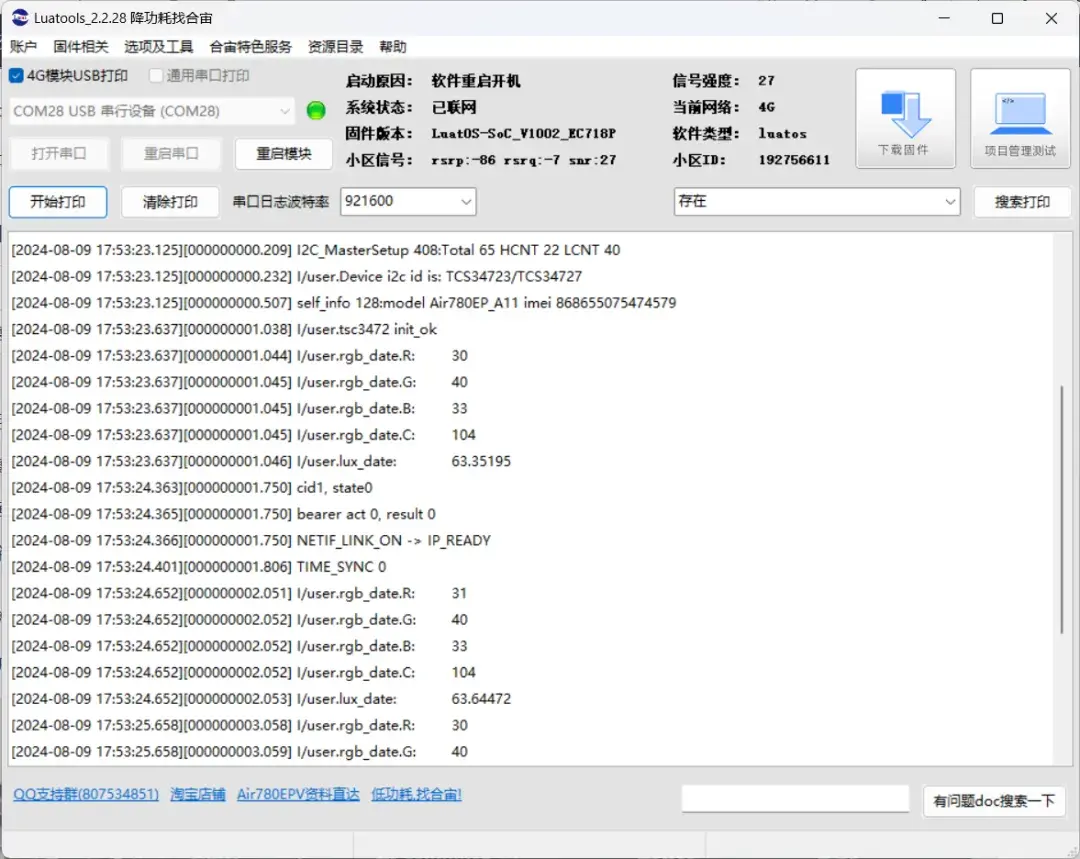

5.2 在Luatools工具中查看效果

今天就分享到这里了~
