STM32_GPIO

1、什么是GPIO

        GPIO，即General Purpose Input Output（通用输入输出）简称IO口也叫总线扩展器，GPIO口是由引脚，功能寄存器组成，不同的架构中的GPIO封装不同，所使用的引脚数与寄存器数不同，具体可以参考芯片手册里的GPIO篇。

        GPIO的作用是用来控制连接在此GPIO口上的外设，我们一般通过观察原理图找到当前板子的GPIO口引出在哪个口上或者排针上，我们把我们的外设接到上面去就可以通过GPIO与这个外设进行交互控制，在驱动层我们通过读写GPIO口中的功能寄存器来改变连接在此GPIO上的外设状态。

2、GPIO基本结构

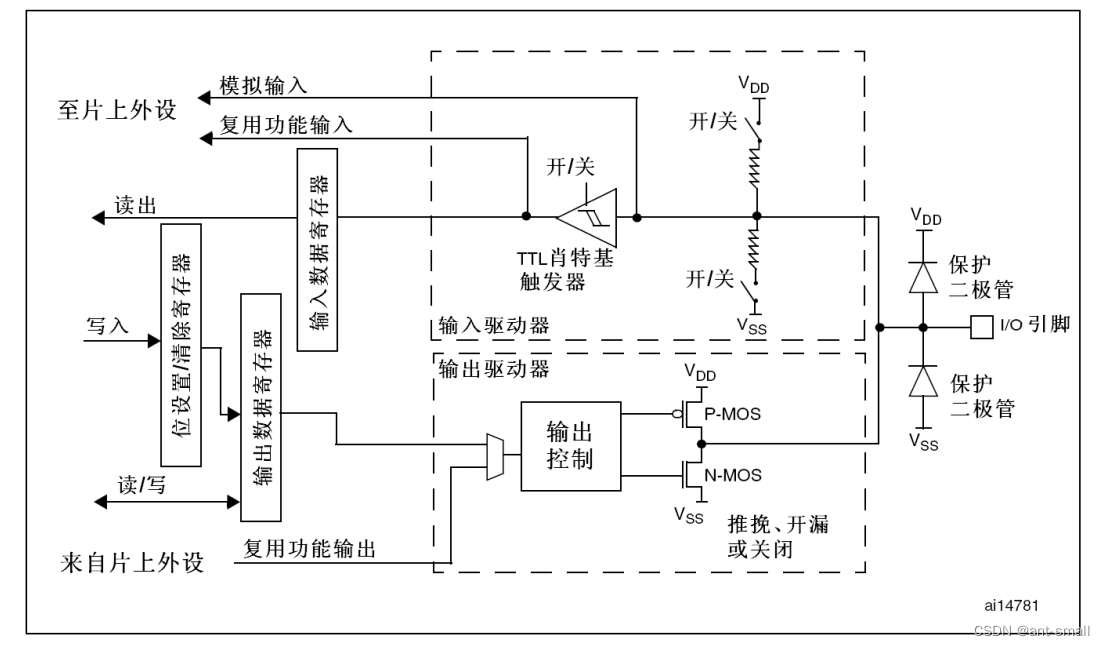

        该结构图来自STM32F10xxx，不同芯片的结构可能有所不同。

        从上面结构图可以看出STM32F10xxx系列GPIO是由三个寄存器以及“TTL肖特基触发器、二极管、P-MOS管和N-MOS管”组成。

        同时，在系统总线上桥接了两条线，一条是APB1，另一条是APB2，GPIO是挂载在APB2上的外设。

3、GPIO中电子器件的作用

        输出数据寄存器：此寄存器的值会通过输出驱动器输出，其中指定位用于决定使用P-MOS还是N-MOS，有些位表示输出高低电平，如寄存器是4位的，其中0-2位代表输出模式，第3位表示输出电平信号，数字信号1则高电平，数字信号0则低电平。
