鸿蒙开发响应式布局

响应式布局

响应式布局

自适应布局可以保证窗口尺寸在【一定范围内变化】时，页面的显示是正常的。但是将窗口尺寸【变化较大】时（如窗口宽度从400vp变化为1000vp），仅仅依靠自适应布局可能出现图片异常放大或页面内容稀疏、留白过多等问题，此时就需要借助响应式布局能力调整页面结构。

响应式布局是指页面内的元素可以根据特定的特征（如窗口宽度、屏幕方向等）自动变化以适应外部容器变化的布局能力。

响应式布局中最常使用的特征是窗口宽度，可以将窗口宽度划分为不同的范围（下文中称为断点）。当窗口宽度从一个断点变化到另一个断点时，改变页面布局（如将页面内容从单列排布调整为双列排布甚至三列排布等）以获得更好的显示效果。

三种响应式布局能力：

响应式布局能力	简介
断点	将窗口宽度划分为不同的范围（即断点），监听窗口尺寸变化，当断点改变时同步调整页面布局。
媒体查询	媒体查询支持监听窗口宽度、横竖屏、深浅色、设备类型等多种媒体特征，当媒体特征发生改变时同步调整页面布局。
栅格布局	栅格组件将其所在的区域划分为有规律的多列，通过调整不同断点下的栅格组件的参数以及其子组件占据的列数等，实现不同的布局效果。

断点

断点以应用窗口宽度为切入点，将应用窗口在宽度维度上分成了几个不同的区间即不同的断点，在不同的区间下，开发者可根据需要实现不同的页面布局效果。

断点名称	取值范围（vp）	设备
xs	[0, 320）	手表等超小屏
sm	[320, 600)	手机竖屏
md	[600, 840)	手机横屏，折叠屏
lg	[840, +∞)	平板，2in1 设备

系统提供了多种方法，判断应用当前处于何种断点，进而可以调整应用的布局。常见的监听断点变化的方法如下所示：

• 获取窗口对象并监听窗口尺寸变化
• 通过媒体查询监听应用窗口尺寸变化
• 借助栅格组件能力监听不同断点的变化

通过窗口对象，监听窗口尺寸变化

在 EntryAbility 中添加监听

import window from '@ohos.window'
import display from '@ohos.display'
import UIAbility from '@ohos.app.ability.UIAbility'

export default class EntryAbility extends UIAbility {
  private windowObj?: window.Window
  private curBp: string = ''
  //...
  // 根据当前窗口尺寸更新断点
  private updateBreakpoint(windowWidth: number) :void{
    // 将长度的单位由px换算为vp
    let windowWidthVp = windowWidth / display.getDefaultDisplaySync().densityPixels
    let newBp: string = ''
    if (windowWidthVp < 320) {
      newBp = 'xs' // 超小屏
    } else if (windowWidthVp < 600) {
      newBp = 'sm' // 小屏
    } else if (windowWidthVp < 840) {
      newBp = 'md' // 中屏
    } else {
      newBp = 'lg' // 大屏
    }
    if (this.curBp !== newBp) {
      this.curBp = newBp
      // 使用状态变量记录当前断点值
      AppStorage.setOrCreate('currentBreakpoint', this.curBp)
    }
  }

  onWindowStageCreate(windowStage: window.WindowStage) :void{
    windowStage.getMainWindow().then((windowObj) => {
      this.windowObj = windowObj
      // 获取应用启动时的窗口尺寸
      this.updateBreakpoint(windowObj.getWindowProperties().windowRect.width)
      // 注册回调函数，监听窗口尺寸变化
      windowObj.on('windowSizeChange', (windowSize)=>{
        this.updateBreakpoint(windowSize.width)
      })
    });
   // ...
  }

  //...
}

媒体查询

媒体查询

媒体查询常用于下面两种场景：

1. 针对设备和应用的属性信息（比如显示区域、深浅色、分辨率），设计出相匹配的布局。
2. 当屏幕发生动态改变时（比如分屏、横竖屏切换），同步更新应用的页面布局。

断点工具封装

/*
 定义一个接口类型
 键: 断点值
 值: 泛型
*/
declare interface BreakPointTypeOption<T> {
  xs?: T
  sm?: T
  md?: T
  lg?: T
  xl?: T
  xxl?: T
}

/*
 对外导出一个类
 在实例化的时候接收一个泛型
*/
export class BreakPointType<T> {
  // 选项对象
  options: BreakPointTypeOption<T>

  constructor(option: BreakPointTypeOption<T>) {
    this.options = option
  }

  getValue(currentBreakPoint: string) {
    if (currentBreakPoint === 'xs') {
      return this.options.xs
    } else if (currentBreakPoint === 'sm') {
      return this.options.sm
    } else if (currentBreakPoint === 'md') {
      return this.options.md
    } else if (currentBreakPoint === 'lg') {
      return this.options.lg
    } else if (currentBreakPoint === 'xl') {
      return this.options.xl
    } else if (currentBreakPoint === 'xxl') {
      return this.options.xxl
    } else {
      return undefined
    }
  }
}

示例代码：根据不同断点改变颜色

// 1. 导入BreakPointType
import { BreakPointType } from 'xxx'

@entry
@Component
struct ComB {
  // 2. 通过 AppStorage 获取断点值
  @StorageProp('currentBreakpoint') currentBreakpoint: CurrentBreakpoint = 'xs'

  build() {
    Column() {
      Text(this.currentBreakpoint)
    }
    .width(200)
    .height(200)
    .backgroundColor(
      // 3. 实例化 设置不同断点的取值，并通过 getValue 根据当前断点值对应的值
      new BreakPointType({
        xs: Color.Red,
        sm: Color.Yellow,
        md: Color.Blue,
        lg: Color.Green
      }).getValue(this.currentBreakpoint)
    )
  }
}

栅格布局 Grid

栅格组件的本质是：将组件划分为有规律的多列，通过调整【不同断点】下的【栅格组件的列数】，及【子组件所占列数】实现不同布局

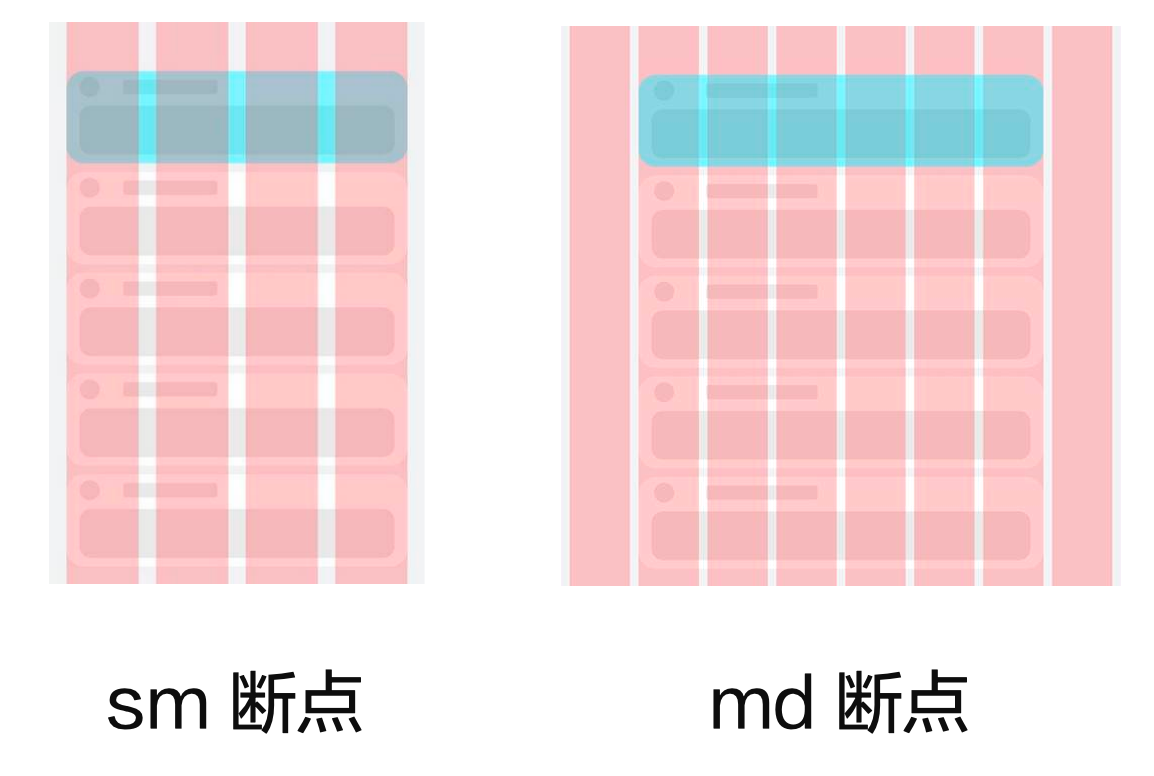

比如：

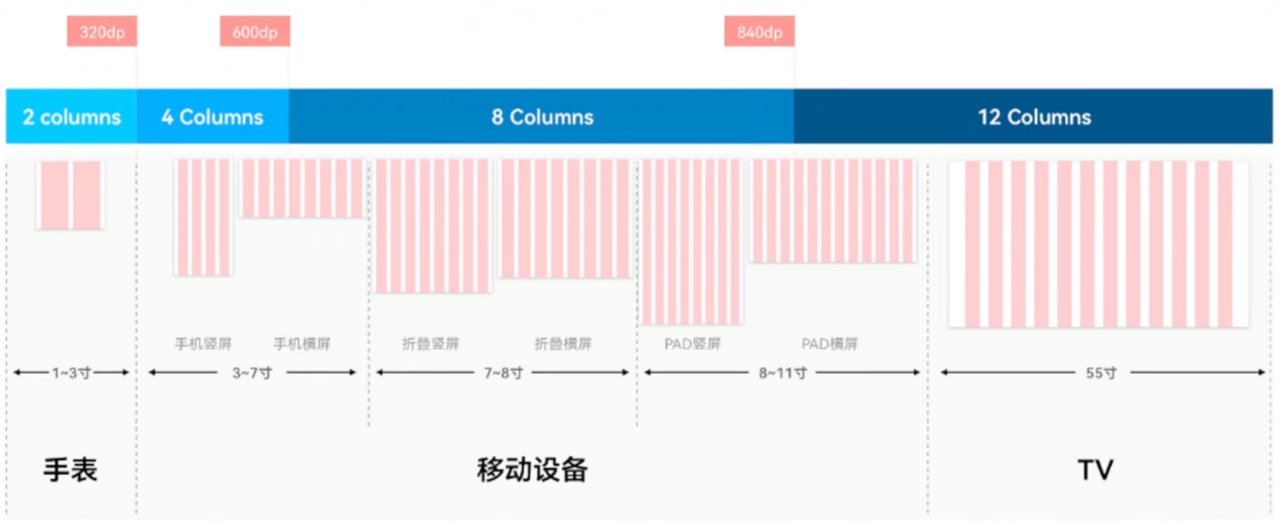

参考栅格列数设置:

核心用法

GridRow(){} 和 Gridclo(){}自带断点属性

// 行
GridRow(属性){
  // 列
  GridCol(属性){

  }
}

示例代码：根据不同断点设置列数

@Entry
@Component
struct Demo12 {
  @State currentBreakPoint: string = ''

  build() {
    Column() {
      // GridRow 默认支持 4 个断点
      //  xs:(0vp<=width<320vp) 智能穿戴，比如手表
      //  sm:(320vp<=width<600vp) 手机
      //  md:(600vp<=width<840vp) 折叠屏
      //  lg:(840vp<=width) 平板
      GridRow({
        breakpoints: {
          value: ['320vp', '600vp', '840vp']
        },
        gutter: 10, // 子项之间的间距
        // columns: 12, // 设置一行的总列数, 默认: 一行12列
        // 可以根据断点值, 设置每一行的列数
        columns: {
          xs: 2, // 超小屏, 比如: 手表
          sm: 4, // 小屏幕, 比如: 手机竖屏
          md: 8, // 中等屏幕, 比如: 折叠屏, 手机横屏
          lg: 12, // 大屏幕, 比如: pad
        }
      }) {
        ForEach(Array.from({ length: 2 }), (item: string, index: number) => {
          GridCol({
            // 设置一列占得份数
            // span: 2,
            // 支持不同断点分别设置不同的占用列数
            span: {
              xs: 1,
              sm: 1,
              md: 1,
              lg: 1
            },
            // offset 偏移列数 默认为 0
            // offset: 1, // 偏移一列
            // 支持不同断点分别设置偏移不同的列数
            offset: {
              sm: 1
            }
          }) {
            Text(index.toString())
          }
          .height(100)
          .border({ width: 1, color: Color.Black })
        })
      }
      .width('90%')
      .height('90%')
      .border({ width: 1, color: Color.Orange })
      // 断点发生变化时触发回调
      .onBreakpointChange((breakPoint) => {
        console.log('breakPoint', breakPoint)
        this.currentBreakPoint = breakPoint
      })

      Text(`断点值: ${this.currentBreakPoint}`)
        .fontSize(30)
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#dcdfe8')
  }
}
