异步fifo读空、写满分析(附完整异步fifo代码)

一、fifo介绍

  FIFO 是 First-In, First-Out 的缩写,即“先进先出”,是一种常见的数据结构,类似于排队服务。在 FIFO 结构中,最先进入的数据项首先被取出,后进入的数据项则会在队列中等待。
  FIFO 在计算机科学和电子工程中被广泛使用,用于数据存储和传输。以下是 FIFO 的一些特点和应用领域:

  1. 特点

    • 数据按照先进先出的顺序进行存储和检索。
    • 支持两个基本操作:入队(enqueue)将数据放入队列尾部,出队(dequeue)从队列头部取出数据。
    • FIFO 可以用数组或链表等数据结构来实现。
  2. 应用领域

    • 数据缓冲:FIFO 用于临时存储数据,例如在数据传输中平衡发送者和接收者之间的速度差异。
    • 任务调度:在操作系统中,FIFO 可用于调度任务执行顺序,确保按照提交顺序执行任务。
    • 硬件设计:在电子工程中,FIFO 经常用于在不同速度的系统之间传输数据,如存储器和外设之间的数据传输。
  3. 实际应用

    • 计算机网络中的数据包传输;
    • 操作系统中的进程调度;
    • 缓存控制器中的数据暂存等。
        总的来说,FIFO 是一种简单而有效的数据结构,可用于多种应用场景,通过保持数据的顺序性,确保了数据的正确性和完整性。

二、fifo的读空和写满

  在使用 FIFO(First-In, First-Out)队列时,有两种常见的情况需要特别注意,即"读空"和"写满":
  读空(Read Empty):读空表示在尝试从 FIFO 队列中读取数据时,队列已经为空的状态。这意味着没有可用的数据项供读取,如果此时再尝试读取数据,将导致读取操作失败或者返回空值。处理读空状态的方法通常包括等待新数据到达(阻塞式读取)、返回特定值(如错误代码)或者执行其他适当的错误处理逻辑。
  写满(Write Full):写满表示在尝试向 FIFO 队列中写入数据时,队列已经达到了最大容量,无法再写入新数据的状态。如果继续尝试写入数据,可能导致写入操作失败或者丢失数据。处理写满状态的方法通常包括等待队列中的数据被消费(阻塞式写入)、返回特定值(如错误代码)或者执行其他适当的错误处理逻辑。
  理解读空和写满的概念对于正确地处理 FIFO 队列非常重要。在实际应用中,可以通过监视读取和写入操作的返回状态(如返回值或错误码)来判断队列是否处于读空或写满状态,并根据情况采取相应的处理措施。合理处理读空和写满状态有助于确保数据的完整性和系统的稳定性。

同步fifo的读空和写满

  对于同步fifo来说,读和写工作在一个时钟域,可以通过一个计数器来判断空满。
当同步FIFO写入一次数据,计数器加1。
当同步FIFO读出一次数据,计数器减1。
这时就可以通过计数器的值来判断空满,当计数器的值为0,则表示同步FIFO中没有可读的数据,此时同步FIFO为空。
当计数器的值等于同步FIFO的深度时,则表示同步FIFO中已经写满了。

异步fifo的读空和写满

  异步fifo的读和写工作在不同的时钟域,因此无法通过计数器进行读空和写满的判断,需要用读指针和写指针来进行判断,后续会进行详细讲解。

三、异步fifo的读空和写满具体理解

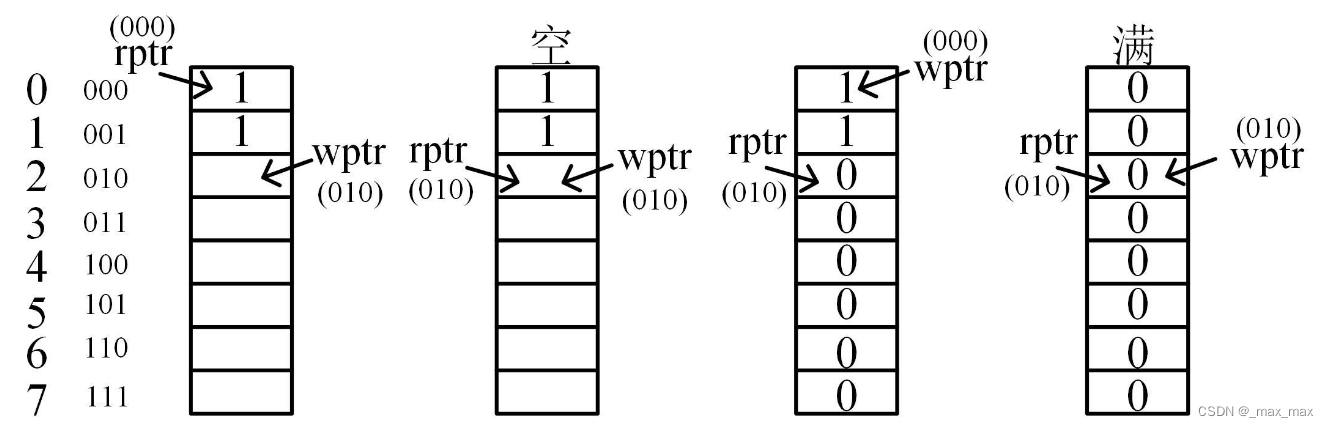

  通过比较写指针和读指针来判断空满,如下图所示,先对异步FIFO写入数据1,写两次,然后对异步FIFO读两次,把之前写进去的数据1都读出来,已经没有数据可读,所以此时异步FIFO处于空状态。注意此时写指针和读指针相等,都是指向地址为2的存储空间。
  然后对异步FIFO写数据0,写6次,此时写指针重新指向地址0所对应的存储空间,此时的状态不是满状态,因为之前写入两次数据1已经被读出,此时地址0和地址1还是可以写入数据的,再对异步FIFO写数据0,写两次,此时异步FIFO中所有的存储空间都写入数据,并且没有一个数据是被读出过的,所以此时是满状态,此时也是写指针和读指针相等。
  所以可以总结当读指针追上写指针时,异步FIFO处于空状态。写指针追上读指针时,异步FIFO处于满状态。但是这种方法处理后,仍然有一个问题就是读写指针相等时,难以区分是空状态还是满状态。
在这里插入图片描述
  因此需要多引入1位来判断是读指针追上写指针还是写指针追上读指针,对于上图中的fifo,深度为8,本来需要3位就可以描述读指针和写指针,这里需要变成4位来描述读指针和写指针,FIFO的深度决定了指针扩展前的宽度,而这扩展的一位与FIFO深度无关,是为了标志指针多转了一圈。
  因此,当读写指针完全相同时,此时FIFO为空状态。
  当读写指针最高位不同,其余位宽相同时,FIFO为满状态。

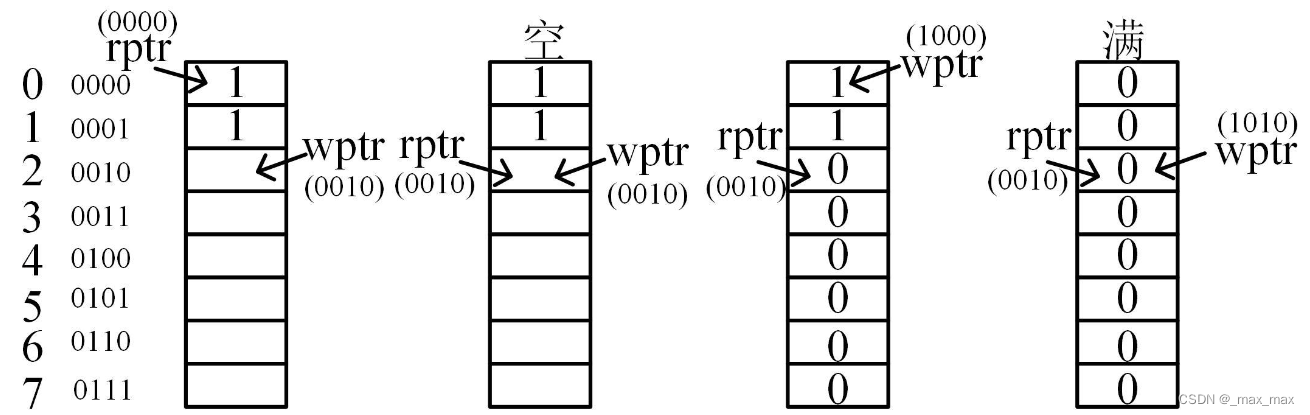

  用扩展指针的方式分析上面的例子,如下图所示,空状态时,rptr=0010,wptr=0010,读写指针完全相同,为空状态。满状态时,rptr=0010,wptr=1010,读写指针最高位不同,其余位宽相同,为满状态。
在这里插入图片描述
  经过指针扩展,可以进行空满检测。但是异步FIFO读写时钟不同,而读写指针又是分属各自的时钟域,在进行空满检测的时候,是需要将读写指针进行跨时钟域处理的,即读指针跨时钟到写指针,写指针跨时钟到读指针。
  在跨时钟域时,使用二进制的方式很容易出现错误,容易出现亚稳态,相邻二进制地址变化时,不止一位发生变化。比如写指针从0111到1000跳变时,4位地址都可以发生改变,这样读时钟在进行写指针同步后得到的写指针可能是0000~1111中任意一个值,这些都是不可控的,出错的概率非常大,因此需要引入格雷码。

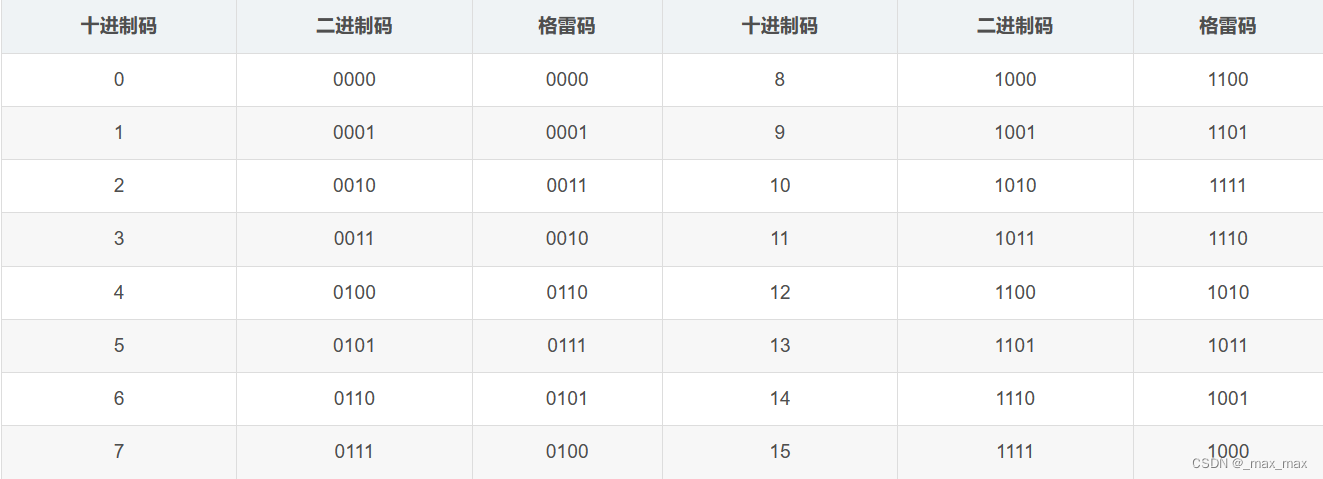

  格雷码对于相邻的数每次只变化一位,这样就大大的降低了亚稳态出现的概率。常用的格雷码和二进制码之间的转换关系如下表所示:
在这里插入图片描述
  可以观察到,对于二进制码来说,当fifo深度为8时,低三位用来表示读和写的指针的位置,最高位(即第3位)用来判断读空和写满,而对于格雷码来说是要用高两位(即第3位和第2位)来判断读空和写满。当读和写指针的所有位都相同时,判断为读空;当读和写指针的高两位不同,低两位相同时,判断为写满。

四、Verilog实现

架构

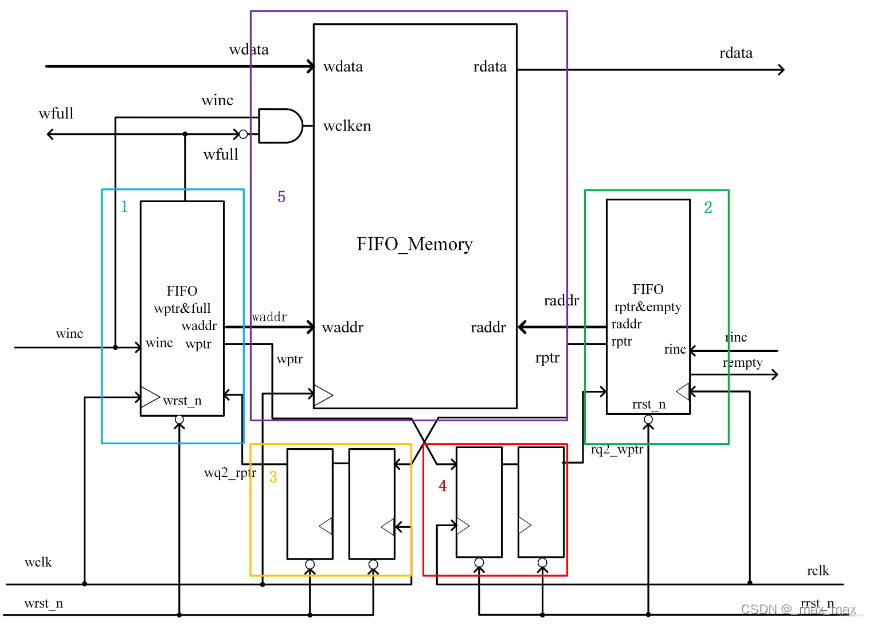

  异步fifo的内部电路架构如下图所示:
在这里插入图片描述
异步FIFO的内部电路主要分为5个部分,会在下面部分一一详细介绍。在这里主要介绍一下内部的信号。
wptr为写指针,写指针的位数比写地址多一位。
rptr为读指针,读指针的位数比读地址多一位。
waddr为写地址,为具体把数据写入FIFO_Memory的地址。
raddr为读地址,为具体读出FIFO_Memory中数据的地址。
wq2_rptr为将读指针同步到写时钟域的信号。
rq2_wptr为将写指针同步到读时钟域的信号。

写指针、写满信号和写地址产生模块

Verilog代码如下:

 module wptr_wfull #(
                               parameter ADDRSIZE=4)
                       (
                        input                                        winc,
                        input                                        wclk,
                        input                                        wrst_n,
                        input         [ADDRSIZE:0]                   wq2_rptr,
                        output reg                                   wfull,
                        output reg    [ADDRSIZE:0]                   wptr,
                        output        [ADDRSIZE-1:0]                 waddr
                        );
                        wire              full_value;
                        wire [ADDRSIZE:0] wbinnext , wgraynext;
                        reg  [ADDRSIZE:0] wbin;
              //写地址产生
              assign wbinnext=wbin+(winc&!wfull);
              always@(posedge wclk or negedge wrst_n)
              begin
                       if(wrst_n==1’b0)
                            wbin<=0;
                       else
                           wbin<=wbinnext;
              end
              assign waddr=wbin[ADDRSIZE-1:0];

              //写指针产生
              assign wgraynext=wbinnext^(wbinnext>>1);
              always @(posedge wclk or negedge wrst_n)
              begin
                       if(wrst_n==1’b0)
                             wptr <=0;
                       else
                             wptr<=wgraynext;
              end

              //满信号产生
              assign  full_value=wgraynext == ({~wq2_rptr[ADDRSIZE:ADDRSIZE-1],wq2_rptr[ADDRSIZE-2:0]});
              always@(posedge wclk or negedge wrst_n)
              begin
                   if(wrst_n==1’b0)
                       wfull<=1’b0;
                  else
                      wfull<=full_value;
             end
             endmodule

读指针、读空信号和读地址产生模块

Verilog代码如下:

     module rptr_rempty #(
                               parameter ADDRSIZE=4)
                     (
                        input                                        rinc,
                        input                                        rclk,
                        input                                        rrst_n,
                        input        [ADDRSIZE:0]                    rq2_wptr,
                        output reg                                   rempty,
                        output reg   [ADDRSIZE:0]                    rptr,
                        output       [ADDRSIZE-1:0]                  raddr
                        );
                       wire empty_value;
                       wire [ADDRSIZE:0] rbinnext , rgraynext;
                       reg  [ADDRSIZE:0] rbin;

                     //读地址产生
                     assign rbinnext=rbin+(rinc&!rempty);
                     always@(posedge rclk or negedge rrst_n)
                     begin
                             if(rrst_n ==1’b0)
                                 rbin <=0;
                             else
                                 rbin <=rbinnext;
                     end
                     assign raddr=rbin[ADDRSIZE-1:0];

                   //读指针产生
                     assign rgraynext=rbinnext^(rbinnext>>1);
                     always@(posedge rclk or negedge rrst_n)
                     begin
                             if(rrst_n ==1’b0)
                                 rptr <=0;
                             else
                                 rptr<=rgraynext;
                      end

                      //空信号产生
                      assign  empty_value=rgraynext == rq2_wptr;
                      always@(posedge rclk or negedge rrst_n)
                      begin
                            if(rrst_n==1’b0)
                               rempty<=1’b0;
                            else
                               rempty<=empty_value;
                      end
                 endmodule

读指针同步模块

Verilog代码如下:

           module sync_r2w #(
                               parameter ADDRSIZE=4)
                             (
                                   input                       wclk,
                                   input                       wrst_n,
                                   input       [ADDRSIZE:0]    rptr,
                                   output reg  [ADDRSIZE:0]    wq2_rptr
                       );

           reg [ADDRSIZE:0] wq1_rptr;
           always@(posedge wclk or negedge wrst_n)
           begin
                if(wrst_n==1’b0)
                                  {wq2_rptr, wq1_rptr}<=2’b0;
                else
                                  {wq2_rptr, wq1_rptr}<= {wq1_rptr, rptr} ;
            end
            endmodule

写指针同步模块

  module sync_w2r #(
                               parameter ADDRSIZE=4)
                     (
                        input                                    rclk,
                        input                                    rrst_n,
                        input         [ADDRSIZE:0]               wptr,
                        output reg    [ADDRSIZE:0]               rq2_wptr
                       );
     reg [ADDRSIZE:0] rq1_wptr;
     always@(posedge rclk or negedge rrst_n)
     begin
          if(rrst_n==1’b0)
             {rq2_wptr, rq1_wptr}<=2’b0;
          else
             {rq2_wptr, rq1_wptr}<= {rq1_wptr, wptr};
     end
     endmodule

数据存储模块

         module fifomem #(
                               parameter ADDRSIZE=4,
                               parameter DATASIZE=8)
                     (
                        input                                   winc,
                        input                                   wclk,
                        input                                   wfull,
                        input   [ADDRSIZE-1:0]   waddr , raddr,
                        input   [DATASIZE-1:0]   wdata ,
                        output  [DATASIZE-1:0]   rdata
                       );
                       localparam DEPTH=1<<ADDRSIZE;
                       reg [DATASIZE-1:0] mem [0:DEPTH-1];
                       assign rdata=mem[raddr];
                       always@(posedge wclk)
                       begin
                                if(! wfull & winc)
                                                  mem[waddr]<= wdata;
                       end
                       endmodule

顶层模块

         module afifo #(
                        parameter ADDRSIZE=4,
                        parameter DATASIZE=8)
                       (
                          input   wclk,
                          input   rclk,

                          input   wrst_n,
                          input   rrst_n,

                          input   winc,
                          input   rinc,

                         input    [DATASIZE-1:0]  wdata,

                         output   [DATASIZE-1:0]  rdata,

                         output   rempty,
                         output   wfull
                        );
                wire [ ADDRSIZE:0] wq2_rptr;
                wire [ ADDRSIZE:0] wptr;
                wire [ ADDRSIZE-1:0] waddr;

                wire [ ADDRSIZE:0] rq2_wptr;
                wire [ ADDRSIZE:0] rptr;
                wire [ ADDRSIZE-1:0] raddr;

                 wptr_wfull u1(
                               .winc(winc),
                               .wclk(wclk),
                               .wrst_n(wrst_n),
                               .wq2_rptr(wq2_rptr),
                               .wfull(wfull),
                               .wptr(wptr),
                               .waddr(waddr)
                               );
                rptr_rempty u2(
                               .rinc(rinc),
                               .rclk(rclk),
                               .rrst_n(rrst_n),
                               .rq2_wptr(rq2_wptr),
                               .rempty(rempty),
                               .rptr(rptr),
                               .raddr(raddr)
                        );
                  sync_r2w  u3(
                                .wclk(wclk),
                                .wrst_n(wrst_n),
                                .rptr(rptr),
                                .wq2_rptr(wq2_rptr)
                       );
                  sync_w2r u4(
                                .rclk(rclk),
                                .rrst_n(rrst_n),
                                .wptr(wptr),
                                .rq2_wptr(rq2_wptr)
                       );
                  fifomem u5(
                                .winc(winc),
                                .wclk(wclk),
                                .wfull(wfull),
                                .waddr(waddr),
                                .raddr(raddr),
                                .wdata(wdata),
                                .rdata(rdata)
                       );

          endmodule

Testbench

  module afifo_tb();
  reg        wclk;
  reg        rclk;
  reg        wrst_n;
  reg        rrst_n;
  reg        winc;
  reg        rinc;
  reg  [7:0] wdata;
  wire [7:0] rdata;
  wire       rempty;
  wire       wfull;

              afifo u6(
                       .wclk(wclk),
                       .rclk(rclk),
                       .wrst_n(wrst_n),
                       .rrst_n(rrst_n),
                       .winc(winc),
                       .rinc(rinc),
                       .wdata(wdata),
                       .rdata(rdata),
                       .rempty(rempty),
                       .wfull(wfull)
                       );

          initial begin                    //设置写时钟,写周期是20ns,50Mhz
                             wclk=0;
                             forever    #10     wclk=~wclk;
                    end

           initial begin                    //设置读时钟,读周期是10ns,100Mhz
                             rclk=0;
                             forever    #5      rclk=~rclk;
                    end

           initial begin

                           wrst_n=1'b0;     //写复位
                           rrst_n=1'b0;     //读复位
                            winc =1'b0;     //写无效
                            rinc =1'b0;     //读无效
                            wdata=0;        //初始写数据为0

                    #28     wrst_n=1'b1;    //松开写复位
                               rrst_n=1'b1;    //松开读复位
                            winc =1'b1;     //写有效
                            wdata=1;        //输入数据为1
                            @(posedge wclk);//写入数据

                            repeat(7)       //接着写入2,3,4,5,6,7,8这些数据
                                    begin
                                         #18;
                                         wdata=wdata+1'b1;
                                         @(posedge wclk);
                                     end
                     #18    wdata=wdata+1'b1;  //此时异步FIFO已经写满了,在往同步FIFO中写数据8
                                     //8这个数据不会被写进

                            @(posedge rclk);

                                #8      rinc=1’b1;      //读使能,写无效
                                            winc=1'b0;
                                @(posedge rclk);     //第一个读出的数为1
                                repeat(7)        //读取剩余的数
                                   begin
                                       @(posedge rclk);
                                   end
                                   #2;
                                     rinc=1‘b0;        //结束读操作

              end
endmodule

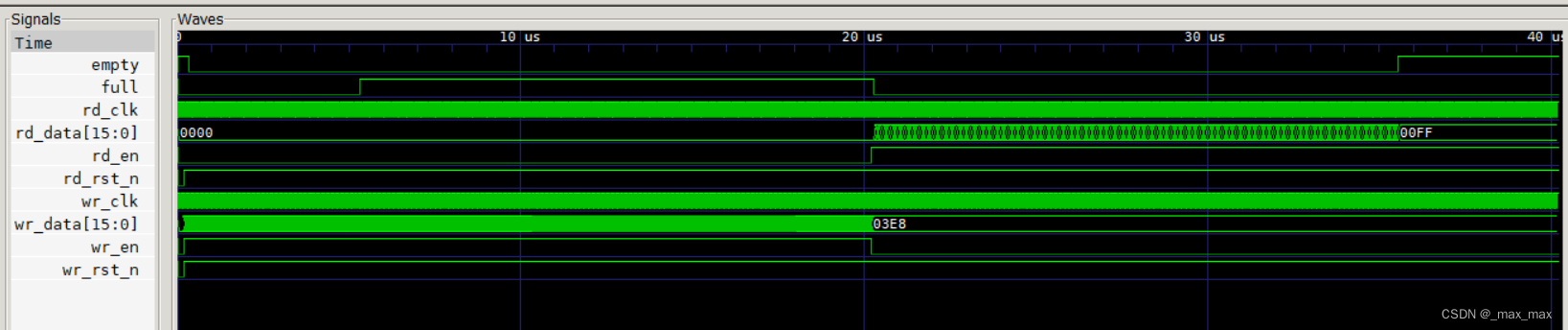

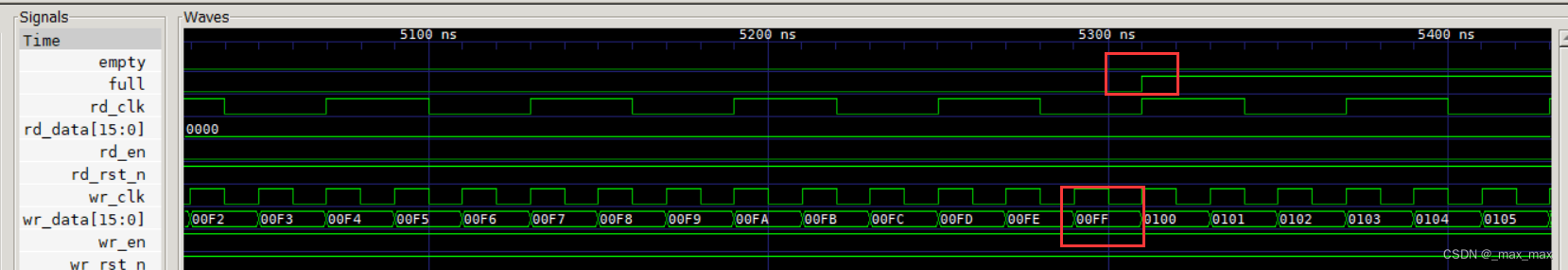

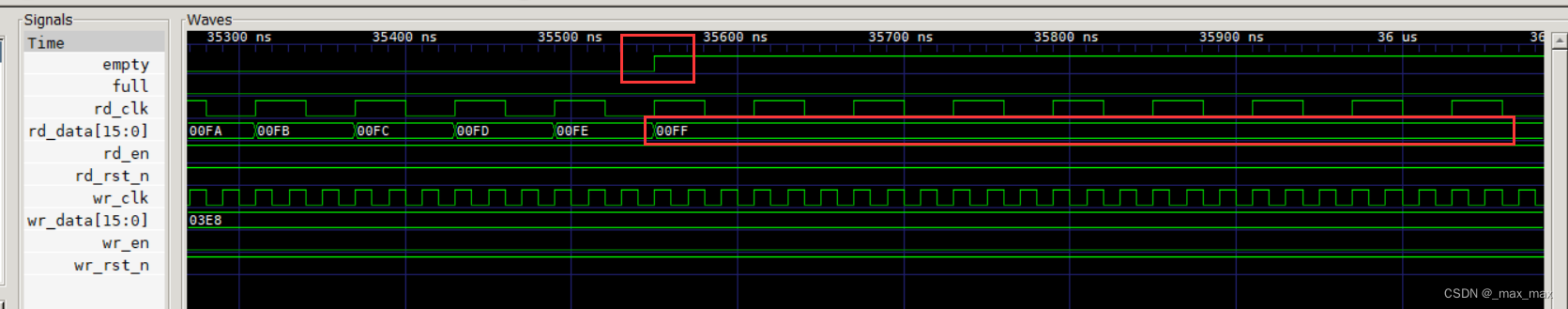

仿真结果如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
