今天说一下简单的FW配置实验，模拟器给的建议用USG6000V，并且模拟器的FW种类太少了，有很多命令都不咋支持，就只能用 security-policy 来做(使用interzone就不支持，)

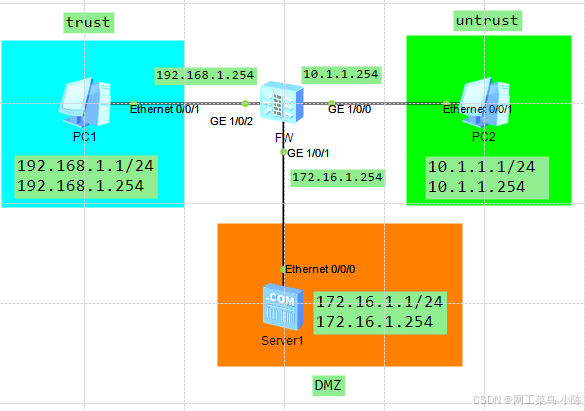

拓扑图

![[Pasted image 20241218223730.png]]

需求

配置防火墙的区域间策略，使得PC1能够主动发起访问ping通PC2，但是PC2无法主动ping通PC1；PC2能够主动发起访问WEB服务。

镜像下载

eNSP下载

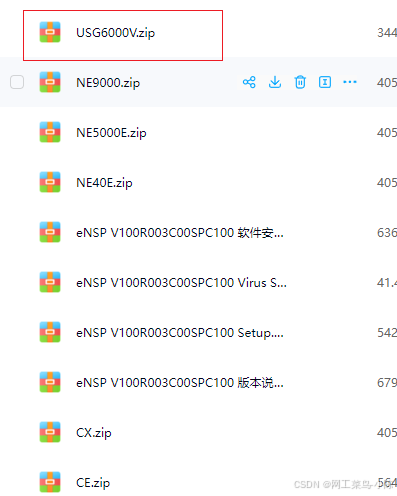

下载USG6000V
![[Pasted image 20241218212628.png]]

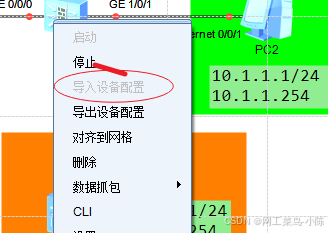

第一次添加设备会弹出导入路径，也可以右键[导入设备配置]
![[Pasted image 20241218212754.png]]

实验步骤

FW配置

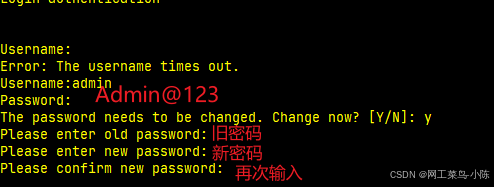

第一次使用FW，需要重新设置

华为FW默认用户名：admin
密码：Admin@123
密码组合： 大写、小写、数字、特殊符号 缺一不可 Huawei@123

![[Pasted image 20241218213913.png]]

  1. 配置接口IP
[USG6000V1]int g1/0/2
[USG6000V1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
[USG6000V1-GigabitEthernet0/0/0]int g1/0/0
[USG6000V1-GigabitEthernet1/0/0]ip address 10.1.1.254 24
[USG6000V1-GigabitEthernet1/0/0]int g1/0/1
[USG6000V1-GigabitEthernet1/0/1]ip address 172.16.1.254 24
  1. 添加安全区域接口
[USG6000V1]firewall zone trust
[USG6000V1-zone-trust]add int g1/0/2
[USG6000V1-zone-trust]q
[USG6000V1]firewall zone untrust
[USG6000V1-zone-untrust]add int g1/0/0
[USG6000V1-zone-untrust]q
[USG6000V1]firewall zone dmz
[USG6000V1-zone-dmz]add int g1/0/1
  1. 配置security-policy策略，使得trust区域的192.168.1.0/24网段用户能够访问untrust区域的10.1.1.0/24网段。
#
 rule name pc1_to_pc2
  source-zone trust
  destination-zone untrust
  source-address 192.168.1.0 mask 255.255.255.0
  destination-address 10.1.1.0 mask 255.255.255.0
  service icmp
  action permit
#
return

##########

#
 rule name pc2_to_pc1_deny
  source-zone untrust
  destination-zone trust
  source-address 10.1.1.0 mask 255.255.255.0
  destination-address 192.168.1.0 mask 255.255.255.0
  action deny
#
  1. 配置security-policy策略，使得untrust区域的10.1.1.0/24网段用户能够访问DMZ区域的web服务
 rule name pc2_to_dmz_http
  source-zone untrust
  destination-zone dmz
  source-address 10.1.1.0 mask 255.255.255.0
  destination-address 172.16.1.0 mask 255.255.255.0
  service http
  service icmp
  action permit
#

完成上述配置后，PC1即可主动发起访问PC2，而PC2无法主动访问PC1；另外，PC2能够访问WebServer的HTTP服务。下面做一些简单的验证及查看：

验证

查看安全区域

dis zone

![[Pasted image 20241218224752.png]]

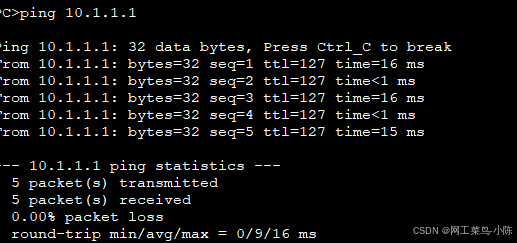

PC1访问PC2
![[Pasted image 20241218224540.png]]

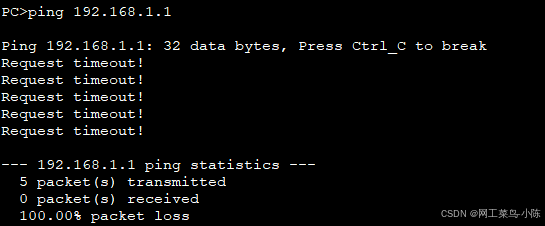

PC2访问PC1
![[Pasted image 20241218224647.png]]

PC2访问web![[Pasted image 20241218224711.png]]
