一、实验背景

PPP协议与HDLC协议的区别：
PPP协议（Point-to-Point Protocol）和HDLC协议（High-Level Data Link Control）都是数据链路层协议，用于在数据通信中进行数据帧的封装和传输，它们区别分别是：

在实际应用上：

PPP通常用于点对点连接，适用于拨号接入、ADSL、VPN等动态环境，支持异步或同步链路，并且支持在广域网（WAN）和局域网（LAN）中使用。
HDLC通常用于广域网（WAN）中，常见于路由器间同步专线连接（如T1/E1线路），强调高效稳定的数据传输。
在灵活性上：

PPP协议相对于HDLC更加灵活，支持链路控制协议（LCP），用于建立、配置和测试链路，支持多种网络层协议的封装和传输，例如IPv4、IPv6等。PPP也支持通过网络控制协议（NCP）协商和配置网络层协议。
HDLC协议通常用于传输特定类型的数据帧，无内置认证或协商机制，配置固定且缺乏灵活性。
在封装格式上：

PPP协议的数据帧格式更加简洁，通常包括帧起始标志、地址字段、控制字段、协议字段、数据字段和帧校验序列等，帧中包含协议字段（Protocol Field），用于标识上层协议类型（如IPv4、IPv6），支持多协议封装。
HDLC协议也是数据帧的封装协议，但它的帧格式相对复杂，包括起始标志、地址字段、控制字段、数据字段、帧校验序列等，帧中无协议字段，标准格式中仅包含地址、控制、数据和校验字段，通常用于单一协议场景。

在完成PPP配置后，我们有两个认证协议可选，分别是PAP协议（Password Authentication Protocol）和CHAP协议（Challenge-Handshake Authentication Protocol），PAP和CHAP都是用于认证的协议，通常在网络连接建立时使用，特别是在点对点连接中，例如在拨号连接或者VPN连接中。

PAP认证：

PAP是一种简单的认证协议，它在连接建立阶段，客户端发送用户名和密码给服务器进行验证，服务器在接收到用户名和密码后，会将其与预先存储的用户名和密码进行比较，如果匹配则认证成功，否则认证失败。PAP在认证过程中发送的是明文密码，因此安全性较低，容易受到中间人攻击，目前只应用于旧系统或低安全性需求的场景（如企业内部网络）。
CHAP认证：

CHAP是一种更安全的认证协议，它段用挑战-响应机制进行认证，通过哈希算法保护密码。
在CHAP认证中，服务器会向客户端发送一个随机的挑战字符串（Challenge），客户端收到挑战后，使用自己的密码计算出一个哈希值（Response）并发送给服务器，服务器在收到响应后，使用相同的密码计算出期望的哈希值，然后比较两者是否匹配，如果匹配则认证成功。
CHAP认证过程中发送的是哈希值，不是明文密码，因此安全性较高，能够有效抵御中间人攻击。因为CHAP认证支持动态 IP 分配的 PPP 连接（如 ADSL、VPN），目前主要应用于高安全性需求的场景（如公共网络、远程接入）。
总体来说，PAP是一种简单但不够安全的认证方式，适用于对安全性要求不高的场景；而CHAP提供了更高的安全性，能够有效地防范密码泄露和中间人攻击，因此更适合于对安全性要求较高的环境

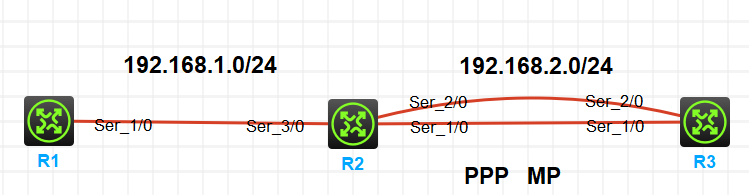

二、实验拓扑图

三、实验目的

1. R1 和 R2 使用 PPP 链路直连，R2 和 R3 把 2 条 PPP 链路捆绑为 PPP MP 直连
2. 按照图示配置 IP 地址
3. R2 对 R1 的 PPP 进行单向 chap 验证
4. R2 和 R3 的 PPP 进行双向 chap 验证

四、实验步骤

1. R2 和 R3 上配置 PPP MP

   步骤 1：在 R2 上创建 MP-GROUP 口

   [R2]int MP-group 1


   步骤 2：把 S1/0 和 S2/0 加入到上一步创建的 MP-GROUP口

   R2：

   [R2]interface s1/0
   [R2-Serial1/0]ppp mp MP-group 1


   [R2]interface s2/0
   [R2-Serial2/0]ppp mp MP-group 1


   R3:

   [R3]interface s1/0
   [R3-Serial1/0]ppp mp MP-group 1


   [R3]interface s2/0
   [R3-Serial2/0]ppp mp MP-group 1


2. 按照图示配置 IP 地址

   R1:

   [R1]interface s1/0
   [R1-Serial1/0]ip add 192.168.1.1 24
   [R1-Serial1/0]quit


   R2：

   [R2]interface s3/0
   [R2-Serial3/0]ip add 192.168.1.2 24
   [R2-Serial3/0]quit
   [R2]interface MP-group 1
   [R2-MP-group1]ip address 192.168.2.2 24


   R3:

   [R3]interface MP-group 1
   [R3-MP-group1]ip address 192.168.2.3 24


3. R2 对 R1 的 PPP 进行单向 chap 验证

   思考：R2 对 R1 进行单向验证，表示 R2 是主验证方，R1 是被验证方。所以需要在 R2 上创建用于验证的用户

   R2：

   [R2]local-user user1 class network           //创建用户
    New local user added.
   [R2-luser-network-user1]password simple 123
   [R2-luser-network-user1]service-type ppp
   [R2-Serial3/0]ppp authentication-mode chap    //在接口上配置PPP验证，验证方式为chap


   R1：

   [R1-Serial1/0]ppp chap user user1
   [R1-Serial1/0]ppp chap password simple 123


4. R2 和 R3 的 PPP 进行双向 chap 验证

   思考：双向验证意味着 R2 和 R3 双方都需要创建用于验证的用户，且需要在各自接口上配置对端的用户名
   　　另外，虽然R2 和 R3 之间的 PPP 链路配置了 PPP-MP，但是身份验证仍然需要配置在物理接口上，所以 R2 和 R3 相连的所有 PPP 接口上都需要配置验证

   步骤 1：在 R2 和 R3上创建用户验证 R3 的用户

   R2：

   [R2]local-user maoqi class network      //创建用户
    New local user added.
   [R2-luser-network-maoqi]password simple 123
   [R2-luser-network-maoqi]service-type ppp    //给用户开启ppp协议


   R3：

   [R3]local-user maoqi class network
    New local user added.
   [R3-luser-network-maoqi]password simple 123
   [R3-luser-network-maoqi]service-type ppp


   步骤 2：在 R2 和 R3 相连的接口上配置需要进行 PPP 验证，验证方式为 chap，并配置对端验证本端的用户名

   R2：

   [R2-Serial1/0]ppp authentication-mode chap
   [R2-Serial1/0]ppp chap user maoqi
   [R2-Serial1/0]int s2/0
   [R2-Serial2/0]ppp authentication-mode chap       //开启PPP验证
   [R2-Serial2/0]ppp chap user maoqi         //验证用户名


   R3：

    [R3-Serial1/0]ppp authentication-mode chap    //开启PPP验证
   [R3-Serial1/0]ppp chap user maoqi         //验证用户名
   [R3-Serial1/0]int s2/0
   [R3-Serial2/0]ppp authentication-mode chap
   [R3-Serial2/0]ppp chap user maoqi
