DHCP实验

DHCP实验

DHCP协议

1. DHCP协议

   定义：DHCP（Dynamic Host Configuration Protocol）是一种网络管理协议，用于集中对用户IP地址进行动态管理和配置。DHCP协议采用客户端/服务器(B/S)通信模式，由客户端（DHCP Client）向服务器（DHCP Server）提出配置申请，DHCP Server为网络上的每个设备动态分配IP地址、子网掩码、默认网关地址，域名服务器（DNS）地址和其他相关配置参数，以便可以与其他IP网络通信。

   作用：当需要大量配置IP地址、经常移动终端，就可以动态分配IP地址，过程自动化，就不需要一个个手动配置，而且配置的信息统一管理，这样就提高配置IP地址效率，减少配置工作量，减少IP地址冲突。

2. 分配IP地址方式：

   （1）手工配置方式：通过网络管理员手工配置某台客户端特定的IP地址，当客户端请求分配时，DHCP服务器就将手动配置的IP地址分配给客户端。。

   （2）自动配置方式：当DHCP客户端第一次从服务端租用到第一个IP地址后，就将这个IP地址永久分配给客户端使用。

   （3）动态配置方式：服务器暂时分配一个IP地址给客户端，根据租约到期或者续约租期的方式来管理分配的IP地址。

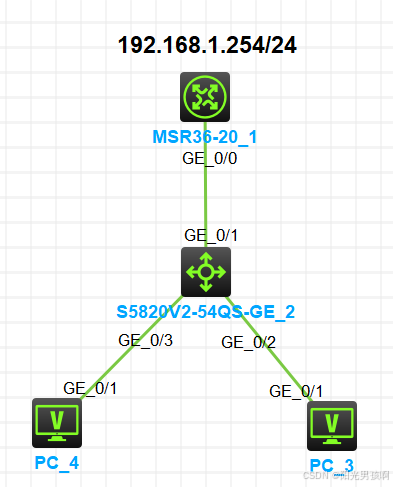

一、实验拓扑图

二、实验需求

1. 按照图示为R1配置IP地址
2. 配置R1为DHCP服务器，提供服务的地址池为192.168.1.0/24网段，网关为192.168.1.254，DNS服务器地址为202.103.24.68，202.103.0.117
3. 192.168.1.10-192.168.1.20为专用地址段，要求不能用于自动分配
4. PC3和PC4都能获取到192.168.1.0/24网段的IP地址

三、实验步骤

1. r1配置IP地址

   <H3C>sys
   System View: return to User View with Ctrl+Z.
   [r1]interface GigabitEthernet 0/0
   [r1-GigabitEthernet0/0]ip address 192.168.1.254 24


   查看接口配置


2. 配置r1的DHCP服务

   [r1]dhcp enable


   步骤2：创建1号地址池，宣告网段192.168.1.0/24，网关为192.168.1.254，DNS为202.103.24.68和202.103.0.117

   [r1]dhcp enable
   [r1]dhcp server ip-pool 1
   [r1-dhcp-pool-1]network 192.168.1.0 mask 255.255.255.0
   [r1-dhcp-pool-1]gateway-list 192.168.1.254
   [r1-dhcp-pool-1]dns-list 202.103.24.68 202.103.0.117


3. 配置IP地址排除

   思考：被配置为排除的IP地址段，DHCP服务器将不会进行分配。配置排除的命令需要退出到系统视图配置

   步骤1：配置IP地址排除段，为192.168.1.10-192.168.1.20

   [r1]dhcp server forbidden-ip 192.168.1.10 192.168.1.20

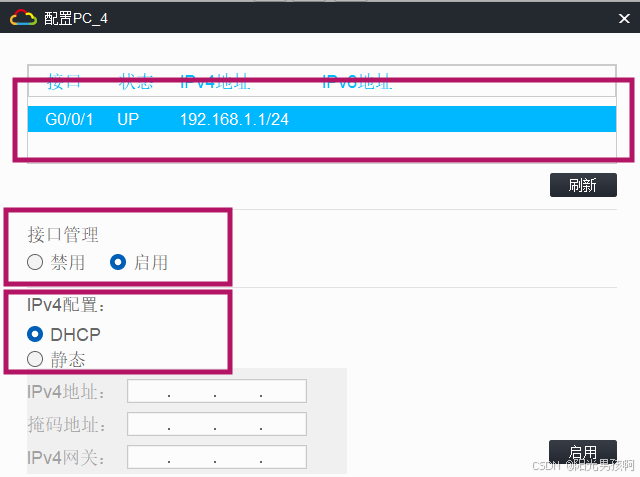

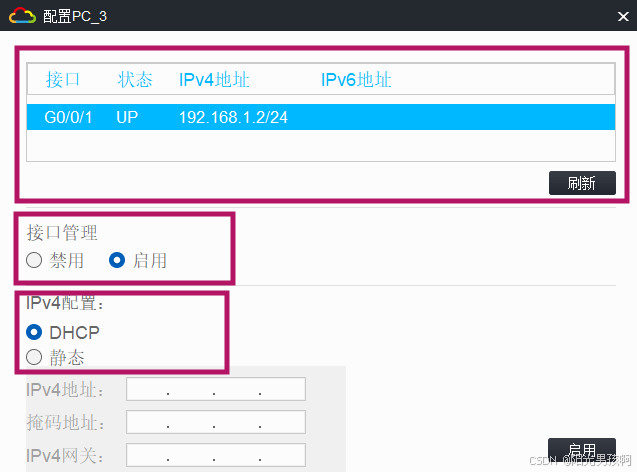

4. 配置PC3和PC4的IP地址为自动获取，然后可以自动获得192.168.1.0/24网段的IP地址，如图所示
